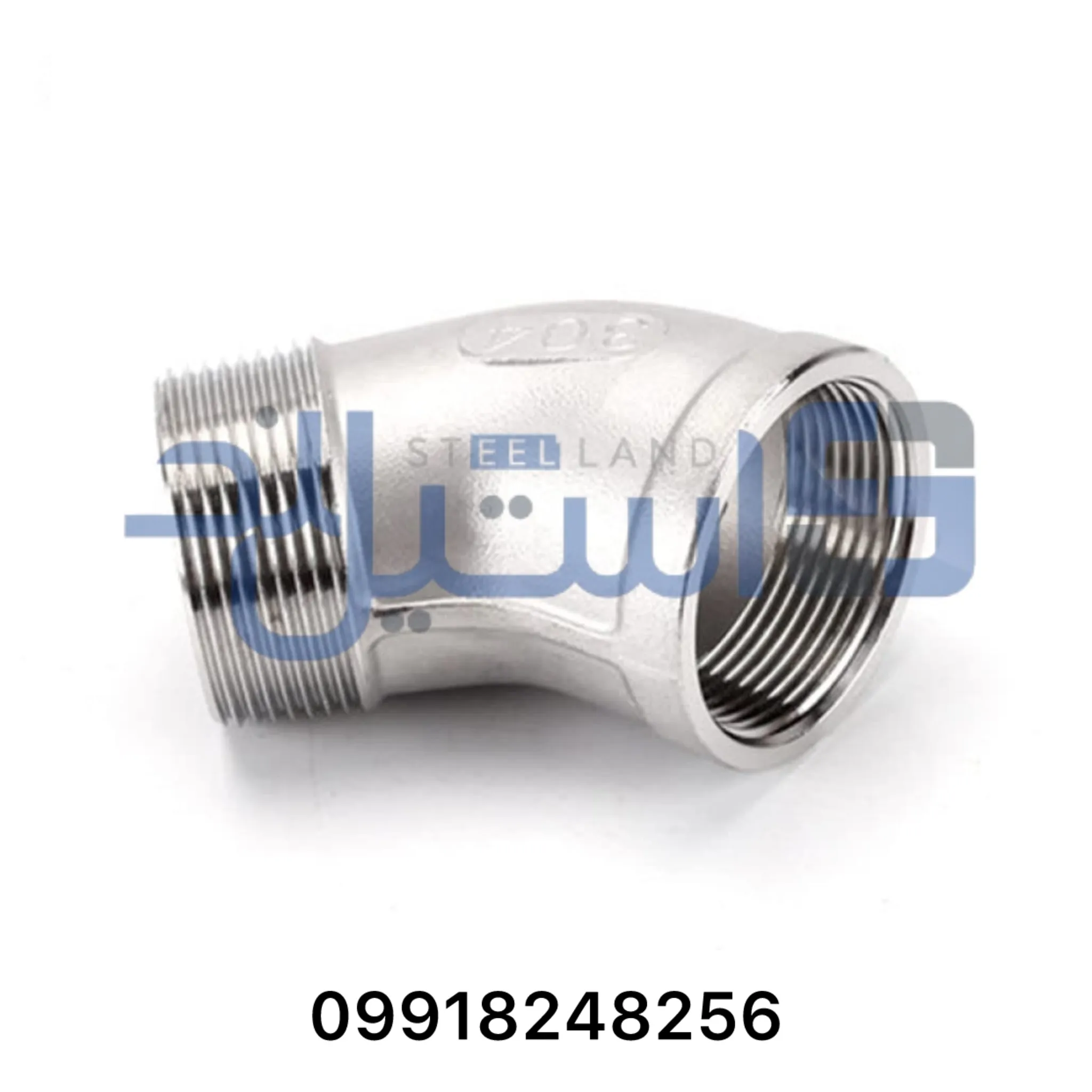

زانو چپقی استیل چیست؟
زانو چپقی استیل یکی از اتصالات پرکاربرد در سیستمهای لولهکشی است که برای تغییر جهت جریان سیال در زاویه ۹۰ درجه و اتصال سریع تجهیزات مورد استفاده قرار میگیرد. این اتصال معمولاً بهصورت یک سر نری و یک سر مادگی (Male × Female) تولید میشود و به همین دلیل بدون نیاز به استفاده از مغزی یا رابط اضافی، امکان اتصال مستقیم دو تجهیز را فراهم میکند.
طراحی خاص زانو چپقی باعث میشود تعداد اتصالات در مسیر کاهش یافته، احتمال نشتی کمتر شود و فضای کمتری در سیستم اشغال گردد. به همین دلیل این محصول در سیستمهای انتقال آب، بخار، هوای فشرده، خطوط شیمیایی، صنایع غذایی، تجهیزات فرآیندی و بسیاری از پروژههای تأسیساتی کاربرد دارد.
این محصول معمولاً از استنلس استیل 304 یا 316 تولید میشود و در برابر خوردگی، رطوبت، مواد شیمیایی و دماهای بالا مقاومت بسیار خوبی دارد.
اگر ابتدا قصد دارید با خانواده زانوهای استیل آشنا شوید، پیشنهاد میکنیم صفحه زانو استیل را مطالعه کنید تا تفاوت مدلهای جوشی، دندهای، کلمپی و چپقی را بهتر بشناسید.
چرا از زانو چپقی استیل استفاده میشود؟
در بسیاری از سیستمهای لولهکشی، استفاده از چند اتصال پشت سر هم باعث افزایش حجم اتصالات، بالا رفتن احتمال نشتی و اشغال فضای بیشتر میشود.
زانو چپقی استیل با طراحی یک سر نری و یک سر مادگی، این مشکل را برطرف میکند و امکان اتصال مستقیم دو قطعه را بدون استفاده از رابط اضافی فراهم میسازد. این ویژگی علاوه بر کاهش تعداد قطعات، زمان نصب را نیز کمتر میکند و هزینه اجرای پروژه را کاهش میدهد.
به همین دلیل این اتصال در خطوطی که فضای نصب محدود است یا سرعت مونتاژ اهمیت بالایی دارد، انتخابی مناسب محسوب میشود.
مزایای زانو چپقی استیل
استفاده از زانو چپقی استیل مزایای متعددی دارد، از جمله:
- کاهش تعداد اتصالات در سیستم
- اشغال فضای کمتر
- نصب سریع و آسان
- کاهش احتمال نشتی
- مقاومت بالا در برابر خوردگی
- تحمل مناسب فشار و دما
- قابلیت باز و بسته کردن اتصال
- طول عمر بالا
- مناسب برای تعمیرات و توسعه خطوط
کاربردهای زانو چپقی استیل
زانو چپقی استیل در بسیاری از صنایع و پروژهها استفاده میشود، از جمله:
- سیستمهای انتقال آب
- خطوط بخار
- صنایع غذایی
- صنایع دارویی
- صنایع شیمیایی
- خطوط هوای فشرده
- تجهیزات پنوماتیک
- تجهیزات هیدرولیک
- تأسیسات صنعتی
- ماشینآلات فرآیندی
اگر پروژه نیاز به اتصال دائمی و جوشی داشته باشد، زانو جوشی استیل انتخاب مناسبتری خواهد بود. همچنین در خطوط بهداشتی با قابلیت باز و بسته شدن سریع، زانو کلمپی استیل و در سیستمهای رزوهای استاندارد، زانو دنده ای استیل میتوانند گزینههای مناسبی باشند.
استیل 304 یا 316؛ کدام مناسبتر است؟
زانو چپقی استیل معمولاً با دو گرید پرکاربرد 304 و 316 تولید میشود.
استیل 304 برای بسیاری از کاربردهای عمومی، خطوط انتقال آب، صنایع غذایی و تأسیسات مناسب است و مقاومت خوبی در برابر خوردگی دارد.
در مقابل، اگر اتصال در محیطهای خورنده، صنایع شیمیایی، محیطهای دریایی یا در تماس با مواد دارای کلرید استفاده میشود، استیل 316 به دلیل مقاومت بالاتر در برابر خوردگی و مواد شیمیایی انتخاب مطمئنتری خواهد بود.
انتخاب صحیح متریال علاوه بر افزایش طول عمر اتصال، هزینههای تعمیرات و نگهداری سیستم را نیز کاهش میدهد.
تفاوت زانو چپقی استیل با زانو دنده ای استیل
در نگاه اول ممکن است زانو چپقی استیل و زانو دنده ای استیل مشابه به نظر برسند، اما از نظر طراحی و کاربرد تفاوتهای مهمی دارند.
زانو دنده ای استیل معمولاً دارای دو سر مادگی (Female × Female) است و برای اتصال دو قطعه رزوه نری به یکدیگر استفاده میشود.
در مقابل، زانو چپقی استیل دارای یک سر نری و یک سر مادگی (Male × Female) است؛ به همین دلیل مستقیماً به تجهیز یا اتصال بعدی متصل میشود و نیازی به استفاده از مغزی یا رابط اضافه ندارد.
همین تفاوت ساده باعث میشود تعداد اتصالات کمتر، احتمال نشتی کاهش یافته و فرآیند نصب سریعتر انجام شود.
مزایای طراحی Street Elbow
طراحی یکپارچه زانو چپقی استیل مزایای قابلتوجهی در پروژههای صنعتی و تأسیساتی ایجاد میکند.
مهمترین مزایا عبارتاند از:
- حذف اتصالات واسطه
- کاهش تعداد رزوهها
- کاهش احتمال نشتی
- اشغال فضای کمتر
- نصب سریعتر
- کاهش هزینه قطعات
- ظاهر منظمتر سیستم لولهکشی
- کاهش زمان تعمیرات
در پروژههایی که محدودیت فضا وجود دارد، این ویژگیها اهمیت بیشتری پیدا میکنند.
استانداردهای تولید زانو چپقی استیل
برای اطمینان از سازگاری اتصال با سایر تجهیزات، زانوهای چپقی مطابق استانداردهای بینالمللی تولید میشوند.
مهمترین استانداردها عبارتاند از:
- ASME B16.11
- ASTM A182
- ISO 7-1
- DIN 2999
- ASME B1.20.1 (برای رزوه NPT)
رعایت این استانداردها باعث میشود رزوهها، ابعاد و کیفیت ساخت اتصال با سایر تجهیزات سیستم کاملاً هماهنگ باشد.
رزوه BSP یا NPT؟
یکی از مهمترین نکات هنگام خرید زانو چپقی استیل، انتخاب نوع رزوه است.
این محصول معمولاً با دو استاندارد زیر عرضه میشود:
- BSP
- NPT
هر دو کیفیت بالایی دارند اما نباید با یکدیگر ترکیب شوند.
| ویژگی | BSP | NPT |
|---|---|---|
| زاویه رزوه | 55 درجه | 60 درجه |
| استاندارد | بریتانیا | آمریکا |
| کاربرد | اروپا و آسیا | آمریکا |
| آببندی | با نوار تفلون یا واشر | روی رزوه |
پیش از خرید بهتر است نوع رزوه تجهیزات موجود بررسی شود تا اتصال بدون مشکل نصب گردد.
روش صحیح آببندی زانو چپقی استیل
اگرچه کیفیت رزوه اهمیت زیادی دارد، اما آببندی صحیح نیز نقش مهمی در جلوگیری از نشتی ایفا میکند.
رایجترین روشهای آببندی عبارتاند از:
نوار تفلون (PTFE)
مناسب برای خطوط آب، هوا و بسیاری از سیالات عمومی.
خمیر آببندی رزوه
در سیستمهای دارای فشار یا دمای بالاتر استفاده میشود.
چسب رزوه صنعتی
برای سیستمهایی که لرزش زیادی دارند یا نیاز به آببندی مطمئنتر وجود دارد.
نصب صحیح و استفاده از مقدار مناسب ماده آببندی، عمر اتصال را افزایش داده و احتمال نشتی را کاهش میدهد.
انتخاب متریال مناسب
زانو چپقی استیل معمولاً از استیل 304 یا 316 ساخته میشود.
استیل 304
مناسب برای:
- آب
- صنایع غذایی
- تأسیسات
- هوای فشرده
استیل 316
پیشنهاد میشود برای:
- صنایع شیمیایی
- محیطهای دریایی
- سیالات خورنده
- محلولهای دارای کلرید
استفاده از متریال مناسب باعث افزایش عمر سیستم و کاهش هزینههای تعمیرات خواهد شد.
راهنمای انتخاب زانو چپقی استیل
قبل از خرید بهتر است موارد زیر بررسی شوند:
- سایز اتصال
- نوع رزوه
- فشار کاری
- دمای سیال
- نوع سیال
- جنس استیل
- استاندارد تولید
- فضای نصب
در پروژههایی که فضای نصب محدود است، استفاده از زانو چپقی معمولاً باعث سادهتر شدن طراحی سیستم میشود.
مقایسه زانو چپقی با سایر زانوهای استیل
هر مدل برای کاربرد مشخصی طراحی شده است.
| نوع زانو | بهترین کاربرد |
|---|---|
| زانو چپقی استیل | اتصال مستقیم با یک سر نری و یک سر مادگی |
| زانو دنده ای استیل | اتصال دو رزوه مادگی |
| زانو جوشی استیل | خطوط دائمی و فشار بالا |
| زانو کلمپی استیل | خطوط بهداشتی قابل شستوشو |
| زانو صنایع غذایی استیل | خطوط لبنی، دارویی و غذایی |
اگر سیستم نیاز به باز و بسته شدن سریع داشته باشد، زانو کلمپی استیل گزینه مناسبتری است. در خطوط تحت فشار نیز زانو جوشی استیل عملکرد بهتری خواهد داشت. اما زمانی که هدف کاهش تعداد اتصالات و نصب سریعتر باشد، زانو چپقی استیل انتخاب هوشمندانهتری است.
مزایای استفاده از زانو چپقی استیل
استفاده از این اتصال در سیستمهای لولهکشی مزایای متعددی دارد:
- کاهش تعداد قطعات
- کاهش احتمال نشتی
- نصب سریع
- اشغال فضای کمتر
- تعمیرات آسان
- مقاومت بالا در برابر خوردگی
- مناسب برای پروژههای صنعتی و تأسیساتی
- طول عمر بالا
- کاهش هزینه اجرای سیستم
جدول انتخاب سریع
| اگر پروژه شما… | محصول پیشنهادی |
|---|---|
| فضای نصب محدودی دارد | زانو چپقی استیل |
| از اتصالات رزوهای استاندارد استفاده میکند | زانو دنده ای استیل |
| نیاز به اتصال دائمی دارد | زانو جوشی استیل |
| نیاز به شستوشوی مداوم دارد | زانو کلمپی استیل |
| در صنایع غذایی و دارویی اجرا میشود | زانو صنایع غذایی استیل |
سوالات متداول
زانو چپقی استیل چه کاربردی دارد؟
زانو چپقی استیل برای تغییر جهت ۹۰ درجه مسیر جریان در سیستمهای رزوهای استفاده میشود. این اتصال به دلیل طراحی یک سر نری و یک سر مادگی، امکان اتصال مستقیم تجهیزات را بدون نیاز به مغزی یا رابط اضافی فراهم میکند و در صنایع تأسیساتی، شیمیایی، غذایی، پنوماتیک، هیدرولیک و خطوط انتقال سیالات کاربرد فراوانی دارد.
تفاوت زانو چپقی استیل با زانو دنده ای استیل چیست؟
تفاوت اصلی این دو محصول در ساختار اتصال آنها است.
زانو دنده ای استیل معمولاً دارای دو سر مادگی (Female × Female) است و برای اتصال دو قطعه رزوه نری به کار میرود.
اما زانو چپقی استیل دارای یک سر نری و یک سر مادگی (Male × Female) است و به همین دلیل بدون نیاز به رابط اضافی، مستقیماً به قطعه بعدی متصل میشود. این ویژگی باعث کاهش تعداد اتصالات، اشغال فضای کمتر و کاهش احتمال نشتی خواهد شد.
رزوه BSP بهتر است یا NPT؟
انتخاب بین BSP و NPT به استاندارد سیستم لولهکشی بستگی دارد.
- BSP بیشتر در اروپا، آسیا و بسیاری از پروژههای داخل ایران استفاده میشود.
- NPT در تجهیزات آمریکایی و برخی پروژههای بینالمللی رایجتر است.
مهمترین نکته این است که تمامی اتصالات سیستم از یک استاندارد رزوه استفاده کنند تا آببندی و عملکرد صحیح تضمین شود.
آیا زانو چپقی استیل برای فشارهای بالا مناسب است؟
زانو چپقی استیل برای بسیاری از سیستمهای صنعتی، خطوط انتقال آب، هوای فشرده و سیالات مختلف عملکرد مناسبی دارد. اما در پروژههایی با فشار بسیار بالا یا شرایط کاری سنگین، معمولاً استفاده از زانو جوشی استیل به دلیل اتصال دائمی و مقاومت مکانیکی بیشتر توصیه میشود.
هنگام خرید زانو چپقی استیل باید به چه نکاتی توجه کنیم؟
برای انتخاب مناسبترین مدل بهتر است موارد زیر بررسی شوند:
- سایز اتصال
- نوع رزوه (BSP یا NPT)
- جنس استیل (304 یا 316)
- فشار و دمای کاری
- نوع سیال
- کیفیت رزوهها
- استاندارد تولید
- فضای نصب و نحوه قرارگیری تجهیزات
جمعبندی
زانو چپقی استیل یکی از کاربردیترین اتصالات رزوهای در سیستمهای لولهکشی است که با طراحی یک سر نری و یک سر مادگی، امکان تغییر مسیر جریان را با حداقل تعداد قطعات فراهم میکند. این ویژگی علاوه بر کاهش احتمال نشتی، باعث سادهتر شدن فرآیند نصب، کاهش هزینه اجرا و اشغال فضای کمتر در سیستم میشود.
اگر پروژه شما نیاز به اتصال رزوهای با قابلیت باز و بسته کردن دارد و محدودیت فضا نیز وجود دارد، زانو چپقی استیل انتخاب بسیار مناسبی خواهد بود. اما اگر اتصال دائمی و تحمل فشارهای بالا مدنظر است، زانو جوشی استیل گزینه مطمئنتری است. همچنین برای خطوط تولید مواد غذایی و دارویی، زانو صنایع غذایی استیل و در سیستمهایی که نیاز به باز و بسته شدن سریع دارند، زانو کلمپی استیل انتخابهای مناسبتری خواهند بود.
چرا خرید زانو چپقی استیل باکیفیت اهمیت دارد؟
دقت در ماشینکاری رزوهها، کیفیت متریال و رعایت استانداردهای تولید، سه عامل کلیدی در عملکرد این اتصال هستند. زانوهای چپقی غیراستاندارد ممکن است باعث عدم همراستایی تجهیزات، نشتی در محل اتصال، آسیب به رزوهها و افزایش هزینههای تعمیرات شوند.
یک زانو چپقی استیل باکیفیت، علاوه بر آببندی مطمئن و مقاومت بالا در برابر خوردگی، باعث افزایش طول عمر سیستم، کاهش توقف خطوط و بهبود عملکرد کلی تجهیزات خواهد شد. به همین دلیل توصیه میشود هنگام خرید، علاوه بر قیمت، استاندارد ساخت، کیفیت رزوه، نوع متریال و سازگاری محصول با شرایط کاری پروژه را نیز بررسی کنید.
