زانو دنده استیل

توضیحات

زانو دنده ای استیل چیست؟

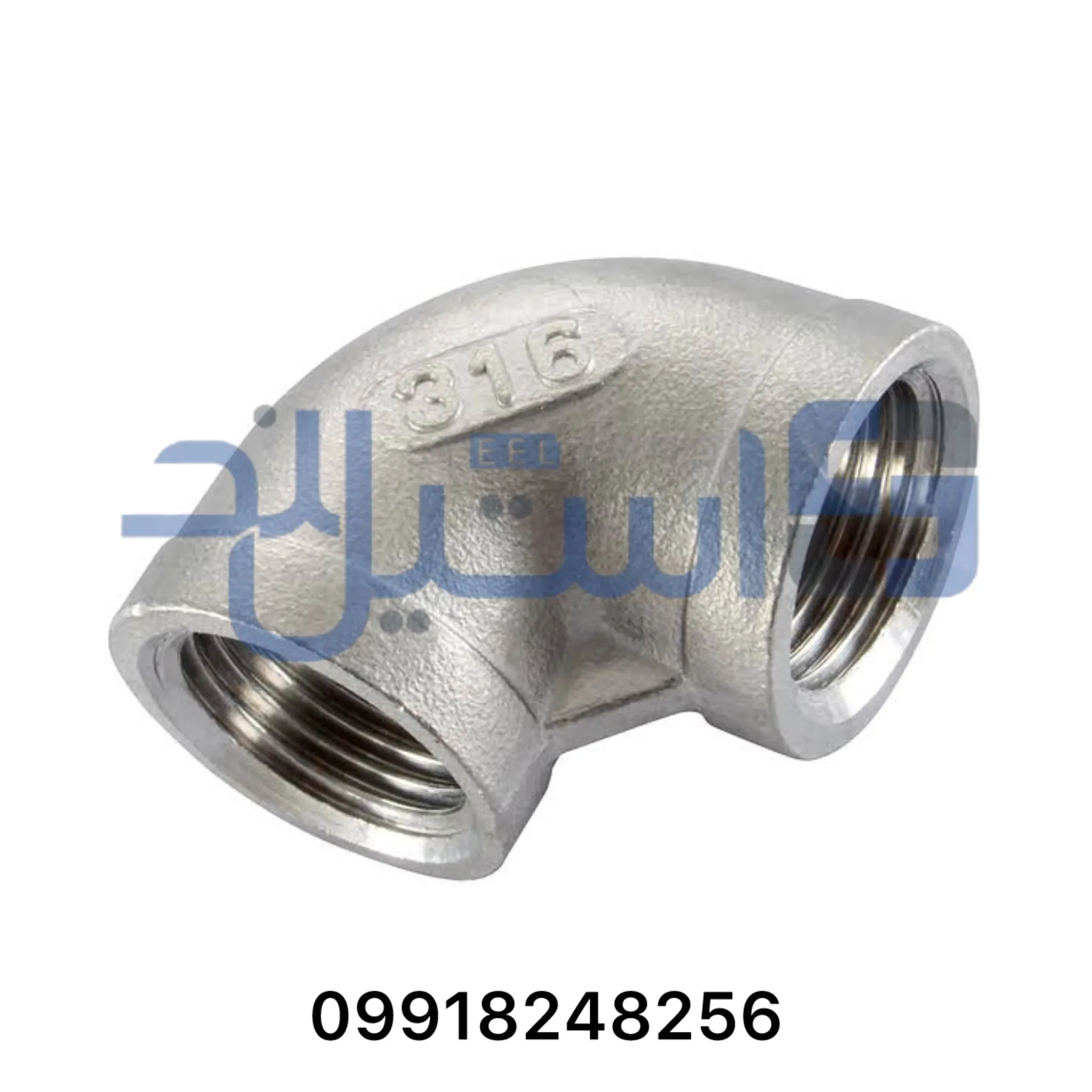

زانو دنده ای استیل (Threaded Stainless Steel Elbow) یکی از پرکاربردترین اتصالات رزوه‌ای در سیستم‌های لوله‌کشی است که برای تغییر جهت جریان سیال بدون نیاز به عملیات جوشکاری استفاده می‌شود. این اتصال با استفاده از رزوه داخلی یا خارجی به سایر تجهیزات متصل شده و به دلیل نصب سریع، تعمیرات آسان و قابلیت باز و بسته شدن، در بسیاری از پروژه‌های صنعتی و تأسیساتی مورد استفاده قرار می‌گیرد.

زانو دنده ای معمولاً در زاویه 90 درجه تولید می‌شود، اما بسته به نیاز پروژه در مدل‌های 45 درجه نیز قابل استفاده است. این محصول از استنلس استیل 304 یا 316 ساخته می‌شود تا علاوه بر استحکام مناسب، مقاومت بالایی در برابر خوردگی، رطوبت و بسیاری از مواد شیمیایی داشته باشد.

به دلیل همین ویژگی‌ها، زانو دنده ای استیل در صنایع غذایی، صنایع شیمیایی، تأسیسات، خطوط انتقال آب، بخار، هوای فشرده و بسیاری از تجهیزات صنعتی کاربرد گسترده‌ای دارد.

اگر ابتدا قصد دارید با انواع زانوهای استیل آشنا شوید، پیشنهاد می‌کنیم صفحه زانو استیل را نیز مطالعه کنید تا تفاوت مدل‌های جوشی، دنده‌ای، کلمپی و صنایع غذایی را بهتر بشناسید.

چرا از زانو دنده ای استیل استفاده می‌شود؟

در بسیاری از پروژه‌ها امکان اجرای عملیات جوشکاری وجود ندارد یا هزینه و زمان اجرای آن توجیه اقتصادی ندارد. در چنین شرایطی، استفاده از زانو دنده ای استیل بهترین راهکار برای تغییر مسیر جریان و اتصال سریع تجهیزات است.

از آنجا که این اتصال به‌صورت رزوه‌ای نصب می‌شود، در صورت نیاز به تعمیر، تعویض یا توسعه سیستم می‌توان آن را بدون برش لوله یا عملیات جوشکاری باز کرد. این ویژگی باعث کاهش زمان توقف خط و هزینه‌های نگهداری می‌شود.

به همین دلیل در خطوط تأسیساتی، سیستم‌های انتقال آب، هوای فشرده، بخار و بسیاری از تجهیزات فرآیندی از زانو دنده‌ای استفاده می‌شود.

مزایای زانو دنده ای استیل

استفاده از زانو دنده ای استیل مزایای متعددی دارد که باعث محبوبیت آن در صنایع مختلف شده است.

از مهم‌ترین مزایای این محصول می‌توان به موارد زیر اشاره کرد:

• نصب سریع بدون نیاز به جوشکاری
• قابلیت باز و بسته کردن اتصال
• مناسب برای تعمیرات و توسعه خطوط
• مقاومت بالا در برابر خوردگی
• تحمل مناسب فشار و دما
• نگهداری آسان
• هزینه نصب پایین‌تر نسبت به سیستم‌های جوشی
• طول عمر بالا
• تنوع در سایز و استاندارد رزوه

انواع زانو دنده ای استیل

زانوهای دنده‌ای از نظر نوع رزوه و زاویه در مدل‌های مختلفی تولید می‌شوند.

از نظر رزوه، این محصولات معمولاً بر اساس استانداردهای BSP یا NPT ساخته می‌شوند و بسته به نوع تجهیزات باید استاندارد مناسب انتخاب شود.

از نظر ساختار اتصال نیز مدل‌های مختلفی وجود دارد:

• رزوه داخل به داخل (Female × Female)
• رزوه داخل به خارج (Female × Male)
• رزوه خارج به خارج (Male × Male)

انتخاب مدل مناسب به نوع اتصالات موجود در سیستم بستگی دارد.

کاربردهای زانو دنده ای استیل

این محصول در بسیاری از صنایع و سیستم‌های لوله‌کشی استفاده می‌شود، از جمله:

• سیستم‌های انتقال آب
• خطوط بخار
• سیستم‌های هوای فشرده
• صنایع غذایی
• صنایع دارویی
• صنایع شیمیایی
• تأسیسات ساختمان
• تجهیزات هیدرولیک
• تجهیزات پنوماتیک
• خطوط انتقال سیالات صنعتی

اگر پروژه نیازمند اتصال دائمی و تحمل فشارهای بالا باشد، زانو جوشی استیل انتخاب مناسب‌تری خواهد بود. همچنین در خطوط بهداشتی که تجهیزات باید به‌صورت مداوم شست‌وشو شوند، زانو کلمپی استیل یا زانو صنایع غذایی استیل گزینه‌های بهتری هستند.

استیل 304 یا 316؛ کدام مناسب‌تر است؟

انتخاب متریال مناسب به شرایط کاری بستگی دارد.

استیل 304 برای بسیاری از کاربردهای عمومی، صنایع غذایی و تأسیسات مناسب است و مقاومت خوبی در برابر زنگ‌زدگی دارد.

اما اگر تجهیزات در محیط‌های خورنده، صنایع شیمیایی یا در تماس با سیالات دارای کلرید قرار دارند، استفاده از استیل 316 به دلیل مقاومت بالاتر در برابر خوردگی توصیه می‌شود.

انتخاب صحیح متریال باعث افزایش طول عمر اتصال و کاهش هزینه‌های تعمیر و نگهداری خواهد شد.

انواع رزوه در زانو دنده ای استیل

یکی از مهم‌ترین موارد در انتخاب زانو دنده ای استیل، هماهنگی نوع رزوه با سایر اجزای سیستم لوله‌کشی است. اگر استاندارد رزوه به‌درستی انتخاب نشود، حتی با وجود کیفیت بالای قطعه، احتمال نشتی و آسیب به اتصال وجود خواهد داشت.

رایج‌ترین استانداردهای رزوه در زانو دنده ای استیل عبارت‌اند از:

• BSP (British Standard Pipe)
• NPT (National Pipe Thread)

هر کدام از این استانداردها دارای مشخصات هندسی متفاوتی هستند و باید متناسب با تجهیزات مورد استفاده انتخاب شوند.

تفاوت رزوه BSP و NPT در زانو دنده ای استیل

اگرچه رزوه‌های BSP و NPT از نظر ظاهری شباهت زیادی دارند، اما از نظر زاویه رزوه، گام و روش آب‌بندی با یکدیگر متفاوت هستند.

استفاده از رزوه اشتباه می‌تواند باعث شود اتصال به‌درستی بسته نشود و مشکلاتی مانند نشتی یا آسیب به رزوه‌ها ایجاد شود.

بنابراین قبل از خرید زانو دنده ای استیل باید مشخص شود که سایر اجزای سیستم با کدام استاندارد رزوه طراحی شده‌اند.

روش صحیح آب‌بندی زانو دنده ای استیل

یکی از مهم‌ترین عوامل در عملکرد صحیح اتصالات رزوه‌ای، نحوه آب‌بندی است.

برخلاف اتصالات جوشی که اتصال کاملاً دائمی ایجاد می‌کنند، در اتصالات دنده‌ای کیفیت آب‌بندی به نحوه نصب و انتخاب مواد آب‌بندی وابسته است.

رایج‌ترین روش‌های آب‌بندی عبارت‌اند از:

نوار تفلون (PTFE Tape)

یکی از رایج‌ترین روش‌ها برای آب‌بندی رزوه‌ها است و در بسیاری از سیستم‌های آب، هوا و سیالات عمومی استفاده می‌شود.

خمیر آب‌بندی رزوه

برای شرایطی که فشار یا دمای کاری بالاتر است، استفاده از خمیرهای تخصصی رزوه می‌تواند عملکرد بهتری ایجاد کند.

چسب رزوه صنعتی

در برخی سیستم‌های صنعتی که نیاز به مقاومت بیشتر در برابر لرزش وجود دارد، از Thread Sealant استفاده می‌شود.

انتخاب روش آب‌بندی باید بر اساس:

• نوع سیال
• فشار کاری
• دمای سیستم
• استاندارد پروژه

انجام شود.

استانداردهای تولید زانو دنده ای استیل

برای اطمینان از کیفیت و سازگاری محصول با سیستم پایپینگ، زانوهای دنده‌ای استیل بر اساس استانداردهای مشخص تولید می‌شوند.

مهم‌ترین استانداردهای مرتبط عبارت‌اند از:

• ASME B16.11
  استاندارد اتصالات فورج رزوه‌ای و ساکت ولد
• ISO 7-1
  استاندارد رزوه‌های لوله‌ای با قابلیت آب‌بندی
• ASME B1.20.1
  استاندارد رزوه NPT
• ASTM A182
  مشخصات متریال اتصالات استیل فورج

رعایت این استانداردها باعث می‌شود اتصال از نظر ابعاد، کیفیت رزوه و تحمل شرایط کاری با سایر تجهیزات هماهنگ باشد.

چگونه سایز مناسب زانو دنده ای استیل را انتخاب کنیم؟

انتخاب سایز مناسب فقط بر اساس قطر ظاهری اتصال انجام نمی‌شود. برای انتخاب صحیح باید چندین پارامتر بررسی شود:

• سایز اسمی لوله (NPS یا DN)
• نوع رزوه
• فشار کاری
• دمای سیال
• نوع سیال
• جنس استیل
• فضای نصب
• نوع تجهیزات متصل

برای مثال، در خطوط هوای فشرده ممکن است اولویت با کاهش افت فشار باشد، اما در یک سیستم تأسیساتی کوچک، سرعت نصب و تعمیرات اهمیت بیشتری داشته باشد.

مقایسه زانو دنده ای استیل با زانو جوشی و کلمپی

هر نوع زانو استیل برای شرایط مشخصی طراحی شده است و انتخاب اشتباه می‌تواند باعث افزایش هزینه‌های نگهداری شود.

به‌صورت کلی:

• برای خطوط دائمی و فشار بالا → زانو جوشی استیل
• برای سیستم‌های قابل سرویس → زانو دنده ای استیل
• برای خطوط غذایی و دارویی → زانو کلمپی استیل

مزایای استفاده از زانو دنده ای استیل در پروژه‌های صنعتی

استفاده از این محصول در بسیاری از پروژه‌ها باعث ساده‌تر شدن فرآیند نصب و نگهداری می‌شود.

مهم‌ترین مزایا:

• کاهش زمان نصب
• عدم نیاز به تجهیزات جوشکاری
• امکان تعویض سریع قطعه
• مناسب پروژه‌های تعمیراتی
• کاهش هزینه اجرای خطوط
• مقاومت مناسب در برابر خوردگی
• تنوع سایز و مدل
• قابلیت استفاده در فضاهای محدود

نکات مهم هنگام نصب زانو دنده ای استیل

برای افزایش طول عمر اتصال، رعایت چند نکته ضروری است:

1. بررسی سلامت رزوه‌ها

قبل از نصب باید رزوه داخلی و خارجی بررسی شود تا آسیب‌دیدگی یا آلودگی باعث کاهش کیفیت اتصال نشود.

2. جلوگیری از سفت کردن بیش از حد

اعمال نیروی بیش از اندازه می‌تواند باعث آسیب به رزوه یا ایجاد ترک در قطعه شود.

3. استفاده از آب‌بندی مناسب

انتخاب صحیح نوار تفلون، خمیر یا چسب رزوه باید با شرایط کاری سیستم هماهنگ باشد.

4. جلوگیری از اعمال تنش جانبی

نباید وزن لوله یا تجهیزات به اتصال رزوه‌ای منتقل شود؛ زیرا این موضوع می‌تواند باعث ترک یا نشتی شود.
