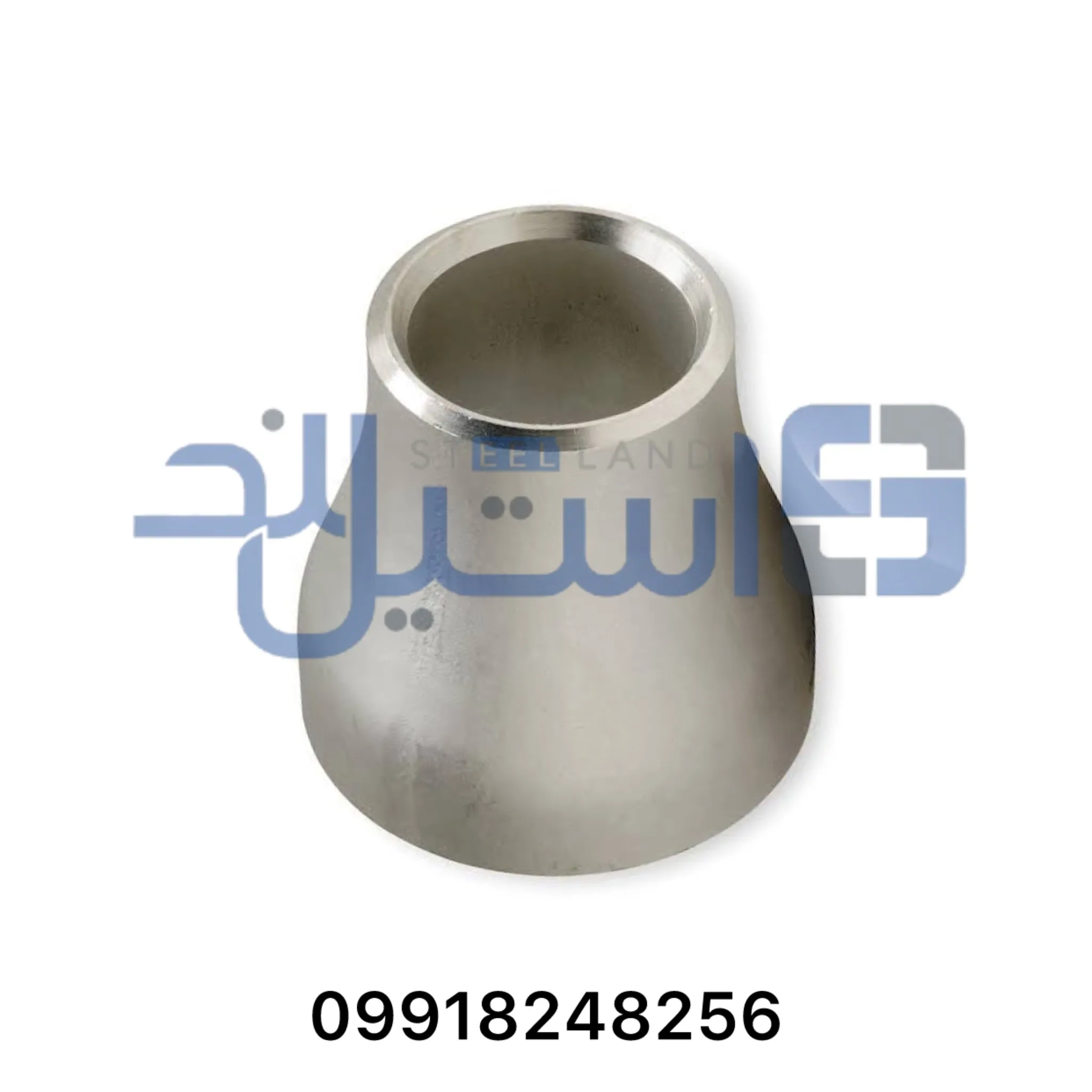

تبدیل صاف جوشی استیل چیست؟
تبدیل صاف جوشی استیل (Concentric Reducer) یکی از پرکاربردترین اتصالات در سیستمهای پایپینگ صنعتی است که برای اتصال دو لوله با قطرهای متفاوت و در عین حال حفظ هممحوری مسیر جریان مورد استفاده قرار میگیرد. در این نوع تبدیل، مرکز دو دهانه ورودی و خروجی روی یک محور قرار دارد و همین موضوع باعث میشود سیال بدون تغییر ناگهانی مسیر، از لوله بزرگتر به لوله کوچکتر یا بالعکس منتقل شود.
به دلیل همین طراحی، تبدیل صاف جوشی استیل در خطوطی که یکنواخت بودن جریان اهمیت بالایی دارد، انتخابی ایدهآل محسوب میشود. این محصول در صنایع نفت، گاز، پتروشیمی، صنایع غذایی، دارویی، نیروگاهها، سیستمهای بخار و بسیاری از خطوط انتقال سیالات کاربرد گستردهای دارد.
اگر هنوز با تفاوت انواع تبدیل آشنا نیستید، پیشنهاد میکنیم ابتدا صفحه تبدیل استیل را مطالعه کنید تا با کاربرد هر مدل و تفاوت آنها آشنا شوید.
چرا از تبدیل صاف جوشی استیل استفاده میشود؟
در بسیاری از خطوط انتقال سیالات، تغییر قطر لوله اجتنابناپذیر است. اگر این تغییر بهدرستی انجام نشود، ممکن است افت فشار، آشفتگی جریان یا تنشهای مکانیکی در سیستم ایجاد شود.
تبدیل صاف جوشی استیل با ایجاد یک انتقال تدریجی بین دو قطر مختلف، این مشکلات را به حداقل میرساند و باعث میشود جریان سیال با کمترین میزان آشفتگی در مسیر حرکت کند.
از طرف دیگر، اتصال جوشی باعث ایجاد یک اتصال دائمی، مستحکم و بدون نشتی میشود که برای خطوط تحت فشار بسیار مناسب است.
مزایای تبدیل صاف جوشی استیل
استفاده از این محصول مزایای متعددی دارد که مهمترین آنها عبارتاند از:
- انتقال یکنواخت جریان سیال
- کاهش افت فشار نسبت به تغییر قطر ناگهانی
- مقاومت بالا در برابر خوردگی
- استحکام مکانیکی بالا
- مناسب خطوط تحت فشار
- طول عمر زیاد
- قابلیت تولید در سایزهای مختلف
- امکان استفاده در دماهای بالا
- آببندی دائمی پس از جوشکاری
به همین دلیل این محصول یکی از رایجترین اتصالات در پروژههای صنعتی محسوب میشود.
تفاوت تبدیل صاف جوشی استیل با تبدیل کج جوشی استیل
اگرچه هر دو محصول برای کاهش یا افزایش قطر لوله استفاده میشوند، اما تفاوت مهمی در طراحی آنها وجود دارد.
در تبدیل صاف جوشی استیل محور ورودی و خروجی کاملاً همراستا است و سیال بهصورت متقارن از داخل قطعه عبور میکند.

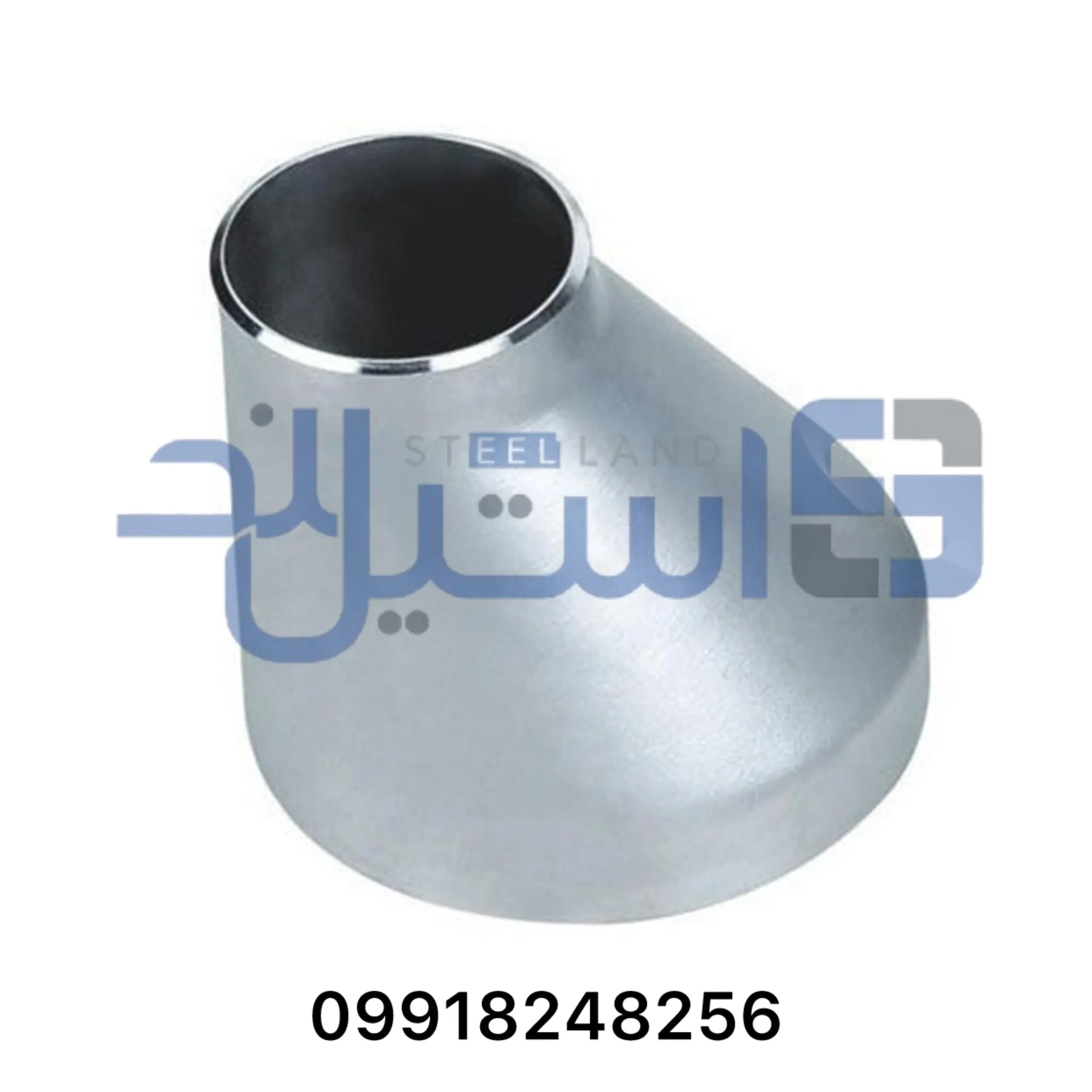

در مقابل، تبدیل کج جوشی استیل دارای محور غیرهممرکز است و معمولاً در خطوط افقی، ورودی پمپها یا محلهایی که باید از تجمع هوا یا مایع جلوگیری شود، استفاده میشود.
به همین دلیل، انتخاب بین این دو محصول کاملاً به طراحی سیستم پایپینگ بستگی دارد.
کاربردهای تبدیل صاف جوشی استیل
این محصول در بسیاری از صنایع استفاده میشود، از جمله:
- صنایع نفت و گاز
- پتروشیمی
- نیروگاهها
- صنایع غذایی
- صنایع دارویی
- کارخانههای لبنی
- صنایع شیمیایی
- خطوط انتقال بخار
- سیستمهای تصفیه آب
- خطوط انتقال سیالات تحت فشار

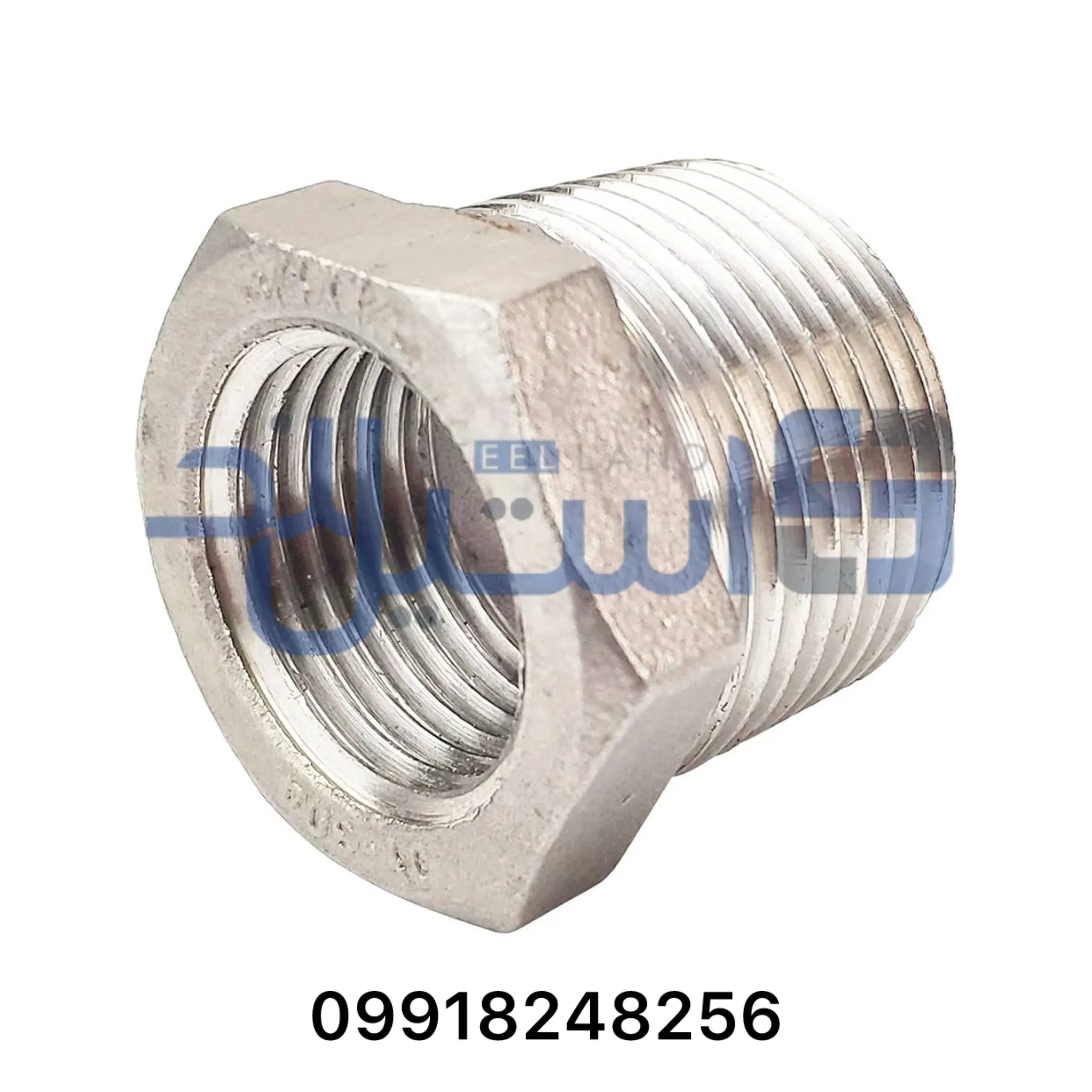

در پروژههایی که اتصال دائمی و استحکام بالا اهمیت دارد، تبدیل صاف جوشی استیل یکی از بهترین انتخابها محسوب میشود. اما اگر سیستم نیاز به باز و بسته شدن مکرر داشته باشد، استفاده از تبدیل کلمپی استیل میتواند گزینه مناسبتری باشد. همچنین برای خطوطی که از اتصالات رزوهای استفاده میکنند، تبدیل دنده ای استیل انتخاب سادهتر و اقتصادیتری خواهد بود.
استیل 304 یا 316؛ کدام انتخاب مناسبتری است؟
تبدیل صاف جوشی استیل معمولاً با دو گرید پرکاربرد استیل 304 و 316 تولید میشود.
استیل 304 برای بسیاری از کاربردهای عمومی، صنایع غذایی و خطوط انتقال آب انتخاب مناسبی است. اما اگر سیال خاصیت خورندگی بالایی داشته باشد یا پروژه در صنایع شیمیایی، دریایی یا دارویی اجرا شود، استفاده از استیل 316 به دلیل مقاومت بیشتر در برابر کلریدها و مواد شیمیایی توصیه میشود.
انتخاب صحیح متریال، علاوه بر افزایش عمر مفید اتصال، هزینههای تعمیر و نگهداری سیستم را نیز کاهش خواهد داد.
استانداردهای تولید تبدیل صاف جوشی استیل
یکی از مهمترین معیارهای انتخاب تبدیل صاف جوشی استیل، استاندارد ساخت آن است. رعایت استانداردهای بینالمللی باعث میشود ابعاد، ضخامت، زاویه کاهش قطر و کیفیت ساخت قطعه با سایر تجهیزات سیستم پایپینگ کاملاً سازگار باشد.
در پروژههای صنعتی، استفاده از اتصالات استاندارد علاوه بر تسهیل فرآیند نصب، احتمال نشتی، تنشهای مکانیکی و هزینههای تعمیرات را نیز کاهش میدهد.
رایجترین استانداردهای تولید تبدیل صاف جوشی استیل عبارتاند از:
- ASME B16.9
- ASTM A403
- DIN
- EN 10253
- MSS SP-75 (در برخی پروژهها)
انتخاب استاندارد مناسب باید بر اساس مشخصات خط لوله، فشار کاری و استاندارد تجهیزات موجود انجام شود.
تفاوت Schedule در تبدیل صاف جوشی استیل
یکی از مواردی که هنگام خرید باید به آن توجه شود، ضخامت دیواره اتصال یا همان Schedule است.
ضخامت مناسب علاوه بر افزایش استحکام مکانیکی، نقش مهمی در تحمل فشار و دمای کاری سیستم دارد.
رایجترین ضخامتها عبارتاند از:
| Schedule | کاربرد |
|---|---|
| SCH 5 | خطوط فشار پایین |
| SCH 10 | صنایع غذایی و دارویی |
| SCH 40 | صنایع عمومی |
| SCH 80 | فشارهای بالا |
| SCH 160 | شرایط بسیار سنگین |
در صورتی که ضخامت تبدیل با ضخامت لوله یکسان نباشد، هنگام جوشکاری احتمال ایجاد تنش و کاهش کیفیت اتصال وجود خواهد داشت.
روشهای جوشکاری تبدیل صاف استیل
کیفیت جوش تأثیر مستقیمی بر عملکرد و طول عمر اتصال دارد. به همین دلیل، انتخاب روش مناسب جوشکاری اهمیت زیادی دارد.
رایجترین روشهای اتصال عبارتاند از:
جوشکاری TIG
- کیفیت بسیار بالا
- ظاهر مناسب
- مناسب صنایع غذایی و دارویی
- حداقل تغییر شکل قطعه
جوشکاری MIG
- سرعت بیشتر
- مناسب پروژههای صنعتی
- هزینه اجرای کمتر
جوشکاری Orbital
در خطوط صنایع غذایی، دارویی و بیوتکنولوژی که یکنواختی کیفیت جوش اهمیت زیادی دارد، استفاده از جوشکاری اوربیتال باعث ایجاد اتصال دقیقتر و کاهش احتمال آلودگی میشود.

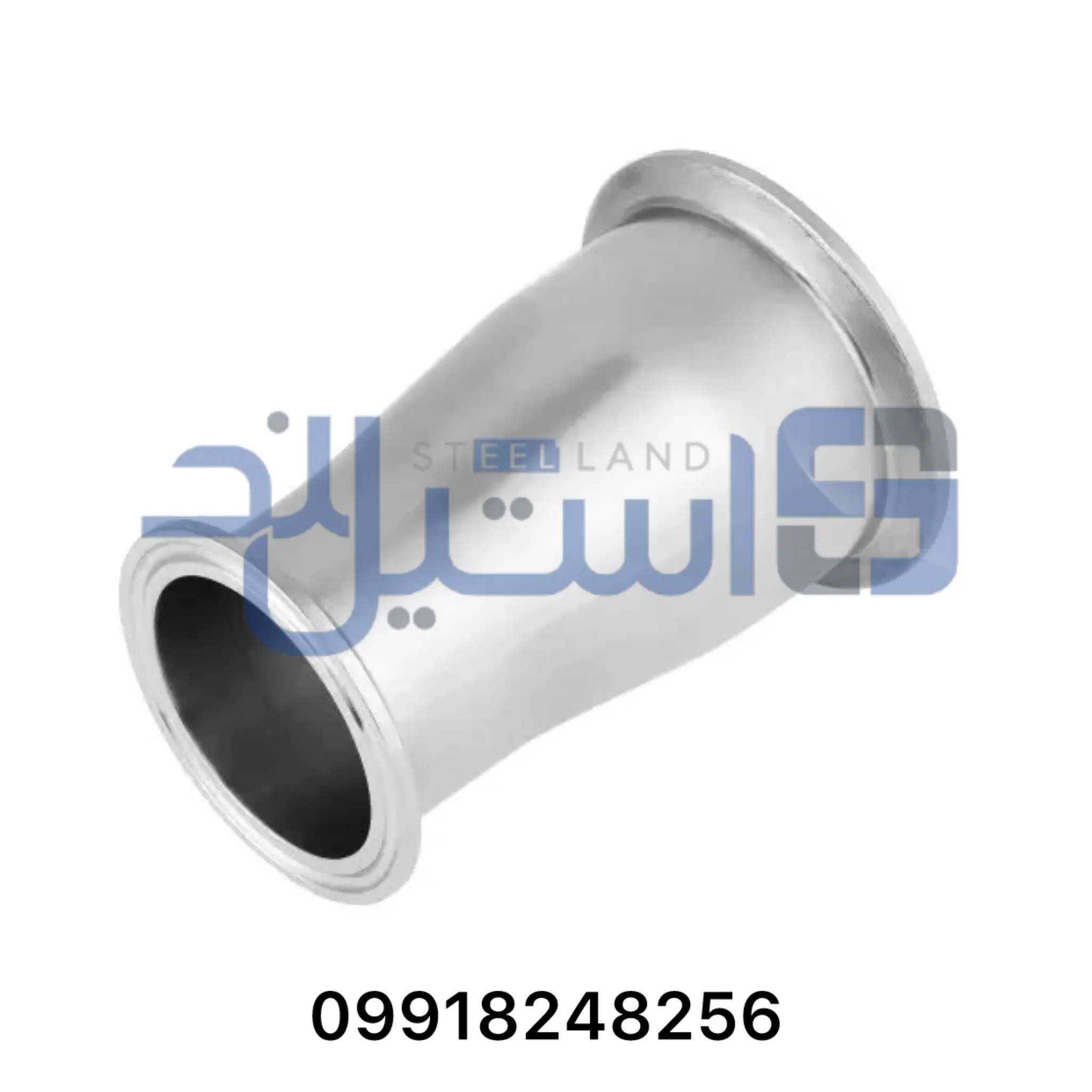

تفاوت تبدیل صاف جوشی و تبدیل کلمپی
بسیاری از کاربران هنگام خرید بین اتصال جوشی و کلمپی تردید دارند.
هر دو مدل کیفیت بالایی دارند اما برای شرایط متفاوتی طراحی شدهاند.
| ویژگی | تبدیل صاف جوشی | تبدیل کلمپی |
|---|---|---|
| نوع اتصال | دائمی | باز و بسته شونده |
| نیاز به جوشکاری | دارد | ندارد |
| سرعت نصب | متوسط | بسیار بالا |
| قابلیت جداسازی | ندارد | دارد |
| مناسب CIP و SIP | بله | بسیار مناسب |
| هزینه تعمیرات | بیشتر | کمتر |
اگر تجهیزات شما باید بهصورت دورهای باز شوند، پیشنهاد میکنیم تبدیل کلمپی استیل را بررسی کنید. اما اگر هدف ایجاد یک اتصال دائمی با بیشترین استحکام ممکن است، تبدیل صاف جوشی استیل انتخاب مناسبتری خواهد بود.
تفاوت تبدیل صاف و تبدیل کج
یکی از اشتباهات رایج هنگام خرید، انتخاب نادرست بین تبدیل صاف و تبدیل کج است.
در تبدیل صاف، محور ورودی و خروجی در یک راستا قرار دارد و به همین دلیل جریان بهصورت متقارن عبور میکند.
اما در تبدیل کج جوشی استیل محور دو لوله کمی جابهجا شده است. این طراحی باعث میشود در خطوط افقی از ایجاد Air Pocket یا تجمع سیال جلوگیری شود.
بهطور معمول:
- خطوط عمودی ➜ تبدیل صاف
- خطوط افقی ➜ تبدیل کج
البته طراحی نهایی باید بر اساس نقشه پایپینگ پروژه انجام شود.
راهنمای انتخاب تبدیل صاف جوشی استیل
برای انتخاب صحیح این محصول بهتر است قبل از خرید موارد زیر بررسی شود:
- قطر ورودی و خروجی
- ضخامت لوله (Schedule)
- فشار کاری
- دمای سیال
- نوع سیال
- استاندارد تولید
- نوع جوشکاری
- متریال استیل (304 یا 316)

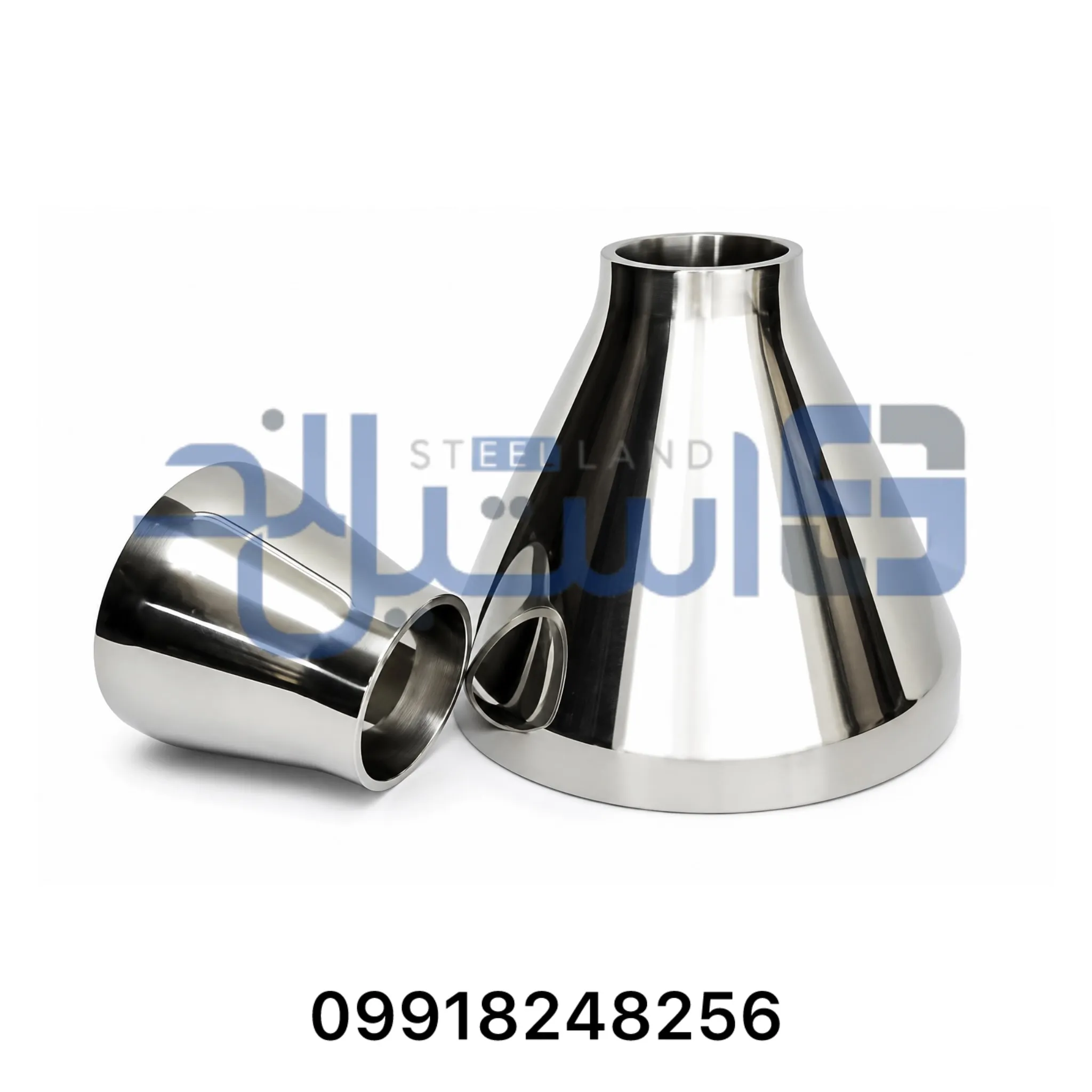

در صنایع غذایی که کیفیت سطح داخلی اهمیت زیادی دارد، ممکن است استفاده از تبدیل صنایع غذایی استیل گزینه مناسبتری باشد. همچنین اگر پروژه از اتصالات رزوهای استفاده میکند، تبدیل دنده ای استیل میتواند نصب سادهتر و سریعتری داشته باشد.
مزایای استفاده از تبدیل صاف جوشی استیل
استفاده از این محصول در خطوط انتقال سیالات مزایای متعددی دارد:
- کاهش آشفتگی جریان
- افت فشار کمتر
- استحکام مکانیکی بالا
- تحمل فشارهای بالا
- مقاومت عالی در برابر خوردگی
- مناسب برای خطوط دائمی
- طول عمر زیاد
- نیاز کمتر به تعمیرات
- قابلیت تولید مطابق استانداردهای بینالمللی
جدول انتخاب سریع
| اگر پروژه شما… | محصول پیشنهادی |
|---|---|
| نیاز به اتصال دائمی و هممحور دارد | تبدیل صاف جوشی استیل |
| در خطوط افقی اجرا میشود | تبدیل کج جوشی استیل |
| نیاز به باز و بسته شدن مکرر دارد | تبدیل کلمپی استیل |
| از اتصالات رزوهای استفاده میکند | تبدیل دنده ای استیل |
| در صنایع غذایی با الزامات بهداشتی بالا اجرا میشود | تبدیل صنایع غذایی استیل |
سوالات متداول
تبدیل صاف جوشی استیل چه کاربردی دارد؟
تبدیل صاف جوشی استیل برای اتصال دو لوله با قطرهای متفاوت و در عین حال حفظ هممحوری مسیر جریان استفاده میشود. این اتصال باعث میشود تغییر قطر بهصورت تدریجی انجام شود و افت فشار، آشفتگی جریان و تنشهای وارد بر سیستم کاهش یابد. به همین دلیل در صنایع نفت، گاز، پتروشیمی، غذایی، دارویی و تأسیسات صنعتی کاربرد گستردهای دارد.
تفاوت تبدیل صاف جوشی و تبدیل کج جوشی استیل چیست؟
اصلیترین تفاوت این دو محصول در طراحی آنها است. در تبدیل صاف جوشی استیل مرکز ورودی و خروجی در یک راستا قرار دارد و بیشتر در خطوط عمودی یا سیستمهایی با محور مشترک استفاده میشود.
در مقابل، تبدیل کج جوشی استیل دارای محور غیرهممرکز است و معمولاً در خطوط افقی، ورودی پمپها و سیستمهایی که باید از تجمع هوا یا مایع جلوگیری شود، کاربرد دارد.
چه زمانی باید از استیل 304 و چه زمانی از استیل 316 استفاده کنیم؟
اگر پروژه در صنایع غذایی، تأسیسات عمومی یا خطوط انتقال آب اجرا میشود، استیل 304 معمولاً انتخاب مناسبی است. اما در صنایع شیمیایی، دارویی، دریایی یا خطوطی که سیالات خورنده دارند، استفاده از استیل 316 به دلیل مقاومت بیشتر در برابر خوردگی و کلریدها توصیه میشود.
آیا تبدیل صاف جوشی استیل برای خطوط تحت فشار مناسب است؟
بله. این محصول به دلیل اتصال دائمی از طریق جوشکاری و استحکام بالای بدنه، یکی از بهترین گزینهها برای خطوط تحت فشار، سیستمهای بخار و پروژههای صنعتی سنگین محسوب میشود. البته انتخاب ضخامت مناسب (Schedule) و اجرای صحیح عملیات جوشکاری نقش مهمی در عملکرد نهایی آن دارد.

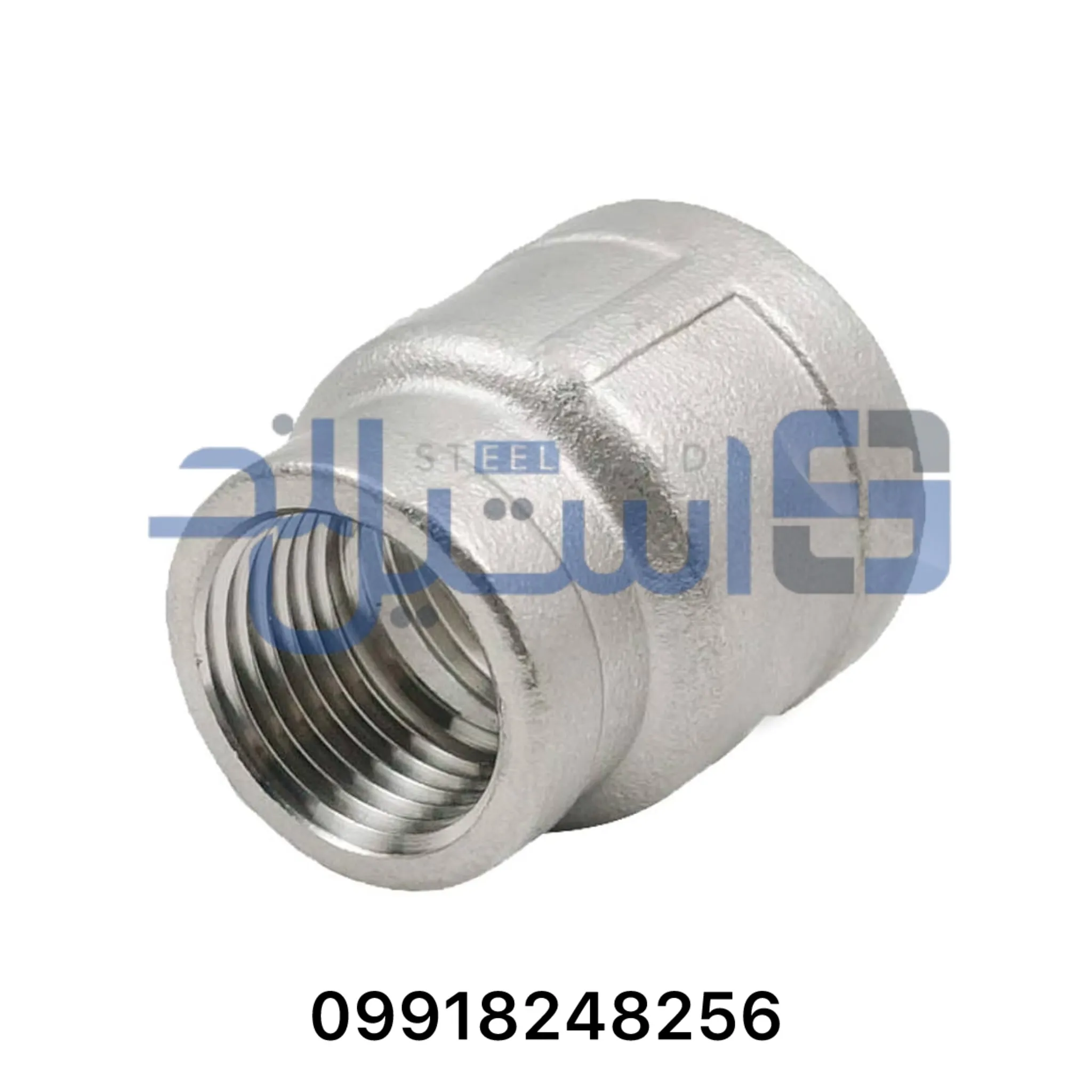

آیا میتوان به جای تبدیل صاف جوشی از تبدیل دندهای استفاده کرد؟
این موضوع به شرایط پروژه بستگی دارد. اگر سیستم نیاز به استحکام بالا و اتصال دائمی داشته باشد، مدل جوشی انتخاب مناسبتری است. اما در خطوطی که امکان جوشکاری وجود ندارد یا نیاز به باز و بسته کردن تجهیزات وجود دارد، تبدیل دنده ای استیل میتواند گزینه مناسبتری باشد.
جمعبندی
تبدیل صاف جوشی استیل یکی از پرکاربردترین اتصالات در سیستمهای پایپینگ است که با ایجاد انتقال یکنواخت بین دو قطر مختلف، عملکرد بهینه خطوط انتقال سیالات را تضمین میکند. استحکام بالا، مقاومت در برابر خوردگی، تحمل فشار و دمای زیاد و طول عمر بالا باعث شده است این محصول در صنایع مختلف بهعنوان یکی از اصلیترین اتصالات مورد استفاده قرار گیرد.
اگر هدف شما ایجاد یک اتصال دائمی، مقاوم و مطابق با استانداردهای صنعتی است، تبدیل صاف جوشی استیل انتخابی مطمئن خواهد بود. در مقابل، اگر پروژه به اتصال قابل جداسازی نیاز دارد، بررسی تبدیل کلمپی استیل پیشنهاد میشود. همچنین برای خطوط افقی که جلوگیری از تجمع هوا یا سیال اهمیت دارد، تبدیل کج جوشی استیل گزینه مناسبتری است. در صنایع غذایی و دارویی نیز استفاده از تبدیل صنایع غذایی استیل میتواند پاسخگوی الزامات بهداشتی این خطوط باشد.
چرا خرید تبدیل صاف جوشی استیل اهمیت دارد؟
کیفیت تبدیل مورد استفاده، مستقیماً بر عملکرد و ایمنی کل سیستم پایپینگ تأثیر میگذارد. استفاده از محصولی که مطابق استانداردهای بینالمللی تولید شده باشد، علاوه بر کاهش احتمال نشتی، باعث افزایش طول عمر خط لوله، کاهش هزینههای تعمیرات و بهبود عملکرد جریان سیال خواهد شد.
پیش از خرید، پیشنهاد میشود مشخصات فنی محصول شامل سایز، Schedule، استاندارد ساخت، نوع متریال و شرایط کاری پروژه بهدقت بررسی شود تا اتصال انتخابشده کاملاً با سیستم شما سازگار باشد.
