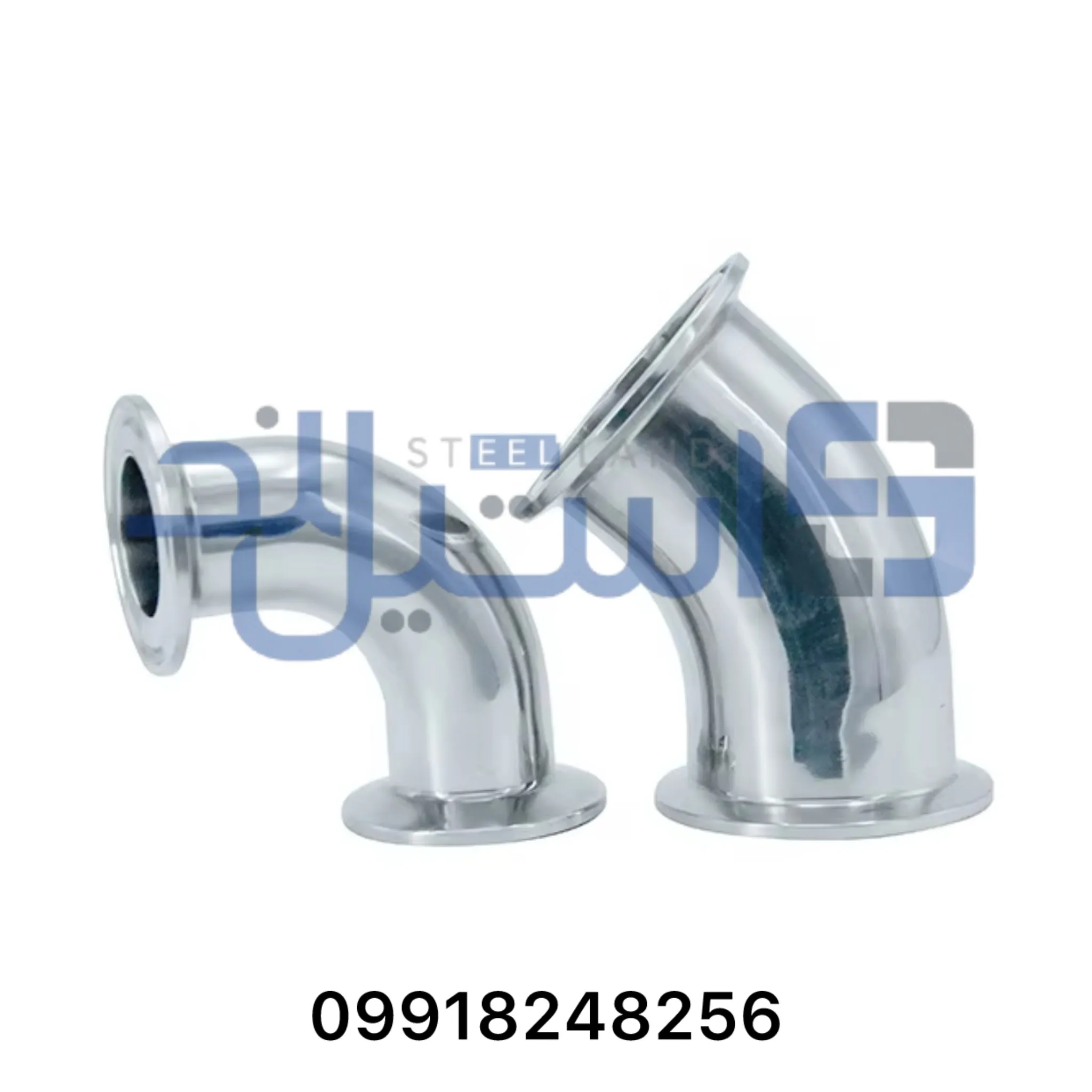

زانو کلمپی استیل چیست؟
زانو کلمپی استیل (Stainless Steel Clamp Elbow) یکی از پرکاربردترین اتصالات بهداشتی در سیستمهای پایپینگ است که برای تغییر مسیر جریان سیالات و ایجاد یک اتصال سریع، مطمئن و قابل جداسازی مورد استفاده قرار میگیرد.
این اتصال به کمک مکانیزم Clamp، فرول و گسکت به سایر اجزای خط متصل میشود و بدون نیاز به جوشکاری امکان باز و بسته کردن مسیر را فراهم میکند. همین ویژگی باعث شده زانو کلمپی استیل در صنایعی که تجهیزات باید بهصورت دورهای شستوشو، سرویس یا تعویض شوند، کاربرد گستردهای داشته باشد.
برخلاف زانوهای صنعتی معمولی، مدلهای کلمپی برای محیطهای بهداشتی طراحی شدهاند و معمولاً دارای سطح داخلی صیقلی هستند تا از تجمع مواد، ایجاد آلودگی و رشد میکروارگانیسمها جلوگیری شود.
این محصول معمولاً از استیل 304L یا 316L تولید میشود و در خطوط تولید مواد غذایی، لبنیات، نوشیدنی، دارویی، آرایشی و بهداشتی، بیوتکنولوژی و تجهیزات فرآیندی مورد استفاده قرار میگیرد.
اگر قصد دارید ابتدا با انواع اتصالات زانویی آشنا شوید، پیشنهاد میکنیم صفحه زانو استیل را مطالعه کنید. همچنین برای مدلهایی که قابلیت سرویس و باز شدن سریعتر دارند، میتوانید صفحات زانو یوزر کلمپی استیل و زانو یوزر صنایع غذایی استیل را نیز بررسی کنید.
چرا از زانو کلمپی استیل استفاده میشود؟
در بسیاری از خطوط تولید، مخصوصاً صنایع غذایی و دارویی، تجهیزات باید مرتباً شسته، بررسی یا تعمیر شوند. استفاده از اتصالات دائمی مانند جوش، فرآیند تعمیرات را زمانبر کرده و باعث افزایش زمان توقف خط تولید میشود.
زانو کلمپی استیل با ایجاد یک اتصال سریع و قابل جداسازی، این مشکل را برطرف میکند. اپراتور میتواند بدون نیاز به تجهیزات جوشکاری، اتصال را باز کرده، قطعه را سرویس کرده و دوباره در مدار قرار دهد.
مهمترین دلایل استفاده از این محصول عبارتاند از:
- سرعت بالای نصب و جداسازی
- مناسب خطوط قابل شستوشو
- کاهش زمان تعمیرات
- حفظ شرایط بهداشتی
- کاهش هزینه نگهداری
- امکان تغییر سریع مسیر خطوط
مزایای زانو کلمپی استیل
استفاده از این اتصال مزایای زیادی برای خطوط صنعتی و بهداشتی دارد:
- نصب سریع و آسان
- قابلیت باز و بسته شدن مکرر
- مناسب فرآیندهای CIP و SIP
- مقاومت بالا در برابر خوردگی
- سطح داخلی صیقلی
- کاهش احتمال آلودگی
- آببندی مناسب
- طول عمر بالا
- مناسب برای خطوط فرآیندی حساس
اجزای زانو کلمپی استیل
یک اتصال کلمپی معمولاً از بخشهای مختلفی تشکیل میشود:
- بدنه زانویی استیل
- فرول (Ferrule)
- کلمپ استیل
- گسکت بهداشتی
- محل اتصال Clamp
کیفیت هر یک از این اجزا روی عملکرد نهایی سیستم تأثیر دارد. برای مثال، کیفیت گسکت روی آببندی اتصال و کیفیت سطح داخلی روی قابلیت شستوشوی سیستم اثر مستقیم دارد.
کاربردهای زانو کلمپی استیل
زانو کلمپی استیل در بسیاری از صنایع بهداشتی و فرآیندی استفاده میشود:
- صنایع لبنی
- کارخانههای نوشیدنی
- صنایع غذایی
- صنایع دارویی
- صنایع آرایشی و بهداشتی
- تجهیزات استیل فرآیندی
- مخازن ذخیرهسازی
- خطوط CIP
- خطوط SIP
- تجهیزات انتقال سیالات
در خطوطی که تجهیزات باید سریعتر جدا شوند، استفاده از زانو یوزر کلمپی استیل میتواند گزینه تخصصیتری باشد. همچنین در خطوطی که اتصال دائمی مورد نیاز است، زانو جوشی استیل انتخاب مناسبتری خواهد بود.
استیل 304L یا 316L؛ کدام را انتخاب کنیم؟
انتخاب گرید استیل به شرایط کاری خط بستگی دارد.
استیل 304L
مناسب برای:
- صنایع غذایی عمومی
- نوشیدنیها
- آب
- خطوط لبنی معمولی
استیل 316L
مناسب برای:
- صنایع دارویی
- مواد شیمیایی
- محیطهای دارای کلرید
- خطوط حساس و استریل
استیل 316L به دلیل مقاومت بالاتر در برابر خوردگی، در پروژههایی که شرایط کاری سختتری دارند، انتخاب مطمئنتری محسوب میشود.
تفاوت زانو کلمپی استیل با زانو یوزر کلمپی استیل
اگرچه هر دو محصول از سیستم اتصال کلمپی استفاده میکنند، اما از نظر ساختار و کاربرد تفاوت دارند.
زانو کلمپی استیل یک اتصال استاندارد برای تغییر مسیر جریان است که با استفاده از کلمپ، فرول و گسکت به خط متصل میشود.
اما زانو یوزر کلمپی استیل علاوه بر اتصال کلمپی، دارای ساختار Union است که امکان باز و بسته کردن تجهیزات را با سرعت و سهولت بیشتری فراهم میکند.
به زبان ساده:
- اگر فقط به یک اتصال کلمپی بهداشتی نیاز دارید → زانو کلمپی استیل
- اگر تجهیزات مرتباً باید جدا و سرویس شوند → زانو یوزر کلمپی استیل
| ویژگی | زانو کلمپی استیل | زانو یوزر کلمپی استیل |
|---|---|---|
| نوع اتصال | Clamp | Union Clamp |
| کاربرد اصلی | تغییر مسیر خط | تغییر مسیر + سرویس آسان |
| تعداد قطعات | کمتر | بیشتر |
| سرعت جداسازی | بالا | بسیار بالا |
| مناسب تعمیرات مکرر | خوب | عالی |
ساختار اتصال Clamp در زانو کلمپی استیل
سیستم کلمپی یکی از محبوبترین روشهای اتصال در خطوط بهداشتی است. این سیستم بهجای استفاده از رزوه یا جوش دائمی، از فشار مکانیکی برای ایجاد آببندی استفاده میکند.
اجزای اصلی این اتصال عبارتاند از:
بدنه زانو
قسمت اصلی اتصال که وظیفه تغییر مسیر جریان را بر عهده دارد.
فرول (Ferrule)
بخشی است که بین لوله و اتصال قرار گرفته و محل قرارگیری کلمپ را ایجاد میکند.
کلمپ استیل
با اعمال فشار یکنواخت، دو بخش اتصال را به هم متصل میکند.
گسکت بهداشتی
وظیفه آببندی کامل مسیر را بر عهده دارد و باید متناسب با نوع سیال انتخاب شود.
این ساختار باعث میشود اتصال بدون نیاز به جوشکاری، قابلیت باز و بسته شدن داشته باشد.
استانداردهای زانو کلمپی استیل
در صنایع غذایی و دارویی، استاندارد بودن اتصالات اهمیت بسیار زیادی دارد. زانوهای کلمپی معمولاً بر اساس استانداردهای زیر تولید میشوند:
- DIN 32676
- DIN 11850
- SMS 1145
- ISO 2852
- 3A Sanitary Standard
- EHEDG
هر استاندارد، ابعاد، قطر خارجی، نوع اتصال و شرایط استفاده محصول را مشخص میکند.
انتخاب استاندارد صحیح اهمیت زیادی دارد، زیرا عدم تطابق استانداردها ممکن است باعث:
- عدم هماهنگی با تجهیزات موجود
- نشتی اتصال
- مشکل در تأمین قطعات یدکی
- افزایش هزینه تعمیرات
شود.
اهمیت کیفیت سطح داخلی زانو کلمپی استیل
یکی از مهمترین تفاوتهای اتصال بهداشتی با اتصال صنعتی معمولی، کیفیت سطح داخلی آن است.
سطح داخلی زانو باید تا حد امکان صاف باشد تا:
- مواد در آن باقی نمانند.
- شستوشو سریعتر انجام شود.
- احتمال رشد باکتری کاهش پیدا کند.
- فرآیند CIP بهتر انجام شود.
پارامتر مهم در این زمینه زبری سطح یا Ra است.
| نوع سطح | مقدار Ra | کاربرد |
|---|---|---|
| سطح صنعتی | حدود 1.6 µm | کاربردهای عمومی |
| پولیش بهداشتی | ≤0.8 µm | صنایع غذایی |
| الکتروپولیش | ≤0.4 µm | صنایع دارویی |
نقش CIP و SIP در انتخاب زانو کلمپی استیل
در صنایع غذایی و دارویی، خطوط تولید باید مرتباً شستوشو و ضدعفونی شوند.
دو فرآیند مهم در این صنایع:
CIP (Cleaning In Place)
شستوشوی تجهیزات بدون باز کردن کامل سیستم.
SIP (Sterilization In Place)
استریلسازی تجهیزات با بخار یا روشهای مشابه.
زانو کلمپی استیل به دلیل قابلیت باز شدن، سطح داخلی مناسب و طراحی بهداشتی، گزینه مناسبی برای این خطوط محسوب میشود.
مزایای استفاده از اتصال کلمپی در این فرآیندها:
- کاهش زمان توقف تولید
- دسترسی آسان برای سرویس
- کاهش احتمال آلودگی
- افزایش عمر تجهیزات
انتخاب گسکت مناسب برای زانو کلمپی استیل
گسکت یکی از مهمترین قطعات در عملکرد اتصال کلمپی است. انتخاب اشتباه گسکت میتواند باعث نشتی یا کاهش عمر اتصال شود.
| نوع گسکت | ویژگی | کاربرد |
|---|---|---|
| EPDM | مقاومت خوب در برابر بخار و مواد شوینده | صنایع غذایی |
| Silicone | انعطاف بالا | صنایع دارویی |
| PTFE | مقاومت شیمیایی بسیار بالا | صنایع حساس |
| FKM | مقاومت حرارتی بالا | شرایط خاص |
انتخاب گسکت باید بر اساس:
- نوع سیال
- دمای کاری
- فشار سیستم
- مواد شوینده مورد استفاده
انجام شود.
مقایسه زانو کلمپی استیل با سایر زانوها
انتخاب نوع زانو باید بر اساس شرایط پروژه انجام شود.
| نوع زانو | کاربرد اصلی |
|---|---|
| زانو کلمپی استیل | خطوط بهداشتی با نیاز به باز شدن سریع |
| زانو یوزر کلمپی استیل | خطوط با سرویس و تعمیرات مکرر |
| زانو صنایع غذایی استیل | خطوط با الزام بهداشتی بالا |
| زانو جوشی استیل | خطوط دائمی و فشار بالا |
| زانو دنده ای استیل | سیستمهای رزوهای |
راهنمای انتخاب سایز زانو کلمپی استیل
انتخاب سایز مناسب فقط بر اساس قطر ظاهری انجام نمیشود. موارد زیر باید بررسی شوند:
- قطر لوله
- دبی عبوری سیال
- فشار کاری
- سرعت جریان
- استاندارد اتصال
- فضای نصب
سایزهای رایج این محصول معمولاً شامل:
- 1/2 اینچ
- 3/4 اینچ
- 1 اینچ
- 1.5 اینچ
- 2 اینچ
- 2.5 اینچ
- 3 اینچ
- 4 اینچ
است.
نکات مهم هنگام نصب زانو کلمپی استیل
برای افزایش عمر اتصال رعایت چند نکته ضروری است:
بررسی سلامت گسکت
گسکت آسیبدیده یکی از دلایل اصلی نشتی در اتصالات کلمپی است.
تمیز بودن محل اتصال
وجود ذرات یا آلودگی بین سطوح آببندی میتواند باعث نشتی شود.
سفت کردن صحیح کلمپ
فشار بیش از حد ممکن است باعث آسیب به گسکت شود.
استفاده از قطعات هماستاندارد
ترکیب استانداردهای مختلف میتواند باعث کاهش کیفیت اتصال شود.
مزایای استفاده از زانو کلمپی استیل در صنایع مختلف
این محصول به دلیل ویژگیهای فنی خود در صنایع مختلف کاربرد دارد:
- کاهش زمان نصب
- سهولت تعمیرات
- مناسب خطوط بهداشتی
- مقاومت در برابر خوردگی
- قابلیت شستوشوی آسان
- کاهش هزینه نگهداری
- افزایش عمر خط تولید
- مناسب برای تغییرات سریع در پایپینگ
جدول انتخاب سریع
| شرایط پروژه | انتخاب مناسب |
|---|---|
| خط تولید لبنیات | زانو کلمپی استیل |
| خط نوشیدنی | زانو کلمپی استیل |
| تجهیزات دارویی | زانو کلمپی استیل 316L |
| سرویس و باز کردن مکرر | زانو یوزر کلمپی استیل |
| فشار بالا و اتصال دائمی | زانو جوشی استیل |
| سیستم رزوهای | زانو دنده ای استیل |
سوالات متداول
زانو کلمپی استیل چیست و چه کاربردی دارد؟
زانو کلمپی استیل یک اتصال بهداشتی است که برای تغییر مسیر جریان در خطوط لولهکشی مورد استفاده قرار میگیرد. این اتصال با استفاده از مکانیزم Clamp، فرول و گسکت به سایر تجهیزات متصل میشود و امکان باز و بسته کردن سریع خط را بدون نیاز به جوشکاری فراهم میکند.
این محصول بیشتر در صنایع غذایی، لبنی، نوشیدنی، دارویی و تجهیزات فرآیندی استفاده میشود.
تفاوت زانو کلمپی استیل با زانو جوشی استیل چیست؟
تفاوت اصلی این دو محصول در روش اتصال است.
زانو کلمپی استیل:
- قابلیت باز و بسته شدن دارد.
- برای سرویس و شستوشوی دورهای مناسب است.
- نیاز به عملیات جوشکاری ندارد.
زانو جوشی استیل:
- اتصال دائمی ایجاد میکند.
- مقاومت مکانیکی بالاتری دارد.
- برای خطوط فشار بالا و سیستمهای ثابت مناسبتر است.
بنابراین انتخاب بین این دو محصول به شرایط کاری خط، میزان تعمیرات و نیاز به باز شدن تجهیزات بستگی دارد.
آیا زانو کلمپی استیل برای صنایع غذایی مناسب است؟
بله. زانو کلمپی استیل یکی از پرکاربردترین اتصالات در صنایع غذایی است؛ زیرا طراحی آن امکان شستوشوی آسان، کاهش نقاط تجمع آلودگی و استفاده در فرآیندهای CIP را فراهم میکند.
در خطوطی که رعایت اصول بهداشتی اهمیت زیادی دارد، معمولاً از استیل 304L یا 316L با سطح داخلی پولیششده استفاده میشود.
استیل 304L بهتر است یا 316L؟
انتخاب بین این دو گرید به شرایط محیطی و نوع سیال بستگی دارد.
استیل 304L:
مناسب برای:
- صنایع غذایی عمومی
- نوشیدنیها
- آب
- خطوط لبنی معمولی
استیل 316L:
مناسب برای:
- صنایع دارویی
- محیطهای خورنده
- مواد دارای کلرید
- خطوط استریل و حساس
اگر شرایط کاری سختتر باشد، هزینه بالاتر 316L معمولاً با افزایش طول عمر و کاهش خرابی جبران میشود.
زانو کلمپی استیل چه استانداردهایی دارد؟
این محصول معمولاً بر اساس استانداردهای زیر تولید میشود:
- DIN 32676
- DIN 11850
- SMS
- ISO 2852
- 3A Sanitary
- EHEDG
انتخاب استاندارد مناسب باید با سایر تجهیزات موجود در خط تولید هماهنگ باشد.
چگونه سایز مناسب زانو کلمپی استیل را انتخاب کنیم؟
برای انتخاب سایز مناسب باید موارد زیر بررسی شود:
- قطر لوله
- میزان دبی عبوری
- فشار کاری
- نوع سیال
- استاندارد اتصال
- فضای نصب
انتخاب سایز اشتباه میتواند باعث افزایش افت فشار یا کاهش راندمان سیستم شود.
جمع بندی
زانو کلمپی استیل یکی از مهمترین اتصالات مورد استفاده در خطوط بهداشتی است که ترکیبی از سرعت نصب، قابلیت جداسازی، مقاومت بالا و طراحی مناسب برای شستوشو را ارائه میدهد.
این محصول بهخصوص در صنایعی که تجهیزات باید بهصورت دورهای سرویس، تمیز یا تعویض شوند، یک انتخاب کاربردی محسوب میشود.
برای خطوطی مانند صنایع غذایی، لبنی، نوشیدنی و دارویی، استفاده از زانو کلمپی استیل باعث کاهش زمان توقف تولید، سادهتر شدن فرآیند نگهداری و افزایش طول عمر تجهیزات میشود.
اگر نیاز به سرویسهای بسیار مکرر و جداسازی سریع تجهیزات دارید، زانو یوزر کلمپی استیل گزینه تخصصیتری است. اگر اتصال دائمی مدنظر باشد، زانو جوشی استیل انتخاب مناسبتری خواهد بود و برای خطوط رزوهای میتوان از زانو دنده ای استیل استفاده کرد.
چرا خرید زانو کلمپی استیل باکیفیت اهمیت دارد؟
در خطوط بهداشتی، کیفیت یک اتصال فقط به ظاهر آن محدود نمیشود. کیفیت استیل، دقت ساخت، میزان پولیش سطح داخلی و کیفیت آببندی، همگی روی عملکرد نهایی سیستم تأثیرگذار هستند.
استفاده از زانو کلمپی بیکیفیت ممکن است باعث مشکلاتی مانند:
- نشتی در محل اتصال
- تجمع آلودگی
- کاهش راندمان شستوشو
- خرابی زودهنگام گسکت
- افزایش هزینه تعمیرات
شود.
یک زانو کلمپی استیل استاندارد باید دارای:
- متریال مشخص
- سطح داخلی مناسب
- ابعاد دقیق
- سازگاری با استاندارد خط
- گسکت مناسب شرایط کاری
باشد.
