اتصالات دندهای استیل مجموعهای از اتصالات رزوهای برای اتصال لولهها، شیرآلات و تجهیزات در سیستمهای تأسیساتی و صنعتی هستند و برای اتصال مستقیم، تغییر مسیر، ایجاد انشعاب یا تغییر سایز خط استفاده میشوند. این دسته شامل محصولاتی مانند بوشن استیل ۳۰۴ و ۳۱۶، بوشن تبدیلی استیل، تبدیل دندهای، زانو دنده استیل، زانو چپقی، سردنده استیل ۳۰۴ و ۳۱۶، سرشلنگی، سهراهی دنده، شناور، کوپلینگ و مغزی استیل است. هنگام انتخاب اتصال مناسب باید سایز، نوع رزوه، گرید استیل و شرایط کاری خط با یکدیگر هماهنگ باشند.
اتصالات دندهای استیل یا اتصالات رزوهای، مجموعهای از قطعات استنلس استیل هستند که برای اتصال بخشهای مختلف لولهکشی، شیرآلات و تجهیزات دارای رزوه استفاده میشوند. این اتصالات بسته به شکل و نوع قطعه میتوانند برای اتصال مستقیم دو بخش، تغییر جهت مسیر، ایجاد انشعاب، تغییر سایز یا متصل کردن تجهیزات به خط مورد استفاده قرار گیرند.
در اتصال دندهای، دو قطعه از طریق درگیر شدن رزوههای سازگار به یکدیگر متصل میشوند. به همین دلیل برای انتخاب صحیح، تنها سایز اسمی کافی نیست و نوع اتصال، نر یا ماده بودن رزوه، ابعاد رزوه و شرایط کاری خط نیز باید بررسی شوند.
مزیت اصلی این سیستم، امکان مونتاژ اتصال بدون جوشکاری در محل رزوه است. همچنین در بسیاری از کاربردها میتوان اتصال را برای تعمیر، تعویض یا سرویس تجهیزات باز کرد. البته مناسب بودن اتصال دندهای برای یک پروژه باید با توجه به طراحی خط، فشار، دما، نوع سیال و الزامات فنی همان سیستم مشخص شود.
دسته اتصالات دندهای استیل در استیل لند شامل قطعات متنوعی است که هرکدام وظیفه مشخصی در یک سیستم رزوهای دارند. صفحه فعلی دسته نیز محصولاتی مانند بوشن تبدیلی، تبدیل دندهای، سهراهی دنده، زانو چپقی و زانو دندهای را در همین گروه نمایش میدهد.
بوشن استیل ۳۰۴ و ۳۱۶ یک اتصال دارای رزوه داخلی است که برای متصل کردن دو قطعه دارای رزوه خارجی استفاده میشود. صفحه فعلی این محصول در استیل لند نیز نوع اتصال آن را دندهای و نوع دنده را داخلی معرفی کرده است.
این محصول زمانی کاربرد دارد که دو بخش همسایز سیستم باید در امتداد یکدیگر متصل شوند.
بوشن تبدیلی استیل برای اتصال دو بخش رزوهای با سایزهای متفاوت مورد استفاده قرار میگیرد و صفحه مستقلی نیز در دسته اتصالات دندهای استیل لند دارد.
تفاوت اصلی آن با بوشن معمولی، متفاوت بودن سایز دو سمت اتصال است.
تبدیل دندهای استیل برای تغییر سایز میان دو اتصال رزوهای استفاده میشود و در ساختار فعلی سایت همزمان در گروه اتصالات دنده و تبدیل استیل قرار گرفته است.
هنگام انتخاب تبدیل، سایز و مشخصات رزوه هر دو سمت باید با قطعات مجاور هماهنگ باشد.

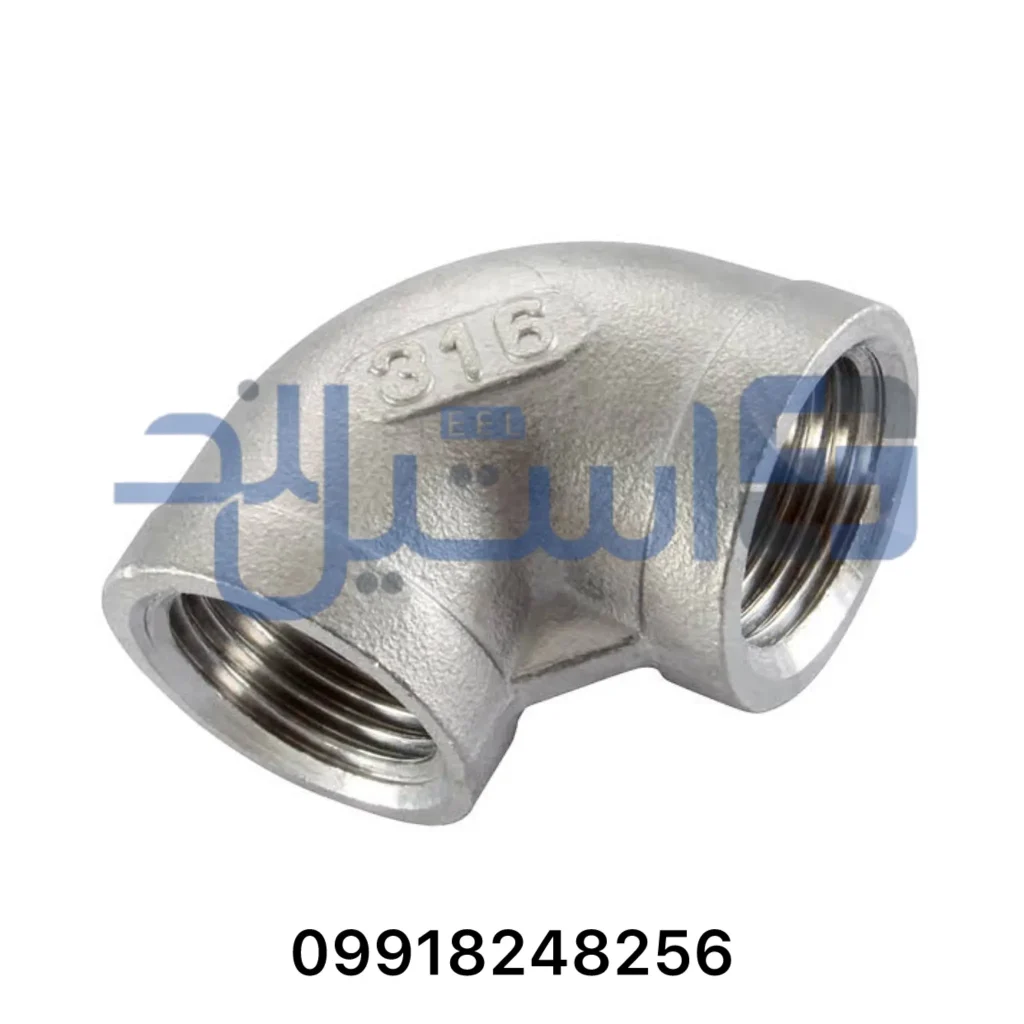

زانو دنده استیل برای تغییر جهت مسیر در سیستمهای رزوهای استفاده میشود و در سایت استیل لند هم در دسته اتصالات دنده و هم در دسته زانو استیل قرار دارد.
این قطعه در نقاطی کاربرد دارد که مسیر خط باید تغییر جهت دهد و اتصال رزوهای برای آن بخش انتخاب شده باشد.

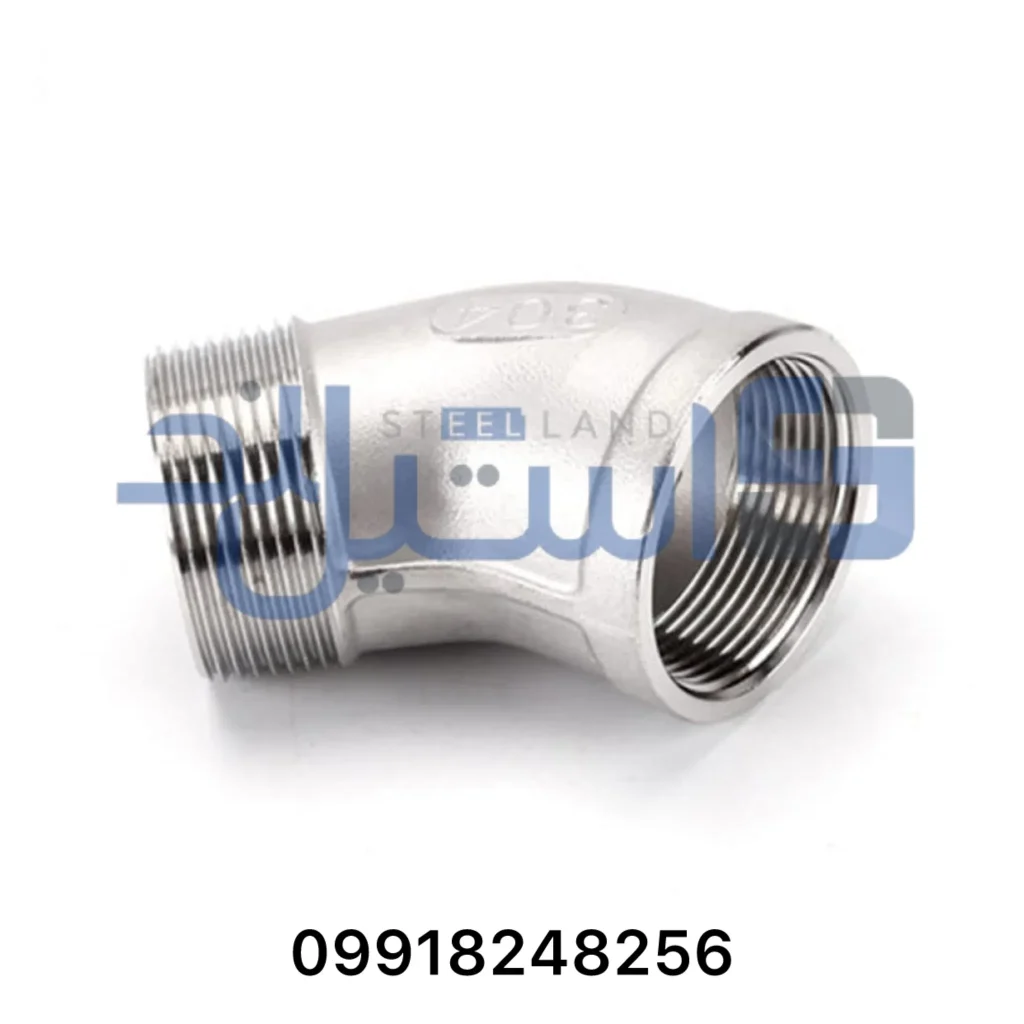

زانو چپقی استیل نیز برای تغییر مسیر استفاده میشود، اما فرم اتصال دو سمت آن با زانو دنده معمولی متفاوت است. به همین دلیل هنگام سفارش باید مشخص شود چه نوع اتصال نر و مادهای در دو سمت موردنیاز است.

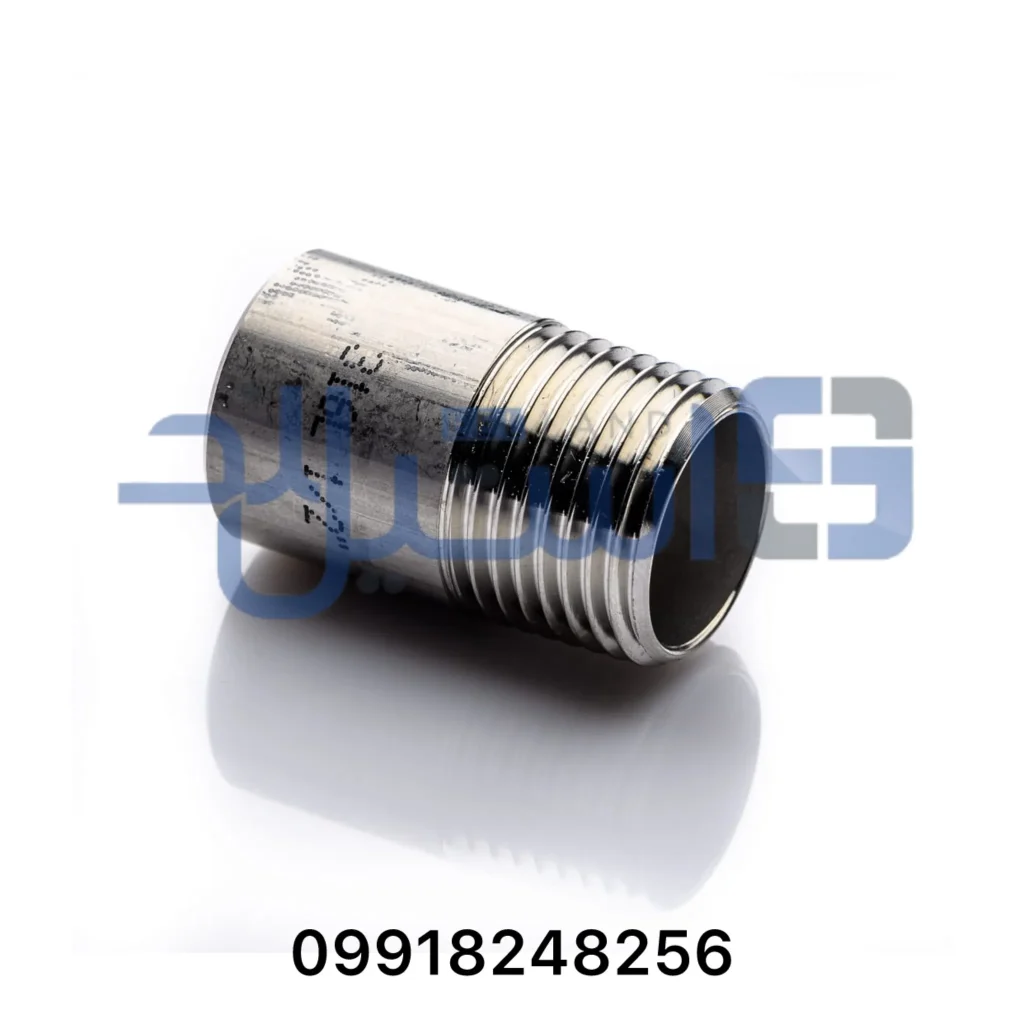

سردنده استیل ۳۰۴ و ۳۱۶ یکی دیگر از قطعات خانواده اتصالات دندهای است و صفحه عمومی مستقلی در استیل لند دارد.
سردنده برای ایجاد یا تکمیل اتصال رزوهای در انتهای بخشی از سیستم استفاده میشود و باید از نظر سایز و رزوه با قطعه مقابل سازگار باشد.

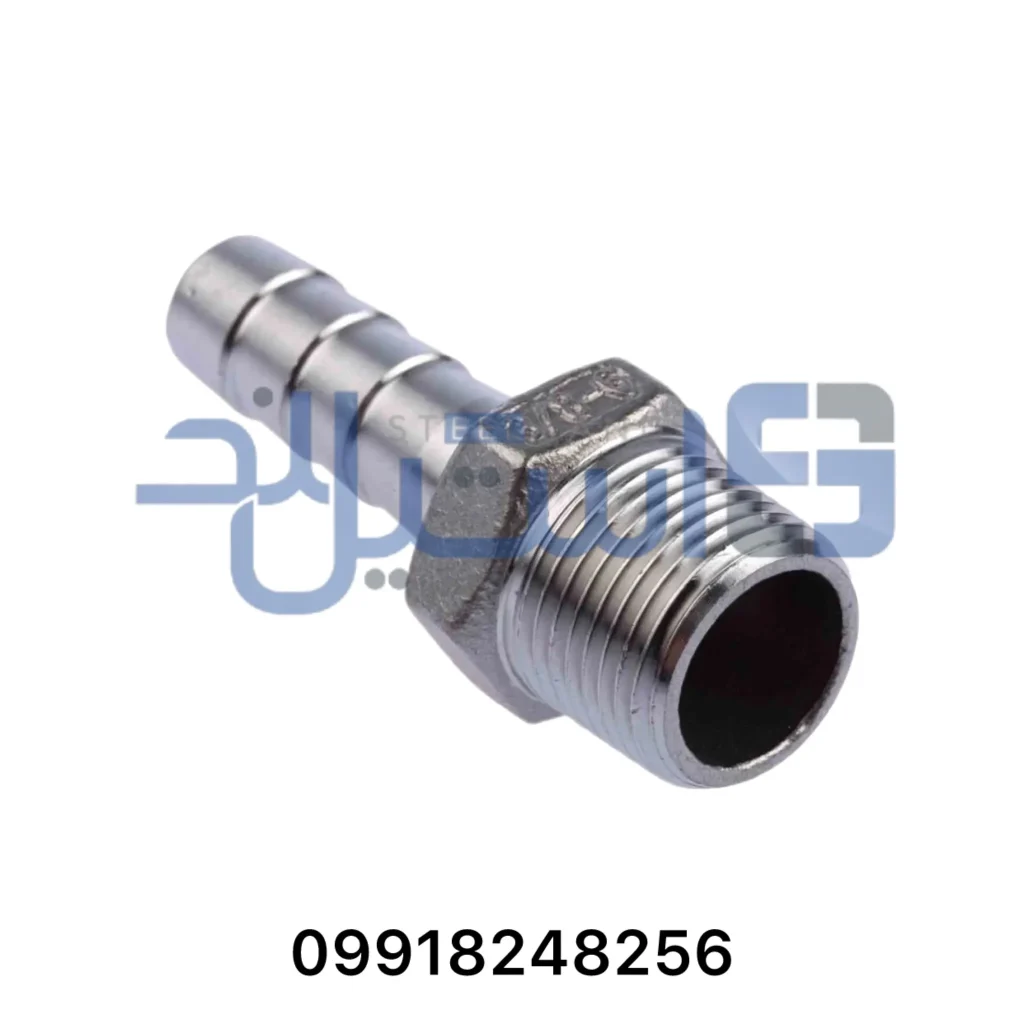

سرشلنگی دنده استیل برای اتصال شیلنگ به بخشی از سیستم دارای رزوه کاربرد دارد. هنگام انتخاب آن باید هم سایز قسمت متصل به شیلنگ و هم مشخصات بخش رزوهای بررسی شود.
این موضوع بهخصوص در تعویض سرشلنگی موجود اهمیت دارد؛ زیرا تنها مشابه بودن قطر ظاهری برای اطمینان از سازگاری کافی نیست.

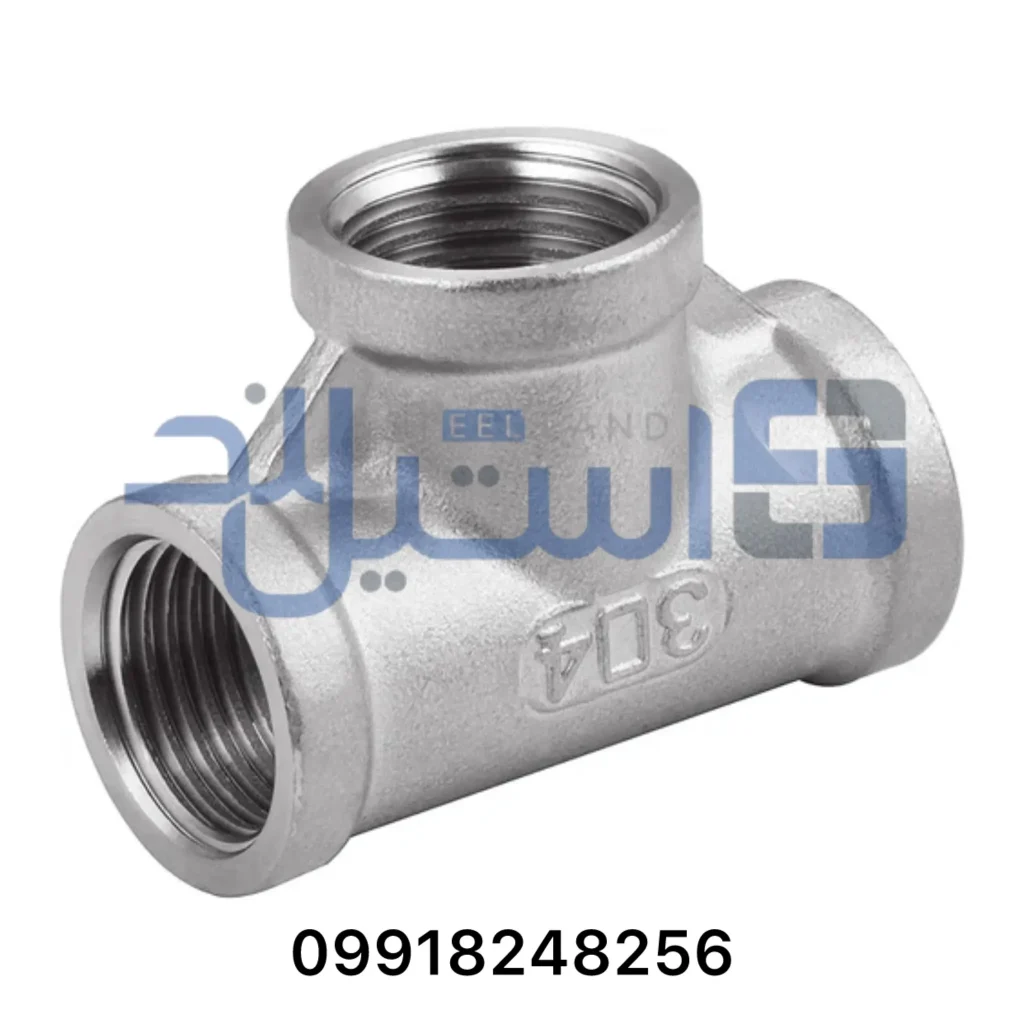

سه راهی دنده استیل برای ایجاد انشعاب یا اتصال سه مسیر رزوهای در یک نقطه استفاده میشود.
برای انتخاب آن باید سایز مسیر اصلی، سایز شاخه و مشخصات رزوهها بررسی شود. اگر سه مسیر همسایز نباشند، مشخصات هر سمت باید هنگام سفارش بهصورت جداگانه اعلام شود.
مغزی استیل دارای رزوه خارجی است و برای اتصال دو قطعه دارای رزوه داخلی به کار میرود. صفحه فعلی استیل لند نیز مغزی را به همین شکل معرفی میکند.
از این نظر، مغزی عملکردی مکمل بوشن دارد؛ بوشن دارای رزوه داخلی است، در حالی که مغزی برای اتصال قطعات مادگی از رزوه خارجی استفاده میکند.
کوپلینگ استیل در ساختار فعلی استیل لند در دسته اتصالات دندهای قرار گرفته است. صفحه محصول موجود، این کالا را بهطور مشخص بهعنوان کوپلینگ کاملاک معرفی میکند که برای اتصال و جداسازی سریع خطوط و شیلنگها استفاده میشود.
به دلیل تفاوت ساختار و تیپهای مختلف این محصول، جزئیات آن بهتر است در صفحه اختصاصی کوپلینگ بررسی شود.

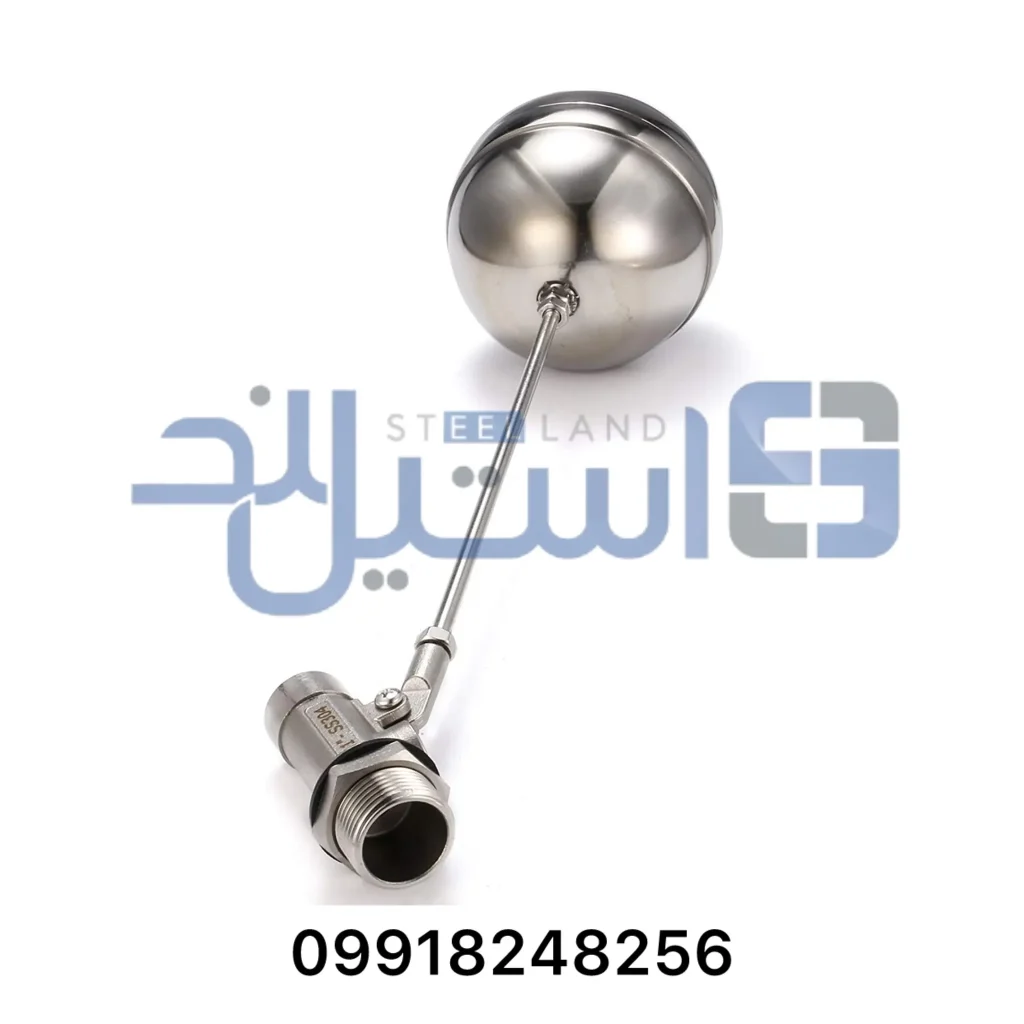

شناور استیل نیز صفحه مستقلی در ساختار فعلی محصولات استیل لند دارد.
کاربرد و معیارهای انتخاب شناور با اتصالاتی مانند بوشن، مغزی یا زانو متفاوت است؛ بنابراین برای جلوگیری از تبدیل صفحه دستهبندی به توضیح مفصل محصول، مشخصات آن را در صفحه اختصاصی خود شناور بررسی میکنیم.
بهطور خلاصه، اگر هدف اتصال مستقیم دو قطعه نری باشد بوشن، برای اتصال دو قطعه مادگی مغزی، برای تغییر جهت زانو، برای ایجاد انشعاب سهراهی و برای تغییر سایز بوشن تبدیلی یا تبدیل دندهای بررسی میشود. در اتصال شیلنگ، تجهیزات سریع یا کاربردهای خاص نیز سرشلنگی، کوپلینگ و سایر قطعات این دسته مطرح میشوند.
انتخاب نهایی باید پس از کنترل سایز و سازگاری رزوه انجام شود؛ زیرا مشابه بودن ظاهر یا اندازه تقریبی دو اتصال، سازگاری رزوهای آنها را تضمین نمیکند.
گرید استنلس استیل یکی از معیارهای مهم در انتخاب اتصالات دندهای استیل است. در این خانواده، بسته به نوع محصول و شرایط تأمین ممکن است از گریدهای مختلف استنلس استیل استفاده شود و برخی محصولات استیل لند نیز بهطور مشخص با عنوان ۳۰۴ و ۳۱۶ عرضه شدهاند؛ از جمله بوشن استیل ۳۰۴ و ۳۱۶ و سردنده استیل ۳۰۴ و ۳۱۶.
انتخاب میان گرید ۳۰۴ و ۳۱۶ باید بر اساس نوع سیال، شرایط محیطی و الزامات فنی خط انجام شود و نباید صرفاً قیمت یا شماره گرید مبنای تصمیم باشد.
استیل ۳۰۴ یکی از گریدهای آستنیتی پرکاربرد استنلس استیل است و در بسیاری از تجهیزات، لولهها و اتصالات صنعتی استفاده میشود.
این گرید میتواند برای بسیاری از کاربردهای عمومی مناسب باشد؛ البته به شرط آنکه شرایط خورندگی محیط و سیال با آن سازگار باشند.
هنگام بررسی اتصال دندهای ۳۰۴ بهتر است مواردی مانند نوع سیال، رطوبت محیط، مواد شیمیایی و شویندههایی که با قطعه تماس دارند و الزامات پروژه در نظر گرفته شوند.
گرید ۳۱۶ از خانواده فولادهای زنگنزن Cr-Ni-Mo است و وجود مولیبدن در این خانواده باعث افزایش مقاومت خوردگی نسبت به گریدهای عمومی بدون مولیبدن در برخی محیطها میشود. Outokumpu نیز گریدهای ۳۱۶/۳۱۶L را در گروه استیلهای آستنیتی حاوی مولیبدن با مقاومت خوردگی بالاتر معرفی میکند.
به همین دلیل، گرید ۳۱۶ در برخی محیطهای خورندهتر یا پروژههایی که مقاومت خوردگی بیشتری موردنیاز است، قابل بررسی است. با این حال ۳۱۶ نیز برای هر محیطی مناسب نیست و انتخاب نهایی باید با شرایط واقعی سرویس تطبیق داده شود.
| معیار | استیل ۳۰۴ | استیل ۳۱۶ |
|---|---|---|
| کاربرد عمومی | بسیار رایج | رایج در شرایط حساستر |
| مقاومت خوردگی | مناسب برای بسیاری از محیطها | بالاتر در برخی محیطهای خورنده |
| وجود مولیبدن در ترکیب متداول | ندارد | دارد |
| محیطهای دارای کلراید | نیازمند بررسی دقیقتر | معمولاً مقاومت بهتری دارد |
| هزینه خرید | معمولاً اقتصادیتر | معمولاً بالاتر |
| معیار انتخاب | شرایط واقعی پروژه | شرایط واقعی پروژه |
وجود مولیبدن در گرید ۳۱۶ یکی از دلایل بهبود مقاومت خوردگی این خانواده نسبت به ۳۰۴ است، اما دما، غلظت مواد خورنده، طراحی اتصال و شرایط بهرهبرداری نیز روی عملکرد واقعی اثر دارند.
هنگام خرید اتصال دندهای، اعلام عبارتهایی مانند «نیم اینچ» یا «یک اینچ» بهتنهایی همیشه برای انتخاب قطعه کافی نیست. علاوه بر سایز، نوع رزوه و مشخصات دو سمت اتصال نیز باید مشخص باشند.
برای انتخاب دقیق بهتر است این موارد بررسی شوند:
این موضوع در محصولاتی مانند بوشن تبدیلی یا تبدیل دندهای اهمیت بیشتری دارد؛ زیرا دو سمت قطعه دارای سایزهای متفاوت هستند.
رزوه نر روی سطح خارجی قطعه قرار دارد، در حالی که رزوه ماده داخل قطعه ایجاد میشود.
برای مثال، بوشن استیل معمولاً برای اتصال قطعاتی با رزوه خارجی به کار میرود، در حالی که مغزی استیل دارای رزوه خارجی است و میتواند دو قطعه دارای رزوه داخلی را به یکدیگر متصل کند.
این تفاوت یکی از اولین مواردی است که باید هنگام انتخاب اتصال بررسی شود.
تمام رزوههایی که از نظر قطر تقریبی مشابه هستند الزاماً با یکدیگر سازگار نیستند.
در سیستمهای لولهکشی استانداردهای مختلفی برای رزوه وجود دارد. برای مثال، NPT و BSP از خانوادههای رایج رزوههای لوله هستند. Swagelok نیز این دو را از متداولترین استانداردهای مورد استفاده در اتصالات رزوهای معرفی میکند. استاندارد ASME B1.20.1 نیز ابعاد و کنترل رزوههایی مانند NPT را تعریف میکند.
اما این نکته به معنی NPT یا BSP بودن تمام محصولات استیل لند نیست. نوع رزوه هر محصول باید از مشخصات همان کالا یا هنگام استعلام تأیید شود.
نوع رزوه فقط به قطر مربوط نیست. فرم، زاویه، گام و مخروطی یا موازی بودن رزوه میتوانند متفاوت باشند.
به همین دلیل استفاده از دو اتصال با سایز ظاهری مشابه اما استاندارد رزوه متفاوت میتواند باعث مونتاژ نامناسب شود. هنگام جایگزینی یک اتصال موجود بهتر است استاندارد رزوه مشخص شود یا نمونه قبلی برای تطبیق بررسی شود. منابع فنی Swagelok نیز برای شناسایی رزوه، اندازه و Thread Pitch را از پارامترهای اصلی تشخیص میدانند.
اگر دو بخش خط دارای سایز یکسان نباشند، باید از اتصال مناسب برای تغییر سایز استفاده شود.
بسته به شکل سیستم میتوان محصولاتی مانند بوشن تبدیلی استیل یا تبدیل دندهای را بررسی کرد.
در زمان سفارش باید سایز سمت بزرگ و کوچک بهصورت جداگانه مشخص شوند.
برای تغییر جهت مسیر میتوان از زانو دنده استیل یا زانو چپقی متناسب با نوع اتصال استفاده کرد.
اگر هدف ایجاد یک شاخه جدید از مسیر اصلی باشد، سهراهی دندهای گزینه مرتبط است. در این حالت نیز سایز مسیر اصلی و شاخه باید مشخص شوند.
در نهایت، انتخاب صحیح اتصال دندهای حاصل تطبیق نوع قطعه، سایز، رزوه، گرید استیل و شرایط سرویس است؛ شباهت ظاهری دو اتصال برای اثبات سازگاری آنها کافی نیست.
اتصالات دندهای استیل در بخشهایی از خطوط لوله و تجهیزات استفاده میشوند که اتصال رزوهای برای مونتاژ، تغییر مسیر، ایجاد انشعاب یا اتصال تجهیزات مناسب باشد.
تنوع قطعات این خانواده باعث میشود بتوان بخشهای مختلف یک سیستم را بدون استفاده از اتصال جوشی در محل رزوه به یکدیگر متصل کرد.
کاربردهای متداول اتصالات دندهای عبارتاند از:
انتخاب قطعه مناسب باید با توجه به وظیفهای که در مسیر دارد انجام شود. برای مثال، برای تغییر جهت از زانو، برای ایجاد انشعاب از سهراهی و برای تغییر سایز از بوشن تبدیلی یا تبدیل دندهای استفاده میشود.
در بسیاری از تجهیزات و خطوط صنعتی، شیرها، پمپها، ابزارها یا تجهیزات جانبی دارای اتصال رزوهای هستند. در چنین شرایطی، اتصالات دندهای میتوانند برای متصل کردن تجهیزات به لوله یا سایر اجزای سیستم استفاده شوند.
محصولاتی مانند سردنده استیل ۳۰۴ و ۳۱۶ میتوانند برای ایجاد یک بخش رزوهای در مسیر استفاده شوند و قطعاتی مانند بوشن یا مغزی نیز امکان اتصال تجهیزات مختلف را فراهم میکنند.
اتصالات دندهای در برخی سیستمهای تأسیساتی نیز برای اتصال لوله، شیر و تجهیزات مورد استفاده قرار میگیرند.
در این کاربردها باید مواردی مانند:
پیش از انتخاب محصول بررسی شوند.
وجود رزوه بهتنهایی به معنی مناسب بودن اتصال برای هر شرایط کاری نیست.
یکی از کاربردهای مهم اتصالات دندهای، اتصال شیرآلات یا تجهیزاتی است که دارای ورودی و خروجی رزوهای هستند.
بسته به نوع رزوه تجهیز میتوان از قطعاتی مانند:
استفاده کرد.
در چنین شرایطی باید نر یا ماده بودن رزوه هر دو سمت مشخص شود.
برای ایجاد یک شاخه جدید از مسیر اصلی میتوان از سهراهی دنده استیل استفاده کرد.
اگر شاخه و مسیر اصلی دارای سایز متفاوت باشند، مشخصات هر سمت باید بهصورت جداگانه بررسی شود و در صورت نیاز از اتصال تبدیلی مناسب استفاده شود.
در نقاطی که مسیر لوله باید تغییر جهت دهد، زانو دنده استیل یا زانو چپقی متناسب با نوع اتصال قابل بررسی است.
تفاوت میان این قطعات بیشتر به ساختار دو سر اتصال مربوط میشود؛ بنابراین انتخاب باید بر اساس رزوه قطعات مجاور انجام شود.
وقتی دو بخش سیستم دارای سایز رزوه متفاوت هستند، میتوان از قطعات تبدیلی استفاده کرد.
بوشن تبدیلی استیل و تبدیل دندهای از محصولات مرتبط با این کاربرد هستند.
هنگام سفارش باید سایز هر دو سمت بهوضوح مشخص باشد.
یکی از مزایای اصلی سیستم رزوهای این است که مونتاژ خود اتصال از طریق رزوه انجام میشود و برای بستن آن نقطه نیازی به جوشکاری نیست.
این موضوع در بخشهایی که انجام جوشکاری دشوار یا نامطلوب است میتواند مزیت اجرایی ایجاد کند.
در بسیاری از اتصالات رزوهای میتوان قطعات را در صورت نیاز از یکدیگر باز کرد.
این ویژگی برای:
کاربرد دارد.
البته پس از باز کردن، وضعیت رزوه و اجزای آببندی باید قبل از مونتاژ مجدد بررسی شوند.
یکی از مزایای این خانواده، تنوع بالای اتصالات است.
در دسته اتصالات دندهای استیل میتوان قطعاتی برای اتصال مستقیم، تغییر جهت، ایجاد انشعاب، تغییر سایز و اتصال تجهیزات مختلف پیدا کرد.
اگر یک شیر، زانو یا اتصال رزوهای دچار مشکل شود، در بسیاری از طراحیها میتوان همان قطعه را بدون تعویض کل مسیر بررسی و جایگزین کرد.
اتصال دندهای با وجود مزایای خود برای همه پروژهها مناسب نیست.
دو اتصال باید از نظر استاندارد و مشخصات رزوه با یکدیگر سازگار باشند.
شباهت ظاهری یا یکسان بودن سایز اسمی برای اثبات سازگاری کافی نیست.
در بسیاری از اتصالات رزوهای، نحوه آببندی اهمیت زیادی دارد.
نوع ماده یا روش آببندی باید با:
سازگار باشد.
استفاده از یک روش ثابت برای تمام اتصالات توصیه نمیشود.
در فشار، دما، ارتعاش یا شرایط فرآیندی خاص ممکن است روش اتصال دیگری نسبت به اتصال رزوهای مناسبتر باشد.
بنابراین نوع اتصال باید از مرحله طراحی خط تعیین شود و صرفاً راحتی نصب معیار انتخاب نباشد.
رزوهها هنگام حمل، نصب یا باز و بسته شدن نامناسب ممکن است آسیب ببینند.
رزوه خراب یا تغییرشکلیافته نباید با اعمال نیروی زیاد به قطعه مقابل بسته شود.
اتصال جوشی و دندهای هرکدام برای شرایط متفاوتی طراحی شدهاند.
| ویژگی | اتصال دندهای | اتصال جوشی |
|---|---|---|
| روش مونتاژ در محل اتصال | رزوه | جوشکاری |
| قابلیت باز کردن | معمولاً دارد | بسیار محدود |
| نیاز به جوشکار در محل اتصال | ندارد | دارد |
| تعویض تجهیزات | معمولاً سادهتر | دشوارتر |
| اتصال دائمی | خیر | بله |
| انتخاب برای شرایط کاری بالا | وابسته به طراحی و مشخصات | وابسته به طراحی و مشخصات |
اتصال دندهای زمانی مزیت دارد که قابلیت باز شدن یا مونتاژ سادهتر موردنیاز باشد. در مقابل، در بخشهایی که اتصال دائمی طراحی شده است، روش جوشی میتواند انتخاب مناسبتری باشد.
اتصالات دندهای و کلمپی هر دو میتوانند قابلیت جداسازی داشته باشند، اما ساختار آنها متفاوت است.
| ویژگی | اتصال دندهای | اتصال کلمپی |
|---|---|---|
| مکانیزم اتصال | درگیری رزوهها | فرول، واشر و گیره |
| قابلیت باز شدن | دارد | دارد |
| سرعت باز و بسته شدن | معمولاً متوسط | معمولاً سریعتر |
| نیاز به واشر بین دو سطح | بسته به طراحی | جزء اصلی سیستم |
| کاربرد در خطوط قابل شستوشوی مکرر | وابسته به طراحی | رایجتر |
| اتصال تجهیزات رزوهای | بسیار مناسب | نیازمند اتصال کلمپی روی تجهیز |
اگر خط از ابتدا با سیستم کلمپی طراحی شده باشد، بهتر است از قطعات خانواده اتصالات کلمپی استیل استفاده شود. در مقابل، برای تجهیزات و خطوط دارای رزوه، اتصالات دندهای انتخاب طبیعیتری هستند.
هیچکدام از این روشها بهصورت مطلق بهترین انتخاب نیستند.
انتخاب باید بر اساس موارد زیر انجام شود:
در بسیاری از پروژهها ممکن است هر سه روش اتصال در بخشهای مختلف یک سیستم مورد استفاده قرار گیرند.
برای خرید اتصالات دندهای استیل ابتدا باید مشخص شود هر قطعه چه وظیفهای در خط دارد. انتخاب فقط بر اساس نام یا سایز تقریبی میتواند باعث خرید قطعهای شود که از نظر نوع رزوه یا ساختار اتصال با تجهیزات موجود سازگار نیست.
پیش از سفارش بهتر است نوع اتصال، سایز، گرید استیل، مشخصات رزوه و شرایط کاری خط مشخص شوند.
هر قطعه در سیستم رزوهای کاربرد متفاوتی دارد:
به همین دلیل اولین مرحله خرید، تعیین وظیفه واقعی اتصال در خط است.
در اتصالات همسایز، اعلام یک سایز ممکن است کافی باشد؛ اما در قطعات تبدیلی باید اندازه هر دو سمت مشخص شود.
برای مثال هنگام خرید بوشن تبدیلی استیل باید سایز ورودی و خروجی بهصورت جداگانه اعلام شوند.
در سهراهیهای تبدیلی نیز در صورت متفاوت بودن شاخه، سایز هر مسیر باید مشخص شود.
یکی از خطاهای متداول در سفارش اتصالات دندهای، مشخص نکردن نوع رزوه است.
پیش از خرید باید بدانید اتصال موردنیاز:
برای مثال بوشن استیل ۳۰۴ و ۳۱۶ و مغزی استیل از نظر ساختار رزوه کاربرد متفاوتی دارند و جایگزین مستقیم یکدیگر نیستند.
یکسان بودن سایز اسمی الزاماً به معنی سازگاری دو رزوه نیست.
اگر استاندارد رزوه در نقشه، دیتاشیت تجهیز یا قطعه موجود مشخص شده است، همان مشخصات باید هنگام سفارش اعلام شود.
اگر استاندارد مشخص نیست، بهتر است نمونه قبلی، تصویر واضح یا اندازههای اتصال بررسی شوند و صرفاً از روی ظاهر تصمیمگیری نشود.
برای برخی محصولات این دسته، گزینههای ۳۰۴ و ۳۱۶ وجود دارند؛ از جمله بوشن استیل ۳۰۴ و ۳۱۶ و سردنده استیل ۳۰۴ و ۳۱۶.
برای انتخاب گرید باید عواملی مانند موارد زیر بررسی شوند:
انتخاب ۳۰۴ یا ۳۱۶ صرفاً بر اساس اختلاف قیمت توصیه نمیشود.
اگر قرار است یک اتصال قبلی تعویض شود، بهترین کار ثبت مشخصات همان قطعه قبل از سفارش است.
اطلاعات مفید شامل:
است.
این موضوع بهخصوص برای قطعاتی مانند زانو چپقی، تبدیل، سردنده و کوپلینگ اهمیت دارد که ممکن است از نظر ظاهر مدلهای مختلفی داشته باشند.
عبارتهایی مانند «زانو یک اینچ» یا «بوشن نیم اینچ» ممکن است برای انتخاب قطعی کافی نباشند.
نوع رزوه و ساختار دو سر اتصال نیز باید مشخص شوند.
بوشن و مغزی هر دو برای اتصال دو بخش سیستم استفاده میشوند، اما ساختار رزوه آنها متفاوت است.
بنابراین قبل از سفارش باید رزوه قطعات مقابل بررسی شود.
هر دو برای تغییر مسیر استفاده میشوند، اما نوع اتصال دو سر آنها یکسان نیست.
اگر قطعه جایگزین خریداری میشود، باید فرم رزوه هر دو سمت کنترل شود.
در یک اتصال تبدیلی، فقط دانستن سایز بزرگتر کافی نیست. سایز هر دو سمت باید مشخص باشد.
این موضوع برای بوشن تبدیلی استیل و تبدیل دندهای اهمیت ویژهای دارد.
خرید استیل ۳۰۴ فقط به دلیل قیمت پایینتر یا انتخاب ۳۱۶ صرفاً به دلیل تصور «بهتر بودن» آن، روش دقیقی نیست.
گرید باید با شرایط کاری هماهنگ شود.
اگر دو اتصال بهراحتی با یکدیگر درگیر نمیشوند، نباید با اعمال نیروی زیاد آنها را بست.
مشکل ممکن است از:
باشد.
عملکرد یک اتصال رزوهای فقط به خود قطعه وابسته نیست. روش و متریال آببندی نیز باید با نوع رزوه، سیال و شرایط خط سازگار باشد.
قیمت محصولات این دسته بر اساس مشخصات هر قطعه متفاوت است و نمیتوان یک قیمت واحد برای «اتصالات دندهای استیل» در نظر گرفت.
قیمت یک بوشن، زانو، سهراهی، سردنده یا کوپلینگ یکسان نیست؛ زیرا ساختار و میزان متریال مصرفی آنها متفاوت است.
با افزایش سایز، ابعاد و معمولاً مقدار متریال مورد استفاده نیز افزایش مییابد. در نتیجه سایز یکی از عوامل مؤثر بر قیمت است.
اتصالات ۳۰۴ و ۳۱۶ معمولاً شرایط قیمت متفاوتی دارند و هنگام مقایسه باید گرید یکسان در نظر گرفته شود.
قطعات تبدیلی، زانوها، سهراهیها و اتصالات دارای ساختار پیچیدهتر ممکن است قیمت متفاوتی نسبت به یک اتصال مستقیم ساده داشته باشند.
دقت ساخت رزوه اهمیت زیادی دارد. رزوه باید از نظر ابعاد و فرم با قطعه مقابل سازگار باشد و آسیب یا نقص قابل مشاهده نداشته باشد.
کیفیت ماشینکاری و ساخت میتواند روی قیمت محصول اثر بگذارد.
تعداد موردنیاز پروژه نیز ممکن است روی شرایط تأمین و قیمت نهایی اثر داشته باشد.
در پروژههای بزرگ بهتر است لیست کامل اتصالات بر اساس نوع، سایز و تعداد تهیه شود.
قیمت مواد اولیه و شرایط تأمین در طول زمان تغییر میکند؛ بنابراین برای دریافت قیمت دقیق باید مشخصات محصول در زمان خرید استعلام شود.
| مشخصات | اطلاعات موردنیاز |
|---|---|
| نوع اتصال | بوشن، زانو، سهراهی، سردنده، مغزی و… |
| سایز | سایز دقیق اتصال |
| سایز دوم | برای قطعات تبدیلی |
| نوع رزوه | نر یا ماده |
| استاندارد رزوه | در صورت مشخص بودن |
| گرید | ۳۰۴، ۳۱۶ یا گرید موردنیاز |
| تعداد | تعداد هر سایز |
| کاربرد | نوع خط یا تجهیز |
| نمونه قبلی | تصویر یا مشخصات در صورت جایگزینی |
هرچه این اطلاعات کاملتر باشند، احتمال انتخاب اشتباه کاهش پیدا میکند.
برای خرید اتصالات دندهای بهتر است ابتدا لیست قطعات موردنیاز بر اساس نوع اتصال، سایز، گرید و تعداد تهیه شود.
اگر قطعه برای تعمیر یک سیستم موجود خریداری میشود، مشخصات رزوه یا نمونه قبلی نیز باید بررسی شود.
در دسته اتصالات دندهای استیل میتوانید انواع محصولات این خانواده شامل بوشن، بوشن تبدیلی، زانو، سهراهی، سردنده، سرشلنگی، مغزی، کوپلینگ و سایر قطعات مرتبط را بررسی کنید.
برای محصولاتی که نیاز به بررسی اختصاصی دارند نیز بهتر است مشخصات همان صفحه محصول مبنای انتخاب قرار گیرد، نه توضیحات عمومی دستهبندی.
اتصالات دندهای استیل مجموعهای از قطعات رزوهای هستند که برای اتصال لولهها، شیرآلات و تجهیزات، تغییر مسیر، ایجاد انشعاب یا تغییر سایز در سیستم لولهکشی استفاده میشوند.
این خانواده شامل محصولاتی مانند بوشن، مغزی، زانو، سهراهی، سردنده، تبدیل و سایر اتصالات رزوهای است.
در اتصال دندهای، دو قطعه از طریق درگیری رزوهها به یکدیگر متصل میشوند و در محل اتصال نیازی به جوشکاری نیست.
اتصال جوشی ساختار دائمیتری دارد، در حالی که بسیاری از اتصالات دندهای را میتوان برای تعمیر یا تعویض تجهیزات باز کرد.
انتخاب بین این دو روش باید بر اساس طراحی، فشار و دمای کاری، نوع سیال و الزامات پروژه انجام شود.
هیچکدام برای تمام کاربردها بهصورت مطلق بهتر نیستند.
استیل ۳۰۴ برای بسیاری از کاربردهای عمومی استفاده میشود، در حالی که ۳۱۶ در برخی محیطهای خورندهتر مقاومت بیشتری دارد.
برای انتخاب باید مواردی مانند نوع سیال، شرایط محیطی، مواد شیمیایی و الزامات فنی پروژه بررسی شوند.
رزوه نر روی سطح خارجی قطعه قرار دارد و رزوه ماده داخل قطعه ایجاد شده است.
برای مثال، بوشن معمولاً دارای رزوه داخلی است، در حالی که مغزی دارای رزوه خارجی است. به همین دلیل این دو قطعه وظایف متفاوتی در سیستم دارند.
الزاماً خیر.
یکسان بودن سایز اسمی بهتنهایی سازگاری رزوه را تضمین نمیکند. نوع و استاندارد رزوه، گام، فرم و نر یا ماده بودن اتصال نیز باید بررسی شوند.
اگر اتصال برای جایگزینی قطعه موجود خریداری میشود، بهتر است مشخصات یا نمونه قبلی نیز کنترل شود.
بوشن برای اتصال قطعات دارای رزوه خارجی استفاده میشود و معمولاً دارای رزوه داخلی است.
مغزی برعکس، دارای رزوه خارجی است و برای اتصال دو قطعه دارای رزوه داخلی کاربرد دارد.
بنابراین انتخاب میان این دو به نوع رزوه قطعات مقابل بستگی دارد.
بوشن تبدیلی استیل زمانی استفاده میشود که دو بخش رزوهای دارای سایز متفاوت باشند.
برای سفارش آن باید سایز هر دو سمت اتصال مشخص شود.
زانو دنده استیل برای تغییر جهت مسیر در یک سیستم رزوهای استفاده میشود.
قبل از خرید باید سایز و مشخصات رزوه دو سمت با قطعات مجاور تطبیق داده شوند.
هر دو برای تغییر جهت مسیر استفاده میشوند، اما نوع اتصال دو سر آنها متفاوت است.
در زانو چپقی معمولاً ساختار نر و ماده دو طرف با زانو دنده معمولی تفاوت دارد؛ بنابراین قطعه باید بر اساس نوع اتصال موجود در خط انتخاب شود.
سهراهی دنده برای ایجاد انشعاب از خط اصلی یا اتصال سه مسیر رزوهای در یک نقطه استفاده میشود.
هنگام انتخاب باید سایز مسیر اصلی و شاخه انشعاب مشخص باشند.
سردنده استیل ۳۰۴ و ۳۱۶ برای ایجاد یا تکمیل یک اتصال رزوهای در سیستم استفاده میشود و میتواند واسط میان لوله و تجهیز دارای اتصال دندهای باشد.
هر دو میتوانند برای تغییر سایز در سیستم رزوهای استفاده شوند، اما ساختار اتصال آنها یکسان نیست.
انتخاب باید بر اساس نوع رزوه قطعات موجود و نحوه اتصال موردنیاز انجام شود. در هر دو حالت، سایز ورودی و خروجی باید مشخص باشند.
روش آببندی به نوع رزوه و طراحی سیستم بستگی دارد.
متریال و روش آببندی باید با نوع رزوه، سیال، فشار، دما و الزامات پروژه سازگار باشند. یک روش واحد را نمیتوان برای تمام اتصالات توصیه کرد.
در بسیاری از سیستمهای رزوهای بله. اتصال را میتوان برای تعمیر، تعویض تجهیزات یا تغییر بخشی از خط باز کرد.
قبل از مونتاژ مجدد باید سلامت رزوهها و اجزای آببندی بررسی شود.
برای انتخاب دقیقتر بهتر است اطلاعات زیر مشخص باشند:
برای مشاهده محصولات میتوانید وارد دسته اتصالات دندهای استیل شوید.
دنبال چی میگردی؟
