اتصالات کلمپی استیل یکی از پرکاربردترین انواع اتصالات در خطوط انتقال سیالات و تجهیزات فرآیندی است که به دلیل امکان نصب، باز کردن و سرویس آسان، در صنایع غذایی، لبنی، دارویی، نوشیدنی و خطوط بهداشتی مورد استفاده قرار میگیرد. این سیستم از قطعاتی مانند سه راهی کلمپی، فرول، واشر، کلمپ استیل ۳۰۴ و ۳۱۶ و گیره کلمپ استیل ۳۰۴ تشکیل میشود و برای تغییر مسیر یا سایز خط نیز میتوان از زانو و تبدیل کلمپی استیل استفاده کرد. هنگام انتخاب اتصالات کلمپی باید سایز، گرید استیل، نوع واشر و شرایط کاری خط بهصورت هماهنگ بررسی شوند.
اتصالات کلمپی استیل یا Tri-Clamp نوعی اتصال مکانیکی برای خطوط لوله و تجهیزات فرآیندی هستند که امکان اتصال و جداسازی سریع اجزای خط را فراهم میکنند. ساختار متداول این اتصال از دو فرول، یک واشر یا گسکت و یک کلمپ تشکیل میشود.
در این سیستم، دو فرول روبهروی یکدیگر قرار میگیرند، واشر بین آنها قرار داده میشود و سپس کلمپ دور لبه فرولها بسته میشود. این طراحی باعث شده اتصالات کلمپی برای خطوطی که نیاز به بازکردن دورهای، بازرسی، شستوشو یا تعویض قطعات دارند گزینهای کاربردی باشند.
در استیل لند، محصولات مختلفی در این خانواده وجود دارند؛ از جمله سه راهی کلمپی استیل، فرول کلمپ، واشر کلمپ، کلمپ استیل ۳۰۴ و ۳۱۶ و گیره کلمپ استیل ۳۰۴. همچنین برای تغییر قطر خط میتوان از تبدیل کلمپی استیل استفاده کرد. صفحات کلمپ، گیره و تبدیل در ساختار فعلی سایت استیل لند و دسته اتصالات کلمپی ثبت شدهاند.
برای انتخاب صحیح اتصالات کلمپی بهتر است ابتدا اجزای تشکیلدهنده این سیستم را بشناسیم.

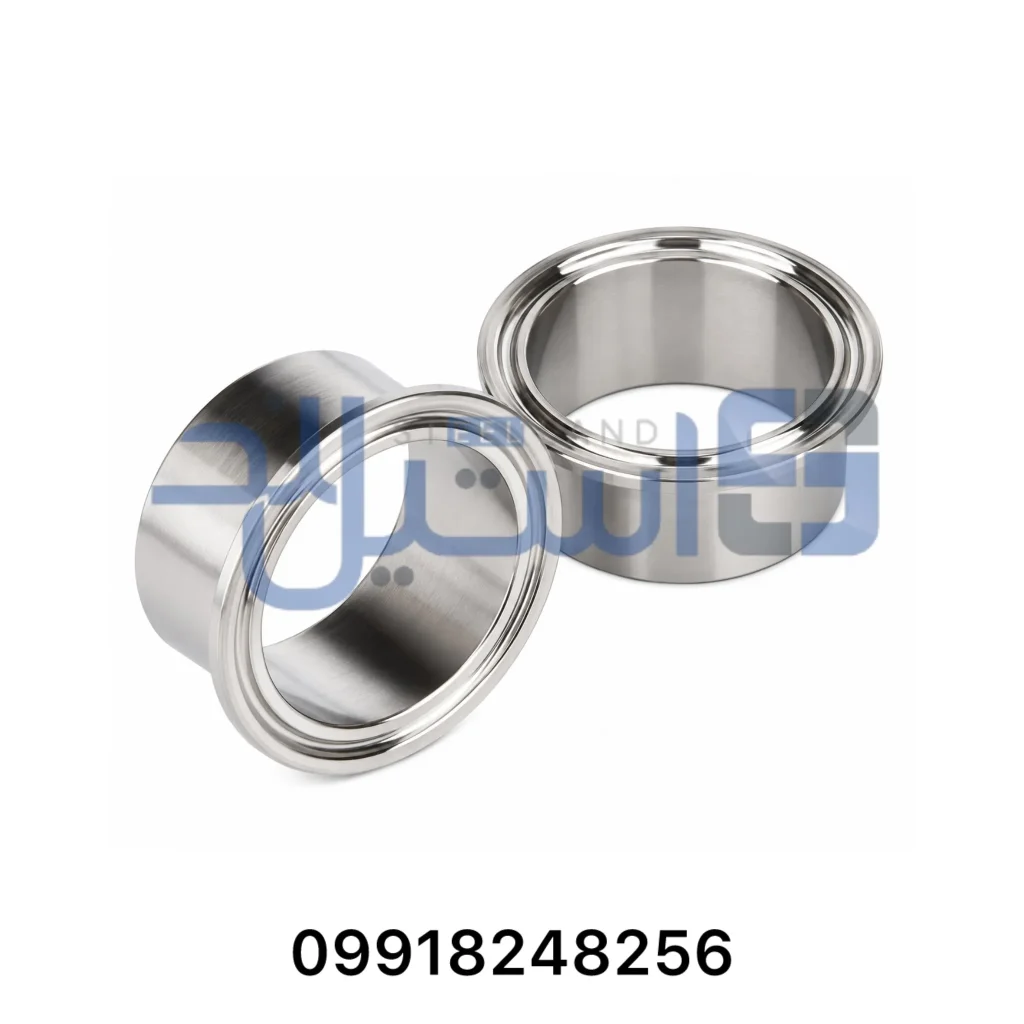

فرول قطعهای است که در دو سمت اتصال قرار میگیرد و لبه مخصوص آن محل قرارگیری واشر و درگیری کلمپ را ایجاد میکند. در یک اتصال کامل، دو فرول مقابل یکدیگر قرار میگیرند.
فرولها باید از نظر سایز و فرم اتصال با یکدیگر و با کلمپ مورد استفاده سازگار باشند.
واشر یا گسکت کلمپ بین دو فرول قرار میگیرد و نقش اصلی در آببندی محل اتصال دارد.
واشرهای کلمپی با متریالهای مختلف تولید میشوند؛ بنابراین نوع واشر باید علاوه بر سایز، با سیال و شرایط کاری خط نیز سازگار باشد. تولیدکنندگان تخصصی این اتصالات، گسکتهایی با متریالهای متفاوت مانند EPDM، سیلیکون، FKM، نیتریل و PTFE عرضه میکنند.

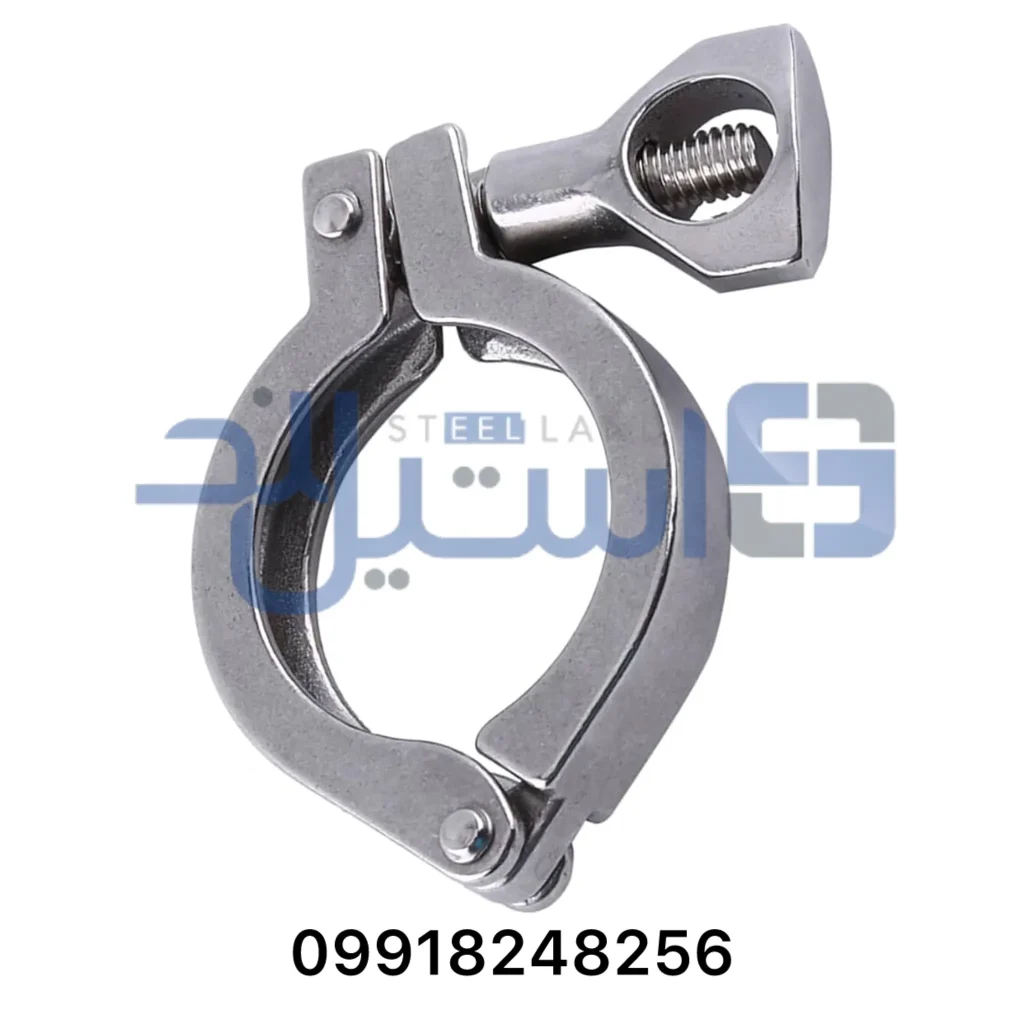

گیره کلمپ قطعه فلزی نگهدارندهای است که دور دو فرول بسته میشود و آنها را در موقعیت مناسب نگه میدارد.
در استیل لند، گیره کلمپ استیل ۳۰۴ بهصورت یک محصول مستقل عرضه شده و صفحه محصول فعلی آن، عرضه گیره بهصورت تکی را نیز مشخص کرده است.

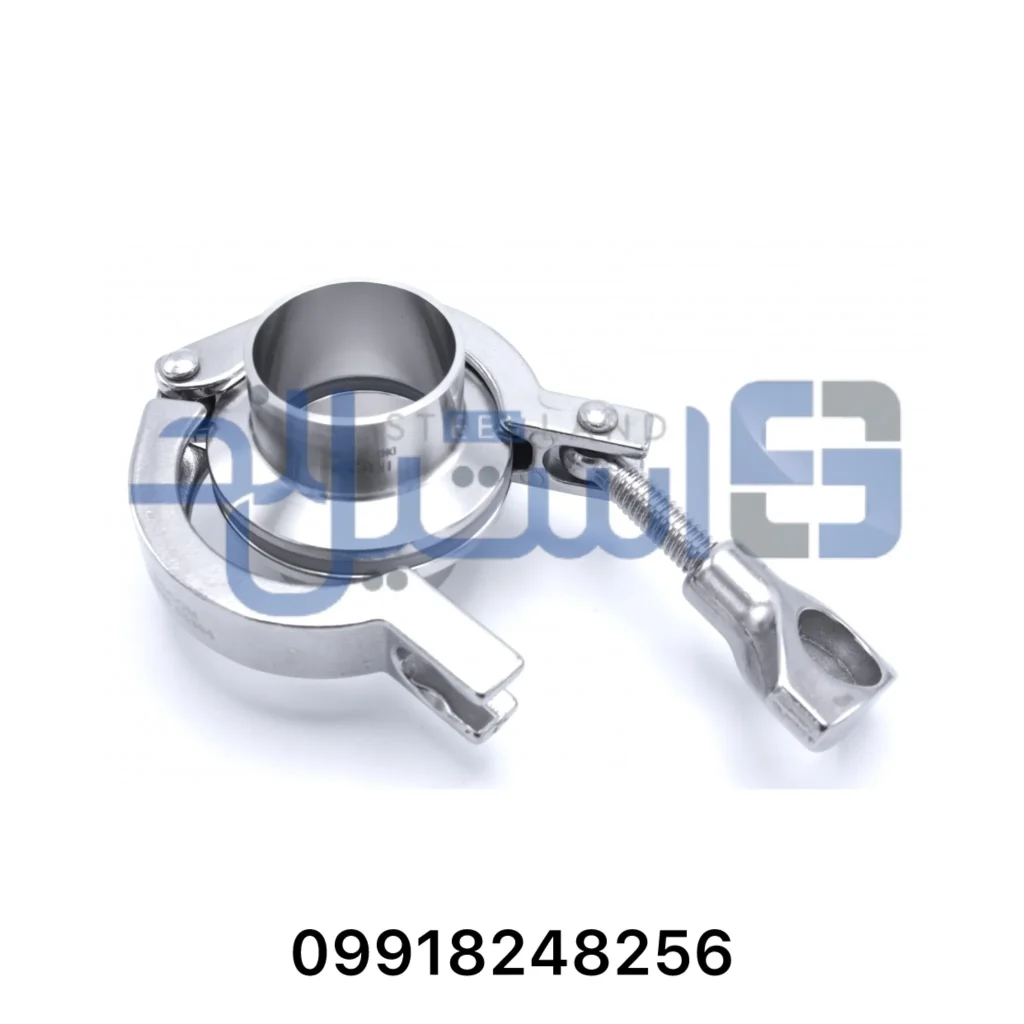

در ساختار محصولات استیل لند، منظور از کلمپ کامل استیل تنها گیره فلزی نیست، بلکه مجموعه کامل اتصال کلمپی است.
بهصورت ساده:
فرول + واشر + فرول + گیره کلمپ = کلمپ کامل
بنابراین هنگام خرید باید مشخص شود که فقط گیره جایگزین موردنیاز است یا مجموعه کامل اتصال. صفحه کلمپ استیل ۳۰۴ و ۳۱۶ نیز بهصورت مستقل در دسته اتصالات کلمپی سایت استیل لند قرار دارد.
اتصالات کلمپی استیل بیشتر در خطوطی استفاده میشوند که علاوه بر آببندی مناسب، امکان باز کردن سریع اتصال برای بازرسی، شستوشو، تعمیر یا تعویض قطعات اهمیت دارد. به همین دلیل این نوع اتصال در بسیاری از خطوط فرآیندی و بهداشتی کاربرد گستردهای دارد.
تنوع قطعاتی مانند سه راهی کلمپی استیل، زانو، تبدیل کلمپی استیل، فرول و کلمپ باعث میشود بتوان مسیرهای مختلف یک خط لوله را با ساختار کلمپی طراحی و اجرا کرد.
در صنایع غذایی، قابلیت دسترسی به داخل خطوط و امکان نظافت تجهیزات اهمیت زیادی دارد. سیستم کلمپی به دلیل قابلیت باز و بسته شدن، برای اتصال بخشهای مختلف خطوط انتقال مواد غذایی مورد استفاده قرار میگیرد.
از این اتصالات میتوان در خطوط مربوط به:
استفاده کرد.
نوع استیل و واشر مورد استفاده باید بر اساس نوع ماده عبوری و شرایط کاری خط انتخاب شود.
در خطوط تولید شیر و فرآوردههای لبنی، تجهیزات و مسیرهای انتقال معمولاً نیازمند شستوشو و بازبینی منظم هستند.
اتصالات کلمپی میتوانند در بخشهایی مانند:
مورد استفاده قرار گیرند.
برای ایجاد انشعاب در چنین خطوطی میتوان از سه راهی کلمپی استیل و برای تغییر قطر مسیر از تبدیل کلمپی استیل استفاده کرد.
در خطوط تولید نوشیدنی نیز اتصال بخشهای مختلف سیستم انتقال باید به شکلی انجام شود که امکان سرویس و نظافت دورهای وجود داشته باشد.
اتصالات کلمپی میتوانند در خطوط تولید و انتقال:
مورد استفاده قرار گیرند.
در صنایع دارویی و برخی خطوط بهداشتی، کیفیت سطح داخلی تجهیزات، قابلیت نظافت و کنترل اتصالات اهمیت بالایی دارد.
سیستم کلمپی به دلیل قابلیت جداسازی اجزا میتواند در بخشهای مختلف خطوط فرآیندی مورد استفاده قرار گیرد؛ البته انتخاب نوع استیل، واشر و مشخصات اتصال باید بر اساس الزامات فنی همان خط انجام شود.
در این سیستم، فرول کلمپ استیل ۳۰۴ و ۳۱۶ نقش اصلی در تشکیل سطح اتصال را دارد و در کنار واشر و گیره، مجموعه اتصال را تشکیل میدهد.
اتصالات کلمپی فقط برای اتصال دو لوله به یکدیگر استفاده نمیشوند. این سیستم میتواند در ورودی و خروجی مخازن، تجهیزات فرآیندی، پمپها و بخشهای مختلف خطوط انتقال نیز مورد استفاده قرار گیرد.
در چنین کاربردهایی، فرول میتواند روی خروجی تجهیز یا لوله نصب شود و سپس اتصال با استفاده از واشر و گیره کلمپ تکمیل شود.
یکی از دلایل اصلی استفاده از این سیستم، ترکیب اتصال قابل باز شدن با ساختار نسبتاً ساده آن است.
مهمترین مزایای اتصالات کلمپی عبارتاند از:
برخلاف اتصال جوشی که برای جداسازی نیاز به برش دارد، در سیستم کلمپی میتوان با باز کردن گیره، دو بخش اتصال را از یکدیگر جدا کرد.
این ویژگی برای خطوطی که نیاز به:
دارند اهمیت زیادی دارد.
ساختار کلمپی باعث میشود باز کردن و مونتاژ مجدد اتصال نسبت به بسیاری از روشهای اتصال دائمی سادهتر باشد.
این موضوع بهخصوص هنگام سرویس تجهیزات یا تعویض قطعات خط اهمیت پیدا میکند.
در یک اتصال کلمپی، اجزایی مانند واشر و گیره را میتوان بدون تعویض کل مسیر بررسی و در صورت نیاز جایگزین کرد.
برای مثال اگر تنها بست اتصال آسیب دیده باشد، میتوان گیره کلمپ استیل ۳۰۴ را بهصورت مستقل بررسی یا تعویض کرد.
در صورتی که کل مجموعه اتصال موردنیاز باشد، کلمپ استیل ۳۰۴ و ۳۱۶ بهعنوان مجموعه کامل انتخاب میشود.
سیستم کلمپی تنها یک اتصال مستقیم نیست و میتوان با استفاده از قطعات مختلف، مسیر لوله را طراحی کرد.
این خانواده شامل مواردی مانند:
است.
این تنوع باعث میشود بخشهای مختلف یک خط فرآیندی را بتوان با ساختار کلمپی به یکدیگر متصل کرد.
در خطوطی که تجهیزات باید بهصورت منظم بازبینی یا تمیز شوند، قابلیت جداسازی اتصال یک مزیت مهم محسوب میشود.
به همین دلیل اتصالات کلمپی در پروژههایی که تعمیر و نگهداری دورهای بخشی از فرآیند بهرهبرداری است، کاربرد زیادی دارند.
هر روش اتصال کاربرد خاص خود را دارد و انتخاب میان آنها باید بر اساس طراحی خط، فشار و دمای کاری، نوع سیال و شرایط سرویس انجام شود.
| ویژگی | اتصال کلمپی | اتصال جوشی | اتصال رزوهای |
|---|---|---|---|
| قابلیت باز و بسته شدن | بالا | بسیار محدود | دارد |
| سرعت جداسازی | بالا | پایین | متوسط |
| نیاز به جوشکاری هنگام مونتاژ نهایی | ندارد | دارد | ندارد |
| مناسب سرویس دورهای | بسیار مناسب | محدودتر | مناسب |
| امکان تعویض واشر | دارد | معمولاً ندارد | بسته به نوع اتصال |
| کاربرد در خطوط فرآیندی بهداشتی | رایج | رایج با طراحی مناسب | محدودتر و وابسته به کاربرد |
| تنوع در زانو، سه راهی و تبدیل | بالا | بالا | بالا |
هیچکدام از این روشها بهصورت مطلق جایگزین دیگری نیستند. در بخشهایی که اتصال دائمی موردنیاز است، جوشکاری میتواند انتخاب مناسبتری باشد؛ اما در نقاطی که باید مرتب باز شوند، سیستم کلمپی مزیت اجرایی بیشتری دارد.
برای مشاهده قطعات این سیستم میتوانید محصولات موجود در دسته اتصالات کلمپی استیل را بررسی کنید.
یکی از مهمترین نکات هنگام خرید اتصالات کلمپی استیل، انتخاب گرید مناسب است. بسیاری از قطعات این خانواده با استیل ۳۰۴ یا ۳۱۶ تولید میشوند و انتخاب میان این دو باید بر اساس نوع سیال، شرایط محیطی، شیوه شستوشو و الزامات فنی خط انجام شود.
در دسته اتصالات کلمپی استیل، محصولاتی مانند کلمپ استیل ۳۰۴ و ۳۱۶ و فرول کلمپ استیل ۳۰۴ و ۳۱۶ برای استفاده در خطوط مختلف قابل بررسی هستند.
استیل ۳۰۴ یکی از گریدهای پرکاربرد در ساخت تجهیزات و اتصالات استیل است و برای بسیاری از خطوط عمومی فرآیندی، غذایی و انتقال سیالات مورد استفاده قرار میگیرد.
این گرید معمولاً زمانی انتخاب میشود که:
استیل ۳۰۴ در بسیاری از کاربردهای عمومی میتواند گزینه اقتصادیتری نسبت به ۳۱۶ باشد، اما انتخاب نهایی باید بر اساس شرایط واقعی خط انجام شود.
استیل ۳۱۶ در مقایسه با ۳۰۴ مقاومت بهتری در برابر برخی محیطهای خورنده، بهویژه شرایط دارای کلراید، دارد. به همین دلیل در پروژههایی که شرایط سیال یا شستوشو حساستر است، استفاده از گرید ۳۱۶ بیشتر مورد توجه قرار میگیرد.
این گرید میتواند برای مواردی مانند:
مورد بررسی قرار گیرد.
با این حال، استفاده از استیل ۳۱۶ بهتنهایی تضمینکننده مناسب بودن اتصال برای هر سیالی نیست و باید کل شرایط کاری خط بررسی شود.
| ویژگی | استیل ۳۰۴ | استیل ۳۱۶ |
|---|---|---|
| کاربرد عمومی | بسیار رایج | رایج در شرایط حساستر |
| مقاومت در برابر خوردگی | مناسب در بسیاری از محیطها | معمولاً بالاتر |
| مقاومت در محیطهای حاوی کلراید | محدودتر | بهتر |
| کاربرد در خطوط غذایی | قابل استفاده با بررسی شرایط | قابل استفاده و رایج |
| کاربرد در خطوط حساستر | وابسته به شرایط | معمولاً انتخاب مناسبتری |
| قیمت | معمولاً اقتصادیتر | معمولاً بالاتر |
انتخاب بین ۳۰۴ و ۳۱۶ نباید فقط بر اساس قیمت انجام شود. اگر گرید نامناسب برای یک محیط خورنده انتخاب شود، هزینه تعمیر، تعویض و توقف خط میتواند بسیار بیشتر از اختلاف اولیه قیمت باشد.
در یک سیستم کلمپی، تمام اجزای اتصال باید از نظر سایز با یکدیگر هماهنگ باشند.
این اجزا شامل:
هستند.
برای مثال، هنگام انتخاب سه راهی کلمپی استیل باید سایز ورودی و خروجی آن با لوله و سایر فرولهای موجود در خط هماهنگ باشد.
یکی از اشتباهات رایج، انتخاب کلمپ تنها بر اساس قطر ظاهری لوله است.
در سیستمهای کلمپی باید موارد زیر بررسی شوند:
ممکن است دو اتصال دارای قطر لوله متفاوت باشند اما در برخی سایزها از فلنج کلمپی مشابه استفاده کنند؛ بنابراین بهتر است مشخصات واقعی فرول یا نمونه اتصال هنگام سفارش اعلام شود.
فرول یکی از مهمترین قطعات اتصال کلمپی است و باید با لوله، واشر و گیره هماهنگ باشد.
هنگام انتخاب فرول کلمپ استیل ۳۰۴ و ۳۱۶ بهتر است موارد زیر مشخص باشند:
دو فرولی که روبهروی یکدیگر قرار میگیرند باید از نظر سطح اتصال و ابعاد با یکدیگر سازگار باشند.
واشر یا گسکت کلمپ نقش اصلی را در آببندی بین دو فرول بر عهده دارد. به همین دلیل انتخاب آن تنها بر اساس قطر کافی نیست.
در انتخاب واشر باید موارد زیر بررسی شوند:
واشرهای کلمپی بسته به کاربرد میتوانند از متریالهای مختلفی ساخته شوند. انتخاب جنس مناسب باید متناسب با پروژه انجام شود و نمیتوان یک نوع واشر را برای تمام خطوط توصیه کرد.
پس از قرار گرفتن واشر بین دو فرول، مجموعه با گیره کلمپ بسته میشود.
اگر تنها بست فلزی اتصال نیاز به تعویض داشته باشد، میتوان گیره کلمپ استیل ۳۰۴ را بهصورت مستقل انتخاب کرد.
اما اگر مجموعه کامل اتصال موردنیاز باشد، باید کلمپ استیل ۳۰۴ و ۳۱۶ متناسب با مشخصات خط بررسی شود.
گیره باید از نظر قطر و فرم داخلی با فلنج دو فرول هماهنگ باشد تا پس از بسته شدن، فشار اتصال بهصورت مناسب روی مجموعه اعمال شود.
اگر قطر دو بخش از خط یکسان نباشد، استفاده از تبدیل کلمپی استیل امکان اتصال بخشهایی با سایز متفاوت را فراهم میکند.
هنگام انتخاب تبدیل باید مشخص شود:
در طراحی یک سیستم کلمپی بهتر است تمام اجزا بهصورت یک مجموعه بررسی شوند؛ زیرا انتخاب صحیح یک قطعه، بدون هماهنگی با فرول، واشر، گیره و لولههای مجاور، برای ایجاد یک اتصال مناسب کافی نیست.
برای خرید اتصالات کلمپی استیل بهتر است تمام اجزای اتصال بهصورت یک مجموعه بررسی شوند. انتخاب یک کلمپ یا فرول صرفاً بر اساس ظاهر و قطر تقریبی ممکن است باعث ناسازگاری قطعات در زمان نصب شود.
پیش از سفارش محصولات دسته اتصالات کلمپی استیل بهتر است مشخصات خط، سایز اتصالات، گرید استیل و نوع سیال مشخص باشد.
اولین مرحله، تعیین سایز صحیح اتصال است. برای این کار بهتر است اطلاعات زیر در اختیار فروشنده قرار گیرد:
این موضوع بهخصوص هنگام خرید فرول، واشر و گیره اهمیت زیادی دارد؛ زیرا تمام این قطعات باید از نظر ابعادی با یکدیگر هماهنگ باشند.
بسته به شرایط پروژه ممکن است استیل ۳۰۴ یا ۳۱۶ موردنیاز باشد.
هنگام انتخاب محصولاتی مانند کلمپ استیل ۳۰۴ و ۳۱۶ یا فرول کلمپ استیل ۳۰۴ و ۳۱۶ باید گرید موردنیاز از ابتدا مشخص شود تا تمام اجزای خط با طراحی پروژه هماهنگ باشند.
شرایط کاری خط در انتخاب قطعات کلمپی اهمیت زیادی دارد. بهتر است هنگام سفارش اطلاعاتی مانند موارد زیر مشخص باشند:
این اطلاعات بهخصوص برای انتخاب نوع واشر و گرید استیل اهمیت دارند.
در زمان سفارش باید مشخص شود که کل مجموعه کلمپی موردنیاز است یا تنها یکی از اجزای آن.
برای مثال:
این تفکیک از خرید قطعات غیرضروری یا ناسازگار جلوگیری میکند.

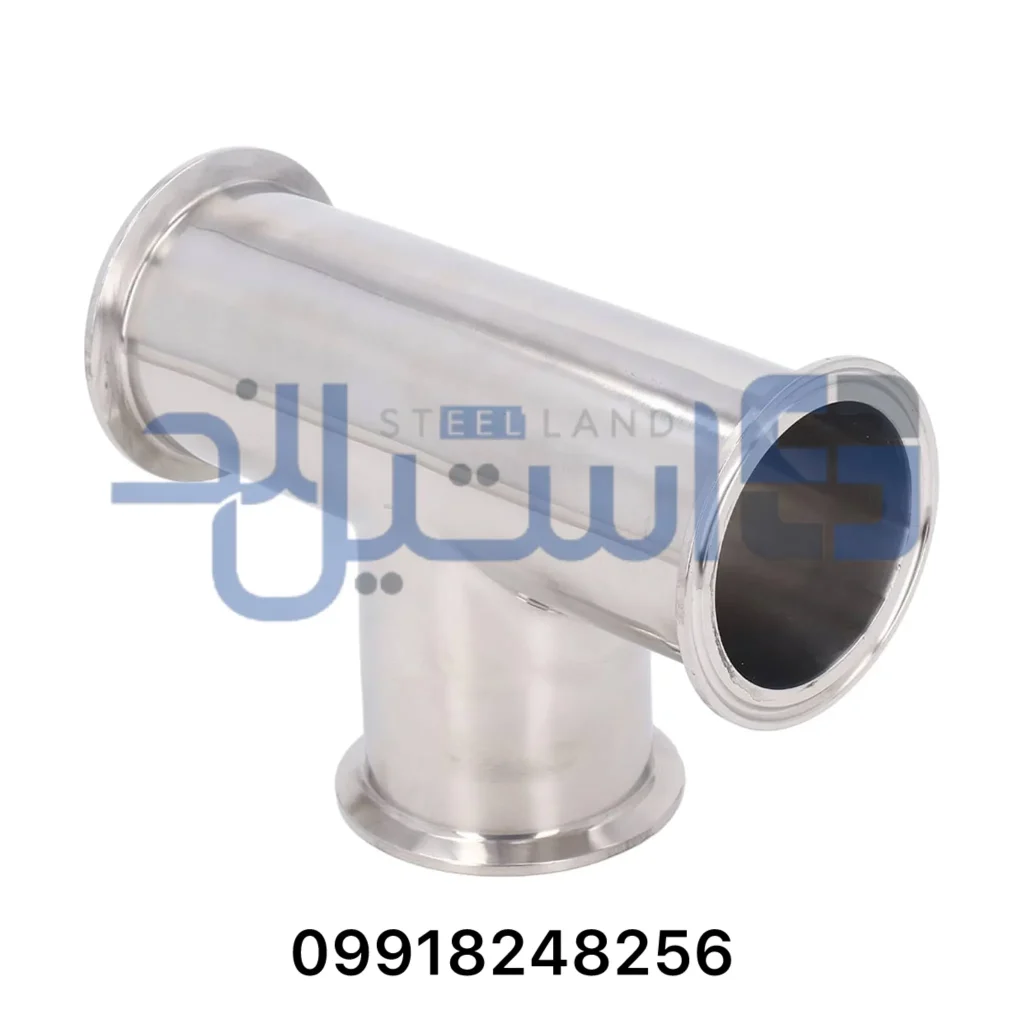

برای ایجاد انشعاب در خطوط کلمپی میتوان از سه راهی کلمپی استیل استفاده کرد.
هنگام انتخاب سه راهی باید موارد زیر مشخص شوند:
در صورت متفاوت بودن قطر شاخهها، باید مشخصات دقیق هر سه مسیر هنگام سفارش اعلام شود.
در بخشهایی از خط که قطر لوله تغییر میکند، تبدیل کلمپی استیل مورد استفاده قرار میگیرد.
برای انتخاب تبدیل باید سایز بزرگتر و کوچکتر بهطور دقیق مشخص شوند. همچنین باید بررسی شود که دو سر تبدیل با فرولها و اجزای موجود در خط سازگار باشند.
قیمت اتصالات کلمپی به یک عامل محدود نمیشود و مشخصات فنی هر محصول میتواند قیمت نهایی را تغییر دهد.
یکی از مهمترین عوامل قیمت، نوع استیل است. محصولات ۳۰۴ و ۳۱۶ به دلیل تفاوت ترکیب آلیاژی و شرایط تأمین، معمولاً قیمت یکسانی ندارند.
بنابراین هنگام مقایسه قیمت باید مطمئن شد که دو محصول از نظر گرید مشابه هستند.
با افزایش سایز، مقدار متریال مورد استفاده و ابعاد قطعه نیز تغییر میکند. به همین دلیل قیمت یک کلمپ، فرول یا سه راهی در سایزهای مختلف میتواند متفاوت باشد.
هر یک از محصولات این خانواده ساختار و فرآیند تولید متفاوتی دارند. برای مثال قیمت موارد زیر بهصورت جداگانه محاسبه میشود:
به همین دلیل مقایسه قیمت باید میان محصولات همنوع و همسایز انجام شود.
ضخامت بدنه، کیفیت جوش، فرمدهی و دقت ابعادی از عوامل مؤثر بر کیفیت و قیمت قطعات هستند.
در اتصالات کلمپی، هماهنگی دقیق سطح فرولها اهمیت زیادی دارد؛ بنابراین صرفاً پایین بودن قیمت نباید معیار انتخاب باشد.
در بسیاری از خطوط فرآیندی، کیفیت سطح داخلی و خارجی اتصالات اهمیت دارد. نوع پولیش و کیفیت پرداخت میتواند روی قیمت نهایی اثر بگذارد.
در پروژههایی با الزامات بهداشتی یا فرآیندی مشخص، کیفیت سطح باید مطابق نیاز همان پروژه انتخاب شود.
واشرهای کلمپی با متریالهای مختلف تولید میشوند و قیمت آنها بر اساس جنس، سایز و شرایط کاری متفاوت است.
بنابراین هنگام استعلام قیمت اتصال کامل باید مشخص شود چه نوع واشری در مجموعه موردنیاز است.
تعداد قطعات موردنیاز نیز میتواند روی شرایط خرید و تأمین اثر داشته باشد. در پروژههای صنعتی بهتر است لیست کامل اتصالات تهیه شود تا سایزها و تعداد قطعات بهصورت یکجا بررسی شوند.
قیمت مواد اولیه، نرخ تأمین و شرایط بازار میتواند باعث تغییر قیمت روز محصولات استیل شود. به همین دلیل برای خرید پروژهای بهتر است قیمت بر اساس مشخصات دقیق و در زمان سفارش استعلام شود.
برای دریافت قیمت دقیقتر، بهتر است اطلاعات زیر آماده باشند:
| مشخصات موردنیاز | مثال |
|---|---|
| نوع قطعه | فرول، کلمپ، سه راهی یا تبدیل |
| سایز | بر اساس مشخصات خط |
| گرید | ۳۰۴ یا ۳۱۶ |
| تعداد | تعداد موردنیاز پروژه |
| نوع واشر | در صورت نیاز |
| شرایط کاری | نوع سیال، دما و فشار |
| استاندارد اتصال | در صورت مشخص بودن |
| تصویر نمونه | برای جایگزینی قطعه موجود |
برای خرید اتصالات کلمپی، بهتر است قطعات موردنیاز یک خط بهصورت هماهنگ انتخاب شوند. فرول، واشر، گیره، سه راهی، زانو و تبدیل باید از نظر سایز و نوع اتصال با یکدیگر سازگار باشند.
در استیل لند میتوانید محصولات این خانواده را از طریق دسته اتصالات کلمپی استیل بررسی کنید و بر اساس نیاز پروژه به صفحات محصولاتی مانند سه راهی کلمپی استیل، کلمپ استیل ۳۰۴ و ۳۱۶، گیره کلمپ استیل ۳۰۴، فرول کلمپ استیل ۳۰۴ و ۳۱۶ و تبدیل کلمپی استیل مراجعه کنید.
برای جلوگیری از انتخاب اشتباه، بهتر است پیش از سفارش، سایز، گرید، تعداد و شرایط کاری خط مشخص شوند.
اتصالات کلمپی استیل نوعی اتصال قابل باز و بسته شدن برای خطوط لوله و تجهیزات فرآیندی هستند. در ساختار معمول این سیستم، دو فرول در مقابل یکدیگر قرار میگیرند، واشر کلمپ بین آنها قرار داده میشود و مجموعه با گیره کلمپ بسته میشود.
این ساختار باعث میشود اتصال برای بازرسی، شستوشو، تعمیر یا تعویض قطعات راحتتر باز شود.
این نوع اتصالات در بسیاری از خطوط فرآیندی کاربرد دارند، از جمله:
نوع اتصال، گرید استیل و جنس واشر باید متناسب با شرایط واقعی هر خط انتخاب شوند.
یک اتصال کلمپی از اجزایی مانند:
تشکیل میشود.
در استیل لند، علاوه بر اجزای مستقل، کلمپ استیل ۳۰۴ و ۳۱۶ نیز بهعنوان مجموعه کامل کلمپ قابل بررسی است.
گیره کلمپ فقط بست فلزی است که دو فرول را کنار یکدیگر نگه میدارد.
اما در ساختار محصولات استیل لند، منظور از کلمپ کامل مجموعه اتصال شامل فرولها، واشر و گیره است.
اگر فقط بست فلزی آسیب دیده یا نیاز به تعویض داشته باشد، میتوان گیره کلمپ استیل ۳۰۴ را بهصورت مستقل بررسی کرد.
هر دو گرید در ساخت تجهیزات و اتصالات استیل کاربرد دارند، اما استیل ۳۱۶ در بسیاری از محیطهای خورنده و شرایط دارای کلراید مقاومت بیشتری نسبت به ۳۰۴ دارد.
انتخاب میان ۳۰۴ و ۳۱۶ باید بر اساس:
انجام شود.
فرول بخش انتهایی اتصال کلمپی است که سطح مناسب برای قرارگیری واشر و درگیری گیره را ایجاد میکند.
هنگام انتخاب فرول کلمپ استیل ۳۰۴ و ۳۱۶ باید سایز، قطر لوله، گرید و نوع اتصال آن با سایر اجزای خط هماهنگ باشد.
واشر یا گسکت بین دو فرول قرار میگیرد و وظیفه آببندی محل اتصال را بر عهده دارد.
انتخاب واشر فقط بر اساس سایز کافی نیست و باید مواردی مانند نوع سیال، دما، فشار و مواد مورد استفاده برای شستوشوی خط نیز بررسی شوند.
برای انتخاب سایز صحیح بهتر است فقط به قطر ظاهری لوله اکتفا نشود. مشخصات زیر باید بررسی شوند:
در صورت جایگزینی یک اتصال موجود، ارائه نمونه یا اندازه دقیق فرول میتواند احتمال انتخاب اشتباه را کاهش دهد.
سه راهی برای ایجاد انشعاب در خط استفاده میشود. با استفاده از سه راهی کلمپی استیل میتوان یک مسیر جدید از خط اصلی ایجاد کرد.
در هنگام انتخاب باید سایز مسیر اصلی و انشعاب بهطور دقیق مشخص شود.
هنگامی که دو بخش خط دارای قطر متفاوت باشند، از تبدیل کلمپی استیل برای تغییر سایز مسیر استفاده میشود.
برای انتخاب تبدیل باید سایز هر دو طرف اتصال مشخص باشد.
بله. یکی از ویژگیهای اصلی این سیستم امکان باز کردن گیره و جداسازی اتصال است.
این قابلیت در خطوطی که نیاز به شستوشو، بازرسی، تعمیر یا تعویض دورهای قطعات دارند اهمیت زیادی دارد.
هرکدام کاربرد متفاوتی دارند.
اتصال جوشی برای بخشهایی که نیاز به اتصال دائمی دارند گزینه مناسبی است، در حالی که سیستم کلمپی برای نقاطی که باید بهصورت دورهای باز شوند، انعطاف بیشتری ایجاد میکند.
انتخاب روش اتصال باید بر اساس طراحی و شرایط فنی خط انجام شود.
برای انتخاب و استعلام دقیقتر بهتر است مشخصات زیر آماده باشند:
برای مشاهده محصولات مرتبط میتوانید وارد دسته اتصالات کلمپی استیل شوید.
