کوپلینگ استیل

توضیحات

کوپلینگ استیل کاملاک چیست؟

کوپلینگ استیل کاملاک نوعی اتصال سریع است که برای متصل و جدا کردن لوله، شیلنگ یا تجهیزات انتقال سیال استفاده می‌شود. برخلاف اتصالات رزوه‌ای معمولی که برای باز و بسته شدن نیاز به چرخاندن قطعات دارند، در کاملاک اتصال اصلی با درگیر شدن آداپتور نری (Adapter) با کوپلر مادگی (Coupler) و بسته شدن اهرم‌های Cam انجام می‌شود.

صفحه محصول استیل لند نیز کوپلینگ این بخش را دقیقاً به‌عنوان کوپلینگ کاملاک معرفی کرده و کاربرد اصلی آن را اتصال و جداسازی سریع خطوط و شیلنگ‌ها عنوان می‌کند.

این محصول در ساختار سایت استیل لند در دسته اتصالات دنده‌ای استیل قرار گرفته است؛ زیرا تعدادی از تیپ‌های کاملاک در سمت دیگر خود اتصال رزوه‌ای دارند. با این حال، خود اتصال سریع کاملاک بر پایه مکانیزم Cam & Groove عمل می‌کند و نباید آن را با یک بوشن یا کوپلینگ رزوه‌ای ساده یکسان در نظر گرفت. تیپ‌های صنعتی A، B، D و F نمونه‌هایی هستند که می‌توانند یک سمت رزوه‌ای و یک سمت اتصال کاملاک داشته باشند.

کوپلینگ کاملاک چگونه کار می‌کند؟

یک اتصال کاملاک معمولاً از دو بخش مکمل تشکیل می‌شود:

Adapter نری → داخل Coupler مادگی قرار می‌گیرد → اهرم‌های Cam بسته می‌شوند → اتصال در موقعیت خود قفل می‌شود

برای باز کردن اتصال نیز اهرم‌ها بالا آورده شده و آداپتور از کوپلر جدا می‌شود. Dixon نیز روش اتصال Cam & Groove را بر همین اساس توضیح می‌دهد: آداپتور وارد کوپلر شده و اهرم‌ها با فشار دست بسته می‌شوند.

این مکانیزم باعث می‌شود کاملاک برای محل‌هایی که اتصال و جداسازی خط به دفعات انجام می‌شود، گزینه‌ای قابل بررسی باشد.

بخش‌های اصلی کوپلینگ کاملاک

بسته به تیپ محصول، مجموعه کاملاک می‌تواند شامل اجزای زیر باشد:

آداپتور نری کاملاک

بخش نری یا Male Adapter داخل کوپلر مادگی قرار می‌گیرد.

آداپتور در تیپ‌های مختلف می‌تواند در سمت دیگر دارای:

• رزوه داخلی
• رزوه خارجی
• دنباله شیلنگ

باشد.

کوپلر مادگی کاملاک

Female Coupler بخش دارای شیار و اهرم‌های قفل‌کن است.

با بسته شدن اهرم‌ها، آداپتور در موقعیت اتصال نگه داشته می‌شود.

اهرم‌های Cam

این اهرم‌ها عامل اصلی قفل و آزاد کردن اتصال هستند و امکان باز و بسته کردن سریع مجموعه را فراهم می‌کنند.

گسکت یا واشر آب‌بندی

در بخش کوپلر از گسکت برای ایجاد آب‌بندی میان دو نیمه اتصال استفاده می‌شود. جنس گسکت باید با سیال و شرایط کاری سازگار باشد.

جنس گسکت محصول موجود استیل لند در صفحه فعلی مشخص نشده است؛ بنابراین نباید متریالی مانند EPDM، NBR، Viton یا PTFE را بدون تأیید به محصول نسبت داد.

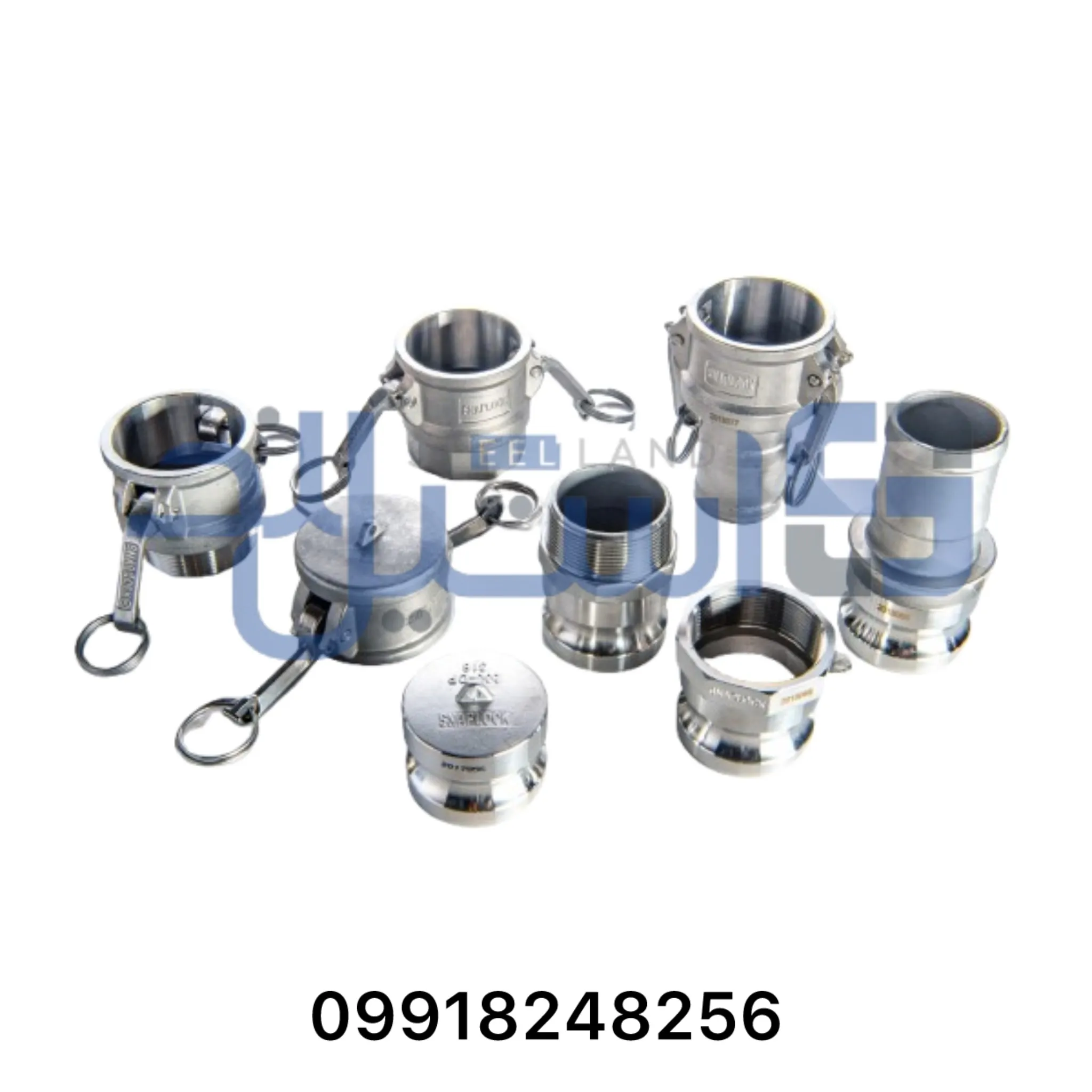

انواع کوپلینگ کاملاک استیل

صفحه فعلی استیل لند تیپ‌های A تا F و درپوش‌های DC و DP را برای خانواده کاملاک معرفی می‌کند.

تیپ	ساختار کلی
Type A	آداپتور نری کاملاک × رزوه مادگی
Type B	کوپلر مادگی کاملاک × رزوه نری
Type C	کوپلر مادگی کاملاک × دنباله شیلنگ
Type D	کوپلر مادگی کاملاک × رزوه مادگی
Type E	آداپتور نری کاملاک × دنباله شیلنگ
Type F	آداپتور نری کاملاک × رزوه نری
DC	درپوش برای سمت آداپتور
DP	پلاگ برای سمت کوپلر

این نام‌گذاری با ساختار متداول Cam & Groove در محصولات صنعتی Dixon نیز هماهنگ است.

تیپ A کاملاک استیل

Type A دارای آداپتور نری کاملاک در یک سمت و رزوه مادگی در سمت دیگر است.

این تیپ زمانی کاربرد دارد که یک خط یا تجهیز دارای رزوه نری باید به سیستم کاملاک تبدیل شود.

تیپ B کاملاک استیل

Type B دارای کوپلر مادگی و اهرم‌های قفل‌کن در یک سمت و رزوه نری در سمت دیگر است.

تیپ C کاملاک استیل

Type C از کوپلر مادگی کاملاک در یک سمت و دنباله شیلنگ در سمت دیگر تشکیل می‌شود.

بنابراین یکی از کاربردهای اصلی این تیپ، ایجاد سمت مادگی کاملاک روی شیلنگ است.

تیپ D کاملاک استیل

Type D دارای کوپلر مادگی کاملاک و رزوه مادگی است و برای اتصال یک تجهیز یا خط دارای رزوه نری به سیستم اتصال سریع استفاده می‌شود.

تیپ E کاملاک استیل

Type E از آداپتور نری کاملاک و دنباله شیلنگ تشکیل شده و می‌تواند سمت نری سیستم کاملاک را روی شیلنگ ایجاد کند.

تیپ F کاملاک استیل

Type F دارای آداپتور نری کاملاک در یک سمت و رزوه نری در سمت دیگر است.

درپوش DC و DP کاملاک

در سیستم کاملاک برای بستن دهانه‌های آزاد نیز قطعات مخصوص وجود دارد:

• DC (Dust Cap): برای پوشاندن سمت Adapter
• DP (Dust Plug): برای بستن سمت Coupler

این قطعات برای مسدود کردن اتصال در زمانی که خط به بخش مقابل متصل نیست استفاده می‌شوند. صفحه استیل لند نیز DC و DP را در خانواده این محصول معرفی کرده است.

چرا شناخت تیپ کاملاک قبل از خرید مهم است؟

در کاملاک فقط اعلام عبارت «کوپلینگ دو اینچ» یا «کاملاک استیل» برای سفارش دقیق کافی نیست.

ابتدا باید مشخص شود:

• سمت موردنیاز نری است یا مادگی؛
• اتصال سمت دیگر رزوه‌ای است یا دنباله شیلنگ؛
• در صورت رزوه‌ای بودن، رزوه نر است یا ماده؛
• سایز اتصال چقدر است؛
• چه تیپی از A تا F موردنیاز است.

برای مثال، Type C و Type E هر دو برای شیلنگ استفاده می‌شوند، اما یکی سمت مادگی و دیگری سمت نری سیستم کاملاک را ایجاد می‌کند.

بنابراین تشخیص صحیح تیپ، یکی از اولین مراحل انتخاب کوپلینگ کاملاک است.

کاربرد کوپلینگ کاملاک استیل

کوپلینگ کاملاک استیل زمانی استفاده می‌شود که لازم باشد یک لوله، شیلنگ یا تجهیز به‌صورت نسبتاً سریع به بخش دیگری از سیستم متصل یا از آن جدا شود.

صفحه محصول استیل لند، کاربرد این اتصال را در خطوط انتقال سیال و سیستم‌های شیلنگی معرفی کرده و به حوزه‌هایی مانند انتقال آب، سوخت، صنایع شیمیایی و خطوط صنعتی اشاره می‌کند.

با این حال، صرف استیل بودن کاملاک برای تأیید استفاده در هر سیال کافی نیست. گرید استیل، جنس گسکت، فشار و دمای کاری و مشخصات سازنده باید با شرایط واقعی خط سازگار باشند.

اتصال شیلنگ به خط ثابت

یکی از کاربردهای رایج کاملاک، اتصال سریع یک شیلنگ به لوله یا تجهیز ثابت است.

در چنین ساختاری معمولاً از تیپ‌هایی مانند C یا E در سمت شیلنگ و تیپ مکمل مناسب در سمت خط استفاده می‌شود.

خطوطی که مرتب باز و بسته می‌شوند

در بعضی خطوط لازم است شیلنگ یا تجهیز برای شست‌وشو، انتقال، سرویس یا جابه‌جایی به دفعات جدا شود.

مکانیزم Cam & Groove باعث می‌شود اتصال و جداسازی معمول بدون باز کردن چندین دور رزوه انجام شود. در محصولات صنعتی Dixon نیز آداپتور داخل کوپلر قرار گرفته و با پایین آوردن اهرم‌ها اتصال برقرار می‌شود.

خطوط انتقال موقت

برای خطوطی که دائماً در یک آرایش ثابت باقی نمی‌مانند، اتصال سریع می‌تواند زمان مونتاژ و جداسازی را کاهش دهد.

اتصال تجهیزات دارای رزوه به سیستم کاملاک

تیپ‌های A، B، D و F امکان ایجاد واسط میان رزوه و Camlock را فراهم می‌کنند.

به این ترتیب می‌توان یک شیر، لوله یا تجهیز رزوه‌ای را وارد سیستم اتصال سریع کرد، مشروط بر اینکه رزوه دو قطعه با یکدیگر سازگار باشد.

مزایای کوپلینگ کاملاک استیل

اتصال و جداسازی سریع

مهم‌ترین مزیت کاملاک، سرعت بالاتر باز و بسته کردن اتصال نسبت به بسیاری از اتصالات رزوه‌ای معمول است.

عدم نیاز به چرخاندن کل اتصال

در اتصال اصلی Camlock نیازی نیست دو نیمه اتصال چندین دور نسبت به یکدیگر چرخانده شوند؛ کوپلر و آداپتور توسط اهرم‌ها درگیر می‌شوند.

مناسب برای خطوط شیلنگی

وجود تیپ‌های C و E با دنباله شیلنگ باعث شده خانواده کاملاک برای اتصال شیلنگ‌ها کاربرد زیادی داشته باشد.

تنوع تیپ اتصال

از یک خانواده می‌توان برای ایجاد ترکیب‌های مختلف استفاده کرد:

• کاملاک به رزوه نر
• کاملاک به رزوه ماده
• کاملاک به شیلنگ
• بستن موقت دهانه با Cap یا Plug

امکان باز کردن سیستم برای سرویس

در خطوطی که به بازدید، تمیزکاری یا تعویض شیلنگ نیاز دارند، قابلیت جداسازی سریع می‌تواند کار تعمیر و نگهداری را ساده‌تر کند.

محدودیت‌های کوپلینگ کاملاک

کاملاک اتصال سریع مفیدی است، اما برای هر سرویس یا شرایط کاری مناسب نیست.

سازگاری با سیال باید بررسی شود

بدنه استیل تنها بخشی از اتصال است. گسکت نیز مستقیماً در آب‌بندی نقش دارد و جنس آن باید با سیال و دمای سیستم سازگار باشد.

برای مثال Dixon در یکی از کاملاک‌های استیل خود از گسکت Nitrile استفاده می‌کند و هم‌زمان اعلام می‌کند گسکت‌های دیگری نیز برای شرایط متفاوت قابل ارائه هستند. این موضوع نشان می‌دهد جنس گسکت یک پارامتر انتخاب است و نباید برای همه کاملاک‌ها یکسان فرض شود.

محدودیت فشار و دما

ظرفیت فشار یک کاملاک عدد ثابتی برای تمام سایزها، متریال‌ها و مدل‌ها نیست.

حتی سازندگان صنعتی، فشار مجاز را برای هر مدل جداگانه ارائه می‌کنند و شرایطی مانند دما، گسکت و نوع قطعه مقابل را در آن دخیل می‌دانند.

بنابراین بدون دیتاشیت مدل موجود استیل لند، نباید یک فشار کاری مشخص برای این محصول درج شود.

بخار و هوای فشرده نیازمند بررسی ویژه هستند

نباید صرفاً به دلیل فلزی یا استیل بودن کاملاک، آن را برای بخار یا هوای فشرده مناسب دانست.

برای نمونه Dixon صراحتاً استفاده از Cam & Grooveهای مورد اشاره خود را برای compressed air یا steam مجاز نمی‌داند.

بنابراین اگر پروژه برای گاز، هوای فشرده یا بخار است، باید تأیید مشخص سازنده برای همان مدل دریافت شود.

چگونه تیپ مناسب کاملاک را انتخاب کنیم؟

انتخاب باید از دو سؤال شروع شود:

سمت اول قرار است به چه چیزی متصل شود؟

سمت دوم چه نوع اتصالی دارد؟

بر اساس تیپ‌هایی که در صفحه استیل لند معرفی شده‌اند:

نیاز اتصال	تیپ قابل بررسی
آداپتور نری کاملاک + رزوه ماده	Type A
کوپلر مادگی + رزوه نر	Type B
کوپلر مادگی + شیلنگ	Type C
کوپلر مادگی + رزوه ماده	Type D
آداپتور نری + شیلنگ	Type E
آداپتور نری + رزوه نر	Type F
بستن سمت Adapter	DC
بستن سمت Coupler	DP

مثال انتخاب تیپ کاملاک

فرض کنید یک شیلنگ باید به یک تجهیز رزوه‌ای متصل و مرتب از آن جدا شود.

یک آرایش احتمالی می‌تواند چنین باشد:

روی شیلنگ: Type C → اتصال سریع → روی تجهیز: Type A

یا بر اساس جنسیت رزوه تجهیز و طراحی سیستم، ترکیب دیگری از تیپ‌ها انتخاب شود.

بنابراین نمی‌توان بدون دانستن دو سر سیستم، فقط یک تیپ کاملاک را پیشنهاد کرد.

تفاوت تیپ C و E کاملاک

این دو تیپ هر دو دارای دنباله شیلنگ هستند، اما سمت کاملاک آن‌ها متفاوت است.

Type C

دارای:

کوپلر مادگی + دنباله شیلنگ

است.

Type E

دارای:

آداپتور نری + دنباله شیلنگ

است.

بنابراین برای اتصال دو شیلنگ به یکدیگر می‌توان بسته به طراحی سیستم، یک سمت را با Coupler و سمت دیگر را با Adapter تجهیز کرد.

تفاوت Type A و Type D

هر دو می‌توانند در سمت دیگر خود رزوه ماده داشته باشند، اما سمت کاملاک متفاوت است.

Type A: آداپتور نری کاملاک × رزوه مادگی

Type D: کوپلر مادگی کاملاک × رزوه مادگی

پس انتخاب میان آن‌ها به این بستگی دارد که در سمت مقابل سیستم Adapter یا Coupler موردنیاز باشد.

تفاوت Type B و Type F

هر دو دارای رزوه نری در سمت رزوه‌ای هستند.

اما:

Type B: کوپلر مادگی کاملاک × رزوه نری

Type F: آداپتور نری کاملاک × رزوه نری

این تفاوت ساده ولی مهم است و یکی از دلایل اصلی اهمیت اعلام حرف تیپ هنگام سفارش محسوب می‌شود.

چگونه سایز کوپلینگ کاملاک را انتخاب کنیم؟

اول باید سایز اتصال Cam & Groove در دو نیمه مکمل مشخص شود.

آداپتور و کوپلر باید از نظر سایز و ساختار اتصال با یکدیگر هماهنگ باشند.

فقط اندازه رزوه سمت دیگر ملاک انتخاب سایز کاملاک نیست؛ به‌ویژه اینکه در بازار مدل‌های Reducing یا Jump Size نیز وجود دارند که سایز کاملاک و رزوه الزاماً یکسان نیست. Dixon نیز نمونه صنعتی Type B با سایز کاملاک ۲ اینچ و رزوه ۱٫۵ اینچ ارائه می‌کند.

بنابراین هنگام سفارش بهتر است دو مشخصه جداگانه اعلام شوند:

سایز سمت Camlock + سایز سمت رزوه یا شیلنگ

انتخاب کاملاک برای شیلنگ

در تیپ‌های C و E، دنباله شیلنگ باید با ابعاد شیلنگ مورد استفاده سازگار باشد.

فقط قرار گرفتن شیلنگ روی دنباله کافی نیست؛ روش مهار و اتصال شیلنگ نیز باید متناسب با ساختار کوپلینگ و شرایط کاری باشد.

در محصولات صنعتی، حتی نوع Shank، Ferrule و روش Crimp می‌تواند برای ایمنی اتصال تعیین‌کننده باشد. Dixon نیز برای برخی مدل‌های خود تأکید می‌کند اجزای سیستم Crimp باید مطابق همان طراحی استفاده شوند و قطعات نامتجانس بدون بررسی جایگزین نشوند.

نوع رزوه کاملاک را چگونه انتخاب کنیم؟

در تیپ‌های A، B، D و F یک سمت اتصال رزوه‌ای است.

برای این قسمت باید علاوه بر سایز، استاندارد رزوه نیز کنترل شود.

اگر تجهیز موجود دارای رزوه مشخصی است، کاملاک باید با همان مشخصات انتخاب شود.

نباید از روی ظاهر یا فقط عبارت «یک اینچ» درباره سازگاری دو رزوه تصمیم گرفت.

گسکت کاملاک چه اهمیتی دارد؟

در کوپلر مادگی، گسکت یکی از اجزای اصلی آب‌بندی اتصال است.

انتخاب گسکت باید با توجه به موارد زیر انجام شود:

• نوع سیال
• دمای کاری
• شرایط شیمیایی
• الزامات بهداشتی یا فرآیندی پروژه
• توصیه سازنده کاملاک

بنابراین یک کاملاک استیل با گسکت نامناسب ممکن است برای سیال موردنظر انتخاب صحیحی نباشد.

جنس گسکت محصول فعلی استیل لند در صفحه محصول مشخص نشده است؛ در نتیجه این مشخصه باید هنگام سفارش تأیید شود.

انتخاب گرید استیل کاملاک

صفحه استیل لند به تولید خانواده کاملاک با استیل ۳۰۴ و ۳۱۶ در بازار اشاره می‌کند، اما برای کالای قابل سفارش فعلی، ترکیب دقیق تیپ، سایز و گرید به‌صورت جدول موجودی ارائه نشده است.

بنابراین اگر پروژه گرید مشخصی نیاز دارد باید در استعلام دقیقاً اعلام شود:

مثال: Type C + سایز موردنیاز + Stainless Steel 316 + مشخصات گسکت موردنیاز

انتخاب میان گریدها نیز باید بر اساس نوع سیال، محیط نصب و الزامات پروژه انجام شود.

اشتباهات رایج هنگام خرید کوپلینگ کاملاک

اعلام فقط سایز

عبارت «کاملاک ۲ اینچ» برای سفارش دقیق کافی نیست. تیپ و نوع اتصال سمت دیگر نیز باید مشخص شوند.

اشتباه گرفتن نری و مادگی کاملاک

در سیستم Camlock باید مشخص باشد کدام سمت Adapter و کدام سمت Coupler است.

اشتباه در انتخاب Type C و E

هر دو برای شیلنگ هستند، اما یکی Coupler و دیگری Adapter است.

نادیده گرفتن استاندارد رزوه

سایز اسمی یکسان، سازگاری رزوه‌ها را تضمین نمی‌کند.

بی‌توجهی به جنس گسکت

متریال بدنه و گسکت باید جداگانه بررسی شوند.

انتخاب فقط بر اساس فشار نامی یک محصول مشابه

فشار کاری باید مربوط به همان مدل، سایز، متریال و شرایط استفاده باشد و نباید مشخصات یک کاملاک دیگر به محصول موردنظر تعمیم داده شود.

استفاده از کاملاک بدون بررسی سرویس

برای سیالات خاص، مواد شیمیایی، دمای بالا، هوای فشرده یا بخار باید سازگاری محصول به‌طور مشخص تأیید شود.

برای مشاهده سایر محصولات این گروه می‌توانید وارد دسته اتصالات دنده‌ای استیل شوید.

عوامل مؤثر بر قیمت کوپلینگ کاملاک استیل

قیمت کوپلینگ کاملاک استیل فقط بر اساس سایز تعیین نمی‌شود. تیپ اتصال، متریال، سایز سمت کاملاک، نوع اتصال سمت مقابل، جنس گسکت و تعداد موردنیاز همگی می‌توانند روی قیمت نهایی اثر داشته باشند.

به همین دلیل برای مقایسه قیمت، باید دو کاملاک با مشخصات فنی مشابه بررسی شوند.

تیپ کاملاک

یکی از اولین عوامل تعیین‌کننده قیمت، تیپ اتصال است.

کاملاک‌های Type A تا F ساختار یکسانی ندارند. بعضی دارای Coupler و اهرم هستند، بعضی Adapter هستند و برخی نیز دنباله شیلنگ یا اتصال رزوه‌ای دارند.

بنابراین قیمت Type C، Type E یا Type B الزاماً با یکدیگر قابل مقایسه نیست، حتی اگر سایز اسمی آن‌ها یکسان باشد.

سایز سمت کاملاک

با افزایش سایز اتصال، ابعاد بدنه و مقدار متریال مورد استفاده تغییر می‌کند و این موضوع می‌تواند روی قیمت اثر بگذارد.

هنگام استعلام بهتر است سایز سمت Camlock به‌صورت مشخص اعلام شود.

سایز اتصال سمت دیگر

در برخی تیپ‌ها، سمت دیگر کاملاک دارای رزوه یا دنباله شیلنگ است.

این سایز همیشه الزاماً با سایز سمت کاملاک برابر نیست. بنابراین بهتر است هر دو اندازه جداگانه مشخص شوند.

برای مثال سفارش باید به‌صورت واضح مشخص کند:

Type B + سایز سمت کاملاک + سایز رزوه

نه اینکه فقط عبارت «کاملاک ۲ اینچ» اعلام شود.

گرید استنلس استیل

گرید متریال یکی دیگر از عوامل مؤثر بر قیمت است.

اگر کاملاک با گریدهای متفاوت مانند ۳۰۴ یا ۳۱۶ تأمین شود، شرایط قیمت می‌تواند متفاوت باشد. انتخاب گرید باید بر اساس نوع سیال، شرایط خوردگی و الزامات پروژه انجام شود.

اگر پروژه گرید مشخصی دارد، این مورد باید هنگام استعلام صریحاً اعلام شود.

نوع اتصال رزوه‌ای

در تیپ‌های A، B، D و F یک سمت اتصال رزوه‌ای است.

سایز و استاندارد رزوه می‌تواند در مشخصات محصول مؤثر باشد و باید با تجهیز مقابل تطبیق داده شود.

در صورت نامشخص بودن استاندارد رزوه، بهتر است مشخصات تجهیز یا نمونه موجود بررسی شود.

نوع و ابعاد دنباله شیلنگ

در Type C و Type E یک سمت اتصال برای شیلنگ طراحی شده است.

قطر دنباله باید با شیلنگ مورد استفاده سازگار باشد و روش مهار شیلنگ نیز باید مطابق شرایط کاری انتخاب شود.

بنابراین هنگام استعلام این تیپ‌ها بهتر است سایز واقعی شیلنگ نیز اعلام شود.

جنس گسکت

گسکت بخش مهمی از آب‌بندی Coupler است و جنس آن باید با سیال و دمای کاری سازگار باشد.

در صورت نیاز به گسکت مشخص، این موضوع می‌تواند روی ترکیب محصول و قیمت اثر بگذارد.

چون جنس گسکت مدل‌های موجود استیل لند به‌صورت کامل در صفحه محصول تفکیک نشده است، باید هنگام سفارش تأیید شود.

کیفیت اهرم و مکانیزم قفل

در تیپ‌های دارای Coupler، کیفیت Cam Arm، پین‌ها، بدنه و مکانیزم قفل در عملکرد اتصال اهمیت دارد.

دو کاملاک با ظاهر و سایز مشابه الزاماً کیفیت ساخت یکسانی ندارند.

تعداد سفارش

اگر پروژه به تعداد زیادی کاملاک یا ترکیبی از چند تیپ و سایز نیاز دارد، بهتر است تعداد هر مدل به‌صورت جداگانه اعلام شود.

این کار هم استعلام را دقیق‌تر می‌کند و هم از اشتباه در تعداد Adapter و Coupler جلوگیری می‌کند.

شرایط بازار استنلس استیل

قیمت مواد اولیه و شرایط تأمین ممکن است تغییر کند. بنابراین برای دریافت قیمت نهایی، مشخصات کامل کاملاک باید در زمان خرید استعلام شود.

راهنمای خرید کوپلینگ کاملاک استیل

برای خرید صحیح بهتر است انتخاب را مرحله‌به‌مرحله انجام دهید.

۱. مشخص کنید به Adapter نیاز دارید یا Coupler

ابتدا تعیین کنید سمت موردنظر باید:

• Adapter نری
• یا Coupler مادگی دارای اهرم

باشد.

این تصمیم انتخاب تیپ را به‌شدت محدود می‌کند.

۲. نوع اتصال سمت دیگر را تعیین کنید

سمت دیگر کاملاک معمولاً یکی از این حالت‌هاست:

• رزوه نری
• رزوه مادگی
• دنباله شیلنگ
• درپوش یا پلاگ

پس از مشخص شدن این مورد می‌توان تیپ مناسب را انتخاب کرد.

۳. تیپ کاملاک را تعیین کنید

۴. سایز هر دو سمت را اعلام کنید

اگر سایز سمت Camlock و سمت رزوه یا شیلنگ متفاوت هستند، هر دو باید جداگانه مشخص شوند.

این موضوع به‌خصوص در مدل‌های تبدیلی اهمیت دارد.

۵. استاندارد رزوه را کنترل کنید

اگر محصول دارای سمت رزوه‌ای است، فقط سایز اسمی کافی نیست.

استاندارد و ساختار رزوه باید با تجهیز مقابل سازگار باشند.

۶. گرید متریال را مشخص کنید

اگر پروژه الزام مشخصی برای استیل ۳۰۴ یا ۳۱۶ دارد، این مورد باید در سفارش درج شود.

در غیر این صورت انتخاب باید بر اساس سیال، محیط نصب و مشخصات فنی پروژه انجام شود.

۷. جنس گسکت را متناسب با سیال بررسی کنید

برای Coupler باید گسکت نیز بررسی شود.

اگر سیال خاص، دمای بالا یا الزامات فرآیندی وجود دارد، نباید جنس گسکت را بدون بررسی انتخاب کرد.

۸. فشار و دمای واقعی خط را اعلام کنید

کاملاک باید برای شرایط واقعی سیستم مناسب باشد.

فشار مجاز همه تیپ‌ها، سایزها و تولیدکنندگان الزاماً یکسان نیست؛ بنابراین در پروژه‌های حساس باید مشخصات همان مدل موردنظر کنترل شود.

برای استعلام قیمت کاملاک استیل چه اطلاعاتی لازم است؟

نمونه روش صحیح سفارش کاملاک

به‌جای:

«کاملاک استیل ۲ اینچ می‌خواهم»

بهتر است سفارش با مشخصاتی شبیه این اعلام شود:

Type C – سایز Camlock موردنیاز – دنباله شیلنگ متناسب با شیلنگ – گرید موردنیاز – تعداد

یا:

Type A – سایز Camlock – رزوه مادگی با سایز و استاندارد مشخص – گرید موردنیاز – تعداد

این شکل سفارش احتمال اشتباه میان تیپ‌ها، رزوه‌ها و اندازه‌ها را کاهش می‌دهد.

خرید کاملاک برای جایگزینی قطعه موجود

اگر کاملاک برای تعمیر یک سیستم موجود خریداری می‌شود، بهتر است قبل از کنار گذاشتن قطعه قدیمی موارد زیر ثبت شوند:

• حرف تیپ، در صورت مشخص بودن
• سایز Camlock
• سایز رزوه یا شیلنگ
• نر یا ماده بودن رزوه
• نوع Adapter یا Coupler
• گرید درج‌شده روی قطعه
• جنس گسکت، در صورت قابل تشخیص
• تصاویر واضح از دو سمت اتصال

اگر نوشته یا کد روی بدنه وجود دارد، تصویر آن نیز می‌تواند برای تطبیق محصول مفید باشد.

خرید کوپلینگ کاملاک استیل از استیل لند

برای خرید کوپلینگ کاملاک استیل بهتر است تیپ، سایز، نوع اتصال سمت دیگر، گرید و تعداد موردنیاز قبل از استعلام مشخص شوند.

در تیپ‌های شیلنگی، سایز شیلنگ و در تیپ‌های رزوه‌ای، مشخصات رزوه نیز باید کنترل شود.

برای مشاهده سایر قطعات این گروه می‌توانید به دسته اتصالات دنده‌ای استیل مراجعه کنید.

سوالات متداول درباره کوپلینگ کاملاک استیل

کوپلینگ کاملاک استیل چیست؟

کوپلینگ کاملاک استیل یک اتصال سریع Cam & Groove است که برای اتصال و جداسازی لوله، شیلنگ یا تجهیزات انتقال سیال استفاده می‌شود.

در این سیستم، آداپتور نری داخل کوپلر مادگی قرار می‌گیرد و با بسته شدن اهرم‌های Cam اتصال برقرار می‌شود.

تفاوت کاملاک با کوپلینگ دنده‌ای معمولی چیست؟

در کوپلینگ دنده‌ای معمولی، اتصال از طریق درگیر شدن و چرخاندن رزوه‌ها انجام می‌شود.

اما در کاملاک، اتصال اصلی میان Adapter و Coupler توسط مکانیزم Cam & Groove برقرار می‌شود. برخی تیپ‌های کاملاک در سمت دیگر خود رزوه دارند، اما بخش اتصال سریع آن‌ها رزوه‌ای نیست.

تیپ‌های A تا F کاملاک چه تفاوتی دارند؟

تفاوت تیپ‌ها به ساختار دو سمت اتصال مربوط است:

تیپ	ساختار
Type A	Adapter نری کاملاک + رزوه مادگی
Type B	Coupler مادگی + رزوه نری
Type C	Coupler مادگی + دنباله شیلنگ
Type D	Coupler مادگی + رزوه مادگی
Type E	Adapter نری + دنباله شیلنگ
Type F	Adapter نری + رزوه نری

همچنین DC برای پوشاندن سمت Adapter و DP برای بستن سمت Coupler استفاده می‌شود.

برای اتصال شیلنگ چه تیپ کاملاکی مناسب است؟

معمولاً تیپ‌های C و E در سمت شیلنگ مطرح هستند:

• Type C: کوپلر مادگی + دنباله شیلنگ
• Type E: آداپتور نری + دنباله شیلنگ

انتخاب بین این دو به این بستگی دارد که سمت مقابل سیستم Coupler است یا Adapter.

تفاوت Type C و Type E چیست؟

هر دو دارای دنباله شیلنگ هستند، اما سمت اتصال سریع آن‌ها متفاوت است.

Type C سمت مادگی یا Coupler سیستم کاملاک را ایجاد می‌کند و Type E سمت نری یا Adapter را.

برای اتصال کاملاک به رزوه نری چه تیپی لازم است؟

اگر تجهیز مقابل دارای رزوه نری باشد و در سمت کاملاک به Adapter نیاز داشته باشید، Type A می‌تواند بررسی شود.

اگر در سمت کاملاک Coupler موردنیاز باشد، Type D ساختار مرتبط‌تری دارد.

نوع و استاندارد رزوه باید قبل از سفارش تأیید شود.

برای اتصال کاملاک به رزوه مادگی چه تیپی لازم است؟

اگر سمت مقابل دارای رزوه مادگی باشد، بسته به اینکه سیستم به Coupler یا Adapter نیاز دارد می‌توان Type B یا Type F را بررسی کرد.

آیا فقط دانستن سایز برای خرید کاملاک کافی است؟

خیر. بهتر است حداقل این مشخصات اعلام شوند:

• تیپ کاملاک
• سایز سمت Camlock
• نوع اتصال سمت دیگر
• سایز سمت دیگر
• نوع و استاندارد رزوه، در صورت وجود
• گرید موردنیاز
• تعداد

در کاربردهای حساس، نوع سیال، فشار، دما و جنس گسکت نیز باید بررسی شوند.

آیا سایز کاملاک و سایز رزوه همیشه یکسان است؟

الزاماً خیر.

کاملاک‌های تبدیلی نیز وجود دارند که در آن‌ها سایز سمت Camlock با سایز رزوه یا اتصال سمت دیگر متفاوت است. بنابراین بهتر است هر دو سایز در سفارش جداگانه ثبت شوند.

Adapter و Coupler چه تفاوتی دارند؟

Adapter بخش نری اتصال Camlock است.

Coupler بخش مادگی دارای اهرم‌های Cam است که Adapter داخل آن قرار می‌گیرد و با بسته شدن اهرم‌ها در موقعیت اتصال نگه داشته می‌شود.

DC و DP چه کاربردی دارند؟

DC یا Dust Cap برای پوشاندن سمت Adapter استفاده می‌شود.

DP یا Dust Plug برای مسدود کردن سمت Coupler به کار می‌رود.

این دو قطعه زمانی مفید هستند که دهانه کاملاک موقتاً به اتصال مقابل متصل نیست.

گسکت کاملاک چه وظیفه‌ای دارد؟

گسکت در داخل Coupler قرار می‌گیرد و در آب‌بندی اتصال نقش دارد.

جنس گسکت باید با نوع سیال و شرایط کاری سیستم سازگار باشد. به همین دلیل نباید فقط بر اساس متریال بدنه کاملاک درباره سازگاری کل اتصال تصمیم گرفت.

آیا همه کاملاک‌های استیل گسکت یکسان دارند؟

خیر. جنس گسکت می‌تواند بسته به مدل و کاربرد متفاوت باشد.

اگر پروژه به متریال مشخصی برای گسکت نیاز دارد، این مورد باید هنگام استعلام تأیید شود.

کاملاک استیل ۳۰۴ بهتر است یا ۳۱۶؟

انتخاب میان ۳۰۴ و ۳۱۶ باید بر اساس نوع سیال، محیط نصب، خوردگی و الزامات پروژه انجام شود.

گرید ۳۱۶ در برخی محیط‌های خورنده مقاومت بیشتری دارد، اما این موضوع به معنی لزوم استفاده از ۳۱۶ برای تمام کاربردها نیست.

همچنین گرید واقعی مدل موردنظر باید هنگام سفارش تأیید شود.

آیا می‌توان دو کاملاک از برندهای مختلف را به یکدیگر متصل کرد؟

نباید فقط بر اساس سایز اسمی این موضوع را فرض کرد.

برای تطبیق باید ابعاد، استاندارد Cam & Groove، تلرانس‌ها و مشخصات دو قطعه بررسی شوند. در سیستم‌های حساس بهتر است سازگاری قطعات به‌طور مشخص تأیید شود.

آیا کاملاک برای هوای فشرده یا بخار مناسب است؟

نباید این کاربرد را به‌صورت عمومی برای تمام کاملاک‌ها تأیید کرد.

مناسب بودن برای گاز، هوای فشرده، بخار یا سرویس‌های خاص باید بر اساس مشخصات همان مدل و تأیید سازنده بررسی شود.

آیا کاملاک برای مواد شیمیایی قابل استفاده است؟

ممکن است برخی مدل‌ها برای بعضی سیالات شیمیایی قابل استفاده باشند، اما فقط استیل بودن بدنه برای تأیید این موضوع کافی نیست.

گرید استیل، جنس گسکت، فشار، دما و سازگاری شیمیایی همه باید بررسی شوند.

چرا کاملاک بعد از اتصال نشتی دارد؟

علل احتمالی می‌تواند شامل موارد زیر باشد:

• خرابی یا فرسودگی گسکت
• وجود آلودگی روی سطح آب‌بندی
• آسیب Adapter یا Coupler
• بسته نشدن کامل اهرم‌ها
• استفاده از قطعات ناسازگار
• انتخاب گسکت نامناسب
• تغییر شکل یا سایش اجزای اتصال

قبل از افزایش نیرو یا تغییر قطعات، علت نشتی باید مشخص شود.

اگر اهرم‌های کاملاک به‌سختی بسته شوند چه کنیم؟

نباید اهرم‌ها با نیروی غیرعادی بسته شوند.

ابتدا باید سایز و سازگاری Adapter و Coupler، وضعیت گسکت، تمیزی اتصال و سلامت شیارها بررسی شوند.

سخت بسته شدن غیرعادی می‌تواند نشانه ناسازگاری یا وجود مشکل در قطعات باشد.

برای تعویض کاملاک قبلی چه اطلاعاتی لازم است؟

بهتر است اطلاعات زیر ثبت شوند:

• Type یا تیپ
• سایز سمت Camlock
• سایز اتصال سمت دیگر
• نوع رزوه یا شیلنگ
• نر یا ماده بودن
• گرید درج‌شده روی بدنه، در صورت وجود
• مشخصات گسکت، در صورت معلوم بودن
• تصویر واضح از دو سمت قطعه

قیمت کوپلینگ کاملاک استیل به چه عواملی بستگی دارد؟

قیمت می‌تواند تحت تأثیر موارد زیر باشد:

• تیپ A تا F
• سایز
• گرید استنلس استیل
• نوع اتصال سمت دیگر
• سایز رزوه یا دنباله شیلنگ
• نوع گسکت
• کیفیت ساخت
• تعداد سفارش
• شرایط تأمین

بنابراین برای استعلام دقیق، بهتر است مشخصات کامل هر تیپ جداگانه اعلام شود.

برای سفارش کاملاک استیل چه اطلاعاتی ارسال کنیم؟

یک استعلام مناسب بهتر است شامل تیپ، سایز Camlock، نوع و سایز سمت دیگر، گرید موردنیاز، تعداد و در صورت اهمیت نوع گسکت و شرایط کاری باشد.

برای مشاهده سایر محصولات این گروه نیز می‌توانید وارد دسته اتصالات دنده‌ای استیل شوید
