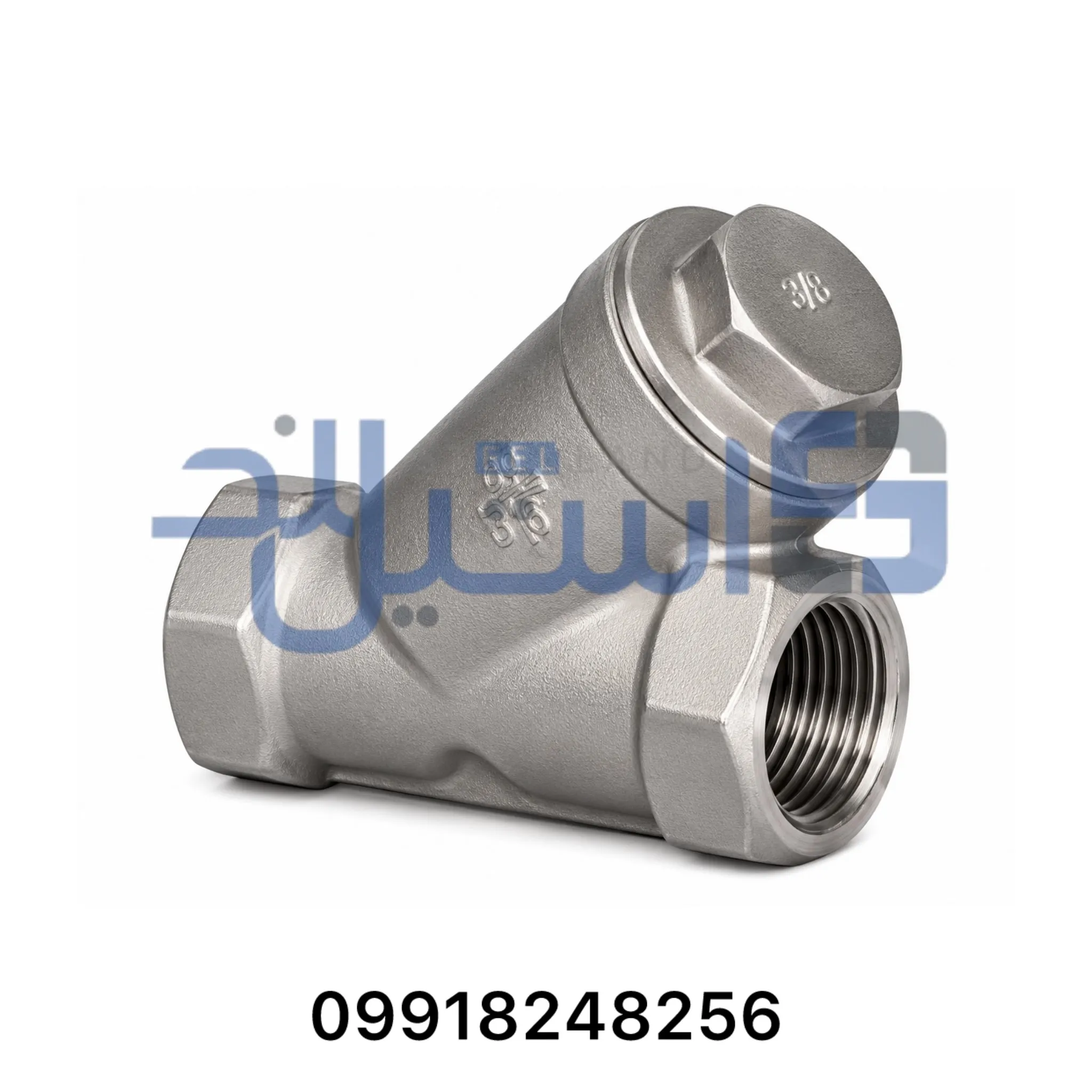

صافی دنده ای استیل ۳۰۴ و ۳۱۶

توضیحات

صافی دنده‌ای استیل چیست؟

صافی یا Strainer یکی از تجهیزات خطوط لوله است که وظیفه آن گرفتن ذرات جامد ناخواسته موجود در جریان است.

داخل صافی یک Screen سوراخ‌دار یا Wire Mesh قرار می‌گیرد. جریان از این بخش عبور می‌کند، اما ذراتی که از منافذ Screen بزرگ‌تر هستند در داخل صافی باقی می‌مانند. Watts نیز Y-Strainer را تجهیزی برای جداسازی مکانیکی جامدات از جریان مایع، گاز یا بخار با استفاده از Screen مشبک یا توری معرفی می‌کند.

این عملکرد می‌تواند از ورود آلودگی‌های جامد به تجهیزات حساس‌تر پایین‌دست جلوگیری کند.

صافی دنده‌ای چه کاری در خط انجام می‌دهد؟

ذراتی مانند رسوبات، Scale، بقایای ناشی از نصب یا سایر اجسام جامد موجود در خط می‌توانند همراه سیال حرکت کنند.

صافی پیش از رسیدن این ذرات به تجهیزات پایین‌دست، بخشی از آن‌ها را بر اساس اندازه منافذ Screen جدا می‌کند.

در محصولات صنعتی نیز Strainer به‌طور مشخص برای محافظت از تجهیزاتی مانند Pump و سایر تجهیزات مکانیکی در برابر Foreign Matter استفاده می‌شود.

مسیر عملکرد به‌صورت ساده چنین است:

ورود سیال → عبور از Screen → به دام افتادن ذرات → خروج سیال از صافی

آیا صافی دنده‌ای استیل یک شیر است؟

از نظر عملکرد، Strainer وظیفه باز و بسته کردن یا تنظیم جریان را مانند Valve انجام نمی‌دهد.

وظیفه اصلی آن Straining یا جداسازی ذرات جامد است.

بنابراین هنگام طراحی خط باید بین تجهیزاتی مانند:

• شیر توپی برای قطع و وصل جریان؛
• چک ولو برای جلوگیری از برگشت جریان؛
• گلوب ولو برای کنترل جریان در طراحی مناسب؛
• Strainer برای جداسازی ذرات جامد؛

تفاوت قائل شد.

صافی دنده‌ای در ساختار فروشگاه استیل لند در گروه شیرآلات استیل قرار گرفته است، اما نقش فرآیندی آن فیلتراسیون مکانیکی ذرات است.

Y-Strainer چیست؟

یکی از رایج‌ترین ساختارهای Strainer در خطوط لوله، Y-Strainer یا صافی Y شکل است.

در این طراحی، بخش Screen با زاویه نسبت به مسیر اصلی جریان قرار دارد و فرم کلی Body شبیه حرف Y است.

Eaton این نوع Strainer را با طراحی Compact و Screen استنلس استیل برای سرویس‌های مختلف صنعتی عرضه می‌کند و Watts نیز Y-Strainer را یکی از خانواده‌های اصلی Strainer خطوط لوله معرفی می‌کند.

چرا طراحی Y شکل استفاده می‌شود؟

این ساختار امکان قرار گرفتن Screen در یک محفظه نسبتاً جمع‌وجور را فراهم می‌کند.

ذرات روی Screen باقی می‌مانند و برای Cleaning باید به بخش مربوط به Screen دسترسی وجود داشته باشد.

در Y-Strainerهای صنعتی، Cover می‌تواند بسته به طراحی به‌صورت Threaded یا Bolted باشد.

اجزای اصلی صافی دنده‌ای استیل

بدنه

Body مسیر اصلی عبور سیال و محل قرارگیری Screen را تشکیل می‌دهد.

در این محصول Grade استنلس استیل با دو گزینه ۳۰۴ و ۳۱۶ مطرح است.

Screen یا توری

Screen عضو اصلی جداسازی ذرات است.

انتخاب آن باید بر اساس اندازه ذراتی انجام شود که لازم است از جریان حذف شوند.

درپوش

بخش Screen باید برای Cleaning و Maintenance قابل دسترسی باشد. در بسیاری از Y-Strainerها Cover یا Cap برای خارج کردن Screen پیش‌بینی می‌شود. نمونه‌های صنعتی Watts نیز دارای Retainer Cap قابل باز شدن برای دسترسی به Screen هستند.

اتصال دنده‌ای

دو سر صافی به‌وسیله Threaded Connection به خط متصل می‌شوند.

نوع دقیق رزوه باید با لوله و سایر اتصالات دنده‌ای استیل سیستم هماهنگ باشد.

توری صافی چگونه انتخاب می‌شود؟

صرف انتخاب Body مناسب برای عملکرد صحیح Strainer کافی نیست. اندازه منافذ Screen باید متناسب با تجهیز پایین‌دست و اندازه ذرات موردنظر انتخاب شود.

اگر منافذ بسیار بزرگ باشند، ذراتی که باید حذف شوند از صافی عبور می‌کنند.

اگر Screen بیش از حد ریز انتخاب شود، می‌تواند سریع‌تر آلوده شود و افت فشار بیشتری در خط ایجاد کند.

در Y-Strainerهای صنعتی، سازندگان Screenها را با Perforation و Meshهای متفاوت ارائه می‌کنند. Eaton برای نمونه در خانواده Model 85 گزینه‌های مختلف Mesh و اندازه منافذ ارائه می‌کند.

Mesh چیست؟

Mesh یکی از روش‌های بیان مشخصات Wire Screen است.

اما انتخاب Screen نباید فقط با عدد Mesh انجام شود. نوع Screen، قطر سیم، اندازه Opening و مشخصات سازنده نیز اهمیت دارند.

بنابراین در استعلام تخصصی بهتر است نیاز فرآیندی بر اساس اندازه ذره‌ای که باید حذف شود مشخص باشد.

Perforated Screen چیست؟

در برخی Strainerها عنصر داخلی به‌صورت صفحه سوراخ‌دار ساخته می‌شود و در برخی طراحی‌ها Wire Mesh یا ترکیبی از این ساختارها استفاده می‌شود.

Watts در تعریف Y-Strainer به استفاده از Perforated یا Wire Mesh Screen اشاره می‌کند.

نوع Screen روی ظرفیت نگهداری ذرات و افت فشار اثر می‌گذارد.

تفاوت صافی استیل ۳۰۴ و ۳۱۶

این محصول با دو Grade ۳۰۴ و ۳۱۶ عرضه می‌شود.

هر دو از خانواده استنلس استیل‌های آستنیتی پرکاربرد هستند، اما 316 دارای مولیبدن است و این عنصر در بسیاری از محیط‌ها مقاومت خوردگی بیشتری نسبت به خانواده 304 ایجاد می‌کند. Outokumpu نیز افزایش مقاومت خوردگی در گریدهای Cr-Ni-Mo را به افزودن حدود ۲ تا ۳ درصد مولیبدن مرتبط می‌داند.

316 را نباید برای همه کاربردها به‌صورت خودکار بهتر دانست. نوع سیال، کلراید، دما و شرایط واقعی فرآیند در انتخاب Grade اهمیت دارند. حتی گریدهای 304 و 316 نیز در بعضی شرایط کلرایدی شدید می‌توانند دچار خوردگی شوند.

اتصال دنده‌ای صافی استیل

Threaded Connection نصب Strainer را در خطوط دارای اتصال رزوه‌ای امکان‌پذیر می‌کند.

در بازار صنعتی، Y-Strainerهای استنلس استیل با اتصال دنده‌ای نیز به‌صورت گسترده تولید می‌شوند؛ برای مثال Watts مدل 88S و Eaton Model 85 نمونه‌هایی از Stainless Steel Threaded Y-Strainer هستند.

نوع رزوه باید با Connection خط یکسان باشد.

NPT، BSP و استاندارد رزوه

دنده‌ای بودن اتصال به‌تنهایی مشخصات کامل Connection نیست.

در سیستم‌های لوله‌کشی استانداردهای رزوه متفاوتی وجود دارند و دو اتصال با سایز اسمی مشابه الزاماً قابل اتصال صحیح به یکدیگر نیستند.

بنابراین هنگام انتخاب صافی دنده‌ای استیل ۳۰۴ و ۳۱۶ باید علاوه بر سایز، استاندارد Thread نیز با خط موجود تطبیق داده شود.

افت فشار در صافی دنده‌ای

وجود Screen در مسیر جریان به‌طور طبیعی مقداری مقاومت ایجاد می‌کند.

افت فشار واقعی به عواملی مانند:

• سایز Strainer؛
• دبی؛
• نوع سیال؛
• اندازه Screen؛
• درصد سطح باز Screen؛
• میزان تجمع آلودگی؛

وابسته است.

با افزایش ذرات جمع‌شده روی Screen، مقاومت عبور جریان نیز می‌تواند افزایش پیدا کند. بنابراین Cleaning بخشی از نگهداری عادی Strainer محسوب می‌شود.

صافی هرچه ریزتر باشد بهتر است؟

خیر.

انتخاب Screen بسیار ریز بدون نیاز فرآیندی می‌تواند باعث افزایش دفعات Cleaning و افت فشار شود.

از سوی دیگر Screen بیش از حد درشت ممکن است نتواند تجهیزات پایین‌دست را در برابر ذرات موردنظر محافظت کند.

انتخاب مناسب باید بین Particle Removal Requirement و Flow Requirement تعادل ایجاد کند.

صافی دنده‌ای در کجای خط نصب می‌شود؟

Strainer معمولاً پیش از تجهیزی نصب می‌شود که باید در برابر ذرات جامد محافظت شود.

محل دقیق نصب به طراحی سیستم بستگی دارد، اما هدف این است که آلودگی پیش از رسیدن به تجهیز حساس از جریان جدا شود.

در محصولات صنعتی نیز وظیفه Y-Strainer به‌طور مشخص حفاظت از تجهیزات خط در برابر Dirt، Scale و سایر Foreign Objects تعریف شده است.

جهت جریان در صافی

جهت Flow باید مطابق علامت یا طراحی سازنده رعایت شود تا جریان به شکل صحیح از Screen عبور کند.

همچنین Orientation نصب می‌تواند به نوع سیال و طراحی Strainer وابسته باشد. Y-Strainerهای صنعتی بسته به مدل امکان نصب افقی یا عمودی دارند، اما وضعیت دقیق نصب باید با طراحی همان Strainer هماهنگ باشد.

صافی و فیلتر چه تفاوتی دارند؟

هر دو برای جداسازی آلودگی استفاده می‌شوند، اما در کاربرد صنعتی Strainer معمولاً برای گرفتن ذرات جامد نسبتاً درشت‌تر از جریان خط و حفاظت از تجهیزات به‌کار می‌رود.

Screen آن نیز معمولاً قابل خارج کردن و Cleaning است.

انتخاب بین Strainer و سیستم Filtration دقیق‌تر به اندازه ذرات، کیفیت موردنیاز سیال و فرآیند بستگی دارد.

برای مشاهده سایر تجهیزات این گروه می‌توانید به دسته شیرآلات استیل مراجعه کنید.

کاربردهای صافی دنده‌ای استیل ۳۰۴ و ۳۱۶

صافی دنده‌ای استیل ۳۰۴ و ۳۱۶ برای جلوگیری از عبور ذرات جامد ناخواسته در خطوط لوله استفاده می‌شود و معمولاً پیش از تجهیزاتی قرار می‌گیرد که وجود رسوب، براده، Scale یا سایر ذرات می‌تواند عملکرد آن‌ها را مختل کند.

محافظت از پمپ‌ها

ورود ذرات جامد به Pump می‌تواند روی اجزای داخلی و عملکرد آن اثر بگذارد. نصب Strainer در موقعیت مناسب قبل از پمپ می‌تواند بخشی از این آلودگی‌ها را پیش از ورود به تجهیز جدا کند.

انتخاب Screen باید به‌گونه‌ای باشد که ضمن محافظت مناسب، افت فشار نامطلوبی در مسیر مکش یا جریان ایجاد نکند.

محافظت از شیرآلات

ذرات جامد می‌توانند روی Seat، Seal و سایر اجزای داخلی شیرها اثر بگذارند. استفاده از Strainer در خطوطی که احتمال وجود آلودگی جامد وجود دارد می‌تواند به کاهش ورود این ذرات به تجهیزات پایین‌دست کمک کند.

برای مثال در یک مسیر می‌توان صافی را قبل از شیر توپی استیل یا سایر شیرهای حساس به آلودگی قرار داد؛ محل دقیق نصب باید با طراحی سیستم هماهنگ باشد.

محافظت از چک ولو

وجود ذرات در اطراف عضو آب‌بندی می‌تواند روی عملکرد بعضی Check Valveها اثر بگذارد.

در سیستم‌هایی که احتمال ورود رسوب یا ذرات وجود دارد، Strainer می‌تواند پیش از چک ولو استیل برای کاهش ورود آلودگی‌های جامد مورد بررسی قرار گیرد.

حفاظت از تجهیزات اندازه‌گیری و کنترلی

تجهیزاتی با مسیرهای عبور کوچک‌تر ممکن است نسبت به ذرات جامد حساس‌تر باشند. صافی می‌تواند پیش از برخی تجهیزات اندازه‌گیری یا کنترلی برای کاهش ورود Foreign Matter استفاده شود.

انتخاب Mesh یا Opening باید متناسب با حساسیت تجهیز پایین‌دست انجام شود.

خطوط آب و سیالات صنعتی

Y-Strainerهای استیل در سیستم‌های مختلف انتقال سیال قابل استفاده هستند؛ با این شرط که Body Material، Screen، Thread، Pressure Rating و Temperature Rating با شرایط واقعی سیستم سازگار باشند.

خطوط دارای سیالات خورنده‌تر

در محیط‌هایی که مقاومت خوردگی اهمیت بیشتری دارد، Grade بدنه و Screen باید متناسب با سیال انتخاب شوند.

وجود گزینه‌های ۳۰۴ و ۳۱۶ امکان انتخاب بر اساس شرایط فرآیند را فراهم می‌کند، اما Grade مناسب باید با ترکیب واقعی سیال و محیط کاری تطبیق داده شود.

مزایای صافی دنده‌ای استیل

جداسازی ذرات قبل از ورود به تجهیزات

مهم‌ترین مزیت Strainer جلوگیری از حرکت آزاد ذرات جامد بزرگ‌تر از منافذ Screen به سمت تجهیزات پایین‌دست است.

این کار می‌تواند به حفاظت از تجهیزاتی مانند Pump، Valve و اجزای کنترلی کمک کند.

امکان تمیز کردن Screen

در طراحی‌های سرویس‌پذیر Y-Strainer، Screen از داخل Body خارج می‌شود و امکان Cleaning یا تعویض آن وجود دارد.

این ویژگی باعث می‌شود پس از تجمع آلودگی الزاماً کل Strainer تعویض نشود.

طراحی نسبتاً جمع‌وجور

ساختار Y شکل امکان قرار گرفتن Screen در یک محفظه جانبی نسبتاً Compact را فراهم می‌کند و برای بسیاری از خطوط رزوه‌ای قابل استفاده است.

اتصال دنده‌ای

Threaded Connection امکان استفاده از این محصول را در خطوطی فراهم می‌کند که سایر اجزای آن‌ها نیز با اتصالات رزوه‌ای مونتاژ شده‌اند.

در چنین سیستم‌هایی، هماهنگی صافی با اتصالات دنده‌ای استیل اهمیت دارد.

بدنه استنلس استیل

استنلس استیل در بسیاری از محیط‌های صنعتی مقاومت خوردگی مناسبی ارائه می‌دهد و وجود Gradeهای ۳۰۴ و ۳۱۶ امکان انتخاب متناسب‌تر با شرایط سرویس را فراهم می‌کند.

محدودیت‌های صافی دنده‌ای استیل

ایجاد افت فشار

Screen در مسیر جریان مقاومت ایجاد می‌کند.

میزان Pressure Drop به دبی، سایز صافی، مشخصات Screen، ویسکوزیته سیال و میزان گرفتگی بستگی دارد.

هرچه Screen آلوده‌تر شود، افت فشار نیز می‌تواند افزایش پیدا کند.

نیاز به Cleaning دوره‌ای

ذرات جمع‌شده داخل Strainer باید در زمان مناسب خارج شوند.

اگر Screen برای مدت طولانی بدون Cleaning باقی بماند، ظرفیت عبور جریان کاهش پیدا می‌کند و عملکرد سیستم می‌تواند تحت تأثیر قرار گیرد.

جایگزین همه انواع Filtration نیست

Y-Strainer برای جداسازی مکانیکی ذرات از جریان استفاده می‌شود، اما نباید آن را به‌صورت خودکار جایگزین فیلترهای دقیق فرآیندی دانست.

اگر فرآیند به حذف ذرات بسیار ریز یا کیفیت مشخص Filtration نیاز دارد، سیستم Filter باید جداگانه طراحی شود.

Screen بسیار ریز همیشه مزیت نیست

ریزتر کردن Opening می‌تواند ذرات کوچک‌تری را متوقف کند، اما هم‌زمان احتمال گرفتگی و Pressure Drop را نیز افزایش می‌دهد.

انتخاب باید بر اساس نیاز واقعی تجهیز پایین‌دست انجام شود.

انتخاب سایز مناسب صافی دنده‌ای

سایز Strainer باید با Line Size و Connection سیستم هماهنگ باشد.

فقط برابر بودن سایز اسمی کافی نیست و موارد دیگری مانند:

• نوع Thread
• ظرفیت جریان
• Pressure Rating
• ابعاد نصب
• مشخصات Screen

نیز باید بررسی شوند.

در خطوط با دبی بالا، انتخاب صرفاً بر اساس قطر لوله بدون توجه به Pressure Drop می‌تواند مناسب نباشد.

انتخاب Screen یا Mesh مناسب

Screen باید بر اساس اندازه ذراتی انتخاب شود که لازم است از جریان جدا شوند.

Screen درشت‌تر

مزیت آن مقاومت کمتر در برابر جریان و کاهش احتمال گرفتگی سریع است، اما ذرات کوچک‌تری از آن عبور خواهند کرد.

Screen ریزتر

ذرات کوچک‌تری را نگه می‌دارد، اما می‌تواند سریع‌تر آلوده شود و افت فشار بیشتری ایجاد کند.

بنابراین انتخاب باید بر اساس حساسیت تجهیز پایین‌دست و شرایط واقعی سیال انجام شود.

انتخاب بین استیل ۳۰۴ و ۳۱۶

انتخاب Grade باید با شرایط محیطی و فرآیندی هماهنگ باشد.

استیل ۳۰۴

برای بسیاری از کاربردهای عمومی استنلس استیل مورد استفاده قرار می‌گیرد و در شرایط مناسب می‌تواند انتخاب اقتصادی‌تری باشد.

استیل ۳۱۶

وجود مولیبدن در خانواده ۳۱۶ باعث بهبود مقاومت خوردگی در بسیاری از محیط‌ها نسبت به ۳۰۴ می‌شود و می‌تواند برای برخی سرویس‌های خورنده‌تر گزینه مناسب‌تری باشد.

با این حال ۳۱۶ نیز برای تمام مواد شیمیایی یا شرایط کلرایدی بدون محدودیت نیست.

انتخاب نوع رزوه

در خرید صافی دنده‌ای استیل ۳۰۴ و ۳۱۶ باید علاوه بر سایز، استاندارد Thread نیز بررسی شود.

اتصال رزوه‌ای باید از نظر:

• قطر اسمی
• نوع رزوه
• Pitch
• نحوه آب‌بندی

با اجزای خط سازگار باشد.

دو اتصال فقط به دلیل داشتن سایز اسمی مشابه الزاماً قابل اتصال صحیح نیستند.

نکات نصب صافی دنده‌ای استیل

جهت جریان رعایت شود

در صورت وجود Flow Arrow روی Body، جهت نصب باید مطابق همان علامت باشد.

عبور جریان در جهت نادرست می‌تواند عملکرد Screen را مختل کند.

فضای کافی برای خارج کردن Screen وجود داشته باشد

Strainer نباید در محلی نصب شود که امکان باز کردن Cap و خارج کردن Screen وجود نداشته باشد.

Maintenance Clearance باید از زمان نصب در نظر گرفته شود.

صافی تحت تنش لوله‌کشی قرار نگیرد

Pipework باید Alignment مناسب داشته باشد و Strainer برای کشیدن یا اصلاح موقعیت لوله‌ها استفاده نشود.

رزوه بیش از حد تحت فشار قرار نگیرد

در اتصال Threaded باید مونتاژ مطابق روش صحیح اتصال انجام شود و از اعمال نیروی مکانیکی غیرضروری به Body جلوگیری شود.

جهت قرارگیری بخش Screen بررسی شود

Orientation مناسب به طراحی Strainer، نوع سیال و دستورالعمل سازنده وابسته است. محل Screen باید به‌گونه‌ای باشد که Cleaning و جمع‌آوری آلودگی به شکل مناسب انجام شود.

نگهداری صافی دنده‌ای استیل

Screen به‌صورت دوره‌ای بررسی شود

میزان تجمع آلودگی به شرایط خط بستگی دارد و نمی‌توان یک دوره ثابت Cleaning برای تمام سیستم‌ها تعیین کرد.

در خطوط آلوده‌تر ممکن است نیاز به بررسی بیشتری وجود داشته باشد.

افزایش افت فشار بررسی شود

افزایش اختلاف فشار دو طرف Strainer می‌تواند یکی از نشانه‌های گرفتگی Screen باشد.

در سیستم‌های حساس می‌توان وضعیت Pressure Drop را برای تعیین زمان مناسب Cleaning بررسی کرد.

Screen از نظر آسیب کنترل شود

پارگی، تغییر شکل یا آسیب Screen می‌تواند باعث عبور ذراتی شود که قرار بوده توسط Strainer متوقف شوند.

در صورت آسیب باید Screen سازگار با همان مدل جایگزین شود.

آب‌بندی درپوش بررسی شود

پس از Cleaning و مونتاژ مجدد، بخش Cover یا Cap باید از نظر Sealing بررسی شود.

Seal یا Gasket مورد استفاده باید با طراحی واقعی محصول و سیال سازگار باشد.

تمیز کردن صافی دنده‌ای استیل

قبل از باز کردن Strainer، بخش مربوط از خط باید از فشار خارج شود و شرایط ایمن سرویس فراهم باشد.

پس از دسترسی به Screen، آلودگی‌های جمع‌شده برداشته می‌شوند و وضعیت خود Screen نیز بررسی می‌شود.

پس از مونتاژ مجدد، آب‌بندی Cover و عملکرد صحیح خط باید کنترل شود.

اشتباهات رایج هنگام خرید صافی دنده‌ای استیل

برای مشاهده سایر محصولات مرتبط می‌توانید از دسته شیرآلات استیل استفاده کنید.

عوامل مؤثر بر قیمت صافی دنده‌ای استیل ۳۰۴ و ۳۱۶

قیمت صافی دنده‌ای استیل ۳۰۴ و ۳۱۶ فقط به سایز بدنه وابسته نیست. نوع استنلس استیل، اندازه و ساختار Screen، نوع رزوه، Pressure Rating، Temperature Rating و طراحی بدنه می‌توانند باعث اختلاف قیمت میان دو Y-Strainer ظاهراً مشابه شوند. تولیدکنندگان صنعتی نیز یک خانواده Strainer را با Screenها، Connectionها و Pressure Ratingهای متفاوت عرضه می‌کنند.

گرید استیل ۳۰۴ یا ۳۱۶

یکی از عوامل اصلی قیمت، Grade متریال است.

استیل ۳۱۶ به دلیل وجود مولیبدن در بسیاری از محیط‌ها مقاومت خوردگی بیشتری نسبت به گریدهای Cr-Ni بدون مولیبدن دارد. انتخاب بین ۳۰۴ و ۳۱۶ باید بر اساس نوع سیال و شرایط محیطی انجام شود، نه صرفاً بر اساس قیمت.

سایز صافی

با افزایش سایز، ابعاد Body، Screen، Cap و مقدار Material مصرفی نیز تغییر می‌کند.

اما دو صافی هم‌سایز ممکن است به دلیل تفاوت در Grade، Screen یا Pressure Rating قیمت یکسانی نداشته باشند.

بنابراین فقط اعلام عبارت «صافی استیل ۱ اینچ» برای استعلام تخصصی کافی نیست.

نوع و اندازه Screen

Screen یکی از بخش‌های اصلی Y-Strainer است و مشخصات آن مستقیماً روی عملکرد محصول اثر می‌گذارد.

تولیدکنندگان تخصصی Screenهای مختلفی با Mesh یا Perforation متفاوت ارائه می‌کنند؛ برای نمونه Eaton در یک خانواده Y-Strainer گزینه‌های متعددی از Mesh و Perforation دارد.

هرچه نیاز Filtration متفاوت باشد، مشخصات Screen نیز می‌تواند تغییر کند و این موضوع ممکن است روی قیمت اثر بگذارد.

Mesh یا Perforation

دو Strainer با Body یکسان می‌توانند Screen متفاوتی داشته باشند.

مشخصات Screen ممکن است به صورت:

• Mesh
• Perforation
• Opening Size

بیان شود.

در استعلام بهتر است مشخصات موردنیاز Screen نیز همراه سایز Valve اعلام شود.

جنس Screen

جنس Screen نیز می‌تواند با Body متفاوت باشد.

در بسیاری از محصولات صنعتی از Stainless Steel Screen استفاده می‌شود؛ Eaton نیز Stainless Steel Screen را به‌عنوان گزینه استاندارد در خانواده Model 85 معرفی می‌کند.

برای محصول استیل لند باید Grade واقعی Screen در صورت اهمیت پروژه تأیید شود.

نوع رزوه

Threaded بودن Connection به‌تنهایی مشخصات کامل اتصال نیست.

نوع Thread باید با خط موجود سازگار باشد. محصولات واقعی بازار نیز ممکن است با NPT یا استانداردهای اتصال دیگر عرضه شوند؛ برای نمونه یکی از مدل‌های استنلس استیل Eaton با NPT Female Thread عرضه می‌شود.

نوع رزوه صافی دنده‌ای استیل ۳۰۴ و ۳۱۶ باید برای مدل قابل تأمین مشخص شود.

Pressure Rating

فشار مجاز یکی دیگر از عوامل مهم انتخاب و قیمت است.

Y-Strainerهای صنعتی در Pressure Ratingهای متفاوت ساخته می‌شوند. حتی در یک خانواده محصول، Eaton محدوده‌های Pressure Rating متفاوتی را بر اساس مدل و Configuration ارائه می‌کند.

این اعداد مربوط به محصولات Eaton هستند و برای محصول استیل لند باید Rating واقعی از مشخصات همان کالا استخراج شود.

Temperature Rating

دمای مجاز نیز می‌تواند بر اساس Body Material، Screen، Gasket و طراحی Strainer محدود شود.

برای مثال Watts در یک Y-Strainer استنلس استیل مشخص، Pressure Rating را در دماهای مختلف جداگانه اعلام می‌کند که نشان می‌دهد فشار و دما باید به‌صورت مرتبط بررسی شوند.

برای محصول استیل لند عدد عمومی فشار یا دما اعلام نمی‌شود.

جنس Gasket یا Seal

در بعضی Y-Strainerها، Cap یا Cover دارای Gasket است.

متریال این Gasket باید با سیال و دمای کاری سازگار باشد. محصولات صنعتی می‌توانند از Gasketهای مختلف استفاده کنند؛ برای نمونه Watts در مدل 87SI از PTFE Gasket استفاده می‌کند، اما این مشخصه مربوط به همان محصول است.

جنس Seal محصول استیل لند باید جداگانه تأیید شود.

طراحی Cap یا Cover

نحوه دسترسی به Screen نیز می‌تواند میان مدل‌ها متفاوت باشد.

Y-Strainerهای صنعتی با Threaded Cover یا Bolted Cover تولید می‌شوند. Eaton هر دو طراحی را در خانواده محصولات خود ارائه می‌کند.

در صافی دنده‌ای کوچک، Threaded Cap یکی از ساختارهای رایج بازار است، اما طراحی محصول موجود باید از خود کالا تأیید شود.

Blow-Off یا Drain Connection

برخی Strainerها دارای Blow-Off Plug یا Connection برای تخلیه آلودگی هستند. Watts در بعضی مدل‌های Y-Strainer خود چنین امکانی را ارائه می‌کند.

وجود این قابلیت می‌تواند ساختار و قیمت محصول را تغییر دهد، اما نباید برای مدل استیل لند بدون بررسی قطعی در نظر گرفته شود.

تعداد سفارش

تعداد نیز روی شرایط تجاری تأمین اثر می‌گذارد.

برای سفارش چند سایزی بهتر است هر سایز و مشخصات Screen به‌صورت جداگانه در استعلام ثبت شود.

راهنمای خرید صافی دنده‌ای استیل ۳۰۴ و ۳۱۶

برای انتخاب صحیح بهتر است ابتدا مشخص شود چه ذراتی باید حذف شوند و از چه تجهیزی قرار است محافظت شود.

۱. سایز خط را مشخص کنید

Line Size باید با صافی هماهنگ باشد.

در سیستم موجود، سایز رزوه و ابعاد Connection نیز باید بررسی شوند.

۲. نوع رزوه را مشخص کنید

فقط نوشتن «۱ اینچ دنده‌ای» کافی نیست.

استاندارد Thread نیز باید با Pipework و اتصالات دنده‌ای استیل موجود در سیستم هماهنگ باشد.

۳. بین استیل ۳۰۴ و ۳۱۶ انتخاب کنید

انتخاب باید بر اساس نوع سیال و محیط انجام شود.

اگر محیط خورنده‌تر است، ۳۱۶ می‌تواند به دلیل آلیاژ حاوی مولیبدن مقاومت خوردگی بیشتری در بسیاری از شرایط ارائه کند، اما تصمیم نهایی باید بر اساس Compatibility واقعی انجام شود.

۴. اندازه ذرات موردنظر را مشخص کنید

قبل از انتخاب Mesh باید بدانید چه Particle Sizeی قرار است متوقف شود.

Screen نباید صرفاً بر اساس عدد کوچک‌تر انتخاب شود؛ انتخاب بسیار ریز می‌تواند افت فشار و دفعات Cleaning را افزایش دهد.

۵. حساسیت تجهیز پایین‌دست را بررسی کنید

اگر Strainer برای محافظت از Pump، Valve یا تجهیز دیگری نصب می‌شود، مشخصات Screen باید با نیاز همان تجهیز هماهنگ باشد.

هدف انتخاب Screen این است که ذرات آسیب‌زا متوقف شوند بدون اینکه Flow Requirement خط به‌طور نامناسب محدود شود.

۶. دبی را در نظر بگیرید

Flow Rate بر Pressure Drop صافی اثر دارد.

تولیدکنندگان تخصصی برای Strainerهای خود ابزار و داده Pressure Loss ارائه می‌کنند؛ Eaton نیز برای Model 85 ابزار محاسبه Pressure Loss برای آب و سایر سیالات ارائه می‌کند.

در خطوط حساس به افت فشار، انتخاب باید بر اساس Flow Data انجام شود.

۷. فشار طراحی را مشخص کنید

Design Pressure خط باید با Rating محصول مطابقت داشته باشد.

فقط جنس استنلس استیل برای تعیین Pressure Rating کافی نیست.

۸. دمای طراحی را اعلام کنید

Design Temperature نیز باید با Body، Screen و Seal سازگار باشد.

فشار و دما بهتر است هم‌زمان با دیتاشیت محصول کنترل شوند.

۹. نوع سیال را مشخص کنید

Fluid Service در انتخاب Grade، Screen و Seal اهمیت دارد.

برای سرویس‌های خورنده، انتخاب ۳۰۴ یا ۳۱۶ فقط بر اساس نام عمومی سیال انجام نمی‌شود و ترکیب واقعی فرآیند نیز می‌تواند اهمیت داشته باشد.

۱۰. دسترسی برای Cleaning را بررسی کنید

پیش از خرید و نصب باید فضای لازم برای باز کردن Cap و خارج کردن Screen وجود داشته باشد.

Y-Strainer یک تجهیز نیازمند Cleaning است و سرویس‌پذیری آن باید در Layout خط لحاظ شود.

اطلاعات لازم برای استعلام قیمت صافی دنده‌ای استیل

خرید صافی جایگزین برای خط موجود

اگر صافی جدید قرار است جای Y-Strainer قبلی نصب شود، اطلاعات محصول قدیمی می‌تواند انتخاب را دقیق‌تر کند.

مواردی مانند برند، مدل، سایز، Grade، Thread، Pressure Rating و مشخصات Screen اهمیت دارند.

در صورت امکان، اطلاعات زیر نیز ثبت شوند:

• Body Marking
• Flow Arrow
• Mesh یا Screen Code
• ابعاد کلی
• طول نصب
• مشخصات Cap
• تصاویر Connectionها
• تصویر Screen قدیمی

شباهت ظاهری دو Strainer برای اثبات سازگاری کامل کافی نیست.

برای جایگزینی Screen چه اطلاعاتی لازم است؟

Screen جایگزین باید از نظر:

• ابعاد
• شکل
• Mesh یا Opening
• Material
• نحوه قرارگیری در Body

با Strainer سازگار باشد.

خرید Screen فقط بر اساس قطر تقریبی می‌تواند باعث عدم انطباق شود.

آیا صافی ۳۱۶ همیشه گران‌تر و بهتر است؟

Grade تنها یکی از عوامل قیمت و انتخاب است.

ممکن است یک صافی ۳۰۴ با Pressure Rating یا Screen تخصصی متفاوت، از یک محصول ۳۱۶ ساده شرایط یا قیمت دیگری داشته باشد.

برای انتخاب نیز «بهتر» بودن باید به شرایط واقعی سرویس وابسته باشد، نه فقط Grade.

آیا Mesh ریزتر ارزش خرید بیشتری دارد؟

الزاماً خیر.

Mesh مناسب باید ذرات موردنظر را بگیرد و در عین حال Flow و Maintenance قابل قبول باقی بمانند.

Screen ریزتر از نیاز می‌تواند باعث Cleaning بیشتر و افزایش Pressure Drop شود.

چگونه دو پیشنهاد قیمت را مقایسه کنیم؟

پیشنهادها بهتر است حداقل از نظر موارد زیر یکسان‌سازی شوند:

پس از تطبیق این مشخصات، مقایسه قیمت معنی‌دارتر خواهد بود.

خرید صافی دنده‌ای استیل ۳۰۴ و ۳۱۶ از استیل لند

برای استعلام صافی دنده‌ای استیل ۳۰۴ و ۳۱۶ بهتر است علاوه بر سایز و Grade، نوع رزوه، مشخصات Screen، نوع سیال، فشار و دمای طراحی و تعداد موردنیاز نیز اعلام شوند.

برای تکمیل خطوط رزوه‌ای می‌توانید محصولات دسته اتصالات دنده‌ای استیل و برای سایر تجهیزات این گروه، دسته شیرآلات استیل را بررسی کنید.

سوالات متداول درباره صافی دنده‌ای استیل ۳۰۴ و ۳۱۶

صافی دنده‌ای استیل چیست؟

صافی دنده‌ای استیل یا Stainless Steel Threaded Strainer تجهیزی است که برای جداسازی ذرات جامد از جریان سیال استفاده می‌شود. Screen داخلی صافی ذرات بزرگ‌تر از منافذ خود را نگه می‌دارد و سیال از آن عبور می‌کند.

صافی دنده‌ای استیل چه کاربردی دارد؟

این تجهیز معمولاً برای کاهش ورود ذرات جامد به تجهیزات پایین‌دست مانند پمپ، شیرآلات و برخی تجهیزات کنترلی استفاده می‌شود.

صافی استیل ۳۰۴ بهتر است یا ۳۱۶؟

انتخاب به شرایط سرویس بستگی دارد. استیل ۳۱۶ به دلیل وجود مولیبدن در بسیاری از محیط‌ها مقاومت خوردگی بیشتری نسبت به ۳۰۴ دارد، اما برای تمام کاربردها الزاماً انتخاب مناسب‌تری نیست.

نوع سیال، دما، محیط نصب و شرایط خوردگی باید در انتخاب Grade لحاظ شوند.

آیا صافی استیل ۳۱۶ ضد خوردگی است؟

استنلس استیل ۳۱۶ در بسیاری از محیط‌ها مقاومت خوردگی خوبی دارد، اما هیچ Grade استنلس استیلی را نمی‌توان برای تمام مواد شیمیایی و شرایط کاری کاملاً مصون از خوردگی دانست.

تفاوت صافی و فیلتر چیست؟

Strainer معمولاً برای جداسازی ذرات جامد از جریان و محافظت از تجهیزات خط استفاده می‌شود و Screen آن اغلب قابل تمیز کردن است.

در فرآیندهایی که جداسازی ذرات بسیار ریز یا سطح مشخصی از Filtration موردنیاز است، ممکن است سیستم Filter تخصصی‌تری لازم باشد.

Y-Strainer چیست؟

Y-Strainer نوعی صافی است که محفظه Screen آن با زاویه نسبت به مسیر اصلی جریان قرار می‌گیرد و شکل کلی Body شبیه حرف Y است.

Screen صافی چه کاری انجام می‌دهد؟

Screen عضو اصلی جداسازی است. سیال از منافذ آن عبور می‌کند، اما ذرات بزرگ‌تر از اندازه Opening روی Screen باقی می‌مانند.

Mesh در صافی چیست؟

Mesh یکی از روش‌های بیان مشخصات Wire Screen است. عدد Mesh به‌تنهایی تمام مشخصات Screen را بیان نمی‌کند و Opening Size، قطر سیم و ساختار توری نیز اهمیت دارند.

Mesh ریزتر همیشه بهتر است؟

خیر.

Screen ریزتر می‌تواند ذرات کوچک‌تری را نگه دارد، اما در مقابل احتمال گرفتگی و Pressure Drop بیشتر می‌شود.

Mesh باید بر اساس نیاز واقعی تجهیز پایین‌دست انتخاب شود.

Perforated Screen چیست؟

Perforated Screen از صفحه‌ای دارای سوراخ‌های مشخص تشکیل می‌شود. در بعضی Strainerها از Wire Mesh و در برخی دیگر از Perforated Screen یا ترکیبی از این دو استفاده می‌شود.

اندازه Screen مناسب چگونه انتخاب می‌شود؟

انتخاب باید بر اساس اندازه ذراتی انجام شود که لازم است از جریان حذف شوند و همچنین حساسیت تجهیز پایین‌دست، دبی و افت فشار قابل قبول در نظر گرفته شوند.

آیا صافی باعث افت فشار می‌شود؟

بله. وجود Screen در مسیر جریان مقداری مقاومت ایجاد می‌کند.

افت فشار به سایز صافی، دبی، نوع سیال، مشخصات Screen و میزان گرفتگی آن بستگی دارد.

چرا افت فشار صافی با گذشت زمان افزایش پیدا می‌کند؟

با جمع شدن ذرات روی Screen، سطح آزاد عبور جریان کاهش پیدا می‌کند و مقاومت مسیر می‌تواند بیشتر شود.

افزایش غیرعادی اختلاف فشار دو طرف Strainer می‌تواند نیاز به بررسی و Cleaning را مطرح کند.

هر چند وقت یک‌بار باید Screen تمیز شود؟

یک بازه ثابت برای همه خطوط وجود ندارد.

زمان Cleaning به مقدار آلودگی، دبی، مشخصات Screen، حساسیت تجهیزات پایین‌دست و شرایط بهره‌برداری بستگی دارد.

آیا Screen صافی قابل تعویض است؟

در بسیاری از Y-Strainerهای سرویس‌پذیر Screen قابل خارج کردن و تعویض است.

Screen جایگزین باید از نظر ابعاد، Material و Mesh یا Opening با همان مدل سازگار باشد.

آیا می‌توان هر توری هم‌اندازه‌ای را داخل صافی قرار داد؟

خیر.

مشابه بودن قطر ظاهری کافی نیست. مشخصات Mesh، ابعاد، Material و نحوه قرارگیری Screen باید با طراحی Strainer مطابقت داشته باشند.

اتصال دنده‌ای صافی چه نوعی است؟

نوع دقیق Thread باید برای مدل قابل تأمین مشخص شود.

صرف عبارت «دنده‌ای» نشان نمی‌دهد اتصال از چه استاندارد رزوه‌ای استفاده می‌کند.

آیا NPT و BSP را می‌توان به یکدیگر متصل کرد؟

این دو خانواده رزوه دارای مشخصات متفاوتی هستند و نباید فقط به دلیل یکسان بودن سایز اسمی، اتصال مستقیم و صحیح آن‌ها را فرض کرد.

نوع Thread دو طرف باید پیش از نصب تطبیق داده شود.

صافی در چه جهتی باید نصب شود؟

جهت جریان باید مطابق Flow Arrow یا دستورالعمل سازنده رعایت شود.

Orientation مناسب Screen نیز می‌تواند به نوع Strainer و شرایط خط وابسته باشد.

آیا صافی را می‌توان عمودی نصب کرد؟

این موضوع به طراحی Strainer، جهت جریان و دستورالعمل مدل واقعی بستگی دارد.

برای هر Y-Strainer نمی‌توان یک وضعیت نصب عمومی تعیین کرد.

صافی را قبل از پمپ نصب کنیم یا بعد از آن؟

محل نصب باید بر اساس طراحی سیستم و هدف حفاظت از تجهیزات تعیین شود.

اگر صافی برای محافظت از تجهیزی خاص استفاده می‌شود، باید در موقعیتی قرار گیرد که ذرات پیش از رسیدن به آن تجهیز جدا شوند و هم‌زمان Pressure Drop مجاز سیستم نیز رعایت شود.

آیا صافی از شیرآلات پایین‌دست محافظت می‌کند؟

می‌تواند ورود بخشی از ذرات جامد به شیرهای پایین‌دست را کاهش دهد. این موضوع برای تجهیزاتی که Seat یا مسیر داخلی آن‌ها به آلودگی حساس است اهمیت دارد.

برای مثال در یک خط ممکن است Strainer پیش از چک ولو استیل یا شیر توپی استیل قرار گیرد.

فشار کاری صافی دنده‌ای استیل چقدر است؟

Pressure Rating باید از مشخصات مدل واقعی استخراج شود.

جنس استنلس استیل یا سایز صافی به‌تنهایی برای تعیین فشار مجاز کافی نیست.

دمای کاری صافی چقدر است؟

Temperature Rating نیز به طراحی Body، Screen، Gasket و سایر اجزای محصول وابسته است و باید از دیتاشیت مدل قابل تأمین بررسی شود.

آیا صافی استیل برای مواد شیمیایی مناسب است؟

ممکن است برای برخی مواد مناسب باشد، اما انتخاب باید بر اساس Chemical Compatibility واقعی انجام شود.

Grade بدنه، Screen و Seal باید با سیال و دمای فرآیند سازگار باشند.

آیا صافی دنده‌ای استیل برای آب مناسب است؟

Y-Strainerها در بسیاری از سیستم‌های آبی استفاده می‌شوند، اما Pressure Rating، Thread، Screen و Grade محصول باید با شرایط همان سیستم هماهنگ باشند.

هنگام باز کردن درپوش صافی چه نکته‌ای مهم است؟

پیش از باز کردن Cap یا Cover باید بخش مربوط از سیستم از فشار خارج شده و شرایط ایمن برای سرویس فراهم شود.

سپس Screen را می‌توان برای بررسی یا Cleaning خارج کرد.

اگر Screen پاره شود چه اتفاقی می‌افتد؟

Screen آسیب‌دیده ممکن است دیگر ذرات موردنظر را به‌درستی نگه ندارد و آلودگی به تجهیزات پایین‌دست منتقل شود.

در این شرایط Screen سازگار باید تعویض شود.

اگر صافی سریع مسدود شود چه چیزی باید بررسی شود؟

مواردی مانند میزان آلودگی خط، اندازه Mesh، Flow Rate و شرایط فرآیند باید بررسی شوند.

Screen بسیار ریز نسبت به نیاز واقعی نیز می‌تواند باعث افزایش دفعات Cleaning شود.

برای خرید صافی جایگزین چه اطلاعاتی لازم است؟

اطلاعات مفید شامل موارد زیر است:

• سایز
• Grade بدنه
• نوع Thread
• Pressure Rating
• Temperature Rating
• مشخصات Screen
• Flow Direction
• ابعاد نصب
• برند و مدل قبلی
• تصاویر Body Marking و Screen

قیمت صافی دنده‌ای استیل به چه عواملی بستگی دارد؟

قیمت می‌تواند تحت تأثیر موارد زیر باشد:

• سایز
• استیل ۳۰۴ یا ۳۱۶
• مشخصات Screen
• Mesh یا Perforation
• نوع Thread
• Pressure Rating
• Temperature Rating
• جنس Seal یا Gasket
• طراحی Cap
• تعداد سفارش

برای استعلام قیمت چه اطلاعاتی ارسال کنیم؟

برای استعلام دقیق صافی دنده‌ای استیل ۳۰۴ و ۳۱۶ بهتر است سایز، Grade، نوع رزوه، مشخصات Screen، نوع سیال، فشار و دمای طراحی و تعداد موردنیاز اعلام شوند.

برای تکمیل خطوط رزوه‌ای می‌توانید محصولات اتصالات دنده‌ای استیل را نیز بررسی کنید. سایر تجهیزات این گروه در دسته شیرآلات استیل قرار دارند.
