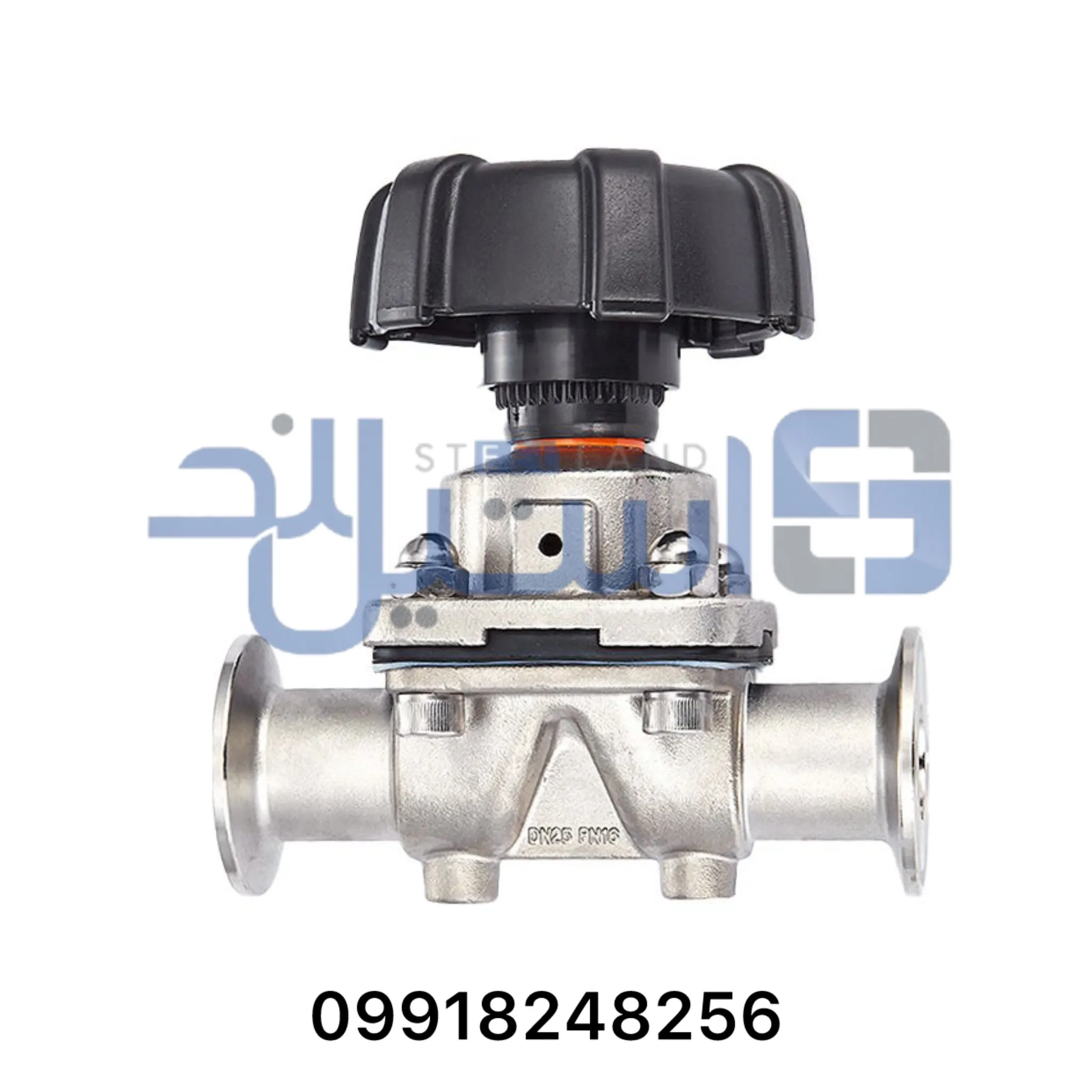

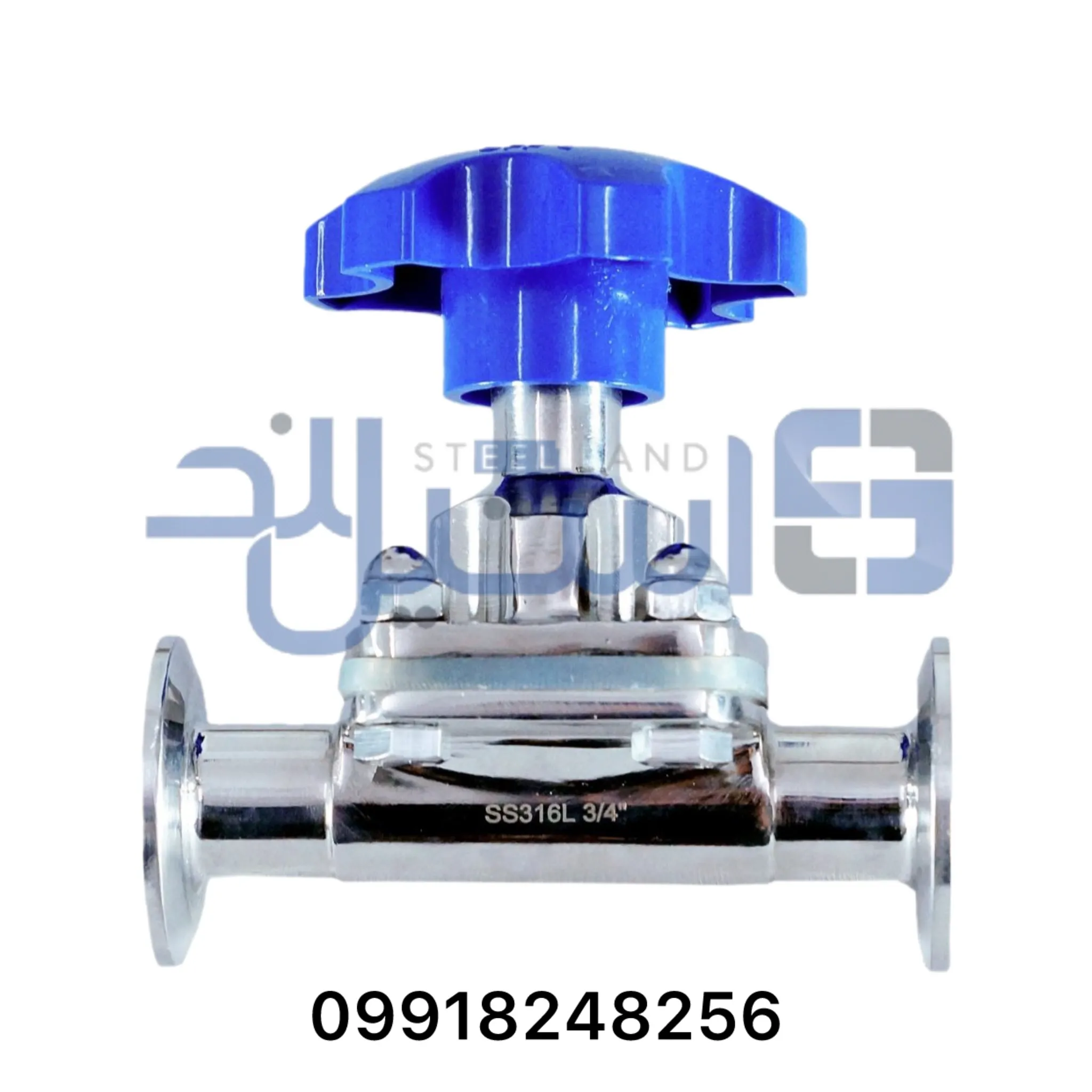

شیر دیافراگمی غذایی استیل

توضیحات

شیر دیافراگمی غذایی استیل چیست؟

شیر دیافراگمی غذایی استیل در خانواده Diaphragm Valve قرار می‌گیرد و برای خطوطی مطرح است که علاوه بر کنترل یا قطع جریان، تمیزکاری مسیر در تماس با محصول و طراحی Hygienic اهمیت دارد.

در یک Diaphragm Valve، دیافراگم میان محیط فرآیندی و بخش محرک قرار می‌گیرد و با تغییر موقعیت خود مسیر سیال را باز یا بسته می‌کند. سازندگانی مانند Alfa Laval شیرهای دیافراگمی را به‌طور تخصصی برای خطوط Hygienic، High-Purity و Aseptic تولید می‌کنند و طراحی این شیرها را بر پایه Valve Body، Diaphragm و Handle یا Actuator شکل می‌دهند.

به‌صورت مفهومی:

Handle / Actuator
↓
Compressor
↓
Diaphragm
↓
مسیر در تماس با محصول داخل Valve Body

منظور از «غذایی» در شیر دیافراگمی چیست؟

در بازار، عبارت شیر غذایی معمولاً برای تجهیزاتی استفاده می‌شود که برای خطوط فرآیندی با الزامات بهداشتی و قابلیت تمیزکاری مطرح هستند.

اما این عبارت به‌تنهایی مشخص نمی‌کند محصول:

• چه استانداردی دارد؛
• چه Surface Finish دارد؛
• چه Gradeی از استنلس استیل استفاده می‌کند؛
• دارای چه Certificationهایی است؛
• برای CIP یا SIP تأیید شده است یا خیر.

برای نمونه، شیرهای Hygienic تخصصی Alfa Laval برای صنایع غذایی، لبنی، نوشیدنی و دارویی به‌عنوان خانواده جداگانه طراحی می‌شوند و GEMÜ نیز شیرهای دیافراگمی مشخصی با طراحی Hygienic برای صنایع غذایی و دارویی عرضه می‌کند.

این ویژگی‌های محصولات مرجع نباید بدون مدرک به محصول استیل لند تعمیم داده شوند.

تفاوت شیر دیافراگمی غذایی و شیر دیافراگمی معمولی چیست؟

هر دو از مکانیزم Diaphragm استفاده می‌کنند، اما در کاربرد Hygienic موضوع فقط عملکرد باز و بسته شدن نیست.

اگر کاربرد خط صنعتی عمومی است، شیر دیافراگمی استیل باید جداگانه بررسی شود.

طراحی Hygienic یعنی چه؟

در یک سیستم Hygienic، فقط جنس استنلس استیل مطرح نیست. طراحی باید به شکلی باشد که مسیر در تماس با محصول تا حد امکان قابل تمیزکاری باشد و نقاطی که می‌توانند باعث تجمع محصول یا دشوار شدن شست‌وشو شوند، کنترل شوند.

در تجهیزات تخصصی Hygienic، سازندگان روی مواردی مانند Cleanability، Drainability، طراحی مسیر داخلی و کاهش Dead Leg تمرکز می‌کنند. Alfa Laval نیز در طراحی شیرهای UltraPure خود به کاهش Dead Leg و امکان نصب با Drain Angle مناسب اشاره می‌کند.

این توضیح یک اصل طراحی عمومی است و نباید به معنی تأیید Drainability یا Dead-Leg مشخص برای شیر استیل لند تلقی شود.

Wetted Parts چیست؟

Wetted Parts قطعاتی هستند که در شرایط بهره‌برداری با محصول یا سیال فرآیندی تماس پیدا می‌کنند.

در انتخاب یک شیر غذایی، متریال همین قسمت‌ها اهمیت بیشتری از ظاهر خارجی شیر دارد.

در Diaphragm Valve معمولاً بررسی موارد زیر اهمیت دارد:

Valve Body → سطح در تماس با محصول
Diaphragm → متریال دیافراگم
Connection → بخش اتصال به خط فرآیندی

در طراحی‌های تخصصی، دیافراگم محیط فرآیندی را از Actuator جدا می‌کند؛ این یکی از ویژگی‌های ساختاری مهم Diaphragm Valve است.

چرا Diaphragm Material در خطوط غذایی اهمیت دارد؟

Diaphragm مستقیماً در آب‌بندی و عملکرد شیر نقش دارد و در بسیاری از طراحی‌ها با محصول تماس دارد.

به همین دلیل جنس آن باید با:

• نوع محصول؛
• مواد شوینده؛
• دمای فرآیند؛
• شرایط شست‌وشو؛
• فشار؛
• تعداد سیکل‌های کاری

سازگار باشد.

تولیدکنندگان تخصصی نیز برای شیرهای Hygienic خود چند نوع Diaphragm Material ارائه می‌کنند؛ برای نمونه Alfa Laval در خانواده Unique DV-ST UltraPure از گزینه‌های EPDM، PTFE/EPDM و M-PTFE استفاده می‌کند.

این موارد فقط نمونه‌های واقعی بازار هستند و جنس دیافراگم محصول استیل لند باید جداگانه تأیید شود.

آیا PTFE همیشه بهتر از EPDM است؟

خیر.

انتخاب Diaphragm Material باید بر اساس Chemical Compatibility و شرایط واقعی فرآیند انجام شود.

یک متریال ممکن است برای یک محصول یا روش شست‌وشو مناسب باشد و برای فرآیند دیگر گزینه مطلوبی نباشد.

بنابراین نمی‌توان یک Diaphragm Material را برای تمام خطوط غذایی «بهترین» معرفی کرد.

گرید استیل شیر غذایی

در تجهیزات Hygienic صنعتی، گریدهای مختلف استنلس استیل استفاده می‌شوند. برای نمونه GEMÜ در برخی شیرهای Hygienic خود بدنه‌هایی از خانواده 316L ارائه می‌کند.

اما عنوان فعلی شیر دیافراگمی غذایی استیل در استیل لند برای اثبات 304، 316 یا 316L بودن محصول کافی نیست.

اگر پروژه Grade مشخصی دارد باید در RFQ تعیین شود:

Body Material → ؟

و در پروژه‌های حساس:

Wetted Material → ؟

آیا 316L برای همه خطوط غذایی الزامی است؟

خیر.

انتخاب Material Grade به نوع فرآیند، مواد شیمیایی، روش شست‌وشو، خوردگی و Specification پروژه بستگی دارد.

اینکه بسیاری از تجهیزات Hygienic تخصصی با 316L عرضه می‌شوند، به معنی الزام عمومی آن برای تمام خطوط غذایی یا تأیید همین Grade برای محصول استیل لند نیست.

Surface Finish چرا اهمیت دارد؟

در خطوط Hygienic، کیفیت سطح قسمت‌های در تماس با محصول می‌تواند بر قابلیت تمیزکاری اثر داشته باشد.

به همین دلیل در پروژه‌های تخصصی ممکن است مقدار Surface Roughness یا نوع Finish در Specification تعیین شود و حتی مستندات مربوط به Surface Finish درخواست شود. Alfa Laval نیز برای برخی خانواده‌های UltraPure مستندات Surface Finish ارائه می‌کند.

اما برای محصول استیل لند نباید یک Ra مشخص یا نوع پولیش خاص را بدون دیتاشیت اعلام کنیم.

اگر Surface Finish برای پروژه اهمیت دارد، باید هنگام استعلام صریحاً ذکر شود.

آیا ظاهر براق شیر نشان‌دهنده Food Grade بودن آن است؟

خیر.

ظاهر پولیش‌شده یا براق به‌تنهایی مشخص نمی‌کند که تجهیز:

• چه Gradeی دارد؛
• چه Surface Roughness واقعی دارد؛
• مطابق چه استانداردی ساخته شده است؛
• دارای چه Certificationهایی است.

مشخصات فنی و مدارک محصول باید بررسی شوند.

نوع اتصال شیر دیافراگمی غذایی

در خطوط Hygienic، Connection بخشی مهم از طراحی است.

شیرهای تخصصی این خانواده می‌توانند با اتصال‌های فرآیندی مختلف عرضه شوند؛ محصولات GEMÜ در این حوزه برای نمونه با Clamp، Spigot/Weld End و در بعضی خانواده‌ها Thread عرضه می‌شوند.

این تنوع بازار به معنی وجود همه این Connectionها در محصول استیل لند نیست.

نوع اتصال واقعی باید برای مدل قابل تأمین مشخص شود.

اتصال کلمپی چه مزیتی دارد؟

در سیستم‌هایی که از Hygienic Clamp Connection استفاده می‌کنند، اتصال قابلیت باز شدن بدون بریدن خط را فراهم می‌کند و می‌تواند برای سرویس و بازکردن اجزا مناسب باشد.

اما خود عبارت Clamp کافی نیست؛ ابعاد و استاندارد اتصال باید با خط موجود سازگار باشند.

اگر سیستم از اتصالات کلمپی استفاده می‌کند، قطعات مرتبط در دسته اتصالات کلمپی استیل نیز باید از نظر ابعاد و استاندارد با شیر هماهنگ شوند.

اتصال جوشی در شیر غذایی

در بعضی طراحی‌های Hygienic از Weld End یا Spigot استفاده می‌شود و شیر مستقیماً در خط جوش داده می‌شود. چنین Connectionهایی در محصولات تخصصی Alfa Laval و GEMÜ وجود دارند.

در مدل جوشی، Welding Procedure و روش نصب باید به‌گونه‌ای باشد که مشخصات تجهیز و سطح داخلی موردنیاز پروژه حفظ شوند.

روش دقیق نصب باید از سازنده همان مدل دریافت شود.

CIP چیست و چه ارتباطی با شیر غذایی دارد؟

CIP یا Cleaning in Place به شست‌وشوی سیستم بدون باز کردن کامل تجهیزات از خط اشاره دارد.

در خطوطی که CIP بخشی از فرآیند بهره‌برداری است، Valve باید از نظر طراحی، Drainability و سازگاری متریال با شوینده و شرایط Cleaning بررسی شود.

برخی Diaphragm Valveهای تخصصی Hygienic به‌طور مشخص برای کاربردهای قابل CIP/SIP طراحی شده‌اند؛ برای نمونه GEMÜ D41 قابلیت CIP/SIP را در مشخصات رسمی خود اعلام می‌کند.

این قابلیت را نباید بدون تأیید به شیر غذایی استیل لند نسبت داد.

SIP چیست؟

SIP یا Sterilization in Place به فرآیند استریل‌سازی تجهیزات در محل مربوط می‌شود.

نیاز به SIP معمولاً شرایط سخت‌گیرانه‌تری برای متریال و دما ایجاد می‌کند. فقط شیرهایی که سازنده برای چنین فرآیندی تأیید کرده است باید بر اساس مشخصات مربوطه انتخاب شوند.

وجود عبارت «غذایی» در نام محصول برای اثبات قابلیت SIP کافی نیست.

آیا شیر غذایی باید 3-A یا EHEDG داشته باشد؟

این موضوع به Specification و بازار هدف پروژه بستگی دارد.

برخی شیرهای Hygienic صنعتی دارای Certificationهای مشخصی هستند؛ برای نمونه GEMÜ برای مدل F40 انطباق‌هایی از جمله 3-A را اعلام می‌کند.

اما نباید 3-A، EHEDG، FDA یا هیچ Certification دیگری را به شیر دیافراگمی غذایی استیل لند نسبت داد مگر اینکه مدرک همان محصول موجود باشد.

اگر پروژه Certification خاصی می‌خواهد، این الزام باید قبل از خرید اعلام شود.

شیر دیافراگمی غذایی دستی یا پنوماتیک؟

Diaphragm Valveهای Hygienic در بازار هم به‌صورت دستی و هم پنوماتیک تولید می‌شوند؛ Alfa Laval نیز خانواده Unique DV-ST را با هر دو روش عملکرد ارائه می‌کند.

در ساختار استیل لند نیز نسخه پنوماتیک صفحه مستقلی دارد:

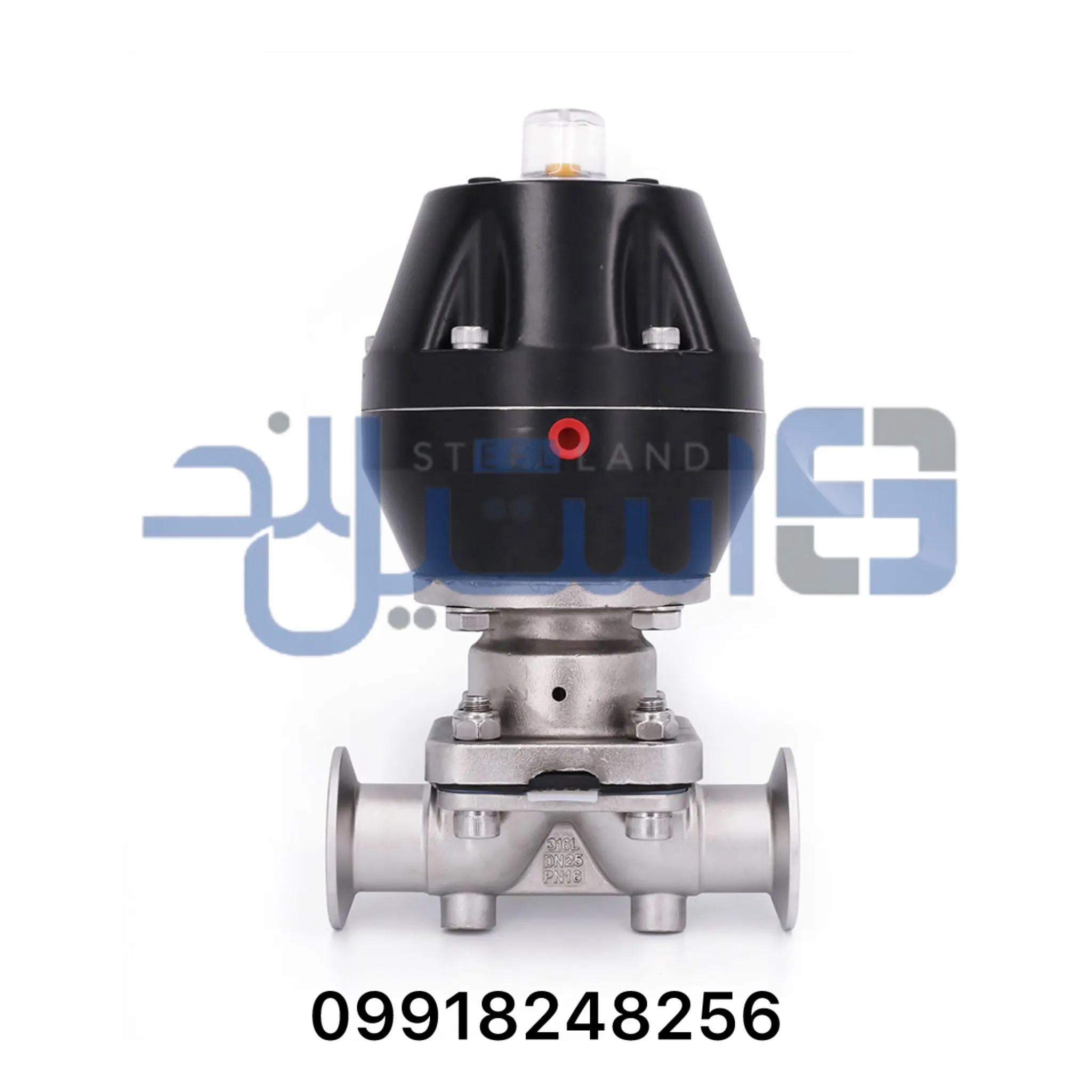

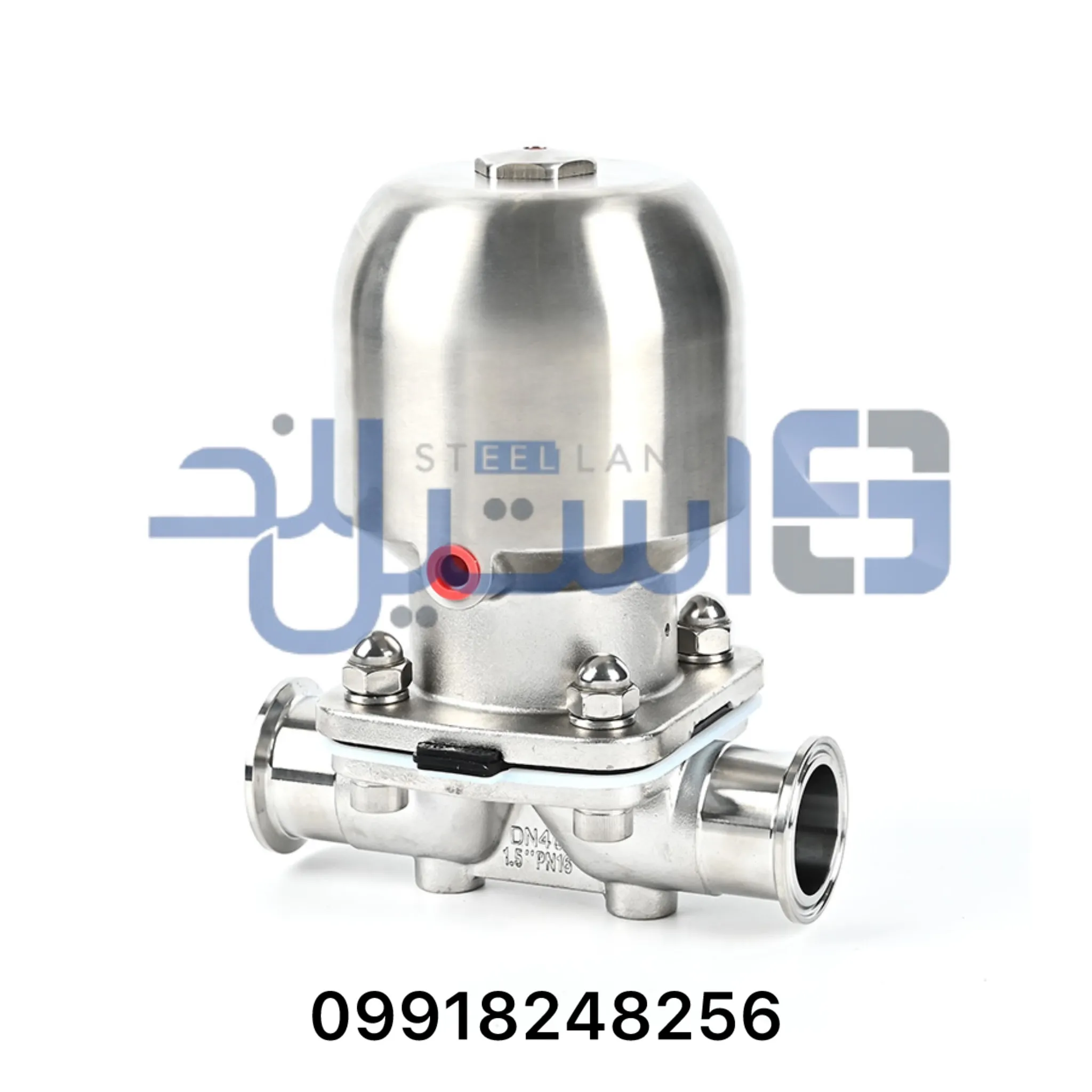

شیر دیافراگمی غذایی پنوماتیک استیل

بنابراین مشخصات Actuator و اتوماسیون را در صفحه پنوماتیک به‌صورت تخصصی‌تر پوشش می‌دهیم.

برای مشاهده سایر شیرهای این خانواده نیز می‌توانید وارد دسته شیرآلات استیل شوید.

کاربردهای شیر دیافراگمی غذایی استیل

شیر دیافراگمی غذایی استیل برای خطوطی بررسی می‌شود که علاوه بر قطع یا کنترل جریان، بهداشت فرآیند، قابلیت تمیزکاری و سازگاری اجزای در تماس با محصول اهمیت دارند. سازندگان تخصصی Diaphragm Valveهای Hygienic این خانواده را برای فرآیندهای غذایی، لبنی و نوشیدنی و همچنین کاربردهای High-Purity توسعه می‌دهند.

با این حال، کاربرد یک مدل مشخص باید بر اساس طراحی واقعی، Diaphragm Material، Connection، Surface Finish و شرایط فرآیند تأیید شود؛ صرف وجود عبارت «غذایی» در نام محصول کافی نیست. این تفکیک با دستورالعمل مرجع پروژه درباره عدم تعمیم مشخصات صنعتی تأییدنشده هماهنگ است.

استفاده در صنایع لبنی

در خطوط لبنی، کنترل تمیزکاری مسیر و کاهش نقاطی که محصول می‌تواند در آن‌ها باقی بماند اهمیت دارد. شیرهای دیافراگمی Hygienic تخصصی برای کاربردهایی مانند انتقال، تقسیم، دوزینگ و کنترل جریان در فرآیندهای Dairy طراحی می‌شوند.

برای استفاده واقعی از شیر دیافراگمی غذایی استیل در یک خط لبنی باید مشخصات خود محصول با نیاز پروژه تطبیق داده شوند.

استفاده در صنایع نوشیدنی

Diaphragm Valveهای Hygienic در خطوط Beverage نیز کاربرد دارند؛ به‌خصوص در فرآیندهایی که Cleanability و جلوگیری از ایجاد مناطق نامطلوب در مسیر محصول اهمیت دارد. Alfa Laval این خانواده را برای صنایع Food، Beverage و Brewery نیز معرفی می‌کند.

این موضوع به معنی مناسب بودن خودکار هر شیر دیافراگمی غذایی برای هر نوع نوشیدنی نیست. ترکیب محصول، شوینده‌ها، دما و Material Compatibility باید بررسی شوند.

استفاده در صنایع غذایی

در فرآیندهای غذایی، ممکن است Valve برای Shut-Off، Divert یا در طراحی‌های مناسب Regulation مورد استفاده قرار گیرد. شیرهای تخصصی Hygienic می‌توانند با بدنه‌ها، دیافراگم‌ها، اتصال‌ها و Surface Finishهای متفاوت پیکربندی شوند.

بنابراین انتخاب شیر باید متناسب با خود فرآیند باشد و نباید یک مدل عمومی را برای تمام خطوط غذایی مناسب فرض کرد.

---

مزایای شیر دیافراگمی در خطوط Hygienic

جداسازی محیط فرآیندی از مکانیزم محرک

Diaphragm میان محیط فرآیندی و بخش بالایی مکانیزم شیر قرار می‌گیرد. این ساختار یکی از دلایل استفاده گسترده این خانواده در سیستم‌های Hygienic و High-Purity است.

امکان طراحی با Dead Leg کمتر

در محصولات تخصصی Hygienic، طراحی Body می‌تواند برای کاهش Dead Leg، افزایش Drainability و بهبود Cleanability بهینه شود. Alfa Laval نیز این ویژگی‌ها را در خانواده Diaphragm Valve خود به‌عنوان مزیت طراحی معرفی می‌کند.

این ویژگی باید برای مدل واقعی استیل لند تأیید شود و نباید به‌صورت خودکار به آن نسبت داده شود.

تنوع در Diaphragm و Connection

شیرهای Hygienic صنعتی با گزینه‌های مختلف Diaphragm Material، Valve Body، Connection و Surface Finish عرضه می‌شوند و این امکان را فراهم می‌کنند که محصول بر اساس نیاز واقعی فرآیند انتخاب شود.

انتخاب جنس Diaphragm در شیر غذایی

Diaphragm یکی از مهم‌ترین قطعات این شیر است، زیرا هم در عملکرد Valve نقش دارد و هم می‌تواند با محصول فرآیندی در تماس باشد.

برای انتخاب باید مواردی مانند:

• نوع محصول
• ترکیب شیمیایی سیال
• شوینده مورد استفاده
• دمای فرآیند
• دمای شست‌وشو
• فشار
• تعداد سیکل‌های عملکرد

بررسی شوند.

در محصولات تخصصی، Diaphragmهای مختلف برای شرایط متفاوت عرضه می‌شوند؛ بنابراین متریال واقعی محصول باید قبل از خرید مشخص شود.

آیا Diaphragm غذایی باید حتماً PTFE باشد؟

خیر.

هیچ Material واحدی برای تمام فرآیندهای غذایی بهترین نیست. انتخاب باید با Chemical Compatibility و شرایط واقعی سرویس انجام شود.

بنابراین وجود PTFE یا EPDM در محصولات مرجع بازار نباید به معنی الزام یکی از آن‌ها برای شیر دیافراگمی غذایی استیل لند تلقی شود.

انتخاب Connection مناسب

در یک خط Hygienic، نوع اتصال فقط یک مسئله مکانیکی نیست و روی قابلیت سرویس و طراحی بهداشتی سیستم نیز اثر دارد.

Connection باید از نظر:

سایز + استاندارد + هندسه + روش نصب

با خط موجود سازگار باشد.

اگر سیستم از اتصالات کلمپی استفاده می‌کند، می‌توان اجزای مرتبط را در دسته اتصالات کلمپی استیل نیز بررسی کرد.

آیا اتصال کلمپی همیشه بهترین گزینه است؟

خیر.

Clamp Connection برای بسیاری از سیستم‌های Hygienic کاربردی است، اما انتخاب بین Clamp، Weld End یا اتصال دیگر باید بر اساس طراحی واقعی خط انجام شود.

تعداد نقاط قابل باز شدن، الزامات Cleaning، محدودیت فضا و Specification پروژه می‌توانند روی انتخاب اثر بگذارند.

Cleanability چیست؟

Cleanability یعنی تجهیز به‌گونه‌ای طراحی و نصب شود که سطوح در تماس با محصول بتوانند به شکل مؤثر تمیز شوند.

در شیرهای Hygienic تخصصی، سازندگان روی طراحی مسیر داخلی، Dead Leg کمتر و Drainability مناسب تمرکز می‌کنند تا قابلیت تمیزکاری بهتر شود.

این موضوع فقط به پولیش بودن سطح خارجی مربوط نیست.

آیا سطح براق یعنی شیر راحت‌تر تمیز می‌شود؟

الزاماً خیر.

ظاهر خارجی نمی‌تواند کیفیت سطح داخلی، مقدار Roughness یا هندسه مسیر در تماس با محصول را مشخص کند.

اگر پروژه Surface Finish مشخصی نیاز دارد، مقدار آن باید از مدارک فنی محصول تأیید شود.

Drainability چیست؟

Drainability یعنی پس از تخلیه یا شست‌وشو، سیال تا حد امکان از مسیر فرآیندی خارج شود و حجم نامطلوبی در Valve باقی نماند.

در محصولات تخصصی Hygienic، جهت نصب Valve می‌تواند روی Drainability اثر داشته باشد و سازندگان برای بعضی مدل‌ها Orientation مشخصی تعریف می‌کنند. Alfa Laval نیز در شیرهای دیافراگمی خود روی Maximum Drainability تأکید دارد.

برای محصول استیل لند نباید یک زاویه نصب ثابت اعلام کرد مگر اینکه دستورالعمل همان مدل موجود باشد.

Dead Leg چیست و چرا اهمیت دارد؟

در طراحی Hygienic، Dead Leg به بخشی از مسیر گفته می‌شود که جریان و شست‌وشوی آن نسبت به مسیر اصلی محدودتر است و می‌تواند Cleaning را دشوار کند.

کاهش Dead Leg یکی از اهداف طراحی تجهیزات Hygienic تخصصی است. Alfa Laval نیز Minimal Deadlegs را از ویژگی‌های Diaphragm Valveهای خود معرفی می‌کند.

وجود این ویژگی در مدل استیل لند باید از هندسه و مدارک همان محصول تأیید شود.

آیا شیر دیافراگمی غذایی برای CIP مناسب است؟

فقط اگر طراحی واقعی Valve و متریال آن برای شرایط CIP تأیید شده باشند.

در یک سیستم CIP باید مواردی مانند:

• شوینده
• غلظت
• دما
• زمان تماس
• سرعت جریان
• Diaphragm Material
• Drainability

با مشخصات تجهیزات سازگار باشند.

وجود عبارت «غذایی» به‌تنهایی برای تأیید قابلیت CIP کافی نیست.

نکات مهم نصب شیر دیافراگمی غذایی

جهت نصب را بر اساس Drainability انتخاب کنید

Orientation نباید فقط بر اساس راحتی لوله‌کشی تعیین شود.

اگر Drainability برای پروژه اهمیت دارد، جهت Valve باید مطابق طراحی Body و دستورالعمل سازنده باشد.

مسیر را قبل از نصب تمیز کنید

وجود ذرات ناشی از ساخت، جوشکاری یا آلودگی داخل خط می‌تواند روی عملکرد Valve و فرآیند Hygiene اثر بگذارد.

شیر را تحت تنش نصب نکنید

Valve Body نباید برای جبران ناهم‌راستایی Pipework استفاده شود.

لوله‌ها و Supports باید قبل از اتصال نهایی در موقعیت صحیح قرار داشته باشند.

فضای لازم برای سرویس Diaphragm را حفظ کنید

Diaphragm قطعه‌ای سرویس‌پذیر است و در Layout باید فضای کافی برای دسترسی به بخش بالایی شیر و خارج کردن قطعات وجود داشته باشد.

نکات نصب مدل‌های جوشی

اگر شیر دارای Weld End باشد، عملیات جوشکاری باید مطابق دستورالعمل سازنده انجام شود.

در تجهیزات Hygienic، علاوه بر استحکام اتصال، کیفیت سطح داخلی و وضعیت ناحیه Weld نیز اهمیت دارد.

روش جوشکاری، Purging، آماده‌سازی و Finishing باید از Specification پروژه تعیین شوند و نمی‌توان یک روش ثابت را برای همه مدل‌ها تجویز کرد.

نگهداری شیر دیافراگمی غذایی

Maintenance باید بر اساس تعداد سیکل‌ها، شرایط شست‌وشو، محصول و دستورالعمل سازنده برنامه‌ریزی شود.

Diaphragm از قطعاتی است که باید در سرویس‌های دوره‌ای مورد توجه قرار گیرد. سازندگان تخصصی نیز Diaphragm را به‌عنوان قطعه قابل تعویض در این شیرها ارائه می‌کنند.

وجود یک Interval ثابت مانند «هر ۶ ماه» یا «هر سال» را نباید بدون سند برای محصول استیل لند اعلام کرد.

چه زمانی Diaphragm باید بررسی شود؟

نشانه‌هایی مانند:

• نشتی
• عدم Shut-Off کامل
• تغییر رفتار Valve
• مشکل در باز و بسته شدن
• مشاهده آسیب در سرویس دوره‌ای

می‌توانند نیاز به بررسی دیافراگم را مطرح کنند.

قطعه جایگزین باید دقیقاً با Valve و شرایط فرآیندی سازگار باشد.

اشتباهات رایج هنگام خرید شیر دیافراگمی غذایی

تفاوت مدل دستی و پنوماتیک غذایی

اگر فرآیند به کنترل خودکار نیاز دارد، باید به‌جای تمرکز روی مدل دستی، شیر دیافراگمی غذایی پنوماتیک استیل بررسی شود.

در نسخه پنوماتیک علاوه بر Hygienic Design، پارامترهایی مانند Actuator، فشار هوای فرمان، Control Function و تجهیزات Feedback نیز وارد فرآیند انتخاب می‌شوند.

برای مشاهده سایر محصولات نیز می‌توانید وارد دسته شیرآلات استیل شوید.

عوامل مؤثر بر قیمت شیر دیافراگمی غذایی استیل

قیمت شیر دیافراگمی غذایی استیل فقط با سایز تعیین نمی‌شود. در این محصول، مشخصاتی مانند طراحی Body، نوع اتصال، Grade استنلس استیل، جنس Diaphragm، کیفیت سطح بخش‌های در تماس با محصول، الزامات Hygienic و مدارک موردنیاز می‌توانند روی قیمت نهایی اثر بگذارند. در شیرهای Hygienic تخصصی نیز سازندگان همین پارامترها را به‌صورت گزینه‌های مستقل مانند Connection، Surface Finish، Material و Body Configuration ارائه می‌کنند.

در نتیجه، مقایسه قیمت زمانی درست است که دو محصول از نظر مشخصات فنی و الزامات بهداشتی قابل مقایسه باشند. این رویکرد با دستورالعمل مرجع پروژه درباره مقایسه هم‌شرایط و پرهیز از مشخصات ساختگی هماهنگ است.

سایز شیر

سایز Valve یکی از عوامل پایه در قیمت است، زیرا با تغییر سایز، ابعاد Body و Diaphragm نیز تغییر می‌کند.

اما عبارت‌هایی مانند:

شیر دیافراگمی غذایی ۲ اینچ

برای استعلام تخصصی کافی نیستند؛ نوع Connection، Material و مشخصات Hygienic نیز باید مشخص شوند.

Grade بدنه استیل

در تجهیزات Hygienic حرفه‌ای، Grade بدنه یکی از مشخصات فنی اصلی است. برای نمونه برخی شیرهای تخصصی Alfa Laval با بدنه‌های مختلف خانواده 316L عرضه می‌شوند، اما این مشخصات مربوط به همان محصولات هستند و نباید به مدل استیل لند تعمیم داده شوند.

برای محصول استیل لند باید در صورت نیاز پروژه مشخص شود:

Body Material → 304 / 316 / 316L / Grade دیگر؟

تا زمانی که این مورد برای کالای قابل تأمین تأیید نشده، نباید یکی از این Gradeها را قطعی دانست.

جنس Diaphragm

Diaphragm Material می‌تواند هم روی قیمت و هم روی سازگاری فرآیندی اثر بگذارد.

شیرهای Hygienic تخصصی با Diaphragmهای متفاوت تولید می‌شوند تا با شرایط مختلف فرآیندی سازگار شوند. Alfa Laval نیز برای خانواده Diaphragm Valve خود گزینه‌های مختلف Diaphragm ارائه می‌کند.

بنابراین دو شیر هم‌سایز با Diaphragm متفاوت الزاماً محصول یکسانی نیستند.

نوع Connection

Connection می‌تواند یکی از عوامل مهم در طراحی و قیمت باشد.

در سیستم‌های Hygienic ممکن است بسته به طراحی پروژه اتصال‌های متفاوتی استفاده شوند. استاندارد و ابعاد اتصال نیز اهمیت دارند؛ حتی دو اتصال با قطر اسمی مشابه الزاماً از یک استاندارد پیروی نمی‌کنند. استانداردهای مختلفی برای لوله‌ها و اتصالات Hygienic وجود دارند و سازگاری باید برای کل سیستم بررسی شود.

بنابراین هنگام استعلام فقط عبارت «کلمپی» یا «جوشی» کافی نیست و در پروژه‌های مشخص باید استاندارد اتصال نیز اعلام شود.

Surface Finish

یکی از تفاوت‌های مهم میان تجهیزات فرآیندی معمولی و تجهیزات Hygienic می‌تواند کیفیت سطح داخلی بخش‌های Wetted باشد.

در تجهیزات تخصصی، سازندگان Surface Finishهای مختلف و حتی مستندات مربوط به آن ارائه می‌کنند؛ برای نمونه Alfa Laval در برخی Diaphragm Valveهای خود Finishهای داخلی مشخصی را به‌عنوان Configuration قابل انتخاب اعلام می‌کند.

اگر پروژه Ra مشخصی الزام کرده است، این مقدار باید در RFQ درج شود.

نباید از روی ظاهر براق شیر یک مقدار Roughness فرض کرد.

طراحی Valve Body

شیر دیافراگمی Hygienic فقط یک Body ساده دوطرفه ندارد. در بازار تخصصی طراحی‌هایی مانند:

• Two-Way
• T-Body
• Tank Outlet
• Multi-Port

وجود دارند. Alfa Laval نیز چنین Body Configurationهایی را در خانواده Diaphragm Valve خود ارائه می‌کند.

اگر پروژه Body Design مشخصی نیاز دارد، این مورد نیز می‌تواند روی قیمت و انتخاب اثر داشته باشد.

Cleanability و Drainability

در تجهیزات Hygienic، قابلیت تمیزکاری و تخلیه مناسب از معیارهای طراحی هستند. Alfa Laval در Diaphragm Valveهای تخصصی خود Minimal Deadleg، Drainability و Cleanability را از ویژگی‌های طراحی معرفی می‌کند.

این ویژگی‌ها نباید بدون مدرک به شیر دیافراگمی غذایی استیل لند نسبت داده شوند، اما اگر پروژه چنین الزام‌هایی دارد باید در خرید بررسی شوند.

قابلیت CIP یا SIP

اگر سیستم دارای CIP یا SIP است، Valve باید برای شرایط واقعی شست‌وشو یا استریل‌سازی مناسب باشد.

وجود عبارت «غذایی» به‌تنهایی اثبات‌کننده قابلیت CIP/SIP نیست. مدل‌های تخصصی برای این فرآیندها طراحی و مستندسازی می‌شوند، بنابراین در پروژه‌ای که CIP یا SIP الزام دارد باید این قابلیت برای محصول واقعی تأیید شود.

استاندارد و Certification

یکی دیگر از عوامل مؤثر بر قیمت می‌تواند مدارک و Certification موردنیاز پروژه باشد.

در خطوط Hygienic ممکن است استانداردها یا مدارک مشخصی در Specification درخواست شوند. اما نباید فقط به دلیل استفاده از عبارت «Food Grade» یا «غذایی» فرض کرد محصول دارای 3-A، EHEDG یا گواهی دیگری است.

هر Certification باید برای همان محصول مستند باشد.

نوع عملکرد؛ دستی یا پنوماتیک

اگر محصول دستی باشد، Scope خرید با مدل دارای Pneumatic Actuator متفاوت است.

در صورت نیاز به کنترل اتوماتیک، باید شیر دیافراگمی غذایی پنوماتیک استیل بررسی شود، زیرا علاوه بر Valve، مشخصات Actuator و سیستم فرمان نیز وارد انتخاب می‌شوند.

بنابراین قیمت مدل دستی و پنوماتیک را نباید فقط بر اساس سایز مقایسه کرد.

تعداد سفارش

تعداد نیز روی شرایط تجاری تأمین اثر می‌گذارد.

برای پروژه‌هایی با چند سایز یا Connection مختلف بهتر است هر محصول در RFQ به‌صورت Line Item مستقل ثبت شود.

راهنمای خرید شیر دیافراگمی غذایی استیل

برای خرید دقیق‌تر بهتر است انتخاب از شرایط فرآیند Hygienic شروع شود، نه فقط از سایز یا قیمت.

۱. کاربرد فرآیندی را مشخص کنید

ابتدا مشخص شود Valve برای چه بخشی از خط استفاده می‌شود و وظیفه آن چیست:

Shut-Off، Divert یا Regulation در صورت طراحی مناسب.

اگر هدف فرآیند روشن نباشد، انتخاب Body Design و Diaphragm نیز دقیق نخواهد بود.

۲. نوع محصول یا سیال را مشخص کنید

در خطوط غذایی بهتر است نوع محصول فرآیندی مشخص باشد.

برای مثال علاوه بر نام عمومی محصول، مواردی مانند:

دما، ویسکوزیته، ترکیب شیمیایی و مواد شوینده

در صورت اثرگذاری بر Material Compatibility اعلام شوند.

۳. سایز خط را تعیین کنید

سایز باید با لوله و Connection واقعی خط هماهنگ باشد.

در خطوط Hygienic فقط قطر اسمی کافی نیست و استاندارد سیستم لوله‌کشی نیز ممکن است اهمیت داشته باشد.

۴. نوع و استاندارد Connection را مشخص کنید

اگر خط Clamp، Weld End یا Connection دیگری دارد، همان نوع باید در سفارش ذکر شود.

در سیستم‌های موجود، بهتر است اتصال قدیمی اندازه‌گیری و استاندارد آن نیز بررسی شود تا شیر جدید واقعاً با خط سازگار باشد.

۵. Grade بدنه را تعیین کنید

اگر پروژه 304، 316L یا Grade مشخص دیگری الزام کرده است، همان مورد در RFQ نوشته شود.

نباید صرفاً «استیل غذایی» ثبت شود.

۶. Diaphragm Material را مشخص کنید

اگر Specification پروژه متریال مشخصی دارد، همان مورد درخواست شود.

اگر هنوز انتخاب نشده است، اطلاعات فرآیندی کافی باید برای بررسی سازگاری در اختیار تأمین‌کننده قرار گیرد.

۷. Surface Finish را اعلام کنید

اگر پروژه مقدار Ra یا نوع Finish مشخصی دارد، این مشخصه باید در سفارش درج شود.

Surface Finish در تجهیزات Hygienic یک پارامتر قابل اندازه‌گیری است و از روی ظاهر محصول قابل تأیید نیست.

۸. CIP و SIP را مشخص کنید

اگر سیستم از Cleaning in Place یا Sterilization in Place استفاده می‌کند، شرایط Cleaning باید در انتخاب لحاظ شوند.

وجود مواد شوینده، دما و چرخه‌های شست‌وشو می‌تواند روی انتخاب Diaphragm و سایر Wetted Materials اثر بگذارد.

۹. Certification موردنیاز را از ابتدا اعلام کنید

اگر پروژه 3-A، EHEDG یا هر Certification مشخص دیگری را الزام کرده است، این موضوع باید قبل از خرید اعلام شود.

بعد از خرید یک محصول عمومی نباید انتظار داشت مدرکی که در Specification سفارش نبوده است الزاماً برای آن وجود داشته باشد.

۱۰. دستی یا پنوماتیک بودن را مشخص کنید

اگر اپراتور باید شیر را در محل کنترل کند، مدل دستی قابل بررسی است.

اگر Valve بخشی از سیستم اتوماتیک است، باید شیر دیافراگمی غذایی پنوماتیک استیل و مشخصات Actuator نیز بررسی شوند.

اطلاعات لازم برای استعلام قیمت شیر دیافراگمی غذایی

خرید شیر جایگزین برای خط غذایی موجود

اگر شیر جدید قرار است جایگزین Valve موجود شود، پیش از باز کردن تجهیز قدیمی بهتر است اطلاعات زیر ثبت شوند:

• برند و مدل
• سایز
• نوع و ابعاد Connection
• Body Marking
• Grade درج‌شده
• Diaphragm Part Number در صورت وجود
• نوع Diaphragm
• Surface Finish در صورت وجود در مدارک
• استاندارد یا Certification درج‌شده
• جهت نصب
• ابعاد نصب
• تصویر کامل Valve
• تصاویر Close-Up از Connectionها و Marking

در خطوط Hygienic، مشابه بودن ظاهر دو شیر برای اثبات قابلیت جایگزینی کافی نیست.

آیا ارزان‌ترین شیر غذایی انتخاب مناسبی است؟

الزاماً خیر.

ممکن است اختلاف قیمت ناشی از تفاوت در:

• Material Grade
• Diaphragm
• Surface Finish
• Body Design
• Connection
• Certification
• قابلیت مستند CIP/SIP
• مدارک Traceability

باشد.

بنابراین ترتیب صحیح انتخاب بهتر است این باشد:

الزامات Hygienic → تطبیق فرآیندی → متریال و Connection → مدارک → مقایسه قیمت

خرید شیر دیافراگمی غذایی استیل از استیل لند

برای استعلام شیر دیافراگمی غذایی استیل بهتر است علاوه بر سایز، نوع Connection، Grade موردنیاز، Diaphragm Material، شرایط فرآیند و الزامات Hygienic نیز اعلام شوند.

اگر کاربرد غذایی مطرح نیست و یک مدل صنعتی عمومی نیاز دارید، شیر دیافراگمی استیل صفحه مرتبط‌تری است. برای مشاهده کل خانواده نیز می‌توانید به دسته شیرآلات استیل مراجعه کنید.

سوالات متداول درباره شیر دیافراگمی غذایی استیل

شیر دیافراگمی غذایی استیل چیست؟

شیر دیافراگمی غذایی استیل نوعی Diaphragm Valve است که برای خطوطی با الزامات Hygienic و قابلیت تمیزکاری مطرح می‌شود. در این شیر، Diaphragm نقش اصلی در باز و بسته کردن مسیر را دارد و محیط فرآیندی را از بخش محرک جدا می‌کند.

تفاوت شیر دیافراگمی غذایی با شیر دیافراگمی معمولی چیست؟

در مدل غذایی، علاوه بر عملکرد Valve، موضوعاتی مانند Cleanability، Drainability، Wetted Parts، Connection، Surface Finish و الزامات بهداشتی فرآیند اهمیت بیشتری پیدا می‌کنند.

برای کاربرد صنعتی عمومی، شیر دیافراگمی استیل صفحه مرتبط‌تری است.

آیا هر شیر دیافراگمی استیل برای صنایع غذایی مناسب است؟

خیر.

استیل بودن و داشتن Diaphragm به‌تنهایی برای اثبات Hygienic بودن کافی نیست. طراحی مسیر سیال، متریال قطعات در تماس با محصول، کیفیت سطح و الزامات واقعی پروژه باید بررسی شوند.

آیا شیر دیافراگمی غذایی حتماً از استیل 316L ساخته می‌شود؟

خیر.

316L در بسیاری از تجهیزات Hygienic تخصصی استفاده می‌شود، اما از نام محصول استیل لند نمی‌توان Grade دقیق را نتیجه گرفت.

اگر پروژه 316L یا Grade دیگری را الزام کرده است، باید همان متریال برای محصول قابل تأمین تأیید شود.

آیا استیل 304 برای شیر غذایی قابل استفاده است؟

این موضوع به فرآیند و Specification پروژه بستگی دارد.

انتخاب Grade باید بر اساس نوع محصول، شوینده‌ها، شرایط خوردگی، دما و استانداردهای طراحی انجام شود و نمی‌توان 304 یا 316L را برای تمام خطوط به‌صورت عمومی تجویز کرد.

جنس Diaphragm شیر غذایی چیست؟

برای مدل واقعی باید تأیید شود.

در بازار Diaphragmها با متریال‌های متفاوتی مانند خانواده‌های Elastomer و PTFE عرضه می‌شوند، اما بدون دیتاشیت نباید جنس مشخصی را به محصول استیل لند نسبت داد.

آیا PTFE بهترین Diaphragm برای صنایع غذایی است؟

خیر.

انتخاب باید بر اساس Chemical Compatibility، دما، فشار، شوینده‌ها و شرایط واقعی فرآیند انجام شود. یک Material واحد برای تمام خطوط غذایی بهترین گزینه نیست.

چرا جنس Diaphragm اهمیت دارد؟

Diaphragm هم در عملکرد و آب‌بندی Valve نقش دارد و هم می‌تواند با محصول فرآیندی تماس داشته باشد.

اگر متریال آن با محصول یا مواد Cleaning سازگار نباشد، عملکرد و طول عمر شیر می‌تواند تحت تأثیر قرار گیرد.

Wetted Parts چیست؟

Wetted Parts اجزایی هستند که با محصول یا سیال فرآیندی تماس دارند.

در شیر غذایی، متریال و کیفیت همین قسمت‌ها اهمیت زیادی دارند و باید با الزامات خط هماهنگ باشند.

Surface Finish چیست؟

Surface Finish به کیفیت سطح قطعات، به‌خصوص سطوح در تماس با محصول، اشاره دارد.

در بعضی پروژه‌های Hygienic مقدار Roughness یا Ra مشخصی در Specification تعیین می‌شود.

آیا ظاهر براق شیر نشان‌دهنده Surface Finish مناسب است؟

خیر.

ظاهر براق نمی‌تواند مقدار Roughness واقعی یا کیفیت سطح داخلی را اثبات کند. اگر پروژه Ra مشخصی نیاز دارد، باید از مدارک فنی محصول تأیید شود.

Cleanability چیست؟

Cleanability یعنی طراحی تجهیز به شکلی باشد که سطوح در تماس با محصول بتوانند به‌صورت مؤثر تمیز شوند.

این ویژگی فقط به جنس استیل مربوط نیست و هندسه داخلی، Connection و نحوه نصب نیز در آن نقش دارند.

Drainability چیست؟

Drainability به توانایی تجهیز در تخلیه مناسب سیال پس از فرآیند یا شست‌وشو اشاره دارد.

در بعضی شیرهای Hygienic جهت نصب Valve می‌تواند روی Drainability اثر داشته باشد.

Dead Leg چیست؟

Dead Leg بخشی از مسیر فرآیندی است که جریان یا شست‌وشوی آن محدودتر از مسیر اصلی است.

در طراحی Hygienic معمولاً تلاش می‌شود چنین نواحی به حداقل برسند.

آیا شیر دیافراگمی غذایی برای CIP مناسب است؟

فقط در صورتی که طراحی واقعی Valve، Diaphragm و سایر Wetted Materials برای شرایط CIP تأیید شده باشند.

عبارت «غذایی» به‌تنهایی برای اثبات قابلیت CIP کافی نیست.

CIP چیست؟

CIP یا Cleaning in Place به شست‌وشوی سیستم بدون باز کردن کامل تجهیزات از خط گفته می‌شود.

شوینده، غلظت، دما و زمان Cleaning باید با متریال شیر سازگار باشند.

آیا این شیر برای SIP نیز مناسب است؟

قابلیت SIP باید برای مدل واقعی تأیید شود.

SIP یا Sterilization in Place می‌تواند شرایط دمایی و فرآیندی متفاوتی نسبت به CIP ایجاد کند و همه شیرهای غذایی الزاماً برای آن مناسب نیستند.

آیا شیر غذایی باید گواهی 3-A داشته باشد؟

فقط اگر Specification پروژه چنین گواهی‌ای را الزام کرده باشد.

وجود عبارت Food Grade یا غذایی به‌تنهایی اثبات‌کننده 3-A نیست.

آیا شیر باید EHEDG داشته باشد؟

این موضوع نیز به نیاز پروژه بستگی دارد.

EHEDG یک الزام عمومی برای تمام شیرهای غذایی نیست و اگر پروژه آن را می‌خواهد باید برای همان مدل مستند باشد.

آیا Food Grade بودن به معنی داشتن FDA است؟

خیر.

Food Grade یک عبارت عمومی است و به‌تنهایی نشان‌دهنده انطباق با FDA یا گواهی مشخص دیگری نیست.

نوع اتصال شیر دیافراگمی غذایی چیست؟

برای محصول واقعی باید تأیید شود.

در بازار Hygienic Valveها می‌توانند با Clamp، Weld End یا Connectionهای دیگری عرضه شوند، اما نوع اتصال مدل استیل لند را نباید از روی نام صفحه حدس زد.

آیا اتصال کلمپی برای همه خطوط غذایی مناسب است؟

خیر.

Clamp Connection می‌تواند برای سرویس و باز کردن تجهیزات مفید باشد، اما انتخاب نوع اتصال باید با استاندارد و طراحی کل خط هماهنگ باشد.

آیا دو اتصال کلمپی هم‌سایز الزاماً با هم سازگارند؟

خیر.

قطر اسمی مشابه به‌تنهایی کافی نیست. استاندارد و ابعاد Ferrule یا Connection نیز باید بررسی شوند.

آیا شیر دیافراگمی غذایی برای کنترل جریان مناسب است؟

بعضی مدل‌های Diaphragm Valve قابلیت Regulation دارند، اما این ویژگی باید برای مدل واقعی تأیید شود.

همه شیرهای غذایی Diaphragm Valve را نباید Control Valve در نظر گرفت.

شیر دیافراگمی غذایی دستی و پنوماتیک چه تفاوتی دارند؟

در مدل دستی، Valve توسط اپراتور کنترل می‌شود.

در شیر دیافراگمی غذایی پنوماتیک استیل از Actuator پنوماتیک استفاده می‌شود و پارامترهایی مانند Air Supply و Control Function نیز وارد انتخاب می‌شوند.

فشار کاری شیر چقدر است؟

نمی‌توان یک Pressure Rating عمومی برای همه مدل‌ها اعلام کرد.

مقدار واقعی به طراحی Valve، سایز، Diaphragm Material و سایر مشخصات مدل وابسته است.

دمای کاری شیر چقدر است؟

Temperature Rating نیز مدل‌محور است.

به‌خصوص جنس Diaphragm می‌تواند محدودیت دمایی ایجاد کند، بنابراین عدد واقعی باید از مشخصات محصول استخراج شود.

برای تعویض شیر قدیمی چه اطلاعاتی ثبت کنیم؟

پیش از خارج کردن Valve موجود بهتر است این موارد ثبت شوند:

• برند و مدل
• سایز
• نوع Connection
• ابعاد اتصال
• Body Marking
• Grade در صورت درج
• Diaphragm Part Number
• Surface Finish در صورت وجود در مدارک
• Certificationها
• جهت نصب
• تصاویر کامل Valve و اتصالات

قیمت شیر دیافراگمی غذایی استیل به چه عواملی بستگی دارد؟

قیمت می‌تواند تحت تأثیر سایز، Grade بدنه، Diaphragm Material، نوع Connection، Body Design، Surface Finish، قابلیت‌های مستند CIP/SIP، Certification و تعداد سفارش قرار گیرد.

برای استعلام قیمت چه اطلاعاتی ارسال کنیم؟

برای استعلام دقیق‌تر بهتر است سایز، نوع و استاندارد Connection، Body Material، Diaphragm Material، نوع محصول یا سیال، فشار و دمای طراحی، Surface Finish و الزامات Hygienic و Certification اعلام شوند.

برای سایر محصولات می‌توانید وارد دسته شیرآلات استیل شوید.
