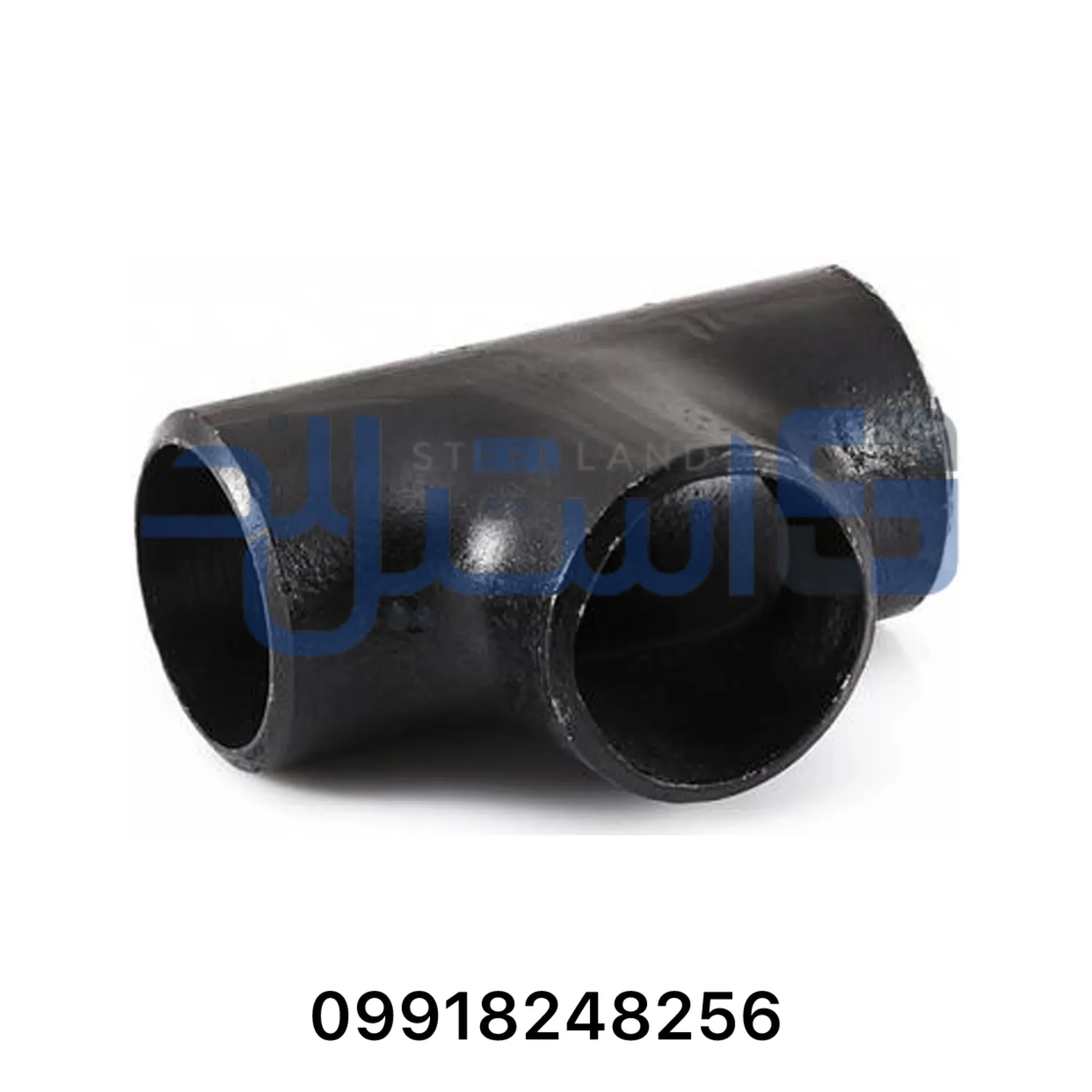

سه راهی جوشی فولادی

توضیحات

سه راهی جوشی فولادی چیست؟

سه راهی جوشی فولادی یکی از اتصالات اصلی پایپینگ است که برای ایجاد یک انشعاب از مسیر اصلی خط لوله استفاده می‌شود.

این اتصال سه دهانه دارد؛ دو دهانه در امتداد مسیر اصلی قرار می‌گیرند و دهانه سوم مسیر انشعابی را ایجاد می‌کند.

ساختار ساده آن را می‌توان به شکل زیر در نظر گرفت:

خط اصلی → سه راهی → ادامه خط اصلی
**　　　　　　　↓**
**　　　　　 Branch**

در مدل Butt-Weld، دهانه‌های سه‌راهی از طریق جوشکاری به لوله یا سایر اجزای سازگار سیستم متصل می‌شوند.

صفحه سه راهی جوشی فولادی در حال حاضر مشخصات فنی مدل‌های قابل تأمین را منتشر نکرده است؛ بنابراین نوع سه‌راهی، سایز، Schedule، Grade و استاندارد باید برای سفارش واقعی تأیید شوند.

سه راهی جوشی فولادی چه کاری انجام می‌دهد؟

وظیفه سه‌راهی این است که از یک خط اصلی، مسیر دیگری ایجاد کند.

برای مثال اگر سیال در یک خط اصلی حرکت کند و بخشی از جریان باید وارد مسیر دیگری شود، طراحی پایپینگ ممکن است استفاده از Tee را در نقطه انشعاب مشخص کند.

بنابراین سه‌راهی برخلاف زانو جوشی فولادی فقط جهت خط را تغییر نمی‌دهد؛ بلکه یک مسیر سوم ایجاد می‌کند.

اگر فقط قطر مسیر باید تغییر کند، تبدیل صاف جوشی فولادی محصول مرتبط‌تری است.

Run و Branch در سه راهی فولادی چیست؟

شناخت این دو اصطلاح برای سفارش صحیح سه‌راهی اهمیت زیادی دارد.

Run چیست؟

Run مسیر مستقیم و اصلی سه‌راهی است.

دو دهانه‌ای که در یک راستا قرار گرفته‌اند، Run را تشکیل می‌دهند.

Branch چیست؟

Branch دهانه سوم سه‌راهی است که مسیر انشعابی را ایجاد می‌کند.

در سه‌راهی تبدیلی، سایز Branch می‌تواند با Run متفاوت باشد؛ بنابراین هنگام سفارش باید اندازه شاخه جداگانه مشخص شود.

سه راهی مساوی فولادی چیست؟

در Equal Tee، سایز Branch با سایز Run برابر است.

به‌صورت مفهومی:

۴ × ۴ × ۴

یعنی مسیر اصلی و شاخه دارای سایز اسمی یکسان هستند.

این مثال فقط برای توضیح نحوه نام‌گذاری است و به معنی موجود بودن همین سایز در استیل لند نیست.

سه راهی تبدیلی فولادی چیست؟

در Reducing Tee، سایز Branch از Run متفاوت است.

برای مثال در یک سه‌راهی تبدیلی ممکن است مسیر اصلی یک سایز داشته باشد و Branch کوچک‌تر باشد.

در چنین حالتی، عبارت کلی:

سه راهی ۶ اینچ

برای تعیین محصول کافی نیست؛ زیرا هنوز سایز Branch مشخص نشده است.

برای استعلام پروژه‌ای بهتر است سایز Run و Branch دقیقاً مطابق BOM یا نقشه اعلام شوند.

آیا سه راهی جوشی فولادی استیل لند مساوی است یا تبدیلی؟

صفحه فعلی محصول این مشخصه را تعیین نکرده است. بنابراین نباید از روی عنوان «سه راهی جوشی فولادی» نتیجه گرفت که کالای موجود فقط Equal Tee یا فقط Reducing Tee است.

اگر پروژه یکی از این دو نوع را نیاز دارد، مدل قابل تأمین باید هنگام سفارش تأیید شود.

استاندارد ASME B16.9 و سه راهی جوشی

ASME B16.9-2024 استاندارد Factory-Made Wrought Buttwelding Fittings است و ابعاد کلی، تلرانس‌ها، Rating، آزمون و مارکینگ این خانواده از اتصالات را در محدوده NPS 1/2 تا NPS 48 پوشش می‌دهد.

سه‌راهی Butt-Weld در خانواده اتصالاتی قرار می‌گیرد که این استاندارد برای آن‌ها کاربرد دارد.

با این حال، این موضوع نباید به‌صورت خودکار به محصول استیل لند تعمیم داده شود.

عنوان سه راهی جوشی فولادی به‌تنهایی اثبات نمی‌کند که کالای قابل تأمین مطابق ASME B16.9 است. اگر این استاندارد در پروژه الزام شده، انطباق همان محصول باید پیش از خرید تأیید شود.

سایز سه راهی جوشی فولادی چگونه انتخاب می‌شود؟

انتخاب سه‌راهی باید از مشخصات واقعی خط آغاز شود.

در مدل مساوی، Run و Branch یک سایز دارند.

در مدل تبدیلی، حداقل باید سایز مسیر اصلی و سایز Branch جداگانه مشخص شوند.

بنابراین هنگام استعلام بهتر است اطلاعاتی مانند این آماده باشند:

Run Size + Branch Size + Schedule/Thickness + Material Grade + Standard + Quantity

البته فقط مشخصاتی باید در سفارش درج شوند که واقعاً در نقشه یا نیاز پروژه تعیین شده‌اند.

Schedule سه راهی فولادی چرا مهم است؟

سایز اسمی به‌تنهایی ضخامت دیواره را تعیین نمی‌کند.

در سیستم‌های پایپینگ، Schedule با ضخامت دیواره ارتباط دارد و سه‌راهی باید از نظر ابعادی و شرایط اتصال با لوله‌های مربوطه سازگار باشد.

بنابراین دو سه‌راهی با NPS یکسان اما ضخامت متفاوت الزاماً محصول یکسانی نیستند.

در پروژه‌ای که Schedule مشخص دارد، همین مشخصه باید هنگام سفارش سه‌راهی نیز بررسی شود.

آیا Run و Branch می‌توانند ضخامت متفاوت داشته باشند؟

نباید یک پاسخ ثابت برای همه پروژه‌ها در نظر گرفت.

ضخامت و آماده‌سازی هر قسمت باید از Specification و طراحی همان سیستم استخراج شود. اگر پروژه برای Run و Branch الزامات متفاوتی تعیین کرده است، نحوه انتخاب اتصال و Fit-Up نیز باید مطابق همان مدارک بررسی شود.

به همین دلیل در پروژه‌های صنعتی، بهترین منبع برای سفارش Piping Class، BOM و Isometric است.

انتخاب متریال سه راهی جوشی فولادی

عبارت «فولادی» Grade دقیق متریال را مشخص نمی‌کند.

اگر پروژه متریال مشخصی تعیین کرده است، همان Grade باید هنگام سفارش اعلام شود.

انتخاب متریال باید با مشخصات لوله و شرایط سیستم هماهنگ باشد؛ از جمله:

• متریال خط
• نوع سرویس
• فشار و دمای طراحی
• شرایط خوردگی
• الزامات جوشکاری
• Piping Material Specification

صفحه فعلی استیل لند Grade خاصی برای این محصول منتشر نکرده است؛ بنابراین نباید بدون تأیید عباراتی مانند ASTM A234 WPB یا گرید دیگری را به محصول نسبت داد.

تفاوت سه راهی جوشی فولادی با زانو

سه راهی جوشی فولادی یک مسیر جدید ایجاد می‌کند.

زانو جوشی فولادی فقط مسیر موجود را تغییر جهت می‌دهد.

بنابراین اگر هدف ایجاد Branch است، زانو جایگزین سه‌راهی نیست.

تفاوت سه راهی فولادی با تبدیل جوشی

سه‌راهی برای ایجاد انشعاب است.

تبدیل صاف جوشی فولادی برای تغییر سایز یک مسیر استفاده می‌شود و Branch جدیدی ایجاد نمی‌کند.

اگر انتهای یک مسیر نیز باید بسته شود، محصول مرتبط کپ فولادی است.

برای استعلام اولیه سه راهی جوشی فولادی چه اطلاعاتی لازم است؟

بهتر است پیش از استعلام این مشخصات آماده شوند:

• سایز Run
• سایز Branch
• مساوی یا تبدیلی بودن
• Schedule یا ضخامت
• متریال / Grade
• استاندارد موردنیاز
• تعداد

اگر سه‌راهی برای جایگزینی اتصال یک خط موجود تهیه می‌شود، قطر خارجی Run و Branch، ضخامت، مارکینگ قطعه قبلی و تصویر واضح سه‌راهی نیز می‌توانند در تطبیق دقیق‌تر کمک کنند.

برای مشاهده سایر محصولات این خانواده می‌توانید وارد دسته اتصالات فولادی شوید.

کاربردهای سه راهی جوشی فولادی

سه راهی جوشی فولادی برای ایجاد یک مسیر انشعابی از خط اصلی پایپینگ استفاده می‌شود. در این اتصال، دو دهانه هم‌راستا مسیر اصلی یا Run را تشکیل می‌دهند و دهانه سوم به‌عنوان Branch عمل می‌کند.

انتخاب سه‌راهی باید بر اساس نقشه و مشخصات واقعی خط انجام شود؛ زیرا سایز Branch، ضخامت، متریال و نوع سه‌راهی می‌توانند در پروژه‌های مختلف متفاوت باشند.

ایجاد انشعاب از خط اصلی

رایج‌ترین کاربرد سه‌راهی، ایجاد یک خط فرعی از مسیر اصلی است.

به‌صورت مفهومی:

Run → سه راهی → Run
**　　　　　↓**
**　　　 Branch**

اگر سایز شاخه با مسیر اصلی برابر باشد، Equal Tee مطرح است و اگر متفاوت باشد باید Reducing Tee متناسب با طراحی انتخاب شود.

اتصال یک خط فرعی به مسیر اصلی

سه‌راهی می‌تواند نقطه اتصال یک خط فرعی به Header یا مسیر اصلی سیستم باشد.

در این حالت باید مشخص شود:

• Run چه سایزی دارد؛
• Branch چه سایزی دارد؛
• ضخامت هر مسیر چیست؛
• متریال اتصال با چه Specificationی باید مطابقت داشته باشد.

توسعه خطوط موجود

در توسعه یک سیستم پایپینگ ممکن است نیاز باشد انشعاب جدیدی از خط فعلی ایجاد شود.

در چنین شرایطی فقط سایز خط اصلی کافی نیست و مشخصات Branch، فضای نصب، شرایط جوشکاری و الزامات طراحی نیز باید بررسی شوند.

مزایای سه راهی جوشی فولادی

ایجاد انشعاب با اتصال اختصاصی

سه‌راهی مستقیماً برای ایجاد Branch طراحی شده است و وظیفه آن با زانو یا تبدیل متفاوت است.

استفاده در سیستم‌های Butt-Weld

در خطوطی که از اتصالات جوشی استفاده می‌کنند، سه‌راهی پس از نصب و جوشکاری بخشی از ساختار پایپینگ می‌شود.

امکان انتخاب Branch هم‌اندازه یا متفاوت

بسته به طراحی خط، می‌توان ساختار Equal Tee یا Reducing Tee را بررسی کرد.

هماهنگی با سایر اتصالات خط

سه‌راهی می‌تواند در کنار سایر محصولات این دسته استفاده شود.

اگر بعد از انشعاب تغییر جهت نیاز باشد، زانو جوشی فولادی بررسی می‌شود.

اگر قطر مسیر تغییر کند، تبدیل صاف جوشی فولادی محصول مرتبط است.

برای بستن انتهای یک مسیر نیز کپ فولادی کاربرد متفاوتی دارد.

سه راهی مساوی یا تبدیلی؛ کدام را انتخاب کنیم؟

انتخاب بین Equal Tee و Reducing Tee باید مستقیماً از طراحی سیستم گرفته شود.

Equal Tee

در سه راهی مساوی، سایز Branch با Run برابر است.

این مدل زمانی مطرح می‌شود که خط فرعی همان سایز مسیر اصلی را داشته باشد.

Reducing Tee

در سه راهی تبدیلی، Branch سایزی متفاوت از Run دارد.

اگر مسیر اصلی و انشعاب سایز متفاوت دارند، باید همان ترکیب سایزی که در BOM یا Isometric مشخص شده است سفارش داده شود.

آیا می‌توان سه راهی مساوی و تبدیل را جایگزین Reducing Tee کرد؟

در برخی آرایش‌ها ممکن است از ترکیب Tee و Reducer استفاده شود، اما این موضوع نباید صرفاً بر اساس موجودی قطعات تغییر کند.

این جایگزینی می‌تواند:

• طول مجموعه را تغییر دهد؛
• تعداد جوش‌ها را افزایش دهد؛
• فضای بیشتری اشغال کند؛
• محل Branch را تغییر دهد.

بنابراین طراحی و نقشه پروژه باید مبنا باشد.

چگونه سایز سه راهی جوشی فولادی را انتخاب کنیم؟

در سه‌راهی باید حداقل دو مشخصه ابعادی در نظر گرفته شوند:

سایز Run

سایز مسیر اصلی باید با لوله اصلی هماهنگ باشد.

سایز Branch

سایز شاخه باید با خط انشعابی تطابق داشته باشد.

اگر سه‌راهی مساوی است، این دو مقدار برابر خواهند بود. اگر تبدیلی باشد، Branch باید جداگانه اعلام شود.

بنابراین عبارت:

سه راهی فولادی ۶ اینچ

در بسیاری از سفارش‌ها کافی نیست.

فرمت دقیق‌تر می‌تواند به‌صورت مفهومی چنین باشد:

Run × Branch + Schedule/Thickness + Material + Quantity

انتخاب Schedule سه راهی فولادی

ضخامت یا Schedule باید با مشخصات پایپینگ هماهنگ باشد.

چرا ضخامت Run اهمیت دارد؟

دو انتهای مسیر اصلی باید با لوله‌های Run از نظر Fit-Up و ضخامت سازگار باشند.

چرا ضخامت Branch اهمیت دارد؟

شاخه نیز باید برای اتصال به خط فرعی مشخصات مناسب داشته باشد.

اگر طراحی پروژه برای Branch شرایط متفاوتی تعیین کرده است، این موضوع باید در خرید و آماده‌سازی اتصال رعایت شود.

آیا سه راهی ضخیم‌تر همیشه بهتر است؟

خیر.

ضخامت بیشتر به‌تنهایی معیار کیفیت یا انتخاب صحیح نیست.

سه‌راهی مناسب باید مطابق Piping Class و Specification خط انتخاب شود.

انتخاب متریال سه راهی جوشی فولادی

عبارت «فولادی» نوع دقیق متریال را مشخص نمی‌کند.

در انتخاب باید مواردی مانند:

• Material Grade لوله
• نوع سیال
• فشار طراحی
• دمای طراحی
• شرایط خوردگی
• WPS
• Piping Material Specification

بررسی شوند.

اگر پروژه Grade مشخصی تعیین کرده است، همان مشخصه باید در سفارش اعلام شود.

نباید از روی ظاهر سه‌راهی یا صرفاً عنوان محصول، گرید خاصی مانند WPB یا هر متریال دیگری را قطعی فرض کرد.

محل Branch در طراحی خط

Branch سه‌راهی باید در جهت مشخص‌شده در نقشه قرار گیرد.

این موضوع پیش از Tack Weld اهمیت زیادی دارد؛ زیرا پس از جوشکاری نهایی، اصلاح جهت اتصال می‌تواند نیازمند برش و دوباره‌کاری باشد.

قبل از تثبیت سه‌راهی باید موارد زیر کنترل شوند:

• جهت Branch
• زاویه قرارگیری
• محل ادامه خط فرعی
• فضای نصب
• موقعیت ساپورت‌ها
• فاصله تا تجهیزات اطراف

نکات مهم قبل از نصب سه راهی جوشی فولادی

سایز Run و Branch را دوباره کنترل کنید

در سه‌راهی تبدیلی، اشتباه در Branch یکی از خطاهای مهم سفارش و نصب است.

ضخامت لبه‌ها را بررسی کنید

ضخامت هر دهانه باید با مشخصات لوله مرتبط بررسی شود.

مارکینگ را کنترل کنید

اگر پروژه Material Control دارد، اطلاعات روی قطعه با Purchase Order و مدارک فنی تطبیق داده شوند.

جهت Branch را مشخص کنید

قبل از Tack Weld، جهت شاخه مطابق Isometric یا Layout کنترل شود.

فضای خط فرعی را بررسی کنید

باید مشخص باشد پس از نصب سه‌راهی، ادامه Branch با تجهیزات، سازه‌ها یا سایر خطوط تداخل ندارد.

Fit-Up سه راهی جوشی فولادی

Fit-Up سه‌راهی شامل آماده‌سازی هر سه اتصال برای جوشکاری است.

موارد مهم عبارت‌اند از:

• تطابق قطر
• ضخامت مناسب
• آماده‌سازی لبه‌ها
• هم‌راستایی Run
• جهت Branch
• Root Gap طبق WPS
• موقعیت نهایی اتصال

در سه‌راهی، کنترل Branch اهمیت بیشتری دارد؛ زیرا خطا در موقعیت شاخه می‌تواند روی کل مسیر فرعی اثر بگذارد.

آیا می‌توان Branch را با فشار به محل مناسب رساند؟

نباید از سه‌راهی برای کشیدن یک خط نامرتب و تثبیت آن تحت تنش استفاده کرد.

اگر لوله Branch یا Run بدون اعمال نیروی زیاد در موقعیت درست قرار نمی‌گیرد، ابتدا باید:

• ابعاد قطعات
• محل ساپورت
• طول لوله‌ها
• موقعیت تجهیزات
• زاویه مسیر

بررسی شوند.

تنش مونتاژی نامناسب نباید با جوشکاری دائمی شود.

جوشکاری سه راهی جوشی فولادی

روش جوشکاری باید از WPS معتبر پروژه گرفته شود.

انتخاب مواردی مانند:

• فرآیند جوشکاری
• الکترود یا فیلر
• پیش‌گرم
• دمای بین‌پاسی
• تعداد پاس
• آماده‌سازی لبه

به متریال، ضخامت و شرایط سرویس بستگی دارد.

یک دستور جوش ثابت برای همه سه‌راهی‌های فولادی قابل ارائه نیست.

کنترل سه راهی بعد از نصب

بعد از جوشکاری، بسته به الزامات پروژه مواردی مانند زیر می‌توانند بررسی شوند:

• هم‌راستایی Run
• جهت صحیح Branch
• موقعیت نهایی خط انشعابی
• ظاهر جوش‌ها
• تغییر شکل احتمالی
• مارکینگ و Traceability
• آزمون‌های مشخص‌شده در Inspection Plan

نوع NDT و Acceptance Criteria نیز باید از استاندارد و مدارک پروژه استخراج شوند.

اشتباهات رایج هنگام خرید سه راهی جوشی فولادی

خرید فقط بر اساس سایز Run

در Reducing Tee باید سایز Branch نیز مشخص شود.

مشخص نکردن مساوی یا تبدیلی بودن

اگر این موضوع در طراحی مشخص شده است، باید در سفارش نیز درج شود.

بی‌توجهی به Schedule

سایز درست ولی ضخامت نامناسب می‌تواند باعث عدم تطابق با خط شود.

خرید بر اساس ظاهر

شباهت ظاهری نمی‌تواند Grade، Schedule یا استاندارد اتصال را تأیید کند.

فرض گرید متریال

نباید بدون مدرک، سه‌راهی را متعلق به Grade مشخصی دانست.

خرید Schedule بالاتر به تصور کیفیت بهتر

ضخامت بیشتر زمانی مزیت محسوب نمی‌شود که با طراحی سیستم مطابقت نداشته باشد.

جایگزینی Reducing Tee با Equal Tee بدون بررسی

این تغییر می‌تواند نیازمند Reducer اضافی شود و هندسه و تعداد جوش‌های خط را تغییر دهد.

نصب Branch در جهت اشتباه

قبل از تثبیت نهایی باید موقعیت شاخه با نقشه کنترل شود.

استفاده از سه راهی برای تغییر جهت

اگر Branch موردنیاز نیست و فقط مسیر باید تغییر کند، زانو جوشی فولادی محصول مرتبط است.

استفاده از سه راهی برای تغییر سایز یک مسیر

اگر هدف صرفاً تغییر قطر است، تبدیل صاف جوشی فولادی باید بررسی شود.

برای مشاهده سایر محصولات این گروه می‌توانید به دسته اتصالات فولادی مراجعه کنید.

عوامل مؤثر بر قیمت سه راهی جوشی فولادی

قیمت سه راهی جوشی فولادی به مشخصات فنی محصول وابسته است و فقط بر اساس سایز مسیر اصلی تعیین نمی‌شود. نوع سه‌راهی، سایز Run و Branch، ضخامت یا Schedule، متریال، استاندارد موردنیاز، وزن و تعداد سفارش از عوامل اصلی مؤثر بر قیمت هستند.

برای مقایسه قیمت دو سه‌راهی باید ابتدا مطمئن شد مشخصات فنی آن‌ها واقعاً مشابه است.

مساوی یا تبدیلی بودن سه راهی

یکی از اولین عوامل، نوع سه‌راهی است.

در Equal Tee، سایز Branch با Run برابر است.

در Reducing Tee، Branch سایز متفاوتی دارد و ترکیب ابعادی محصول باید دقیقاً مشخص شود.

به همین دلیل قیمت یک سه‌راهی تبدیلی را نمی‌توان فقط با یک سه‌راهی مساوی هم‌سایز مقایسه کرد.

سایز Run

با افزایش سایز مسیر اصلی، ابعاد و معمولاً وزن اتصال نیز افزایش پیدا می‌کند و این موضوع می‌تواند روی قیمت اثر بگذارد.

در زمان استعلام بهتر است سایز Run به‌طور دقیق اعلام شود.

سایز Branch

در سه‌راهی تبدیلی، سایز شاخه یکی از مشخصات اصلی محصول است.

برای مثال عبارت:

سه راهی فولادی ۶ اینچ

مشخصات کاملی نیست؛ زیرا سایز Branch هنوز مشخص نشده است.

روش دقیق‌تر استعلام:

Run × Branch + Schedule/ضخامت + متریال + تعداد

است.

ضخامت یا Schedule

Schedule می‌تواند روی ضخامت و وزن سه‌راهی تأثیر داشته باشد.

دو سه‌راهی با سایز یکسان ولی ضخامت متفاوت الزاماً قیمت مشابهی ندارند.

اگر پروژه Schedule مشخصی دارد، همان مقدار باید هنگام استعلام اعلام شود و انتخاب مدل ضخیم‌تر صرفاً با تصور کیفیت بالاتر منطقی نیست.

متریال و Grade

عنوان «فولادی» Grade دقیق اتصال را تعیین نمی‌کند.

اگر پروژه متریال مشخصی تعریف کرده است، همان Grade باید در درخواست خرید درج شود.

محصولات با متریال متفاوت ممکن است از نظر قیمت، خواص مکانیکی و شرایط جوشکاری قابل مقایسه مستقیم نباشند.

استاندارد موردنیاز

اگر پروژه استاندارد مشخصی برای ابعاد، ساخت یا متریال تعیین کرده است، این الزام باید در استعلام لحاظ شود.

بنابراین قیمت یک سه‌راهی عمومی بازار را نباید بدون بررسی با محصولی که باید مطابق Specification مشخص پروژه تأمین شود مقایسه کرد.

وزن سه راهی

وزن اتصال به سایز Run، Branch، ضخامت، هندسه و متریال وابسته است و می‌تواند یکی از عوامل مؤثر بر قیمت باشد.

البته وزن بالاتر به‌تنهایی نشان‌دهنده کیفیت بهتر نیست؛ محصول باید با مشخصات طراحی سیستم تطابق داشته باشد.

تعداد سفارش

در خرید پروژه‌ای بهتر است هر ترکیب سایز در ردیف جداگانه درج شود.

شرایط بازار فولاد

قیمت مواد اولیه و شرایط تأمین در طول زمان تغییر می‌کنند. بنابراین قیمت دقیق باید بر اساس مشخصات واقعی سه‌راهی و در زمان خرید استعلام شود.

راهنمای خرید سه راهی جوشی فولادی

برای خرید دقیق سه راهی جوشی فولادی بهتر است اطلاعات از روی BOM، Isometric یا Piping Specification استخراج شوند.

۱. ابتدا Run را مشخص کنید

سایز مسیر اصلی سه‌راهی باید با لوله اصلی تطابق داشته باشد.

اگر محصول برای خط موجود تهیه می‌شود، قطر خارجی واقعی و مشخصات لوله نیز می‌توانند برای تطبیق مفید باشند.

۲. سایز Branch را تعیین کنید

این مرحله به‌خصوص در Reducing Tee اهمیت دارد.

اگر Branch کوچک‌تر از Run است، سایز شاخه باید به‌صورت جداگانه در سفارش نوشته شود.

۳. مساوی یا تبدیلی بودن را مشخص کنید

بهتر است علاوه بر درج ابعاد، نوع اتصال نیز مشخص شود:

Equal Tee

یا

Reducing Tee

تا احتمال اشتباه در سفارش کاهش پیدا کند.

۴. Schedule یا ضخامت را بررسی کنید

ضخامت سه‌راهی باید با الزامات پایپینگ سازگار باشد.

اگر Schedule در مدارک پروژه تعیین شده است، همان مشخصه باید مبنای استعلام قرار گیرد.

۵. متریال را از Specification پروژه استخراج کنید

اگر Material Grade مشخصی تعیین شده، همان متریال باید درخواست شود.

تغییر Grade فقط برای کاهش قیمت نباید بدون بررسی فنی انجام شود.

۶. استاندارد را اعلام کنید

اگر پروژه به استاندارد مشخصی نیاز دارد، نام آن باید صریحاً در درخواست خرید نوشته شود.

عبارت‌هایی مانند «سه راهی استاندارد» برای خرید پروژه‌ای دقیق نیستند.

۷. تعداد هر ترکیب سایز را جداگانه مشخص کنید

اگر پروژه چند مدل سه‌راهی دارد، برای هر ترکیب Run و Branch ردیف مستقلی ایجاد شود.

برای استعلام قیمت سه راهی جوشی فولادی چه اطلاعاتی لازم است؟

خرید سه راهی برای جایگزینی قطعه موجود

اگر سه‌راهی برای تعمیر یک خط قدیمی تهیه می‌شود و مدارک فنی کامل در دسترس نیست، قبل از خارج کردن قطعه قبلی بهتر است اطلاعات آن ثبت شوند.

موارد مهم عبارت‌اند از:

• قطر خارجی Run
• قطر خارجی Branch
• ضخامت مسیر اصلی
• ضخامت Branch
• ابعاد کلی سه‌راهی
• مارکینگ روی بدنه
• جهت Branch
• موقعیت نصب
• تصویر واضح اتصال

اگر خط Branch مستقیماً به تجهیز یا ساپورت مشخصی می‌رسد، فاصله و جهت آن نیز ثبت شود تا مدل جدید باعث تغییر مسیر ناخواسته نشود.

اگر سه راهی قبلی مارکینگ دارد چه کنیم؟

بهتر است قبل از تمیزکاری شدید، برش یا خارج کردن قطعه، از مارکینگ عکس واضح گرفته شود.

این اطلاعات ممکن است در شناسایی مواردی مانند:

• سایز
• Schedule
• Grade
• استاندارد
• سازنده

کمک کند.

در پروژه‌هایی که Traceability اهمیت دارد، اطلاعات قطعه جدید باید با مدارک خرید و الزامات کنترل کیفیت تطبیق داده شوند.

آیا سه راهی ارزان‌تر همیشه انتخاب اقتصادی‌تری است؟

خیر.

اگر محصول ارزان‌تر از نظر:

• Schedule
• متریال
• سایز Branch
• استاندارد
• کیفیت ساخت

با نیاز پروژه متفاوت باشد، مقایسه قیمت معنی‌دار نیست.

در خرید صنعتی، ابتدا باید مشخصات فنی تطبیق داده شوند و سپس قیمت مقایسه شود.

آیا می‌توان Reducing Tee را با Equal Tee جایگزین کرد؟

فقط با یکسان بودن سایز Run نمی‌توان چنین جایگزینی انجام داد.

اگر سه‌راهی مساوی استفاده شود، ممکن است برای کاهش سایز Branch به تبدیل صاف جوشی فولادی دیگری نیاز باشد. این تغییر می‌تواند طول مسیر، تعداد جوش‌ها و جانمایی Branch را تغییر دهد.

بنابراین BOM و طراحی خط باید مبنا قرار گیرند.

خرید سه راهی جوشی فولادی از استیل لند

برای خرید سه راهی جوشی فولادی بهتر است سایز Run، سایز Branch، مساوی یا تبدیلی بودن، Schedule یا ضخامت، متریال، استاندارد موردنیاز و تعداد از ابتدا مشخص شوند.

اگر در ادامه مسیر نیاز به تغییر جهت دارید، زانو جوشی فولادی و برای بستن انتهای خط کپ فولادی محصولات مرتبط هستند.

برای مشاهده همه محصولات این گروه نیز می‌توانید وارد دسته اتصالات فولادی شوید.

سوالات متداول درباره سه راهی جوشی فولادی

سه راهی جوشی فولادی چیست؟

سه راهی جوشی فولادی یکی از اتصالات مورد استفاده در خطوط لوله است که برای ایجاد یک انشعاب از مسیر اصلی استفاده می‌شود. دو دهانه هم‌راستا مسیر اصلی یا Run را تشکیل می‌دهند و دهانه سوم Branch یا شاخه انشعابی است.

سه راهی جوشی فولادی چه کاربردی دارد؟

کاربرد اصلی آن ایجاد یک خط فرعی از مسیر اصلی پایپینگ است. این اتصال می‌تواند در نقاطی استفاده شود که طراحی سیستم نیازمند تقسیم مسیر یا اتصال یک Branch جدید به خط اصلی باشد.

تفاوت سه راهی مساوی و تبدیلی چیست؟

در سه راهی مساوی یا Equal Tee، سایز Branch با Run برابر است.

در سه راهی تبدیلی یا Reducing Tee، سایز شاخه با مسیر اصلی متفاوت است.

نوع موردنیاز باید بر اساس نقشه یا مشخصات واقعی سیستم انتخاب شود.

برای خرید سه راهی فولادی چند سایز باید اعلام شود؟

در سه‌راهی مساوی، سایز مسیر اصلی مشخص‌کننده سایز Branch نیز هست.

اما در سه‌راهی تبدیلی باید سایز Run و Branch هر دو اعلام شوند.

بنابراین عبارت «سه راهی ۶ اینچ» برای سفارش یک Reducing Tee اطلاعات کافی در اختیار تأمین‌کننده قرار نمی‌دهد.

Run در سه راهی چیست؟

Run مسیر مستقیم و اصلی اتصال است و از دو دهانه هم‌راستا تشکیل می‌شود.

Branch در سه راهی چیست؟

Branch همان دهانه سوم سه‌راهی است که مسیر انشعابی را ایجاد می‌کند.

در مدل تبدیلی، سایز Branch معمولاً یکی از مهم‌ترین اطلاعات سفارش است.

آیا سه راهی جوشی فولادی استیل لند مساوی است یا تبدیلی؟

نوع مدل‌های قابل تأمین باید هنگام خرید تأیید شود. عنوان کلی سه راهی جوشی فولادی به‌تنهایی مشخص نمی‌کند که کالا Equal Tee، Reducing Tee یا شامل هر دو نوع است.

Schedule سه راهی جوشی فولادی چیست؟

Schedule با ضخامت دیواره اتصال مرتبط است.

دو سه‌راهی با سایز اسمی مشابه می‌توانند ضخامت متفاوتی داشته باشند؛ بنابراین در خطوط دارای Schedule مشخص، این ویژگی نیز باید در خرید بررسی شود.

آیا Schedule بالاتر بهتر است؟

خیر.

ضخامت بیشتر به‌تنهایی به معنی انتخاب بهتر نیست. سه‌راهی باید با Piping Specification و مشخصات طراحی خط سازگار باشد.

آیا Schedule مسیر اصلی و Branch باید یکسان باشد؟

این موضوع باید از روی طراحی و Specification پروژه تعیین شود.

نباید برای تمام خطوط فرض کرد Run و Branch الزاماً یک ضخامت دارند.

گرید سه راهی جوشی فولادی چیست؟

عنوان «فولادی» Grade دقیق محصول را مشخص نمی‌کند.

اگر پروژه Material Grade مشخصی نیاز دارد، همان گرید باید هنگام استعلام درخواست و برای محصول قابل تأمین تأیید شود.

آیا می‌توان از روی ظاهر سه راهی گرید فولاد را تشخیص داد؟

خیر.

ظاهر یا رنگ قطعه برای تشخیص قطعی Grade کافی نیست. در پروژه‌هایی که کنترل متریال اهمیت دارد، باید از مارکینگ و مدارک فنی استفاده شود.

آیا سه راهی جوشی فولادی مطابق ASME B16.9 است؟

ممکن است سه‌راهی‌های Butt-Weld در بازار مطابق این استاندارد عرضه شوند، اما انطباق محصول استیل لند با ASME B16.9 باید برای همان کالای قابل تأمین تأیید شود.

صرف نام محصول برای اثبات استاندارد کافی نیست.

تفاوت سه راهی جوشی فولادی با زانو چیست؟

سه راهی جوشی فولادی یک Branch جدید ایجاد می‌کند.

زانو جوشی فولادی فقط جهت مسیر را تغییر می‌دهد.

تفاوت سه راهی با تبدیل جوشی فولادی چیست؟

سه‌راهی برای ایجاد انشعاب استفاده می‌شود.

تبدیل صاف جوشی فولادی برای تغییر سایز در یک مسیر بدون ایجاد Branch به کار می‌رود.

آیا می‌توان به‌جای Reducing Tee از Equal Tee و تبدیل استفاده کرد؟

از نظر اجرایی ممکن است بعضی طراحی‌ها چنین ترکیبی داشته باشند، اما نباید بدون بررسی نقشه این جایگزینی انجام شود.

اضافه شدن تبدیل می‌تواند طول مجموعه، تعداد جوش‌ها، محل Branch و فضای موردنیاز را تغییر دهد.

چرا موقعیت Branch قبل از جوشکاری مهم است؟

اگر شاخه در جهت اشتباه تثبیت شود، ادامه مسیر فرعی از موقعیت طراحی‌شده خارج می‌شود.

بنابراین قبل از Tack Weld و جوش نهایی باید جهت Branch با نقشه کنترل شود.

Fit-Up سه راهی چیست؟

Fit-Up مرحله قرار دادن و تنظیم سه‌راهی و لوله‌ها پیش از جوشکاری است.

در این مرحله مواردی مانند:

• تطابق قطر
• ضخامت
• آماده‌سازی لبه
• هم‌راستایی Run
• جهت Branch
• Root Gap مطابق WPS

کنترل می‌شوند.

آیا می‌توان سه راهی را تحت تنش نصب کرد؟

استفاده از جوشکاری برای تثبیت لوله‌ها در شرایط ناهم‌راستایی قابل توجه مناسب نیست.

اگر برای قرار گرفتن Run یا Branch در محل صحیح نیروی زیادی لازم است، بهتر است ابتدا جانمایی، طول لوله‌ها و وضعیت ساپورت‌ها بررسی شوند.

برای جوشکاری سه راهی فولادی چه الکترودی مناسب است؟

یک الکترود ثابت برای همه سه‌راهی‌های فولادی وجود ندارد.

نوع فیلر یا الکترود باید بر اساس Grade متریال، ضخامت و WPS پروژه تعیین شود.

برای جایگزینی سه راهی قدیمی چه اطلاعاتی ثبت کنیم؟

بهتر است پیش از خارج کردن قطعه قبلی اطلاعات زیر ثبت شوند:

• قطر خارجی Run
• قطر خارجی Branch
• ضخامت مسیر اصلی
• ضخامت Branch
• ابعاد کلی اتصال
• جهت شاخه
• مارکینگ
• تصویر واضح از قطعه و محل نصب

آیا می‌توان Branch سه راهی را بعد از نصب تغییر جهت داد؟

پس از جوشکاری نهایی، تغییر موقعیت سه‌راهی معمولاً نیازمند برش و اجرای مجدد اتصال است.

به همین دلیل Orientation شاخه باید قبل از جوش نهایی کنترل شود.

برای بستن انتهای Branch چه محصولی استفاده می‌شود؟

اگر طراحی نیازمند بستن انتهای یک مسیر باشد، می‌توان کپ فولادی را بر اساس مشخصات خط بررسی کرد.

قیمت سه راهی جوشی فولادی به چه عواملی بستگی دارد؟

قیمت می‌تواند تحت تأثیر این موارد باشد:

• مساوی یا تبدیلی بودن
• سایز Run
• سایز Branch
• Schedule یا ضخامت
• متریال و Grade
• استاندارد موردنیاز
• وزن
• تعداد سفارش
• شرایط بازار فولاد

بنابراین قیمت دو سه‌راهی فقط زمانی قابل مقایسه است که مشخصات فنی آن‌ها مشابه باشد.

برای استعلام قیمت سه راهی جوشی فولادی چه اطلاعاتی ارسال کنیم؟

بهتر است نوع سه‌راهی، سایز Run، سایز Branch، Schedule یا ضخامت، متریال، استاندارد در صورت الزام و تعداد اعلام شوند.

اگر محصول برای خط موجود تهیه می‌شود، تصویر، ابعاد و مارکینگ قطعه قبلی نیز می‌تواند در تطبیق دقیق‌تر کمک کند.

برای مشاهده سایر محصولات این گروه می‌توانید وارد دسته اتصالات فولادی شوید.
