اتصالات فولادی برای تغییر جهت مسیر، ایجاد انشعاب، تغییر قطر و مسدود کردن انتهای خطوط لوله مورد استفاده قرار میگیرند. در این دسته میتوانید محصولاتی مانند زانو جوشی فولادی برای تغییر جهت، سه راهی جوشی فولادی برای ایجاد انشعاب، تبدیل صاف جوشی فولادی برای اتصال دو سایز متفاوت و کپ فولادی برای بستن انتهای خط را بررسی کنید.
برای انتخاب اتصال مناسب، فقط نام و سایز اسمی کافی نیست و باید نوع اتصال، سایز هر سمت، ضخامت یا Schedule، متریال، استاندارد موردنیاز و شرایط کاری خط نیز با مشخصات پروژه تطبیق داده شوند. قیمت اتصالات فولادی نیز بر اساس همین مشخصات و شرایط تأمین در زمان خرید متفاوت خواهد بود.
اتصالات فولادی قطعاتی هستند که برای شکلدهی و تکمیل مسیر خطوط لوله فولادی استفاده میشوند. در یک سیستم لولهکشی ممکن است نیاز باشد جهت حرکت خط تغییر کند، یک مسیر جدید از خط اصلی منشعب شود، قطر لوله کاهش پیدا کند یا انتهای یک مسیر بهطور کامل بسته شود.
برای هر یک از این نیازها، اتصال مشخصی طراحی شده است. بنابراین انتخاب اتصال باید از وظیفه موردنیاز در خط شروع شود، نه صرفاً از نام یا ظاهر قطعه.
محصولات این گروه در استیل لند شامل تبدیل صاف جوشی، زانو جوشی، سه راهی جوشی و کپ فولادی هستند.

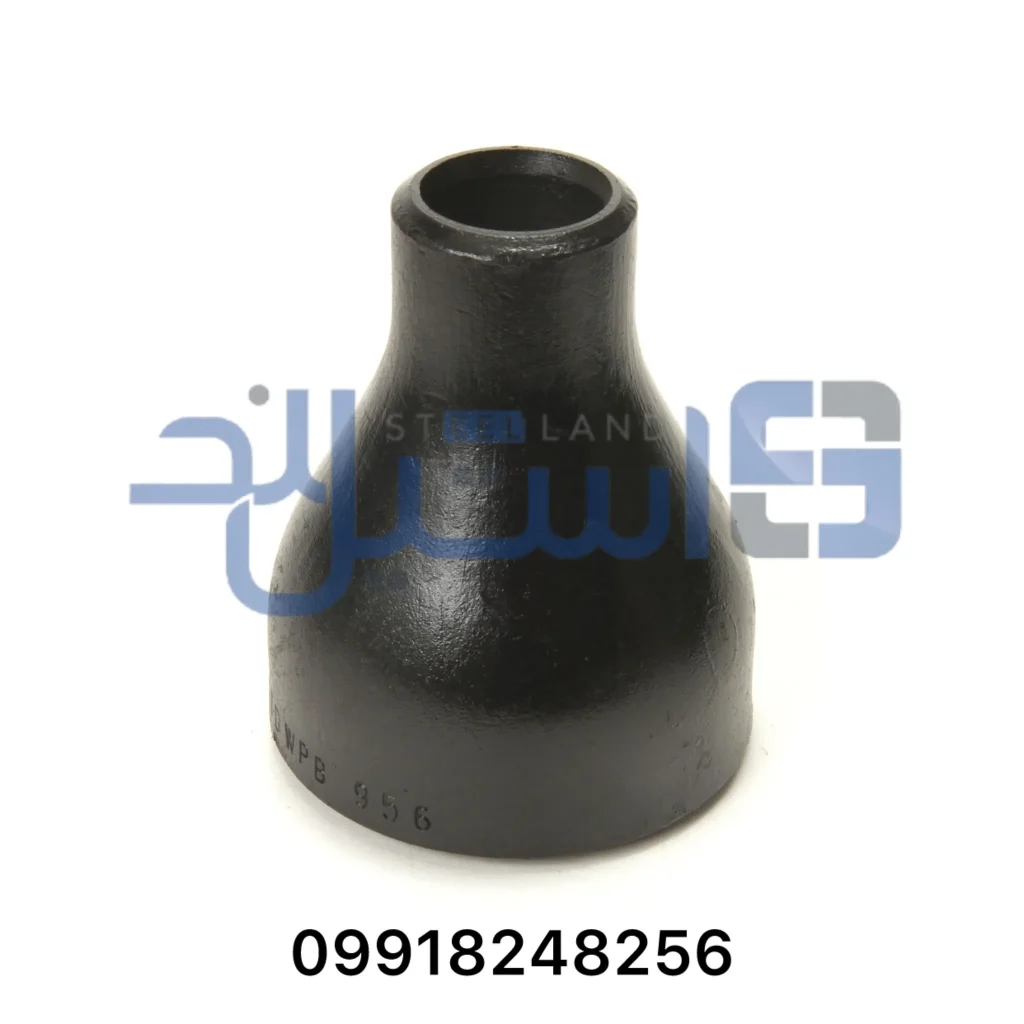

تبدیل صاف جوشی فولادی برای اتصال دو بخش از خط با قطر متفاوت استفاده میشود.
در این نوع تبدیل، تغییر قطر بهصورت هممرکز انجام میشود؛ بنابراین محور بخش بزرگ و کوچک تبدیل در یک امتداد قرار دارند.
هنگام انتخاب باید سایز هر دو سمت، ضخامت دیواره و مشخصات خط مشخص باشند.

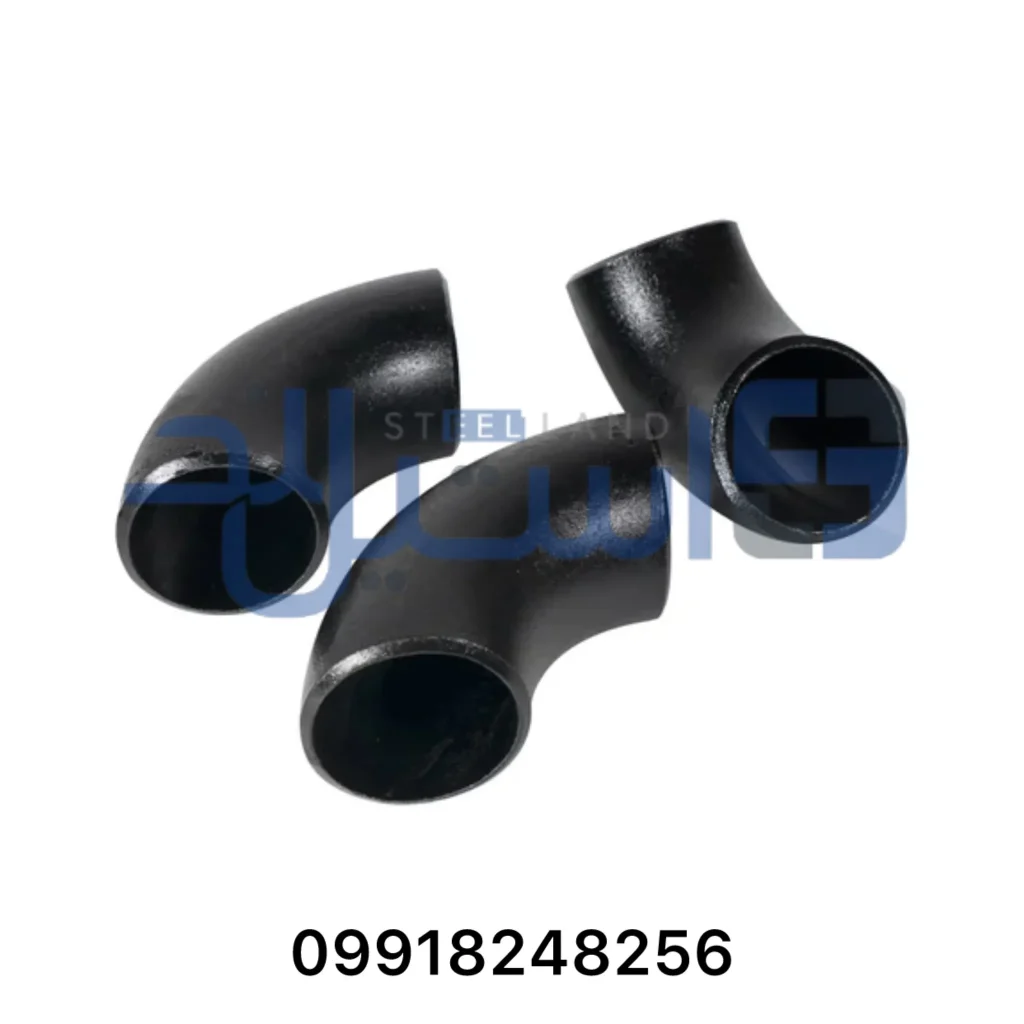

زانو جوشی فولادی برای تغییر جهت مسیر لوله استفاده میشود.
زاویه زانو، شعاع خم، سایز، ضخامت و استاندارد ابعادی از مشخصاتی هستند که در پروژههای فنی باید قبل از خرید کنترل شوند.
صفحه فعلی محصول استیل لند هنوز این مشخصات را بهصورت جدول فنی اعلام نکرده است؛ بنابراین زاویه، Schedule یا استاندارد مشخصی را بدون تأیید به موجودی فروشگاه نسبت نمیدهیم.

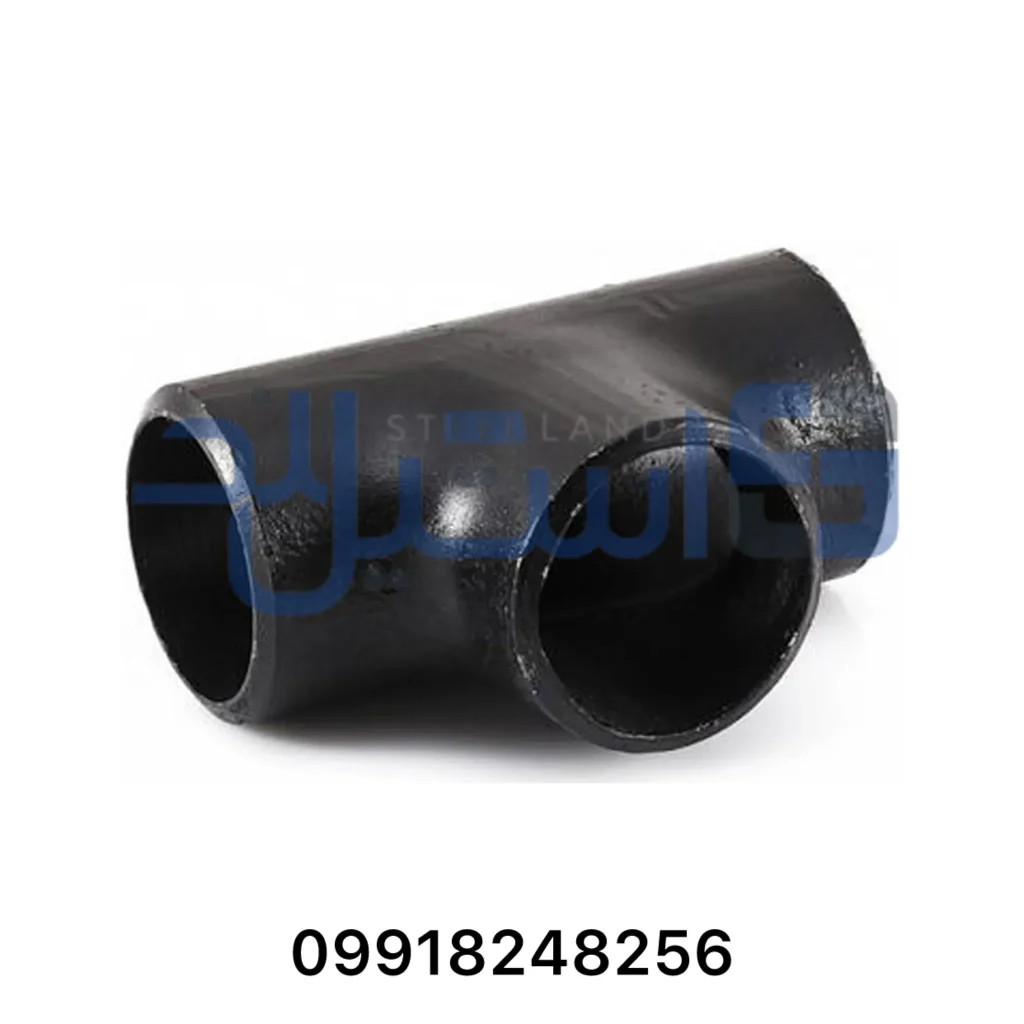

سه راهی جوشی فولادی برای ایجاد یک شاخه جدید از مسیر اصلی خط استفاده میشود.
دو دهانه سهراهی مسیر اصلی یا Run را تشکیل میدهند و دهانه سوم Branch یا شاخه انشعابی است.
اگر شاخه با مسیر اصلی هماندازه نباشد، سایز آن باید هنگام استعلام جداگانه اعلام شود.

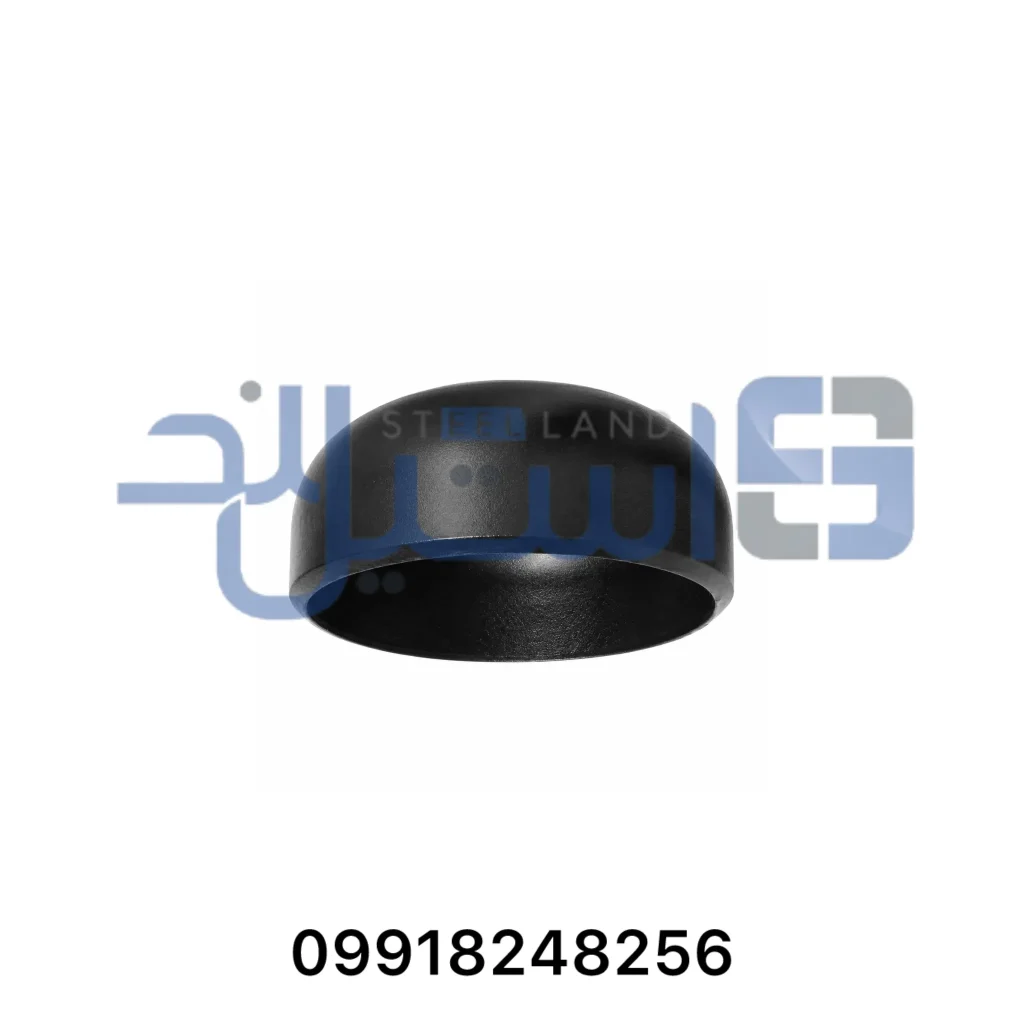

کپ فولادی برای مسدود کردن انتهای یک مسیر لوله استفاده میشود.
کپ برخلاف فلنج کور یا سایر روشهای بازشونده، در ساختار جوشی برای ایجاد انتهای بسته خط مورد استفاده قرار میگیرد.
برای انتخاب آن نیز باید سایز، قطر، ضخامت و مشخصات محل اتصال با لوله موجود تطبیق داشته باشند.
| نیاز در خط | محصول مرتبط |
|---|---|
| تغییر جهت مسیر | زانو جوشی فولادی |
| ایجاد انشعاب | سه راهی جوشی فولادی |
| تغییر قطر خط | تبدیل صاف جوشی فولادی |
| بستن انتهای مسیر | کپ فولادی |
این تفکیک اهمیت زیادی دارد؛ زیرا هر اتصال برای وظیفه مشخصی طراحی شده است. برای مثال اگر فقط قرار است قطر خط تغییر کند، استفاده از سهراهی ضرورتی ندارد و تبدیل صاف جوشی فولادی محصول مرتبطتری است.
در اتصالات جوشی، قطعه از طریق جوشکاری به لوله متصل میشود و پس از اجرای اتصال، بخشی از مسیر خط خواهد بود.
در مقابل، اتصالات دندهای با استفاده از رزوه به یکدیگر متصل میشوند و ساختار مونتاژ آنها متفاوت است.
به همین دلیل هنگام خرید باید ابتدا مشخص شود سیستم موجود جوشی است یا رزوهای و سپس اتصال متعلق به همان خانواده انتخاب شود.
برای خرید دقیقتر بهتر است این اطلاعات از ابتدا مشخص باشند:
اگر محصول برای تعمیر یک خط موجود تهیه میشود، تصویر اتصال قبلی، مارکینگ روی قطعه، قطر خارجی و ضخامت لوله نیز میتوانند احتمال انتخاب اشتباه را کاهش دهند.
در خرید اتصالات فولادی جوشی، عبارت «فولادی» بهتنهایی مشخصات متریال را کامل نمیکند. اتصالات پایپینگ میتوانند بر اساس نوع سرویس از فولاد کربنی یا فولادهای آلیاژی با مشخصات متفاوت ساخته شوند و متریال موردنیاز باید از روی نقشه، Material Specification یا الزامات پروژه تعیین شود.
برای نمونه، استاندارد فعال ASTM A234/A234M-26 اتصالات ساختهشده از فولاد کربنی و آلیاژی Wrought را برای سرویسهای لولهکشی تحت فشار در دماهای متوسط و بالا پوشش میدهد. در مقابل، ASTM A420/A420M-26 برای خانوادهای از اتصالات فولاد کربنی و آلیاژی مورد استفاده در سرویس دمای پایین تعریف شده است.
این استانداردها برای شناخت خانوادههای فنی اتصالات مهم هستند، اما نباید نتیجه گرفت محصولات موجود استیل لند الزاماً ASTM A234، ASTM A420 یا گرید خاصی هستند. اگر پروژه استاندارد یا Grade مشخصی دارد، همان مشخصه باید در زمان استعلام تأیید شود.
گرید متریال روی خواص مکانیکی، شرایط جوشکاری و مناسب بودن اتصال برای سرویس موردنظر اثر دارد. بنابراین انتخاب اتصال فقط بر اساس شکل و سایز کافی نیست.
برای یک پروژه مشخص بهتر است متریال اتصال با مشخصات لوله اصلی، Design Specification و Welding Procedure هماهنگ باشد.
اگر خط موجود است، مارکینگ روی اتصال قبلی یا مدارک Material Certificate میتواند برای تعیین متریال موردنیاز مفید باشد.
خیر.
حتی در یک خانواده استاندارد میتوان گریدهای متفاوتی برای شرایط سرویس مختلف داشت. ASTM A234/A234M نیز یک Specification برای خانوادهای از اتصالات فولاد کربنی و آلیاژی است، نه نام یک متریال واحد.
بنابراین هنگام استعلام بهتر است بهجای عبارت کلی:
«سه راهی فولادی میخواهم»
در صورت وجود الزام پروژه، مشخصات به شکل دقیقتری مانند:
نوع اتصال + سایز + Schedule/ضخامت + Material Grade + Standard
اعلام شوند.
در خطوط پایپینگ فولادی، معمولاً انتخاب از سایز اسمی لوله یا NPS/DN شروع میشود؛ اما سایز اسمی بهتنهایی تمام مشخصات اتصال را تعیین نمیکند.
استاندارد ASME B36.10 ابعاد لولههای فولادی جوشی و بدون درز را استانداردسازی میکند. ASME نیز تصریح میکند که برای NPS 12 و کوچکتر، عدد NPS الزاماً برابر قطر خارجی واقعی لوله نیست.
به همین دلیل در تعمیر یک خط قدیمی، اندازهگیری قطر خارجی واقعی و بررسی مشخصات موجود میتواند از انتخاب اتصال متعلق به خانواده ابعادی اشتباه جلوگیری کند.
Schedule به سیستم تعیین ضخامت اسمی دیواره در پایپینگ اشاره دارد. بنابراین دو لوله با NPS یکسان میتوانند Schedule متفاوت و در نتیجه ضخامت دیواره متفاوتی داشته باشند.
Schedule را نباید با سایز لوله اشتباه گرفت.
بهصورت مفهومی:
NPS → اندازه اسمی خط
Schedule → خانواده ضخامت دیواره
ASME B36.10 استاندارد مرجع ابعادی لولههای فولادی Wrought جوشی و بدون درز است و ابعاد این خانواده از لولهها را پوشش میدهد.
در اتصال Butt-Weld، لبه اتصال و لوله در محل جوش باید از نظر ابعادی مناسب یکدیگر باشند.
اگر ضخامت دو قطعه تفاوت قابل توجهی داشته باشد، آمادهسازی محل اتصال و Welding Procedure باید این اختلاف را پوشش دهد. بنابراین در پروژههایی که Schedule مشخص دارند، بهتر است همان Schedule یا ضخامت واقعی هنگام استعلام اتصال اعلام شود.
این موضوع در هر چهار محصول این دسته اهمیت دارد:
| محصول | مشخصات ابعادی مهم هنگام انتخاب |
|---|---|
| تبدیل صاف جوشی فولادی | سایز بزرگ، سایز کوچک، ضخامت/Schedule |
| زانو جوشی فولادی | سایز، ضخامت/Schedule، زاویه و شعاع موردنیاز |
| سه راهی جوشی فولادی | سایز Run، سایز Branch، ضخامت/Schedule |
| کپ فولادی | سایز و ضخامت/Schedule انتهای خط |
یکی از استانداردهای مهم برای اتصالات جوشی کارخانهای، ASME B16.9-2024 است. این استاندارد ابعاد کلی، تلرانسها، Rating، آزمون و مارکینگ اتصالات Wrought Butt-Welding کارخانهای را در محدوده NPS 1/2 تا NPS 48 پوشش میدهد.
محصولاتی مانند زانو، سهراهی، تبدیل و کپ میتوانند در خانواده اتصالاتی قرار بگیرند که این استاندارد برای آنها کاربرد دارد.
اما نکته مهم برای محتوای این صفحه این است:
وجود زانو، سهراهی، تبدیل یا کپ در دسته اتصالات فولادی استیل لند بهتنهایی اثبات نمیکند که محصول مطابق ASME B16.9 ساخته شده است.
اگر پروژه B16.9 یا استاندارد مشخص دیگری نیاز دارد، انطباق همان کالا باید هنگام خرید تأیید شود.
این دو نباید با یکدیگر اشتباه گرفته شوند.
| موضوع | نمونه استاندارد | چه چیزی را مشخص میکند؟ |
|---|---|---|
| ابعاد اتصال Butt-Weld | ASME B16.9 | ابعاد، تلرانسها، Rating، آزمون و مارکینگ |
| ابعاد لوله فولادی | ASME B36.10 | ابعاد لولههای فولادی جوشی و بدون درز |
| متریال اتصال برای سرویس متوسط/بالا | ASTM A234/A234M | مشخصات متریال و الزامات خانوادهای از اتصالات فولادی |
| متریال برای سرویس دمای پایین | ASTM A420/A420M | مشخصات خانواده اتصالات فولادی Low-Temperature |
ASME B16.9-2024 همچنان نسخه جاری این استاندارد ابعادی است و ASTM نیز در سال ۲۰۲۶ نسخههای فعال A234/A234M-26 و A420/A420M-26 را منتشر کرده است.
برای خرید معمول فروشگاهی ممکن است همه این مشخصات موردنیاز نباشند، اما اگر اتصال برای پروژه مهندسی با Specification مشخص تهیه میشود، این تفاوت اهمیت زیادی دارد.
تبدیل صاف جوشی فولادی برای تغییر قطر مسیر استفاده میشود.
در زمان انتخاب، باید سایز هر دو سمت مشخص شود. علاوه بر آن، ضخامت یا Schedule و متریال موردنیاز نیز باید با خط هماهنگ باشند.
اگر فقط گفته شود «تبدیل ۴ اینچ»، هنوز مشخص نیست سمت کوچک تبدیل چه سایزی باید داشته باشد.
روش دقیقتر استعلام به شکل مفهومی چنین است:
سایز بزرگ × سایز کوچک + Schedule/ضخامت + متریال + تعداد
برای زانو جوشی فولادی فقط سایز کافی نیست.
بسته به نقشه پروژه، زاویه تغییر جهت و شعاع زانو نیز میتوانند بخشی از مشخصات خرید باشند. ASME B16.9 خانواده اتصالات Butt-Weld از جمله Elbowها و ابعاد آنها را در حوزه خود پوشش میدهد.
بنابراین اگر پروژه زانوی مشخصی نیاز دارد، بهتر است مشخصات آن از نقشه یا BOM عیناً در استعلام درج شود و زاویه یا Radius از روی تصویر محصول حدس زده نشود.
در سه راهی جوشی فولادی باید مشخص شود Branch با Run همسایز است یا خیر.
اگر سهراهی تبدیلی موردنیاز باشد، اعلام تنها سایز خط اصلی کافی نیست و سایز شاخه نیز باید مشخص شود.
علاوه بر این، ضخامت/Schedule و متریال باید با Specification پروژه هماهنگ باشند.
کپ فولادی برای بستن انتهای خط استفاده میشود.
برای انتخاب آن باید سایز و ضخامت انتهای لوله مشخص باشند. اگر خط دارای استاندارد متریال یا ابعادی مشخصی است، کپ نیز باید مطابق همان الزامات بررسی شود.
کپ را نباید صرفاً بر اساس قطر تقریبی انتهای لوله انتخاب کرد؛ Fit-Up مناسب برای اجرای اتصال جوشی اهمیت دارد.
اگر پروژه دارای Piping Specification، Isometric یا BOM است، بهتر است سفارش بر اساس همان مدارک انجام شود. اطلاعات اصلی موردنیاز معمولاً شامل نوع اتصال، NPS/DN، Schedule یا ضخامت، متریال/Grade، استاندارد موردنیاز و تعداد هستند.
برای تبدیل و سهراهی باید سایز سمت دوم یا Branch نیز جداگانه مشخص شود.
اگر اتصال برای یک خط موجود و بدون نقشه خریداری میشود، اندازهگیری قطر خارجی، ضخامت، ثبت مارکینگ و تهیه تصویر واضح از قطعه قبلی کمک زیادی به تطبیق محصول میکند.
خیر.
ضخامت بیشتر بهتنهایی معیار «بهتر بودن» اتصال نیست. اتصال باید با طراحی و Specification خط مطابقت داشته باشد.
انتخاب Schedule بالاتر بدون نیاز مهندسی میتواند باعث افزایش وزن، هزینه و حتی ایجاد عدم تطابق با سایر اجزای موجود شود.
بنابراین اصل مناسب برای خرید این است:
اتصال مطابق مشخصات خط، نه ضخیمترین اتصال موجود.
برای مشاهده هر چهار محصول میتوانید از صفحه اتصالات فولادی وارد صفحات محصول شوید.
قیمت اتصالات فولادی بر اساس نوع قطعه، سایز، ضخامت یا Schedule، متریال، استاندارد ساخت، وزن و تعداد سفارش تعیین میشود. بنابراین مقایسه دو اتصال فقط بر اساس نامی مانند «زانو ۴ اینچ» یا «سه راهی ۲ اینچ» نمیتواند مقایسه دقیقی باشد.
برای دریافت قیمت قابل اتکا بهتر است مشخصات فنی اتصال همزمان با تعداد موردنیاز اعلام شوند.
اولین عامل، نوع محصول است. ساختار و میزان متریال مصرفی در زانو، سهراهی، تبدیل و کپ یکسان نیست.
محصولات این دسته شامل:
هستند و هرکدام باید بر اساس مشخصات مخصوص خود استعلام شوند.
با افزایش سایز اتصال، ابعاد و معمولاً وزن قطعه نیز تغییر میکند. به همین دلیل قیمت اتصالات در سایزهای مختلف یکسان نیست.
در تبدیل و سهراهی تبدیلی نیز بیش از یک سایز باید مشخص شود.
یکی از مهمترین عوامل قیمت اتصالات فولادی جوشی، ضخامت دیواره است.
دو اتصال با NPS یکسان ولی Schedule متفاوت میتوانند از نظر وزن و مقدار متریال تفاوت قابل توجهی داشته باشند.
برای مثال، هنگام استعلام بهتر است بهجای:
زانو فولادی ۴ اینچ
مشخصاتی مشابه این ارائه شود:
زانو جوشی فولادی + ۴ اینچ + Schedule موردنیاز + زاویه + متریال + تعداد
البته فقط در صورتی که این مشخصات در نقشه یا نیاز پروژه تعیین شده باشند.
عبارت «فولادی» یک Material Grade مشخص را تعیین نمیکند.
اگر پروژه متریال یا گرید خاصی را الزام کرده است، باید همان مشخصه هنگام استعلام اعلام شود.
اتصالاتی با متریال متفاوت ممکن است از نظر قیمت، قابلیت جوشکاری و شرایط استفاده با یکدیگر متفاوت باشند.
اگر پروژه به استاندارد ابعادی یا متریال مشخصی نیاز دارد، محصولی که واقعاً با همان مشخصات تأمین شود باید مبنای قیمت قرار گیرد.
نباید قیمت یک اتصال عمومی را مستقیماً با محصولی که Certificate یا استاندارد مشخص پروژه را دارد مقایسه کرد.
در زانو جوشی فولادی، زاویه و در صورت اهمیت پروژه شعاع زانو نیز بخشی از مشخصات محصول هستند.
دو زانو صرفاً به دلیل یکسان بودن سایز الزاماً محصول یکسانی نیستند.
در سه راهی جوشی فولادی باید مشخص شود Branch هماندازه Run است یا خیر.
اگر شاخه کوچکتر باشد، سایز آن باید جداگانه اعلام شود و قیمت بر اساس همان ترکیب سایز استعلام شود.
برای تبدیل صاف جوشی فولادی باید سایز سمت بزرگ و کوچک مشخص باشند.
در نتیجه عبارتی مانند «تبدیل ۶ اینچ» برای استعلام کامل کافی نیست و باید سایز خروجی نیز تعیین شود.
در کپ فولادی سایز و ضخامت یا Schedule اتصال از پارامترهای اصلی انتخاب هستند.
قیمت یک کپ نباید فقط بر اساس قطر ظاهری آن مقایسه شود.
وزن قطعه معمولاً با سایز، ضخامت، هندسه و متریال ارتباط دارد و میتواند یکی از عوامل مؤثر بر قیمت باشد.
با این حال، وزن بیشتر بهتنهایی نشانه کیفیت بالاتر نیست؛ محصول باید با Specification خط مطابقت داشته باشد.
در سفارشهای پروژهای بهتر است تعداد هر نوع و سایز جداگانه مشخص شود.
| محصول | سایز / مشخصات | تعداد |
|---|---|---|
| زانو جوشی فولادی | سایز + Schedule + زاویه | تعداد |
| سه راهی جوشی فولادی | Run + Branch + Schedule | تعداد |
| تبدیل صاف جوشی فولادی | سایز بزرگ × کوچک + Schedule | تعداد |
| کپ فولادی | سایز + Schedule | تعداد |
قیمت فولاد و شرایط تأمین میتواند در طول زمان تغییر کند؛ بنابراین قیمت نهایی باید در زمان خرید و بر اساس مشخصات واقعی کالا استعلام شود.
درج یک عدد ثابت بدون مشخص بودن گرید، سایز و ضخامت نمیتواند معیار مناسبی برای خرید صنعتی باشد.
برای خرید صحیح بهتر است قبل از تماس یا ثبت سفارش، اطلاعات فنی خط آماده شوند.
ابتدا تعیین کنید چه کاری باید در خط انجام شود:
این مرحله از انتخاب محصول اشتباه جلوگیری میکند.
NPS یا DN موردنیاز از روی مدارک پروژه یا مشخصات خط موجود استخراج شود.
در تعمیر خطوط قدیمی، اندازهگیری قطر خارجی نیز میتواند مفید باشد.
اگر پروژه Schedule مشخصی دارد، همان مقدار باید در سفارش ذکر شود.
در نبود اطلاعات دقیق، بهتر است قبل از خرید ضخامت واقعی لوله یا مارکینگ آن بررسی شود.
اگر پروژه Material Specification دارد، گرید موردنیاز را دقیقاً از همان سند استخراج کنید.
تغییر متریال صرفاً برای کاهش قیمت نباید بدون بررسی مهندسی انجام شود.
اگر اتصال باید با استاندارد مشخصی مطابقت داشته باشد، این موضوع در استعلام نوشته شود.
عبارت عمومی «اتصال فولادی استاندارد» کافی نیست؛ بهتر است نام استاندارد موردنیاز مشخص باشد.
برای هر محصول اطلاعات متفاوتی لازم است.
زانو: زاویه و در صورت الزام Radius
سهراهی: سایز Run و Branch
تبدیل: سایز بزرگ و کوچک
کپ: سایز و ضخامت انتهای خط
| مشخصات | اطلاعات موردنیاز |
|---|---|
| نوع محصول | زانو، سهراهی، تبدیل یا کپ |
| سایز | NPS / DN موردنیاز |
| سایز دوم | برای تبدیل یا سهراهی تبدیلی |
| ضخامت / Schedule | طبق پروژه |
| متریال / Grade | در صورت الزام |
| استاندارد | در صورت مشخص بودن |
| زاویه | برای زانو |
| نوع سه راهی | مساوی یا تبدیلی |
| تعداد | تعداد هر مدل و سایز |
| کاربرد | در پروژههای تخصصی |
| نمونه قبلی | تصویر و مشخصات در صورت جایگزینی |
اگر اتصال برای تعمیر یک خط قدیمی تهیه میشود و مدارک فنی در دسترس نیست، بهتر است قبل از باز کردن قطعه قبلی اطلاعات آن ثبت شوند.
موارد مهم شامل:
در زانو، زاویه و شعاع تقریبی نیز باید بررسی شوند.
در سهراهی، سایز Branch اهمیت دارد و در تبدیل باید هر دو قطر ثبت شوند.
اگر سفارش شامل گرید یا استاندارد مشخص است، بهتر است اطلاعات روی محصول و مدارک همراه با سفارش تطبیق داده شوند.
مارکینگ میتواند بسته به محصول و سازنده شامل اطلاعاتی درباره متریال، سایز، Schedule، استاندارد یا مشخصات تولیدکننده باشد.
اما وجود هر نوشتهای روی محصول بهتنهایی کافی نیست و در پروژههای دارای الزامات مستندسازی، مدارک موردنیاز نیز باید طبق سفارش دریافت شوند.
در پروژههایی که دارای Piping Class، Material Specification، Isometric و BOM هستند، بهتر است خرید دقیقاً از روی همان مدارک انجام شود.
برای مثال اگر در BOM مشخص شده است:
نوع اتصال + NPS + Schedule + Material Grade + Standard
تمام این مشخصات باید در درخواست خرید حفظ شوند و بخشی از آنها بهصورت حدسی تغییر نکنند.
برای مشاهده و انتخاب محصولات میتوانید وارد دسته اتصالات فولادی شوید.
در این دسته محصولات اصلی شامل زانو جوشی فولادی، سه راهی جوشی فولادی، تبدیل صاف جوشی فولادی و کپ فولادی هستند.
برای استعلام دقیقتر بهتر است نوع اتصال، سایز، Schedule یا ضخامت، متریال، استاندارد در صورت الزام و تعداد موردنیاز از ابتدا اعلام شوند.
اتصالات فولادی قطعاتی هستند که برای تکمیل مسیر خطوط لوله فولادی استفاده میشوند. این اتصالات میتوانند وظایفی مانند تغییر جهت، ایجاد انشعاب، تغییر قطر یا بستن انتهای خط را انجام دهند.
در این دسته استیل لند، محصولات اصلی شامل زانو جوشی فولادی، سه راهی جوشی فولادی، تبدیل صاف جوشی فولادی و کپ فولادی هستند.
کاربرد هر اتصال به نوع آن بستگی دارد:
بنابراین انتخاب باید بر اساس نیاز واقعی خط انجام شود.
زانو جوشی فولادی برای تغییر جهت مسیر استفاده میشود، در حالی که سه راهی جوشی فولادی یک شاخه جدید از خط اصلی ایجاد میکند.
تبدیل صاف جوشی فولادی برای اتصال دو قسمت از خط با سایز متفاوت استفاده میشود.
در زمان سفارش باید سایز هر دو سمت تبدیل مشخص شود.
کپ فولادی قطعهای برای بستن انتهای یک مسیر لوله است.
در مدل جوشی، کپ پس از نصب به انتهای لوله جوش داده میشود و یک پایان بسته برای خط ایجاد میکند.
خیر.
برای انتخاب دقیق ممکن است علاوه بر سایز به اطلاعاتی مانند:
نیاز باشد.
Schedule به خانواده ضخامت دیواره لوله و اتصال مرتبط است.
دو اتصال با سایز اسمی مشابه میتوانند Schedule متفاوت و در نتیجه ضخامت متفاوتی داشته باشند.
به همین دلیل سایز و Schedule نباید با یکدیگر اشتباه گرفته شوند.
خیر.
Schedule بالاتر به معنی ضخامت بیشتر است، اما اتصال باید با طراحی و مشخصات همان خط هماهنگ باشد.
استفاده از اتصال ضخیمتر بدون نیاز مهندسی میتواند باعث افزایش هزینه و عدم تطابق با سایر اجزای سیستم شود.
NPS اندازه اسمی خط را مشخص میکند، در حالی که Schedule به ضخامت دیواره مربوط است.
بنابراین برای خرید اتصال جوشی صنعتی ممکن است هر دو مشخصه لازم باشند.
خیر.
عنوان «فولادی» بهتنهایی Grade دقیق را تعیین نمیکند. در پروژههای مختلف ممکن است متریالهای متفاوتی بر اساس شرایط سرویس مشخص شده باشند.
اگر پروژه Material Specification دارد، همان گرید باید هنگام خرید اعلام شود.
این موضوع برای محصولات موجود باید بهصورت جداگانه تأیید شود.
ASME B16.9 یکی از استانداردهای مهم اتصالات Wrought Butt-Welding است، اما صرف قرار داشتن یک زانو، سهراهی، تبدیل یا کپ در این دسته به معنی تأیید انطباق آن با این استاندارد نیست.
اگر پروژه B16.9 نیاز دارد، باید همان مشخصه هنگام استعلام درخواست شود.
ASTM A234 یکی از Specificationهای شناختهشده برای خانوادهای از اتصالات فولاد کربنی و آلیاژی Wrought در سرویسهای پایپینگ است.
اما نباید بدون مدرک، محصولات استیل لند را A234 یا گریدی مانند WPB معرفی کرد. متریال واقعی هر کالا باید هنگام خرید تأیید شود.
در اتصال جوشی، Fit-Up مناسب لوله و فیتینگ اهمیت دارد.
اگر ضخامت قطعات تفاوت زیادی داشته باشد، آمادهسازی و روش اجرای اتصال باید بر اساس الزامات پروژه بررسی شود.
بهتر است موارد زیر مشخص باشند:
اگر سهراهی مساوی باشد، سایز Run باید مشخص شود.
اگر سهراهی تبدیلی موردنیاز است، سایز Branch نیز باید جداگانه اعلام شود.
Schedule، متریال و استاندارد پروژه نیز در صورت الزام باید مشخص باشند.
در تبدیل باید سایز هر دو سمت مشخص شود.
برای مثال، اعلام فقط «تبدیل ۶ اینچ» کافی نیست و باید سایز سمت کوچک نیز تعیین شود.
سایز، Schedule یا ضخامت، متریال و استاندارد در صورت الزام از مشخصات اصلی هستند.
کپ باید با انتهای لولهای که قرار است روی آن نصب شود سازگار باشد.
فولاد کربنی و استنلس استیل دو خانواده متریال متفاوت هستند و انتخاب میان آنها باید بر اساس شرایط خوردگی، دما، سیال و Specification پروژه انجام شود.
قیمت کمتر یک متریال بهتنهایی دلیل مناسبی برای جایگزین کردن متریال تعیینشده پروژه نیست.
بسته به جنس دقیق اتصال، محیط نصب و شرایط سرویس، ممکن است حفاظت سطحی مانند رنگ یا سیستم پوشش موردنیاز باشد.
نوع حفاظت خوردگی باید بر اساس الزامات پروژه تعیین شود.
خیر. اتصال جوشی برای باز و بسته شدن معمول طراحی نشده است.
اگر بخشی از خط باید بهطور مرتب جدا شود، باید از ابتدا روش اتصال مناسب دیگری برای آن بخش در نظر گرفته شود.
اگر مدارک فنی موجود نیست، بهتر است این اطلاعات ثبت شوند:
این اطلاعات احتمال خرید اتصال نامتناسب را کاهش میدهند.
قیمت میتواند تحت تأثیر موارد زیر باشد:
به همین دلیل برای استعلام دقیق باید مشخصات فنی کاملتر از نام محصول اعلام شود.
بهتر است نوع اتصال، سایز، Schedule یا ضخامت، متریال، استاندارد در صورت الزام و تعداد ارسال شوند.
برای تبدیل، سایز هر دو طرف و برای سهراهی تبدیلی، سایز Run و Branch نیز باید مشخص شوند.
محصولات این گروه را میتوانید در صفحه اتصالات فولادی مشاهده کنید.
دنبال چی میگردی؟
