شیرآلات استیل

شیرآلات استیل چیست؟

شیرآلات استیل مجموعه‌ای از تجهیزات کنترل جریان هستند که در بخش‌های مختلف خطوط لوله نصب می‌شوند. بسته به طراحی شیر، وظیفه آن می‌تواند از یک قطع و وصل ساده تا جلوگیری خودکار از برگشت جریان یا کنترل فرآیندی متفاوت باشد.

به همین دلیل عبارت «شیر استیل» به یک محصول مشخص اشاره نمی‌کند. پیش از خرید باید ابتدا مشخص شود که از شیر چه کاری انتظار داریم:

صافی دنده‌ای استیل از نظر فنی شیر کنترل جریان نیست و وظیفه اصلی آن فیلتراسیون ذرات است، اما چون در معماری فروشگاه داخل خانواده شیرآلات قرار گرفته، در همین دسته قابل دسترسی است.

انواع شیرآلات استیل موجود در این دسته

چک ولو استیل

چک ولو استیل یا شیر یک‌طرفه برای جلوگیری از برگشت جریان استفاده می‌شود.

این شیر برخلاف بسیاری از شیرهای دستی، برای عملکرد معمول خود به اپراتور نیاز ندارد و با شرایط جریان باز یا بسته می‌شود. صفحه فعلی محصول در استیل لند نیز عملکرد اصلی آن را جلوگیری از برگشت سیال و نوع عملکرد را خودکار معرفی می‌کند.

در انتخاب چک ولو، فقط سایز مهم نیست؛ نوع مکانیزم، جهت نصب، فشار موردنیاز برای باز شدن شیر، شرایط جریان و نوع اتصال نیز باید با سیستم هماهنگ باشند.

شیر توپی استیل

شیر توپی استیل یا Ball Valve از یک عضو کروی سوراخ‌دار برای باز یا بسته کردن مسیر استفاده می‌کند.

این خانواده بیشتر زمانی مطرح است که نیاز اصلی، قطع و وصل جریان باشد.

صفحه عمومی شیر توپی نیز به‌صورت مستقل در دسته شیرآلات استیل سایت فعال است.

نوع اتصال، تعداد تکه‌های بدنه، ساختار آب‌بندی، Full Bore یا Reduced Bore بودن و محدوده کاری می‌توانند میان مدل‌های مختلف متفاوت باشند؛ بنابراین این ویژگی‌ها نباید بدون بررسی مشخصات همان کالا فرض شوند.

شیر دیافراگمی استیل

شیر دیافراگمی استیل از یک دیافراگم انعطاف‌پذیر به‌عنوان بخش اصلی مکانیزم کنترل جریان استفاده می‌کند.

این محصول صفحه مستقلی در سایت دارد و باید از نسخه غذایی و نسخه دارای عملگر پنوماتیک تفکیک شود تا خریدار بر اساس نوع خط و روش کنترل، مدل صحیح را انتخاب کند.

جنس دیافراگم از مشخصات مهم این شیر است و باید با سیال، دما و شرایط کاری سازگار باشد.

شیر دیافراگمی پنوماتیک استیل

شیر دیافراگمی پنوماتیک استیل همان خانواده عملکرد دیافراگمی را با یک عملگر پنوماتیک ترکیب می‌کند.

وجود عملگر امکان استفاده از شیر در سیستم‌های کنترلی و اتوماسیون را فراهم می‌کند. صفحه مستقل این مدل نیز در سایت استیل لند فعال است.

در خرید این مدل، علاوه بر مشخصات خود شیر باید مشخصات Actuator و سیستم هوای فرمان نیز بررسی شوند و نباید فشار هوای موردنیاز یا حالت عملکرد از روی ظاهر شیر حدس زده شود.

شیر دیافراگمی غذایی استیل

شیر دیافراگمی غذایی استیل برای خطوطی بررسی می‌شود که علاوه بر کنترل جریان، الزامات مربوط به طراحی Hygienic و قابلیت تمیزکاری اهمیت دارند.

این محصول در سایت صفحه مستقلی از شیر دیافراگمی عمومی دارد.

عبارت «غذایی» به‌تنهایی برای تأیید استاندارد بهداشتی، گرید خاص، کیفیت سطح یا Certification مشخص کافی نیست. اگر پروژه الزام‌هایی مانند Surface Finish یا استاندارد Hygienic مشخص دارد، باید برای همان محصول تأیید شوند.

شیر دیافراگمی غذایی پنوماتیک استیل

شیر دیافراگمی غذایی پنوماتیک استیل برای ترکیب عملکرد دیافراگمی در یک خط فرآیندی با کنترل پنوماتیک مطرح است.

این مدل باید هم از نظر مشخصات بخش در تماس با سیال و هم از نظر مشخصات Actuator بررسی شود؛ بنابراین انتخاب آن صرفاً با سایز لوله کامل نمی‌شود.

شیر فلکه استیل

شیر فلکه استیل در سایت به‌عنوان یک محصول مستقل قرار دارد.

برای این صفحه بهتر است پیش از تولید محتوای اختصاصی، مکانیزم دقیق محصول موجود را از روی مشخصات یا تصویر تأیید کنیم؛ زیرا اصطلاح «شیر فلکه» در بازار فارسی گاهی به‌صورت عمومی برای چند خانواده شیر استفاده می‌شود و نباید بدون مدرک آن را معادل یک نوع مشخص مانند Gate Valve در نظر گرفت.

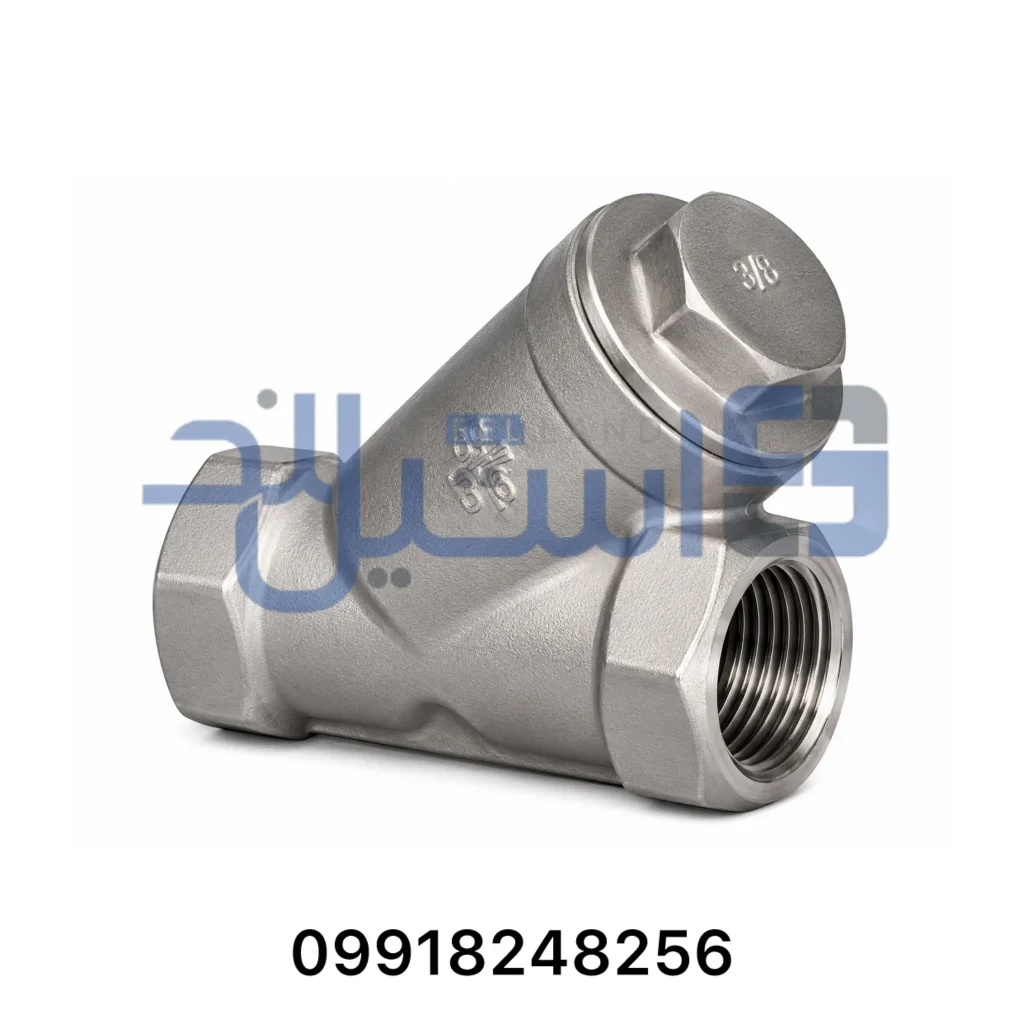

صافی دنده‌ای استیل ۳۰۴ و ۳۱۶

صافی دنده‌ای استیل ۳۰۴ و ۳۱۶ برای جدا کردن ذرات جامد از سیال استفاده می‌شود و از نظر وظیفه با شیرهای کنترل یا قطع و وصل متفاوت است.

در انتخاب صافی، علاوه بر سایز و نوع اتصال، مش یا مشخصات Screen، افت فشار، قابلیت باز کردن و تمیزکاری و سازگاری متریال با سیال اهمیت دارند.

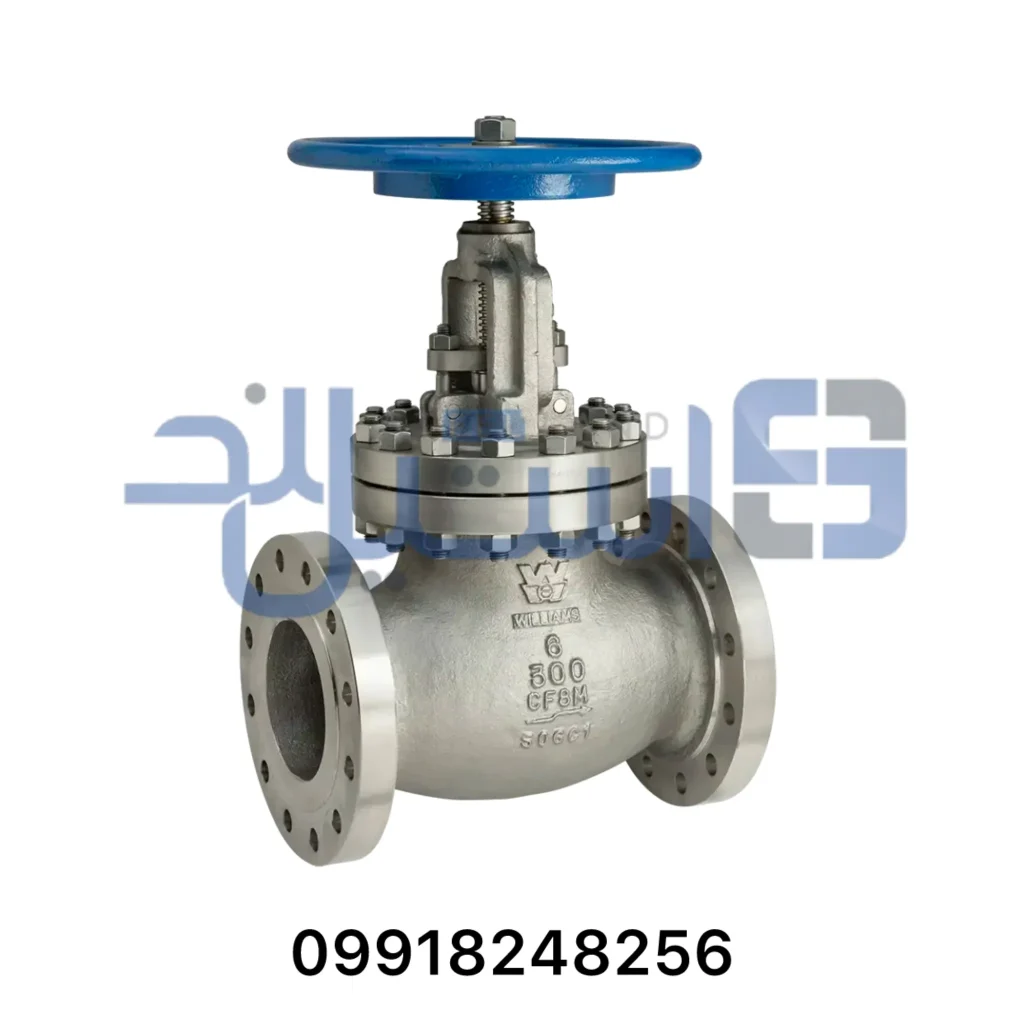

گلوب ولو استیل

گلوب ولو استیل صفحه مستقلی در ساختار فعلی استیل لند دارد؛ لینک آن نیز از صفحات محصولات همین دسته قابل دسترسی است.

Globe Valve علاوه بر قطع جریان، در طراحی‌های مناسب می‌تواند برای تنظیم جریان مورد استفاده قرار گیرد. با این حال مشخصات مدل موجود، نوع اتصال، Trim، فشار، دما و کلاس آن باید از اطلاعات واقعی همان محصول تأیید شوند.

هر محصول این دسته چه وظیفه‌ای دارد؟

این تفاوت عملکرد اولین مرحله انتخاب است؛ پس از آن باید مشخصات فنی همان شیر با خط تطبیق داده شود.

برای مشاهده همه محصولات می‌توانید وارد دسته شیرآلات استیل شوید.

راهنمای انتخاب شیرآلات استیل

انتخاب شیرآلات استیل باید از وظیفه‌ای که شیر در خط انجام می‌دهد شروع شود. پس از تعیین عملکرد، مواردی مانند نوع سیال، روش اتصال، سایز، متریال بدنه، اجزای در تماس با سیال، آب‌بند، فشار و دمای طراحی و در شیرهای اتوماتیک نوع Actuator بررسی می‌شوند. سازندگان تجهیزات Fluid System نیز تأکید می‌کنند که انتخاب شیر باید با درنظرگرفتن طراحی کل سیستم، سازگاری متریال، Rating مناسب، نصب و شرایط بهره‌برداری انجام شود.

این رویکرد با دستورالعمل محتوایی پروژه نیز هماهنگ است؛ یعنی در صفحه دسته به کاربر برای انتخاب خانواده مناسب محصول کمک می‌کنیم و مشخصات اختصاصی هر مدل را به صفحه همان محصول واگذار می‌کنیم.

اولین سؤال: شیر قرار است چه کاری انجام دهد؟

قبل از بررسی ۳۰۴ یا ۳۱۶ بودن، نوع اتصال یا قیمت، باید وظیفه شیر مشخص شود.

این تفکیک اهمیت زیادی دارد. برای مثال Ball Valve اساساً یکی از خانواده‌های رایج برای On/Off Control است، در حالی که Check Valve برای عبور جریان در یک جهت و جلوگیری از برگشت طراحی می‌شود.

چه زمانی شیر توپی استیل انتخاب مناسبی است؟

اگر نیاز اصلی خط باز یا بسته کردن مسیر باشد، شیر توپی استیل یکی از خانواده‌هایی است که باید بررسی شود.

Ball Valve با چرخش Ball داخلی مسیر را باز یا بسته می‌کند و در بسیاری از طراحی‌ها با حرکت یک‌چهارم دور عمل می‌کند.

اما برای انتخاب مدل واقعی باید مشخص شود شیر موجود چه ویژگی‌هایی دارد؛ از جمله نوع اتصال، Bore، Seat، گرید قطعات Wetted و Pressure-Temperature Rating. این ویژگی‌ها بین مدل‌های مختلف Ball Valve یکسان نیستند.

بنابراین نباید فقط به دلیل اینکه یک شیر «توپی استیل» است، برای هر سیال یا شرایط کاری مناسب تلقی شود.

چه زمانی چک ولو استیل انتخاب می‌شود؟

اگر هدف جلوگیری از برگشت سیال باشد، چک ولو استیل خانواده مرتبط است.

Check Valve برای عبور جریان در جهت مشخص و کنترل Backflow طراحی می‌شود و عملکرد معمول آن به باز و بسته کردن دستی اپراتور وابسته نیست.

در انتخاب چک ولو باید علاوه بر سایز، مواردی مانند نوع مکانیزم، جهت جریان، Cracking Pressure و شرایط نصب مدل موردنظر بررسی شوند. برای مثال محصولات صنعتی مختلف می‌توانند با Cracking Pressureهای متفاوت عرضه شوند، بنابراین نمی‌توان برای چک ولو استیل لند مقدار ثابتی فرض کرد.

چه زمانی شیر دیافراگمی را بررسی کنیم؟

در شیر دیافراگمی استیل، دیافراگم بخشی اساسی از مکانیزم کنترل جریان است.

یکی از ویژگی‌های مهم این خانواده این است که در طراحی‌های Diaphragm Valve، دیافراگم می‌تواند بخش Actuator را از محیط فرآیندی جدا کند. GEMÜ نیز این جداسازی را یکی از ویژگی‌های مهم شیرهای دیافراگمی و دلیل کاربرد آن‌ها در بسیاری از سیستم‌های دارای الزامات Hygienic معرفی می‌کند.

Alfa Laval نیز شیرهای دیافراگمی Hygienic خود را برای قطع، هدایت یا تنظیم جریان عرضه می‌کند و این خانواده می‌تواند به‌صورت دستی یا پنوماتیک طراحی شود.

اما این توضیح عمومی نباید باعث شود تمام شیرهای دیافراگمی موجود در استیل لند را Hygienic، Aseptic یا مناسب تنظیم دقیق جریان بدانیم. مشخصات هر مدل باید جداگانه بررسی شود.

شیر دستی یا شیر پنوماتیک؟

یکی از تصمیم‌های اصلی در انتخاب شیر، روش عمل کردن آن است.

شیر دستی

در شیر دستی، اپراتور مستقیماً با هندویل، دسته یا مکانیزم مربوط به همان شیر عمل باز و بسته کردن را انجام می‌دهد.

این ساختار زمانی قابل بررسی است که نیاز به فرمان خودکار از سیستم کنترل وجود نداشته باشد.

شیر پنوماتیک

در شیر پنوماتیک، Actuator با استفاده از هوای فشرده مکانیزم شیر را حرکت می‌دهد.

برای نمونه شیر دیافراگمی پنوماتیک استیل باید علاوه بر مشخصات Valve Body از نظر مشخصات Actuator نیز بررسی شود.

Actuatorهای پنوماتیک می‌توانند در محصولات مختلف با حالت‌های کنترلی متفاوت طراحی شوند. برای نمونه GEMÜ در یکی از خانواده‌های شیر دیافراگمی پنوماتیک خود حالت‌های Normally Closed، Normally Open و Double Acting را ارائه می‌کند.

این موضوع فقط نمونه‌ای از تنوع Actuator است و نباید نتیجه گرفت شیر پنوماتیک استیل لند الزاماً همین سه حالت را دارد.

در شیر پنوماتیک چه مشخصاتی باید بررسی شود؟

هنگام خرید فقط مشخصات بدنه شیر کافی نیست. اطلاعات Actuator نیز باید مشخص شود؛ از جمله نوع عملکرد، فشار هوای موردنیاز، وضعیت Fail Position در صورت تعریف، تجهیزات جانبی فرمان و سازگاری با سیستم کنترل.

اگر این اطلاعات روی صفحه محصول موجود نباشند، باید پیش از سفارش تأیید شوند.

وجود عبارت «پنوماتیک» به‌تنهایی برای انتخاب Actuator کافی نیست.

شیر دیافراگمی غذایی چه تفاوتی دارد؟

شیر دیافراگمی غذایی استیل و شیر دیافراگمی غذایی پنوماتیک استیل برای خط‌هایی مطرح هستند که علاوه بر کنترل جریان، ملاحظات طراحی Hygienic اهمیت دارند.

در شیرهای دیافراگمی تخصصی Hygienic، جداسازی Actuator از محیط فرآیندی، طراحی بخش Wetted و قابلیت تمیزکاری از ویژگی‌های مهم هستند.

اما واژه «غذایی» در نام محصول استیل لند به‌تنهایی اثبات‌کننده استاندارد خاص، گواهی 3-A، EHEDG، Surface Finish مشخص یا مناسب بودن برای تمام خطوط صنایع غذایی نیست. این الزامات در صورت وجود باید برای همان مدل تأیید شوند.

انتخاب نوع اتصال شیرآلات استیل

روش اتصال شیر به خط یکی دیگر از معیارهای اصلی خرید است.

بسته به نوع شیر و سیستم لوله‌کشی، محصولات بازار می‌توانند از اتصال‌های مختلف استفاده کنند؛ مانند اتصال رزوه‌ای، فلنجی، جوشی یا اتصالات Hygienic. انتخاب باید با ساختار خط و استاندارد همان سیستم هماهنگ باشد.

در نتیجه، داشتن سایز یکسان برای اثبات سازگاری دو شیر کافی نیست.

برای مثال اگر خط دارای اتصال دنده‌ای باشد، باید نوع و مشخصات Thread بررسی شود. در یک سیستم Hygienic نیز قطر، استاندارد و فرم اتصال باید با سایر اجزای خط سازگار باشند.

برای هرکدام از محصولات استیل لند، نوع اتصال واقعی مدل قابل تأمین باید از اطلاعات همان محصول تأیید شود.

گرید ۳۰۴ یا ۳۱۶ در شیرآلات استیل

یکی از پرسش‌های رایج هنگام خرید، انتخاب بین استنلس استیل ۳۰۴ و ۳۱۶ است.

هر دو در خانواده فولادهای زنگ‌نزن آستنیتی قرار می‌گیرند، اما خانواده‌های حاوی مولیبدن مانند 316 مقاومت خوردگی بیشتری در بسیاری از محیط‌ها نسبت به گریدهای بدون مولیبدن ارائه می‌کنند. Outokumpu نیز افزایش مقاومت خوردگی گریدهای Cr-Ni-Mo را به حضور مولیبدن مرتبط می‌داند.

این موضوع به معنی «بهتر بودن ۳۱۶ برای همه کاربردها» نیست.

انتخاب باید بر اساس سیال، مواد شیمیایی، محیط نصب، دما، روش شست‌وشو و Specification پروژه انجام شود.

آیا شیر استیل ۳۱۶ همیشه بهتر از ۳۰۴ است؟

خیر.

۳۱۶ می‌تواند در برخی محیط‌های خورنده مزیت داشته باشد، اما اگر شرایط سرویس به این مقاومت اضافی نیاز نداشته باشد، انتخاب آن صرفاً بر اساس عبارت «گرید بالاتر» معیار مهندسی کافی نیست.

از طرف دیگر، مهم است که مشخص شود عدد ۳۰۴ یا ۳۱۶ مربوط به کدام قسمت شیر است.

بدنه، Ball، Stem، دیافراگم، Seat، Seal و سایر اجزا الزاماً از یک متریال ساخته نمی‌شوند. بنابراین عبارت کلی «شیر استیل ۳۱۶» باید با دیتاشیت واقعی محصول تطبیق داده شود.

متریال دیافراگم چرا اهمیت دارد؟

در شیر دیافراگمی، خود دیافراگم یکی از قطعات اصلی در تماس با محیط فرآیندی است. GEMÜ برای محصولات مختلف دیافراگم‌هایی با ساختارهای متفاوت، از جمله ترکیب‌های PTFE و EPDM یا PTFE و FKM عرضه می‌کند که برای شرایط شیمیایی و سرویس متفاوت طراحی شده‌اند.

این تنوع نشان می‌دهد که نمی‌توان فقط بر اساس عبارت «شیر دیافراگمی استیل» درباره جنس Diaphragm تصمیم گرفت.

اگر پروژه متریال دیافراگم مشخصی نیاز دارد، همان متریال باید برای مدل قابل تأمین تأیید شود.

Seat و Seal شیر را نادیده نگیرید

در بسیاری از شیرها، محدودیت واقعی کاربرد فقط از جنس بدنه ناشی نمی‌شود؛ اجزای آب‌بندی نیز اهمیت دارند.

متریال Seal باید با سیال، شرایط شیمیایی و محدوده دمایی کاربرد سازگار باشد. Swagelok نیز در راهنمای انتخاب Elastomer بر سازگاری شیمیایی، انعطاف‌پذیری و دوام متریال در برابر محیط تماس تأکید می‌کند.

بنابراین جمله‌ای مانند:

«بدنه ۳۱۶ است، پس شیر برای این سیال مناسب است»

برای تصمیم نهایی کافی نیست.

Seat، O-Ring، Packing، Diaphragm و سایر قسمت‌های Wetted نیز باید بررسی شوند.

فشار و دمای کاری شیرآلات استیل

فشار و دما دو مشخصه مهم هستند، اما نمی‌توان برای کل دسته شیرآلات استیل یک Pressure Rating یا Temperature Range ثابت اعلام کرد.

Rating واقعی می‌تواند به مواردی مانند طراحی شیر، سایز، جنس بدنه، Seat، Seal، نوع اتصال و سازنده وابسته باشد. مستندات رسمی محصولات صنعتی نیز Pressure-Temperature Ratings را برای هر خانواده و ترکیب متریال به‌صورت جداگانه ارائه می‌کنند.

بنابراین اگر پروژه مثلاً فشار یا دمای مشخصی دارد، همان شرایط باید هنگام استعلام اعلام شود.

انتخاب شیر بر اساس نوع سیال

برای انتخاب نهایی بهتر است فقط نام عمومی سیال گفته نشود و شرایط واقعی سرویس بررسی شود.

نوع سیال، ترکیب شیمیایی، غلظت، وجود ذرات، ویسکوزیته، دما و شرایط شست‌وشو می‌توانند روی انتخاب Valve Principle و متریال قطعات در تماس با سیال اثر داشته باشند. GEMÜ نیز خانواده‌های مختلف Valve را برای رسانه‌های تمیز، دارای ذرات یا خورنده با متریال و طراحی‌های متفاوت ارائه می‌کند.

قبل از خرید شیرآلات استیل چه اطلاعاتی آماده کنیم؟

برای استعلام دقیق‌تر بهتر است این اطلاعات مشخص باشند:

• وظیفه موردنیاز شیر؛
• سایز خط؛
• نوع و استاندارد اتصال؛
• نوع سیال؛
• فشار و دمای طراحی؛
• گرید موردنیاز قطعات در تماس با سیال؛
• متریال Seat، Seal یا Diaphragm در صورت الزام؛
• دستی یا پنوماتیک بودن؛
• مشخصات Actuator در مدل اتوماتیک؛
• الزامات Hygienic یا استاندارد پروژه، در صورت وجود؛
• تعداد موردنیاز.

هرچه این اطلاعات کامل‌تر باشند، احتمال انتخاب شیر صرفاً بر اساس نام عمومی محصول کمتر می‌شود.

برای مشاهده محصولات این خانواده می‌توانید به صفحه شیرآلات استیل مراجعه کنید.

کاربردهای شیرآلات استیل

شیرآلات استیل در خطوطی استفاده می‌شوند که کنترل مسیر و جریان سیال اهمیت دارد. وظیفه دقیق هر شیر به مکانیزم آن بستگی دارد؛ بعضی شیرها برای قطع و وصل، بعضی برای جلوگیری از برگشت جریان، برخی برای تنظیم جریان و گروهی برای کنترل فرآیند به‌صورت دستی یا اتوماتیک طراحی می‌شوند.

اولین معیار انتخاب باید این باشد که شیر دقیقاً چه وظیفه‌ای در سیستم دارد. راهنماهای انتخاب شیر نیز همین رویکرد را توصیه می‌کنند؛ یعنی انتخاب Valve Type باید از Function موردنیاز سیستم شروع شود.

استفاده در خطوط صنعتی

در خطوط صنعتی، شیرآلات می‌توانند در نقاط مختلف برای ایزوله کردن تجهیزات، کنترل مسیر، جلوگیری از برگشت جریان یا مدیریت جریان استفاده شوند.

برای نمونه، اگر هدف قطع و وصل مسیر باشد شیر توپی استیل یکی از خانواده‌هایی است که باید بررسی شود.

اگر جلوگیری از Backflow موردنیاز باشد، چک ولو استیل انتخاب مرتبط‌تری است. عملکرد Check Valve به اختلاف فشار و مکانیزم داخلی آن وابسته است و Cracking Pressure می‌تواند میان مدل‌های مختلف تفاوت داشته باشد.

برای تنظیم جریان نیز باید خانواده شیری انتخاب شود که واقعاً برای Throttling یا Control طراحی شده باشد؛ صرف قابلیت نیمه‌باز نگه داشتن یک شیر به معنی مناسب بودن آن برای کنترل جریان نیست.

کاربرد شیرآلات استیل در خطوط غذایی و بهداشتی

در خطوط صنایع غذایی، لبنی، نوشیدنی و سایر سیستم‌های Hygienic، فقط استیل بودن بدنه کافی نیست.

طراحی شیر باید با الزامات واقعی خط از نظر قابلیت تمیزکاری، متریال قسمت‌های در تماس با محصول، نوع اتصال، آب‌بندها و شرایط شست‌وشو هماهنگ باشد.

تولیدکنندگان تخصصی تجهیزات Hygienic نیز شیرهای مخصوص این خطوط را به‌صورت خانواده‌ای جداگانه طراحی می‌کنند و روی Cleanability و شرایط فرآیندی تأکید دارند.

به همین دلیل شیر دیافراگمی غذایی استیل باید از یک شیر دیافراگمی صنعتی عمومی تفکیک شود.

با این حال، عنوان «غذایی» به‌تنهایی نباید برای ادعای استاندارد، گواهی یا Surface Finish مشخص استفاده شود؛ این مشخصات باید برای مدل واقعی کالا تأیید شوند.

کاربرد شیرهای پنوماتیک در خطوط اتوماتیک

اگر شیر باید توسط PLC، سیستم کنترل فرآیند یا مدار فرمان دیگری باز و بسته شود، می‌توان مدل دارای Actuator را بررسی کرد.

در این دسته، شیر دیافراگمی پنوماتیک استیل و شیر دیافراگمی غذایی پنوماتیک استیل برای چنین نیازهایی قابل بررسی هستند.

اما «پنوماتیک بودن» به‌تنهایی مشخصات Actuator را کامل نمی‌کند. Actuatorهای صنعتی می‌توانند Normally Closed، Normally Open یا Double Acting باشند و مشخصات واقعی هر مدل باید از دیتاشیت همان محصول تأیید شود.

کاربرد صافی در کنار شیرآلات

صافی دنده‌ای استیل ۳۰۴ و ۳۱۶ اگرچه در این دسته فروشگاهی قرار گرفته است، از نظر عملکرد یک شیر قطع و وصل نیست.

وظیفه صافی جداسازی ذرات جامد از جریان است. در نتیجه هنگام انتخاب آن پارامترهایی مانند مشخصات Screen، سطح فیلتراسیون، افت فشار، سایز و امکان دسترسی برای تمیزکاری اهمیت پیدا می‌کنند.

این تفکیک در محتوای دسته ضروری است تا کاربر صافی را با Valve اشتباه نگیرد.

مزایای استفاده از شیرآلات استیل

مزیت اصلی این خانواده را نباید فقط به عبارت کلی «ضدزنگ بودن» محدود کرد. استنلس استیل خانواده بزرگی از آلیاژهاست و عملکرد واقعی شیر به طراحی کامل محصول و شرایط سرویس بستگی دارد.

در صورت انتخاب صحیح، شیر استنلس استیل می‌تواند برای محیط‌هایی که مقاومت خوردگی، قابلیت تمیزکاری یا سازگاری با فرآیند اهمیت دارد مناسب باشد. اما این مزایا زمانی قابل اتکا هستند که گرید مناسب، قطعات داخلی سازگار، Seal مناسب و Pressure-Temperature Rating صحیح انتخاب شده باشند.

همچنین وجود مدل‌های دستی و پنوماتیک امکان انتخاب شیر متناسب با سطح اتوماسیون سیستم را فراهم می‌کند.

محدودیت‌های شیرآلات استیل

استیل بودن شیر به معنی مناسب بودن آن برای هر سیال، فشار یا دما نیست.

یک شیر ممکن است بدنه استنلس استیل داشته باشد اما محدودیت اصلی آن از Seat، Seal، Packing یا Diaphragm ناشی شود. به همین دلیل مشخصات قسمت‌های Wetted و مواد آب‌بندی نیز باید در انتخاب بررسی شوند.

همچنین شیر استیل ۳۱۶ را نباید بدون بررسی شرایط پروژه به‌عنوان گزینه بهتر برای تمام کاربردها انتخاب کرد. انتخاب Grade باید با نوع سیال، محیط خوردگی و Specification خط هماهنگ باشد.

نکات مهم قبل از نصب شیرآلات استیل

پیش از نصب باید جهت جریان، نوع اتصال، سایز، وضعیت شیر، متریال و شرایط کاری با مدارک سیستم تطبیق داده شوند.

در چک ولو، Orientation می‌تواند بخشی از عملکرد شیر باشد و نباید جهت نصب بدون توجه به طراحی محصول انتخاب شود. برخی مکانیزم‌های Check Valve حتی به موقعیت نصب و نیروی گرانش وابستگی دارند.

در مدل‌های دنده‌ای، رزوه دو طرف باید از نظر استاندارد و ابعاد سازگار باشد و نباید اتصال با نیروی غیرعادی بسته شود.

در شیرهای جوشی نیز باید تأثیر عملیات جوشکاری روی Valve Body، Seat و سایر اجزا طبق دستورالعمل سازنده در نظر گرفته شود.

جهت جریان شیر را قبل از نصب کنترل کنید

در شیرهایی که Directional هستند، جهت فلش روی بدنه یا دستورالعمل سازنده باید رعایت شود.

این موضوع به‌خصوص برای چک ولو استیل اهمیت دارد؛ زیرا وظیفه آن وابسته به عبور جریان در جهت طراحی‌شده است.

اگر جهت واقعی محصول مشخص نیست، بهتر است پیش از نصب از روی مارکینگ یا دیتاشیت بررسی شود و از حدس زدن بر اساس ظاهر خودداری شود.

شیر نباید برای جبران ناهم‌راستایی لوله استفاده شود

یکی از خطاهای اجرایی این است که لوله‌های ناهم‌راستا با نیروی مکانیکی به شیر متصل شوند.

Valve Body نباید وسیله‌ای برای کشیدن دو بخش نامرتب خط به سمت یکدیگر باشد.

قبل از اتصال نهایی باید موقعیت لوله‌ها، ساپورت‌ها و تجهیزات اصلاح شود تا بار اضافی ناشی از نصب به بدنه شیر منتقل نشود.

دسترسی برای تعمیر و سرویس را در نظر بگیرید

شیر باید در محلی نصب شود که در صورت نیاز امکان دسترسی به اجزای قابل سرویس آن وجود داشته باشد.

برای مثال در شیر دیافراگمی، خود Diaphragm یک قطعه مصرفی است و سازندگان تخصصی برای آن دستورالعمل سرویس و تعویض ارائه می‌کنند. Alfa Laval نیز در راهنمای شیر دیافراگمی خود تعویض دیافراگم را بخشی از نگهداری دوره‌ای معرفی می‌کند.

بنابراین نصب شیر در نقطه‌ای که امکان باز کردن Actuator یا دسترسی به قطعات داخلی وجود ندارد می‌تواند تعمیرات بعدی را دشوار کند.

نگهداری شیرآلات استیل

برنامه نگهداری باید بر اساس نوع شیر، تعداد سیکل‌های عملکرد، نوع سیال، دما، فشار، شرایط محیطی و دستورالعمل سازنده تعیین شود.

یک دوره سرویس ثابت برای تمام شیرآلات استیل وجود ندارد.

در بازدید شیرهای مختلف ممکن است وضعیت قطعاتی مانند Seat، O-Ring، Stem، Packing و سایر اجزای داخلی بررسی شود. Swagelok نیز در راهنمای تعمیر شیر بر بازرسی اجزای داخلی از جمله Seat، O-Ring و Stem Components برای تشخیص ساییدگی یا آسیب تأکید می‌کند.

نگهداری شیر دیافراگمی

در شیر دیافراگمی باید وضعیت خود دیافراگم مورد توجه قرار گیرد.

دیافراگم در طول بهره‌برداری تحت حرکت و شرایط فرآیندی قرار دارد و عمر آن می‌تواند تحت تأثیر نوع متریال، دما، فشار، سیال و تعداد سیکل‌ها قرار گیرد.

در شیرهای Hygienic نیز سازندگان، دیافراگم را به‌عنوان قطعه سرویس‌پذیر عرضه می‌کنند و تعویض آن بخشی از Maintenance محسوب می‌شود.

بنابراین نمی‌توان برای شیر دیافراگمی استیل لند عمر ثابت یا دوره تعویض مشخصی اعلام کرد، مگر اینکه مشخصات سازنده همان مدل در دسترس باشد.

نگهداری شیرهای پنوماتیک

در شیرهای پنوماتیک علاوه بر بخش Valve باید Actuator و تجهیزات فرمان نیز بررسی شوند.

عملکرد نامناسب همیشه به معنی خرابی خود Valve Body نیست؛ منبع هوای فشرده، مسیر فرمان، Solenoid، Position Indicator یا Actuator نیز می‌توانند در عملکرد سیستم نقش داشته باشند.

به همین دلیل در عیب‌یابی شیر پنوماتیک بهتر است مسیر فرمان و بخش مکانیکی از یکدیگر تفکیک شوند.

تمیزکاری شیرهای صنایع غذایی

در سیستم Hygienic، تمیز بودن سطح خارجی به‌تنهایی کافی نیست.

مسیر در تماس با محصول، Seat، Diaphragm و سایر Wetted Parts باید مطابق روش تمیزکاری تعریف‌شده برای همان سیستم نگهداری شوند. طراحی شیرهای Hygienic تخصصی نیز با هدف بهبود Cleanability و کاهش نقاط نامطلوب فرآیندی انجام می‌شود.

اگر پروژه CIP یا روش شست‌وشوی مشخصی دارد، سازگاری شیر و مواد آب‌بندی با همان فرآیند باید تأیید شود.

اشتباهات رایج هنگام خرید شیرآلات استیل

هنگام جایگزینی یک شیر قدیمی چه اطلاعاتی ثبت کنیم؟

اگر شیر جدید برای جایگزینی محصول موجود تهیه می‌شود، بهتر است پیش از خارج کردن شیر قدیمی، مشخصات آن ثبت شوند: نوع Valve، سایز، نوع و ابعاد اتصال، جهت جریان، مارکینگ، متریال درج‌شده، مشخصات Seat یا Diaphragm در صورت قابل دسترس بودن، مشخصات Actuator، فاصله Face-to-Face در صورت اهمیت و تصاویر واضح از شیر و محل نصب.

این کار به‌خصوص زمانی اهمیت دارد که برند یا مدل قبلی دیگر قابل تأمین نباشد و نیاز به انتخاب محصول معادل وجود داشته باشد.

برای بررسی محصولات این خانواده می‌توانید وارد دسته شیرآلات استیل شوید.

عوامل مؤثر بر قیمت شیرآلات استیل

قیمت شیرآلات استیل تنها بر اساس سایز یا عبارت ۳۰۴ و ۳۱۶ تعیین نمی‌شود. نوع شیر، مکانیزم داخلی، نوع اتصال، متریال قسمت‌های در تماس با سیال، Seat و Seal، نوع Actuator در مدل‌های پنوماتیک، استاندارد موردنیاز و تعداد سفارش می‌توانند روی قیمت نهایی اثر داشته باشند.

بنابراین مقایسه قیمت دو شیر زمانی معنی‌دار است که مشخصات فنی آن‌ها نیز قابل مقایسه باشند. این شیوه ارائه اطلاعات با دستورالعمل مرجع پروژه برای صفحات دسته‌بندی و محتوای تصمیم‌ساز هماهنگ است.

نوع شیر

یکی از اصلی‌ترین عوامل قیمت، خانواده و ساختار خود Valve است.

برای مثال این محصولات عملکرد و ساختمان یکسانی ندارند:

• چک ولو استیل برای جلوگیری از برگشت جریان
• شیر توپی استیل برای قطع و وصل مسیر
• شیر دیافراگمی استیل با مکانیزم دیافراگم
• شیرهای پنوماتیک با Valve و Actuator
• گلوب ولو با ساختار متفاوت برای کنترل جریان

به همین دلیل نمی‌توان قیمت دو نوع شیر متفاوت را فقط بر اساس سایز مقایسه کرد.

سایز شیر

افزایش سایز معمولاً باعث افزایش ابعاد بدنه و مقدار متریال مصرفی می‌شود و می‌تواند قیمت را تغییر دهد.

اما سایز به‌تنهایی معیار کافی نیست. دو شیر هم‌سایز ممکن است از نظر طراحی، نوع اتصال، گرید، آب‌بند و Pressure Rating کاملاً متفاوت باشند.

گرید استنلس استیل

متریال بدنه و قطعات Wetted می‌تواند بر قیمت تأثیر داشته باشد.

اگر یک پروژه به گرید مشخصی مانند ۳۰۴ یا ۳۱۶ نیاز دارد، باید همین ویژگی برای محصول واقعی تأیید شود.

وجود گرید ۳۰۴ و ۳۱۶ در نام صافی دنده‌ای استیل ۳۰۴ و ۳۱۶ مشخص است، اما نباید همین گریدها را بدون تأیید به تمام محصولات این دسته تعمیم داد.

متریال قطعات داخلی

در شیرآلات فقط جنس بدنه اهمیت ندارد.

بسته به نوع Valve ممکن است قطعاتی مانند:

• Ball
• Stem
• Seat
• Seal
• Packing
• Diaphragm

در عملکرد و قیمت محصول نقش داشته باشند.

برای مثال دو شیر با بدنه استنلس استیل یکسان ممکن است Seat یا Seal متفاوت داشته باشند و برای شرایط کاری متفاوتی طراحی شده باشند.

نوع اتصال

شیرهای استیل می‌توانند با اتصال‌های متفاوت عرضه شوند و نوع اتصال می‌تواند بر طراحی و قیمت تأثیر بگذارد.

در زمان استعلام باید مشخص شود اتصال موردنیاز خط چیست و فقط عبارت «شیر استیل ۲ اینچ» ارسال نشود.

اگر محصول دنده‌ای است، نوع رزوه نیز اهمیت دارد. در سیستم‌های Hygienic نیز فرم و استاندارد اتصال باید با خط موجود سازگار باشد.

شیر دستی یا پنوماتیک

در مدل پنوماتیک، قیمت فقط مربوط به Valve Body نیست و Actuator نیز بخشی از مجموعه محسوب می‌شود.

به همین دلیل شیر دیافراگمی پنوماتیک استیل را نباید فقط بر اساس سایز با نسخه دستی مقایسه کرد.

نوع Actuator، حالت عملکرد و تجهیزات جانبی نیز می‌توانند در قیمت مجموعه مؤثر باشند.

مدل معمولی یا غذایی

در شیر دیافراگمی غذایی استیل یا مدل‌های مشابه، طراحی بخش در تماس با محصول، نوع اتصال و مشخصات دیافراگم ممکن است با شیرهای صنعتی عمومی متفاوت باشد.

اگر پروژه الزام Hygienic، Surface Finish یا Certification مشخصی دارد، همان مشخصات باید هنگام استعلام اعلام شوند.

عبارت «غذایی» به‌تنهایی برای مقایسه قیمت کافی نیست.

فشار و دمای کاری

مدلی که برای شرایط کاری متفاوت طراحی شده باشد ممکن است از نظر ساختار، آب‌بندی یا متریال نیز تفاوت داشته باشد.

بنابراین هنگام استعلام بهتر است Pressure و Temperature واقعی پروژه اعلام شوند تا محصول فقط بر اساس قطر خط انتخاب نشود.

استاندارد و مدارک فنی

در پروژه‌هایی که استاندارد، Certificate یا Traceability مشخصی موردنیاز است، این موارد نیز باید هنگام استعلام اعلام شوند.

نباید ابتدا یک شیر عمومی خریداری شود و بعد انتظار داشت مشخصات یا مدارکی را داشته باشد که در سفارش اولیه تعیین نشده‌اند.

تعداد سفارش

تعداد نیز می‌تواند روی شرایط تأمین و قیمت نهایی اثر بگذارد.

اگر چند نوع شیر موردنیاز است، بهتر است هر Line Item جداگانه ثبت شود.

راهنمای خرید شیرآلات استیل

برای خرید دقیق‌تر، بهتر است انتخاب را به‌ترتیب انجام دهید؛ ابتدا عملکرد Valve مشخص شود و سپس مشخصات فنی آن بررسی شود.

۱. وظیفه شیر را مشخص کنید

ابتدا تعیین کنید شیر برای چه کاری نیاز است.

اگر هدف جلوگیری از برگشت جریان است، چک ولو باید بررسی شود.

اگر هدف قطع و وصل مسیر است، شیر توپی می‌تواند یکی از گزینه‌های مرتبط باشد.

اگر کنترل با دیافراگم مدنظر است، باید بین مدل دستی، پنوماتیک و مدل‌های غذایی متناسب با پروژه انتخاب شود.

این مرحله از انتخاب صرفاً بر اساس ظاهر یا قیمت شیر جلوگیری می‌کند.

۲. سایز خط را تعیین کنید

سایز Valve باید با خط و نوع اتصال آن سازگار باشد.

در خطوط موجود، فقط نام سایز روی یک قطعه قدیمی را مبنا قرار ندهید؛ در صورت ابهام، ابعاد اتصال نیز بررسی شوند.

۳. نوع اتصال را مشخص کنید

مشخص کنید شیر چگونه به خط متصل می‌شود:

رزوه‌ای، فلنجی، جوشی یا اتصال فرآیندی/بهداشتی بر اساس مدل واقعی و طراحی سیستم.

نوع دقیق اتصال باید برای محصول قابل تأمین تأیید شود.

۴. متریال موردنیاز را تعیین کنید

اگر Specification پروژه گرید مشخصی تعیین کرده است، همان Grade باید اعلام شود.

فقط عبارت «استیل» اطلاعات کافی درباره Material Specification ارائه نمی‌دهد.

۵. Seat، Seal یا Diaphragm را بررسی کنید

این مرحله مخصوصاً در خطوطی که سیال شیمیایی، دمای خاص یا الزامات بهداشتی دارند اهمیت دارد.

بدنه مناسب ولی Seal ناسازگار می‌تواند انتخاب کل شیر را نامناسب کند.

۶. فشار و دمای طراحی را اعلام کنید

به‌جای پرسیدن اینکه «این شیر چند بار است؟»، بهتر است ابتدا فشار و دمای واقعی سیستم مشخص شوند و سپس Rating مدل قابل تأمین با آن تطبیق داده شود.

۷. دستی یا اتوماتیک بودن را مشخص کنید

اگر فرمان از سیستم کنترل دریافت می‌شود، نوع Actuator باید تعیین شود.

در شیر پنوماتیک اطلاعاتی مانند نوع عملکرد و مشخصات هوای فرمان نیز باید بررسی شوند.

۸. الزامات غذایی یا Hygienic را مشخص کنید

اگر Valve در خط غذایی، لبنی، نوشیدنی یا فرآیند Hygienic نصب می‌شود، فقط نام «شیر استیل» کافی نیست.

نوع طراحی، اتصال، Diaphragm یا Seal، Finish و استانداردهای موردنیاز پروژه باید مشخص شوند.

۹. تعداد را اعلام کنید

در سفارش پروژه‌ای، تعداد هر مدل و سایز به‌صورت جداگانه ثبت شود.

اطلاعات لازم برای استعلام قیمت شیرآلات استیل

برای کاهش رفت‌وبرگشت در زمان استعلام، بهتر است این جدول تکمیل شود:

خرید شیر جایگزین برای خط موجود

اگر هدف تعویض یک شیر قدیمی است، پیش از باز کردن آن بهتر است اطلاعات روی Nameplate و Body Marking ثبت شوند.

موارد مفید شامل نوع شیر، برند و مدل، سایز، نوع اتصال، فاصله ابعادی موردنیاز، جهت جریان، گرید یا Material Marking، Pressure/Class در صورت درج، مشخصات Actuator و تصاویر واضح از محل نصب هستند.

این اطلاعات در انتخاب شیر جایگزین اهمیت زیادی دارند؛ زیرا یک Valve با سایز اسمی مشابه ممکن است از نظر ابعاد یا اتصال با نمونه قبلی سازگار نباشد.

آیا ارزان‌ترین شیر استیل انتخاب مناسبی است؟

فقط در صورتی می‌توان قیمت دو محصول را مقایسه کرد که وظیفه و مشخصات فنی موردنیاز را هر دو تأمین کنند.

قیمت پایین‌تر می‌تواند ناشی از تفاوت در نوع Valve، متریال، Seat و Seal، نوع اتصال، Rating، Actuator یا مدارک محصول باشد.

بنابراین ترتیب صحیح تصمیم‌گیری این است:

انتخاب عملکرد مناسب → تطبیق مشخصات فنی → مقایسه قیمت

نه برعکس.

خرید شیرآلات استیل از استیل لند

در دسته شیرآلات استیل می‌توانید انواع شیرها و تجهیزات مرتبط را بررسی کنید.

برای استعلام دقیق‌تر، بهتر است همراه نام محصول، سایز، نوع اتصال، متریال، شرایط کاری، نوع عملکرد و تعداد را نیز اعلام کنید تا محصول قابل تأمین با نیاز واقعی خط مقایسه شود.

سوالات متداول درباره شیرآلات استیل

شیرآلات استیل چیست؟

شیرآلات استیل مجموعه‌ای از تجهیزات کنترل جریان هستند که بسته به طراحی برای قطع و وصل مسیر، جلوگیری از برگشت سیال، تنظیم جریان یا کنترل فرآیند استفاده می‌شوند. انتخاب نوع شیر باید بر اساس وظیفه موردنیاز خط و سپس مشخصات فنی آن انجام شود.

برای قطع و وصل جریان چه شیر استیلی مناسب است؟

اگر وظیفه اصلی شیر قطع و وصل مسیر باشد، شیر توپی استیل یکی از خانواده‌هایی است که می‌توان بررسی کرد.

انتخاب نهایی باید با توجه به نوع اتصال، سایز، متریال، Seat و Seal و شرایط کاری انجام شود.

برای جلوگیری از برگشت سیال چه شیری استفاده می‌شود؟

برای جلوگیری از جریان معکوس، چک ولو استیل یا شیر یک‌طرفه مورد بررسی قرار می‌گیرد.

نوع مکانیزم، جهت جریان و شرایط نصب نیز باید با مدل انتخاب‌شده سازگار باشند.

تفاوت شیر توپی و چک ولو استیل چیست؟

شیر توپی معمولاً برای قطع و وصل جریان استفاده می‌شود، در حالی که چک ولو برای جلوگیری از برگشت جریان طراحی شده است.

بنابراین این دو شیر وظیفه یکسانی ندارند.

شیر دیافراگمی استیل چیست؟

شیر دیافراگمی استیل از دیافراگم به‌عنوان یکی از اجزای اصلی مکانیزم کنترل جریان استفاده می‌کند.

در انتخاب آن باید علاوه بر بدنه شیر، جنس خود دیافراگم و سازگاری آن با سیال و شرایط کاری بررسی شود.

تفاوت شیر دیافراگمی دستی و پنوماتیک چیست؟

در مدل دستی، عملکرد شیر توسط اپراتور انجام می‌شود.

در شیر دیافراگمی پنوماتیک استیل یک Actuator پنوماتیک برای حرکت دادن مکانیزم شیر استفاده می‌شود.

مدل پنوماتیک زمانی مطرح است که کنترل اتوماتیک یا فرمان از سیستم کنترلی موردنیاز باشد.

شیر دیافراگمی غذایی چه تفاوتی با مدل معمولی دارد؟

شیر دیافراگمی غذایی استیل برای سیستم‌هایی بررسی می‌شود که الزامات Hygienic و قابلیت تمیزکاری اهمیت بیشتری دارند.

با این حال، عبارت «غذایی» به‌تنهایی اثبات‌کننده استاندارد بهداشتی، Surface Finish یا Certification مشخص نیست و این ویژگی‌ها باید برای محصول واقعی تأیید شوند.

شیر دیافراگمی غذایی پنوماتیک چیست؟

شیر دیافراگمی غذایی پنوماتیک استیل ترکیبی از مکانیزم دیافراگمی، طراحی مناسب خط فرآیندی و عملگر پنوماتیک است.

هنگام خرید باید مشخصات شیر و Actuator هر دو بررسی شوند.

شیر استیل ۳۰۴ بهتر است یا ۳۱۶؟

نمی‌توان یکی را برای همه کاربردها بهتر دانست.

انتخاب میان ۳۰۴ و ۳۱۶ باید بر اساس نوع سیال، محیط خورنده، شرایط شست‌وشو، دما و Specification پروژه انجام شود.

همچنین باید مشخص باشد عدد ۳۰۴ یا ۳۱۶ مربوط به کدام قسمت شیر است؛ زیرا بدنه، Stem، Ball، Seat و سایر اجزا الزاماً از یک متریال ساخته نمی‌شوند.

آیا شیر استیل ۳۱۶ برای همه سیالات مناسب است؟

خیر.

استیل ۳۱۶ می‌تواند در برخی محیط‌ها مقاومت خوردگی بیشتری داشته باشد، اما سازگاری واقعی شیر فقط به بدنه وابسته نیست. Seat، Seal، Diaphragm و سایر قطعات در تماس با سیال نیز باید بررسی شوند.

برای خرید شیرآلات استیل چه سایزی باید انتخاب شود؟

سایز باید مطابق خط لوله و نوع اتصال تعیین شود.

در خطوط موجود، علاوه بر سایز اسمی ممکن است بررسی ابعاد واقعی اتصال، استاندارد رزوه، Face-to-Face یا نوع اتصال فرآیندی نیز لازم باشد.

آیا شیرهای هم‌سایز قابل جایگزینی هستند؟

الزاماً خیر.

دو شیر با سایز یکسان ممکن است از نظر نوع اتصال، ابعاد نصب، Rating، متریال، مکانیزم داخلی یا جهت جریان متفاوت باشند.

به همین دلیل سایز به‌تنهایی برای انتخاب شیر جایگزین کافی نیست.

فشار کاری شیرآلات استیل چقدر است؟

نمی‌توان یک فشار کاری ثابت برای تمام شیرآلات این دسته تعیین کرد.

Pressure Rating به طراحی شیر، سایز، متریال، اتصال، Seat، Seal و مشخصات همان مدل بستگی دارد.

برای پروژه‌های دارای فشار مشخص باید Rating محصول قابل تأمین با شرایط طراحی تطبیق داده شود.

دمای کاری شیر استیل چقدر است؟

محدوده دمایی میان مدل‌های مختلف متفاوت است.

علاوه بر بدنه، متریال آب‌بندها و سایر قطعات داخلی نیز می‌تواند محدودیت دمایی ایجاد کند؛ بنابراین مقدار دقیق باید از مشخصات همان مدل بررسی شود.

نوع اتصال شیرآلات استیل چه اهمیتی دارد؟

شیر باید از نظر نوع اتصال با خط سازگار باشد.

بسته به محصول، اتصال می‌تواند رزوه‌ای، فلنجی، جوشی یا فرآیندی باشد. در مدل‌های رزوه‌ای، استاندارد Thread و در تجهیزات Hygienic، استاندارد و ابعاد اتصال اهمیت دارند.

آیا شیر پنوماتیک بدون هوای فشرده کار می‌کند؟

Actuator پنوماتیک برای عملکرد خود به منبع هوای مناسب نیاز دارد.

فشار هوای فرمان و نوع عملکرد Actuator باید از مشخصات مدل واقعی تأیید شوند و نباید مقدار ثابتی برای همه شیرهای پنوماتیک در نظر گرفت.

Normally Closed و Normally Open یعنی چه؟

این اصطلاحات وضعیت عملکرد Actuator را در شرایط تعریف‌شده سیستم مشخص می‌کنند.

در یک طراحی ممکن است شیر در حالت عادی بسته یا باز باشد. نوع موردنیاز باید متناسب با منطق کنترلی و شرایط ایمنی فرآیند انتخاب شود.

وجود هرکدام از این حالت‌ها برای محصولات استیل لند باید برای مدل واقعی تأیید شود.

صافی دنده‌ای استیل شیر محسوب می‌شود؟

صافی دنده‌ای استیل ۳۰۴ و ۳۱۶ در ساختار فروشگاه داخل دسته شیرآلات قرار گرفته، اما وظیفه اصلی آن کنترل یا قطع جریان نیست؛ صافی برای جداسازی ذرات جامد از سیال استفاده می‌شود.

هنگام خرید شیر پنوماتیک چه اطلاعاتی لازم است؟

علاوه بر مشخصات خود Valve، بهتر است نوع Actuator، حالت عملکرد، مشخصات هوای فرمان، تجهیزات جانبی موردنیاز و نحوه اتصال به سیستم کنترل مشخص شوند.

برای جایگزینی یک شیر قدیمی چه اطلاعاتی لازم است؟

بهتر است اطلاعاتی مانند نوع Valve، سایز، اتصال، مارکینگ، جهت جریان، ابعاد نصب، متریال درج‌شده، Pressure/Class در صورت وجود، مشخصات Actuator و تصویر واضح از محصول قدیمی ثبت شوند.

قیمت شیرآلات استیل به چه عواملی بستگی دارد؟

قیمت می‌تواند تحت تأثیر مواردی مانند نوع شیر، سایز، گرید متریال، نوع اتصال، Seat و Seal، مکانیزم داخلی، دستی یا پنوماتیک بودن، Actuator، استاندارد و تعداد سفارش قرار گیرد.

به همین دلیل مقایسه قیمت بدون بررسی مشخصات فنی می‌تواند گمراه‌کننده باشد.

برای استعلام قیمت شیرآلات استیل چه اطلاعاتی ارسال کنیم؟

برای استعلام دقیق‌تر بهتر است نوع شیر، سایز، اتصال، متریال، نوع سیال، فشار و دمای طراحی، دستی یا پنوماتیک بودن، الزامات خاص و تعداد مشخص شوند.

برای مشاهده محصولات این گروه می‌توانید به صفحه شیرآلات استیل مراجعه کنید.
