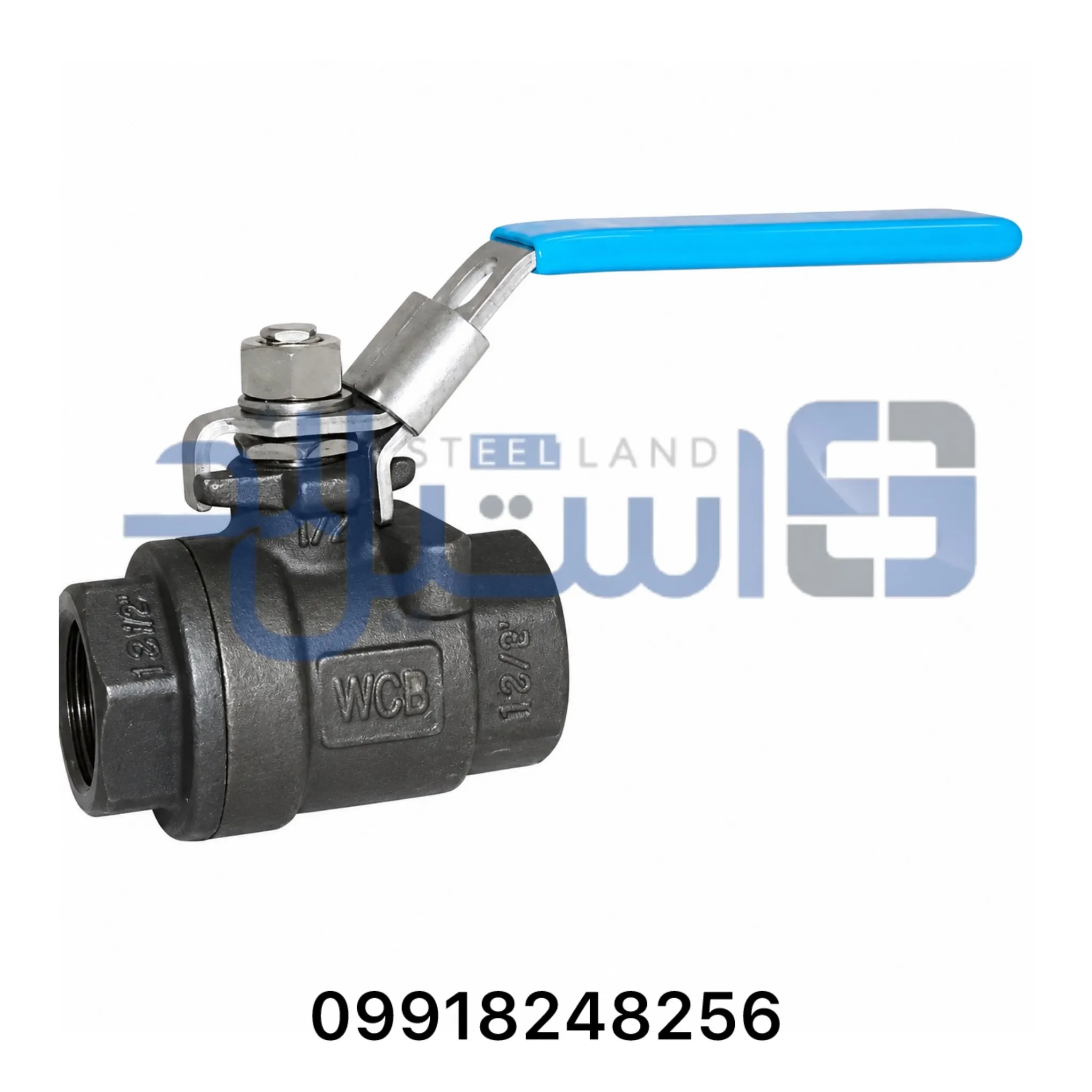

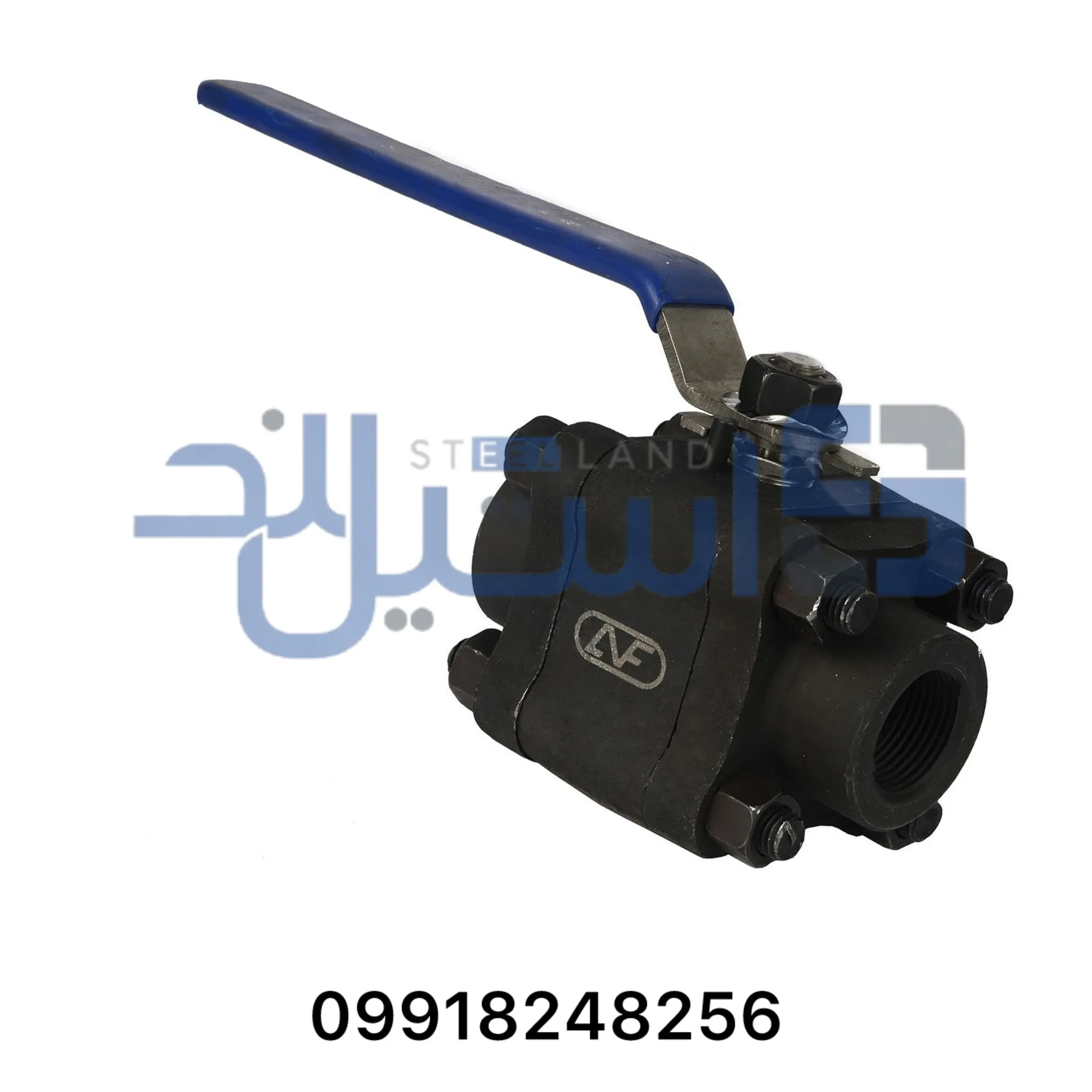

شیر گازی کلاس 800 فولادی

کاربردهای شیر گازی کلاس 800 فولادی

شیر گازی کلاس 800 فولادی در خطوطی استفاده می‌شود که علاوه بر عملکرد سریع On/Off، Pressure Class مشخص نیز بخشی از Specification پروژه باشد. Ball Valveهای صنعتی با ساختار Quarter-Turn برای قطع و وصل جریان و Isolation کاربرد دارند و نمونه‌های Class 800 نیز در خانواده شیرهای فولادی صنعتی تولید می‌شوند.

قطع و وصل جریان

در Ball Valve، Ball داخلی با چرخش حدود ۹۰ درجه بین حالت باز و بسته جابه‌جا می‌شود.

این مکانیزم امکان قطع و وصل سریع جریان را فراهم می‌کند و برای سرویس‌هایی که Valve عمدتاً در وضعیت Fully Open یا Fully Closed قرار می‌گیرد مناسب است.

ایزوله کردن بخش‌های مختلف خط

یکی از کاربردهای اصلی این خانواده استفاده به‌عنوان Isolation Valve است.

شیر می‌تواند در نقاطی از سیستم قرار گیرد که لازم است بخشی از خط، تجهیز یا شاخه‌ای از فرآیند برای تعمیر، نگهداری یا بهره‌برداری از سایر قسمت‌ها جدا شود.

خطوط با Pressure Class مشخص

وجود Class 800 باعث می‌شود این محصول برای پروژه‌هایی که همین Pressure Class در مشخصات فنی آن‌ها تعیین شده است مورد بررسی قرار گیرد.

Class 800 یک Pressure Class است و فشار مجاز نهایی باید همراه با Temperature و Material همان Valve بررسی شود. ASME B16.34 نیز Pressure-Temperature Rating را از الزامات اصلی طراحی Valve می‌داند.

خطوط گاز

Ball Valveهای فولادی می‌توانند در طراحی مناسب برای خطوط گاز استفاده شوند.

انتخاب باید بر اساس نوع گاز، Design Pressure، Design Temperature، Material و Sealing System انجام شود.

عبارت «شیر گازی» به‌تنهایی نشان‌دهنده مناسب بودن محصول برای تمام سرویس‌های گازی نیست.

خطوط سیالات صنعتی

کاربرد Ball Valve به گاز محدود نمی‌شود. در صورت سازگاری Material و اجزای آب‌بندی، این خانواده می‌تواند برای سیالات صنعتی مختلف نیز استفاده شود.

مزایای شیر گازی کلاس 800 فولادی

عملکرد سریع Quarter-Turn

برای تغییر وضعیت کامل Ball Valve معمولاً حدود یک‌چهارم دور حرکت لازم است.

این ویژگی امکان Open/Close سریع را نسبت به بسیاری از Valveهای Multi-Turn فراهم می‌کند.

Pressure Class مشخص

یکی از ویژگی‌های مهم این محصول، مشخص بودن Class 800 در عنوان آن است.

در پروژه‌هایی که همین Class در Specification تعیین شده است، این موضوع انتخاب اولیه محصول را ساده‌تر می‌کند.

مناسب برای Isolation

Ball Valveهای فولادی برای On/Off و Isolation کاربرد گسترده‌ای دارند.

در طراحی‌های Trunnion نیز سازندگان صنعتی این خانواده را برای On/Off Service در کاربردهای فشار بالا عرضه می‌کنند.

امکان استفاده از Connectionهای صنعتی مختلف

Ball Valveهای فولادی صنعتی می‌توانند با اتصال‌هایی مانند:

• Threaded
• Socket Weld
• Butt Weld
• Flanged

تولید شوند. نوع Connection باید مطابق مدل قابل تأمین و طراحی خط انتخاب شود.

تنوع در طراحی داخلی

Ball Valveهای صنعتی در ساختارهای مختلف Floating و Trunnion Mounted ساخته می‌شوند و این تنوع امکان انتخاب طراحی متناسب با سایز، فشار و شرایط فرآیندی را فراهم می‌کند.

محدودیت‌های شیر گازی کلاس 800 فولادی

Class 800 به‌تنهایی مشخصات کامل شیر نیست

حتی با مشخص بودن Pressure Class، اطلاعات دیگری مانند:

• Body Material
• Seat Material
• Connection
• Bore
• Design Temperature
• Fluid Service

برای انتخاب نهایی لازم هستند.

برای تمام سرویس‌های فشار بالا مناسب نیست

وجود Class 800 به معنی قابل استفاده بودن Valve در هر فشار و دمایی نیست.

Pressure-Temperature Rating واقعی باید با شرایط طراحی سیستم مطابقت داشته باشد.

Ball Valve معمولی برای Throttling دائمی انتخاب اصلی نیست

این خانواده بیشتر برای On/Off و Isolation استفاده می‌شود.

اگر فرآیند نیاز به کنترل پیوسته Flow دارد، Valve مناسب Control Duty باید جداگانه انتخاب شود.

Seat می‌تواند محدوده عملکرد را محدود کند

Body فولادی تنها عامل تعیین‌کننده Rating نیست.

Seat، Seal و Packing نیز باید با Pressure، Temperature و Fluid سازگار باشند.

انتخاب شیر گازی کلاس 800 فولادی مناسب

Pressure Class پروژه بررسی شود

ابتدا باید مشخص شود Class 800 واقعاً در Specification خط موردنیاز است.

اگر Class دیگری موردنیاز باشد، انتخاب صرفاً بر اساس نام این محصول مناسب نخواهد بود.

Design Pressure مشخص شود

فشار طراحی سیستم باید با Pressure-Temperature Rating شیر تطبیق داده شود.

Design Temperature مشخص شود

Temperature نیز بخشی از انتخاب Valve است و باید همراه Pressure بررسی شود.

نوع سیال تعیین شود

نوع گاز، مایع یا Fluid Process باید مشخص باشد تا Compatibility متریال و Sealing System بررسی شود.

سایز خط مشخص شود

Valve Size باید با Line Size، Flow Requirement و Connection سیستم هماهنگ باشد.

نوع Connection انتخاب شود

نوع اتصال باید مطابق Pipework باشد.

در Ball Valveهای فولادی صنعتی اتصال‌هایی مانند Socket Weld، NPT، Flanged و Butt Weld وجود دارند.

Body Material بررسی شود

Grade دقیق فولاد باید مطابق Specification پروژه باشد.

عبارت Steel یا فولادی برای تعیین Grade کافی نیست.

Seat Material بررسی شود

Seat باید با سیال، دما و Pressure Service سازگار باشد.

Bore مشخص شود

اگر Flow Capacity یا Pressure Drop اهمیت دارد، Full Bore یا Reduced Bore بودن شیر باید در خرید مشخص باشد.

Floating یا Trunnion بودن بررسی شود

در Floating Ball، Ball بین Seatها قرار دارد و فشار خط به Sealing روی Seat پایین‌دست کمک می‌کند.

در Trunnion Mounted، Ball در بالا و پایین مهار شده است و این خانواده برای کاربردهای مختلف، از جمله سایزها و فشارهای بالاتر، تولید می‌شود.

انتخاب Connection در شیر گازی کلاس 800

Socket Weld

Socket Weld یکی از اتصال‌های رایج در Valveهای Forged صنعتی است.

در این روش Pipe داخل Socket شیر قرار گرفته و اتصال جوشی ایجاد می‌شود.

Threaded

در مدل‌های Threaded باید نوع رزوه با Pipework تطبیق داشته باشد.

NPT یکی از استانداردهای مورد استفاده در Valveهای صنعتی است، اما نوع Thread محصول قابل تأمین باید مشخص باشد.

Butt Weld

Butt Weld برای اتصال مستقیم جوشی Valve و Pipe استفاده می‌شود.

Welding Procedure و آماده‌سازی End باید مطابق طراحی پروژه انجام شوند.

Flanged

در مدل Flanged باید علاوه بر Size، مشخصات Flange و Pressure Class نیز با سیستم هماهنگ باشند.

Full Bore یا Reduced Bore در Class 800

Full Bore

در Full Bore، مسیر عبور داخل Ball نسبت به مسیر Line بازتر است و محدودیت کمتری در جریان ایجاد می‌کند.

این طراحی در خطوطی که Pressure Drop اهمیت دارد می‌تواند مورد توجه قرار گیرد.

Reduced Bore

در Reduced Bore قطر مسیر عبور کوچک‌تر است.

این طراحی می‌تواند Flow Resistance بیشتری نسبت به یک Full Bore متناظر ایجاد کند.

نوع Bore باید از مشخصات واقعی شیر گازی کلاس 800 فولادی تعیین شود.

نکات نصب شیر گازی کلاس 800 فولادی

خط قبل از نصب تمیز شود

ذرات، Scale، براده و بقایای عملیات ساخت می‌توانند وارد Valve شوند و به Ball یا Seat آسیب بزنند.

Pipework هم‌راستا باشد

شیر نباید برای جبران Misalignment لوله‌ها استفاده شود.

Connection صحیح رعایت شود

Thread، Socket Weld، Butt Weld یا Flange باید مطابق مشخصات Valve و Line باشد.

فضای عملکرد Handle در نظر گرفته شود

در مدل دستی، فضای لازم برای حرکت کامل Handle باید وجود داشته باشد.

عملیات جوشکاری کنترل شود

در مدل‌های Welding End، Heat Input و روش نصب باید مطابق دستورالعمل سازنده و Welding Procedure پروژه کنترل شوند.

Pressure Test مطابق الزامات پروژه انجام شود

پس از نصب، Testing سیستم باید مطابق Procedure و الزامات پروژه انجام شود.

نگهداری شیر گازی کلاس 800 فولادی

Stem و Packing بررسی شوند

نشتی خارجی در اطراف Stem می‌تواند نیاز به بررسی Packing و Sealing System داشته باشد.

Ball و Seat بررسی شوند

اگر Valve در وضعیت Closed به‌درستی Shut-Off ایجاد نمی‌کند، Ball، Seat و وجود آلودگی داخلی باید بررسی شوند.

Torque عملکرد کنترل شود

افزایش غیرعادی نیروی لازم برای باز یا بسته کردن Valve می‌تواند نشانه وجود مشکل داخلی باشد.

Body و Connection بازدید شوند

محل‌های اتصال، Body و نواحی در معرض خوردگی یا آسیب مکانیکی باید در برنامه Inspection قرار گیرند.

تعمیر با قطعات سازگار انجام شود

Seat، Seal، Packing و سایر قطعات جایگزین باید با مدل واقعی Valve سازگار باشند.

اشتباهات رایج هنگام خرید شیر گازی کلاس 800 فولادی

برای محصول بدون Class 800 مشخص می‌توانید شیر گازی فولادی را نیز بررسی کنید. هر دو محصول در دسته شیرآلات فولادی قرار دارند.

عوامل مؤثر بر قیمت شیر گازی کلاس 800 فولادی

قیمت شیر گازی کلاس 800 فولادی به مجموعه مشخصات فنی آن وابسته است. هرچند Pressure Class این محصول مشخص است، اما عواملی مانند سایز، Grade بدنه، نوع اتصال، ساختار Body، نوع Bore، جنس Ball و Stem، متریال Seat و استانداردهای ساخت و تست می‌توانند باعث اختلاف قیمت میان مدل‌های مختلف شوند.

سایز شیر

سایز یکی از عوامل اصلی تعیین‌کننده قیمت است. با افزایش سایز، ابعاد Body، Ball، Seat و Stem تغییر می‌کنند و مقدار متریال مصرفی نیز افزایش می‌یابد.

با این حال، مقایسه قیمت دو شیر فقط بر اساس سایز کافی نیست و سایر مشخصات فنی نیز باید یکسان باشند.

Class 800

این محصول دارای Pressure Class 800 است. Class مشخص یکی از پارامترهای اصلی طراحی Valve محسوب می‌شود، اما Pressure Class به‌تنهایی فشار مجاز نهایی را تعیین نمی‌کند.

Pressure-Temperature Rating واقعی باید متناسب با Material و دمای سرویس بررسی شود.

Grade بدنه

عبارت «فولادی» Grade دقیق Body را مشخص نمی‌کند.

در خرید صنعتی ممکن است پروژه Material مشخصی را برای Pressure Containing Parts تعیین کرده باشد. در چنین شرایطی Grade واقعی Body باید با Specification پروژه مطابقت داشته باشد.

Forged یا Cast بودن بدنه

روش ساخت Body می‌تواند یکی دیگر از عوامل اختلاف قیمت باشد.

Ball Valveهای فولادی در طراحی‌های مختلف تولید می‌شوند و Forged Steel یکی از ساختارهای رایج در Valveهای صنعتی کوچک‌تر و Pressure Classهای بالا است.

روش ساخت Body باید از مشخصات همان محصول تعیین شود.

نوع Connection

Connection نقش مهمی در ساختار و قیمت Valve دارد.

مدل‌های صنعتی می‌توانند با اتصال‌های مختلفی مانند:

• Threaded
• Socket Weld
• Butt Weld
• Flanged

تولید شوند.

دو Ball Valve کلاس 800 با سایز یکسان اما Connection متفاوت الزاماً قیمت یکسانی ندارند.

استاندارد اتصال

در Connectionهای دنده‌ای باید نوع Thread مشخص باشد.

در Socket Weld، Butt Weld و Flanged نیز ابعاد و استاندارد End Connection باید با Pipework پروژه سازگار باشند.

Full Bore یا Reduced Bore

نوع مسیر عبور داخلی نیز می‌تواند روی قیمت اثر بگذارد.

در Full Bore مسیر داخلی بازتر است، در حالی که در Reduced Bore قطر Bore کوچک‌تر می‌شود.

در خطوطی که Flow Capacity یا Pressure Drop اهمیت دارد، این مشخصه باید هنگام استعلام اعلام شود.

Floating Ball یا Trunnion Mounted

ساختار نگهداری Ball نیز می‌تواند متفاوت باشد.

Floating Ball و Trunnion Mounted دو طراحی مستقل هستند و از نظر Construction و اجزای داخلی تفاوت دارند.

نوع طراحی باید متناسب با Size، Pressure و Service انتخاب شود.

جنس Ball

Ball یکی از اجزای اصلی Valve است و Material آن می‌تواند با Body متفاوت باشد.

در سرویس‌های تخصصی، جنس و Surface Ball می‌تواند روی عملکرد آب‌بندی و دوام Valve اثر بگذارد.

جنس Stem

Stem نیروی Handle یا Operator را به Ball منتقل می‌کند.

Material و طراحی Stem نیز ممکن است میان مدل‌های مختلف متفاوت باشد.

Seat Material

Seat یکی از مهم‌ترین اجزای Ball Valve است.

نوع Seat می‌تواند روی:

• Temperature Capability
• Chemical Compatibility
• Shut-Off Performance
• Torque
• Service Life

اثر داشته باشد.

بنابراین دو شیر Class 800 با Body مشابه ولی Seat متفاوت می‌توانند شرایط کاری و قیمت متفاوتی داشته باشند.

Packing و Seal

Packing اطراف Stem و سایر Sealing Components نیز باید متناسب با فشار، دما و نوع سیال انتخاب شوند.

در سرویس‌های حساس، مشخصات سیستم آب‌بندی بخشی از Specification خرید است.

استاندارد ساخت

در پروژه‌های صنعتی ممکن است استاندارد مشخصی برای طراحی Ball Valve درخواست شود.

استاندارد ساخت می‌تواند الزامات مربوط به طراحی، Pressure Rating، ابعاد، Material و سایر مشخصات Valve را تعیین کند.

استاندارد تست

Testing نیز می‌تواند بخشی از Scope تأمین باشد.

در خرید پروژه‌ای ممکن است Pressure Test، Seat Test یا مدارک مربوط به Inspection طبق Specification مشخصی درخواست شوند.

مدارک فنی

مدارک موردنیاز پروژه می‌توانند شامل مواردی مانند:

• Datasheet
• Material Certificate
• Pressure Test Certificate
• Inspection Report
• Compliance Documentation

باشند.

میزان و نوع Documentation موردنیاز می‌تواند روی Scope تأمین و قیمت نهایی اثر بگذارد.

تعداد سفارش

Quantity نیز بر شرایط تجاری سفارش اثر دارد.

در خرید چندسایزی بهتر است هر Valve با مشخصات خودش به‌صورت Line Item جداگانه استعلام شود.

راهنمای خرید شیر گازی کلاس 800 فولادی

انتخاب صحیح باید از شرایط واقعی خط و Specification پروژه شروع شود.

۱. نیاز به Class 800 را مشخص کنید

ابتدا باید Pressure Class موردنیاز پروژه بررسی شود.

اگر Specification به‌طور مشخص Class 800 را تعیین کرده است، این محصول می‌تواند در مرحله انتخاب فنی بررسی شود.

۲. سایز خط را مشخص کنید

Valve Size باید با Line Size و Connection سیستم هماهنگ باشد.

در خطوط موجود بهتر است Marking شیر قبلی نیز ثبت شود.

۳. Design Pressure را تعیین کنید

فشار طراحی باید مشخص باشد تا با Rating مجاز Valve تطبیق داده شود.

۴. Design Temperature را تعیین کنید

Temperature باید همراه Pressure بررسی شود.

Pressure Class به‌تنهایی برای تعیین شرایط مجاز سرویس کافی نیست.

۵. نوع سیال را مشخص کنید

نوع Fluid باید در RFQ درج شود.

سیال می‌تواند روی انتخاب Body Material، Ball، Seat، Packing و Seal اثر بگذارد.

۶. Body Material را مشخص کنید

اگر پروژه Grade خاصی الزام کرده است، همان Material باید در سفارش نوشته شود.

۷. نوع Connection را مشخص کنید

نوع اتصال باید دقیقاً مطابق Pipework باشد.

برای مثال:

Socket Weld / Threaded / Butt Weld / Flanged

در اتصال دنده‌ای، Thread Standard نیز باید مشخص شود.

۸. Bore را تعیین کنید

اگر Full Bore بودن برای سیستم الزام دارد، باید صریحاً در Specification نوشته شود.

از روی عنوان «Class 800» نمی‌توان نوع Bore را تعیین کرد.

۹. Seat Material را بررسی کنید

Seat باید با Pressure، Temperature و Fluid Service سازگار باشد.

این مشخصه در سرویس‌های دارای دمای بالا یا سیالات خاص اهمیت بیشتری پیدا می‌کند.

۱۰. Ball و Stem Material را بررسی کنید

در سرویس‌های پروژه‌ای، Material قطعات داخلی نیز ممکن است در Specification تعیین شده باشد.

۱۱. استانداردهای موردنیاز را تعیین کنید

Design Standard، Test Standard و سایر الزامات پروژه باید پیش از سفارش مشخص شوند.

۱۲. مدارک موردنیاز را اعلام کنید

اگر Material Certificate، Test Certificate یا Inspection Documentation موردنیاز است، بهتر است از ابتدای استعلام در Scope خرید قرار گیرد.

اطلاعات لازم برای استعلام قیمت شیر گازی کلاس 800 فولادی

خرید شیر کلاس 800 برای جایگزینی Valve موجود

در Replacement بهتر است اطلاعات Valve قبلی پیش از باز کردن آن ثبت شود.

موارد مهم شامل:

• Manufacturer
• Model
• Size
• Class
• Body Material
• Connection
• Bore
• Seat Material
• Ball Design
• استاندارد درج‌شده روی Valve
• طول نصب
• Body Marking
• Nameplate
• تصاویر کامل محصول

آیا Class 800 و سایز یکسان برای جایگزینی کافی است؟

خیر.

دو Ball Valve با Size و Class یکسان ممکن است از نظر Connection، Material، Bore، Seat، طول نصب و استاندارد طراحی متفاوت باشند.

تمام این مشخصات باید پیش از جایگزینی کنترل شوند.

تفاوت شیر گازی کلاس 800 دنده‌ای و Socket Weld

مدل دنده‌ای

در اتصال Threaded، Valve به اتصال رزوه‌ای Line متصل می‌شود.

نوع و استاندارد Thread باید با سیستم موجود یکسان باشد.

مدل Socket Weld

در Socket Weld، Pipe وارد Socket شیر شده و اتصال جوشی ایجاد می‌شود.

انتخاب میان این دو روش به Piping Specification پروژه وابسته است.

آیا Full Bore برای Class 800 بهتر است؟

Full Bore برای تمام پروژه‌ها الزاماً انتخاب بهتری نیست.

اگر کاهش Pressure Drop یا حفظ قطر عبور داخلی اهمیت دارد، Full Bore می‌تواند موردنیاز باشد.

در سیستم‌هایی که چنین الزامی ندارند، طراحی دیگری نیز ممکن است پاسخگوی نیاز فرآیند باشد.

آیا Class 800 برای هر فشار بالایی مناسب است؟

خیر.

Class 800 باید همراه Design Pressure، Design Temperature و Material بررسی شود.

عبارت «فشار بالا» به‌تنهایی برای انتخاب Valve کافی نیست.

آیا شیر گازی کلاس 800 برای هر نوع گاز مناسب است؟

خیر.

نوع گاز، Pressure، Temperature و Compatibility اجزای داخلی باید بررسی شوند.

Seat و Seal نیز بخشی از تعیین سازگاری Valve با Fluid Service هستند.

چگونه دو پیشنهاد قیمت Class 800 را مقایسه کنیم؟

پس از یکسان شدن مشخصات فنی، مقایسه قیمت دو پیشنهاد دقیق‌تر خواهد بود.

خرید شیر گازی کلاس 800 فولادی از استیل لند

برای خرید شیر گازی کلاس 800 فولادی بهتر است هنگام استعلام، سایز، Connection، Body Material، Seat Material، نوع سیال، Design Pressure، Design Temperature و تعداد موردنیاز مشخص شوند.

محصول شیر گازی فولادی نیز در کنار این محصول در دسته شیرآلات فولادی قرار دارد.

سوالات متداول درباره شیر گازی کلاس 800 فولادی

شیر گازی کلاس 800 فولادی چیست؟

شیر گازی کلاس 800 فولادی نوعی Ball Valve صنعتی با Pressure Class 800 است که برای قطع و وصل جریان و ایزوله کردن بخش‌های مختلف خطوط لوله استفاده می‌شود. مکانیزم آن بر پایه چرخش Ball داخلی و تغییر وضعیت سریع بین Open و Closed است.

Class 800 در شیر گازی به چه معناست؟

Class 800 یک رده فشاری است که در مشخصات Valve تعریف می‌شود. این عبارت به‌تنهایی فشار کاری ثابت شیر را مشخص نمی‌کند و باید همراه با Material و Temperature Rating بررسی شود.

آیا Class 800 یعنی فشار 800 psi؟

خیر. Class 800 را نباید معادل فشار کاری ثابت 800 psi در نظر گرفت.

Pressure Rating واقعی Valve به متریال، دمای کاری و طراحی محصول بستگی دارد.

شیر گازی کلاس 800 چه کاربردی دارد؟

این شیر برای کاربردهای On/Off و Isolation در خطوط صنعتی قابل استفاده است؛ یعنی در نقاطی که لازم است مسیر جریان سریعاً باز یا بسته شود.

آیا شیر کلاس 800 برای فشار بالا مناسب است؟

Class 800 در دسته Pressure Classهای صنعتی قرار می‌گیرد، اما مناسب بودن شیر برای یک خط مشخص باید با Design Pressure و Design Temperature همان سیستم تطبیق داده شود.

آیا شیر گازی کلاس 800 فقط برای گاز است؟

خیر. عبارت «شیر گازی» نام رایج Ball Valve در بازار است.

استفاده از Valve برای گاز، مایع یا سایر سیالات باید بر اساس Fluid Compatibility، Material، Seat، Seal، فشار و دمای کاری تعیین شود.

Ball Valve کلاس 800 چگونه کار می‌کند؟

داخل شیر یک Ball دارای Bore قرار دارد. با چرخش Ball حدود ۹۰ درجه، Bore در امتداد مسیر جریان قرار می‌گیرد یا از آن خارج می‌شود و Valve بین حالت باز و بسته تغییر وضعیت می‌دهد.

Quarter-Turn چیست؟

Quarter-Turn به مکانیزمی گفته می‌شود که برای تغییر کامل وضعیت شیر تقریباً یک‌چهارم دور حرکت نیاز دارد.

Ball Valve یکی از معروف‌ترین Valveهای Quarter-Turn است.

آیا شیر کلاس 800 برای کنترل دبی مناسب است؟

Ball Valve معمولی عمدتاً برای Open/Close استفاده می‌شود.

برای Throttling یا کنترل پیوسته Flow باید مناسب بودن طراحی Valve برای Control Duty بررسی شود.

جنس بدنه شیر گازی کلاس 800 چیست؟

این محصول با عنوان فولادی معرفی شده است، اما Grade دقیق Body باید از مشخصات مدل قابل تأمین تعیین شود.

آیا شیر گازی کلاس 800 حتماً Forged Steel است؟

Class 800 به‌تنهایی Forged بودن Valve را اثبات نمی‌کند.

Forged یا Cast بودن Body باید از مشخصات فنی محصول مشخص شود.

Forged Steel Ball Valve چیست؟

در Forged Steel Ball Valve، اجزای اصلی بدنه با فرآیند فورج تولید می‌شوند.

این نوع Construction در بسیاری از Valveهای صنعتی مورد استفاده قرار می‌گیرد.

Full Bore چیست؟

در Full Bore یا Full Port، مسیر عبور داخلی Ball نسبت به Line Bore بازتر است و محدودیت کمتری در برابر جریان ایجاد می‌کند.

Reduced Bore چیست؟

در Reduced Bore، قطر مسیر داخل Ball کوچک‌تر است و می‌تواند Flow Resistance بیشتری ایجاد کند.

آیا شیر گازی کلاس 800 Full Bore است؟

نوع Bore باید از مشخصات واقعی مدل بررسی شود.

Class 800 بودن Valve به‌تنهایی Full Bore یا Reduced Bore بودن آن را مشخص نمی‌کند.

Floating Ball Valve چیست؟

در Floating Ball Valve، Ball بین Seatها قرار می‌گیرد و فشار سیال می‌تواند آن را به Seat پایین‌دست نزدیک کند و به آب‌بندی کمک کند.

Trunnion Ball Valve چیست؟

در Trunnion Mounted Ball Valve، Ball توسط اجزای مکانیکی پشتیبانی می‌شود.

این طراحی با Floating Ball متفاوت است و در Ball Valveهای صنعتی کاربرد دارد.

شیر گازی کلاس 800 Floating است یا Trunnion؟

نوع Ball Design باید از Datasheet یا مشخصات همان مدل تعیین شود.

شیر گازی کلاس 800 چه نوع اتصالی دارد؟

Ball Valveهای صنعتی می‌توانند با Connectionهای متفاوتی مانند:

• Threaded
• Socket Weld
• Butt Weld
• Flanged

تولید شوند.

Connection مدل موردنظر باید با Pipework پروژه هماهنگ باشد.

Socket Weld چیست؟

در Socket Weld، انتهای Pipe داخل Socket شیر قرار می‌گیرد و سپس اتصال جوشی ایجاد می‌شود.

Butt Weld چیست؟

در Butt Weld، انتهای Valve و Pipe به‌صورت لب‌به‌لب به یکدیگر جوش داده می‌شوند.

تفاوت Threaded و Socket Weld چیست؟

در Threaded Connection اتصال توسط رزوه انجام می‌شود، در حالی که Socket Weld یک اتصال جوشی است.

انتخاب بین آن‌ها باید مطابق Piping Specification پروژه انجام شود.

آیا در مدل دنده‌ای نوع رزوه اهمیت دارد؟

بله. نوع Thread باید با اتصال مقابل سازگار باشد.

فقط یکسان بودن سایز اسمی برای اطمینان از تطابق رزوه کافی نیست.

Seat در شیر کلاس 800 چه نقشی دارد؟

Seat سطح آب‌بندی بین Ball و Body را ایجاد می‌کند.

Material آن می‌تواند روی Temperature Rating، Chemical Compatibility، Torque و Shut-Off Performance اثر بگذارد.

جنس Seat چگونه انتخاب می‌شود؟

Seat Material باید با نوع سیال، فشار و دمای فرآیند سازگار باشد.

چرا فقط جنس Body برای انتخاب Valve کافی نیست؟

اجزایی مانند Ball، Stem، Seat، Packing و Seal نیز روی عملکرد و محدوده کاری Valve اثر دارند.

در خرید صنعتی باید مجموعه مشخصات Valve بررسی شود.

Pressure-Temperature Rating چیست؟

Pressure-Temperature Rating رابطه بین فشار مجاز Valve و دمای کاری آن را مشخص می‌کند.

با تغییر Temperature ممکن است Pressure Rating مجاز نیز تغییر کند.

دمای کاری شیر کلاس 800 چقدر است؟

یک Temperature Rating ثابت برای تمام شیرهای Class 800 وجود ندارد.

دمای مجاز به Body Material، Seat، Seal، Packing و طراحی همان Valve وابسته است.

فشار کاری شیر کلاس 800 چقدر است؟

فشار مجاز باید از Pressure-Temperature Rating مدل واقعی استخراج شود و نمی‌توان آن را فقط از عبارت Class 800 تعیین کرد.

آیا شیر کلاس 800 برای بخار مناسب است؟

این موضوع به طراحی Valve، Body Material، Seat، Packing، Pressure و Temperature بستگی دارد.

Class 800 بودن به‌تنهایی مناسب بودن شیر برای Steam Service را اثبات نمی‌کند.

آیا شیر کلاس 800 برای مواد شیمیایی مناسب است؟

سازگاری باید بر اساس Material اجزای در تماس با سیال و شرایط فرآیند بررسی شود.

آیا Class بالاتر همیشه انتخاب بهتری است؟

خیر.

Pressure Class باید مطابق نیاز واقعی سیستم انتخاب شود. Class بالاتر از نیاز الزاماً مزیت عملیاتی متناسب ایجاد نمی‌کند.

تفاوت شیر گازی فولادی و شیر گازی کلاس 800 چیست؟

در شیر گازی کلاس 800 فولادی، Class 800 به‌طور مشخص در عنوان محصول تعیین شده است.

در شیر گازی فولادی، Pressure Class باید مطابق مدل قابل تأمین بررسی شود.

آیا دو شیر Class 800 هم‌سایز مشابه هستند؟

الزاماً خیر.

دو شیر Class 800 با سایز یکسان ممکن است از نظر:

• Body Material
• Connection
• Bore
• Ball Design
• Seat
• طول نصب
• استاندارد ساخت

با یکدیگر متفاوت باشند.

هنگام نصب چه نکاتی اهمیت دارد؟

موارد مهم شامل:

• تمیز بودن Line
• Alignment صحیح Pipework
• تطابق Connection
• فضای کافی برای Handle
• وارد نشدن بار اضافی به Valve
• رعایت روش صحیح جوشکاری در مدل‌های Welding End

هستند.

اگر Handle سخت حرکت کند چه باید کرد؟

افزایش غیرعادی Torque می‌تواند به آلودگی، Seat، Stem یا سایر اجزای داخلی مرتبط باشد و باید علت آن بررسی شود.

اگر Valve در وضعیت بسته نشتی داشته باشد چه چیزی باید بررسی شود؟

Ball، Seat، آلودگی داخلی، آسیب سطوح آب‌بندی و مکانیزم Stem از بخش‌هایی هستند که می‌توانند نیاز به بررسی داشته باشند.

شیر گازی کلاس 800 چه زمانی نیاز به سرویس دارد؟

زمان Maintenance به Fluid Service، تعداد دفعات عملکرد، شرایط محیطی و دستورالعمل سازنده بستگی دارد.

برای جایگزینی Valve قبلی چه اطلاعاتی لازم است؟

اطلاعات زیر برای انتخاب جایگزین اهمیت دارند:

• Size
• Class
• Body Material
• Connection
• Bore
• Seat Material
• Ball Design
• Design Standard
• طول نصب
• برند و مدل
• Body Marking
• Nameplate

قیمت شیر گازی کلاس 800 فولادی به چه عواملی بستگی دارد؟

عوامل اصلی شامل:

• سایز
• Body Material
• Forged یا Cast بودن
• Connection
• Full Bore یا Reduced Bore
• Floating یا Trunnion Design
• Ball Material
• Stem Material
• Seat Material
• استاندارد ساخت
• استاندارد تست
• مدارک فنی
• تعداد سفارش

هستند.

برای استعلام قیمت شیر گازی کلاس 800 چه اطلاعاتی لازم است؟

بهتر است همراه درخواست خرید، سایز، Connection، Body Material، نوع سیال، Design Pressure، Design Temperature، Seat Material، Bore و تعداد اعلام شوند.

سایر محصولات مرتبط در دسته شیرآلات فولادی قرار دارند.
