مقاطع استیل در ساخت قطعات صنعتی، سازهها، تجهیزات، خطوط انتقال و پروژههایی استفاده میشوند که علاوه بر شکل و ابعاد مشخص، مقاومت خوردگی و خواص استنلس استیل اهمیت دارد. در ساختار فعلی استیل لند، این دسته شامل تسمه استیل، چهار پهلو استیل، لوله استیل و لوله داخل پولیش استیل است. صفحات فعلی محصولات نیز همین وابستگی به دسته مقاطع استیل را نشان میدهند.
| محصول | شکل کلی | کاربرد عمومی |
|---|---|---|
| تسمه استیل | مقطع تخت و مستطیلی | ساخت قطعه، فریم، ساپورت و اجزای صنعتی |
| چهار پهلو استیل | مقطع توپر مربع | ماشینکاری، ساخت قطعات و اجزای سازهای |
| لوله استیل | مقطع توخالی گرد | خطوط انتقال، تجهیزات و ساخت قطعات |
| لوله داخل پولیش استیل | لوله با سطح داخلی پرداختشده | خطوطی که کیفیت سطح داخلی اهمیت بیشتری دارد |
مقاطع استیل مجموعهای از محصولات Stainless Steel هستند که با شکل هندسی و ابعاد مشخص تولید میشوند و بسته به نوع مقطع میتوانند بهصورت توپر، تخت یا توخالی باشند.
در زمان انتخاب مقطع، تنها عبارت «استیل» کافی نیست و پارامترهایی مانند:
باید متناسب با کاربرد بررسی شوند.

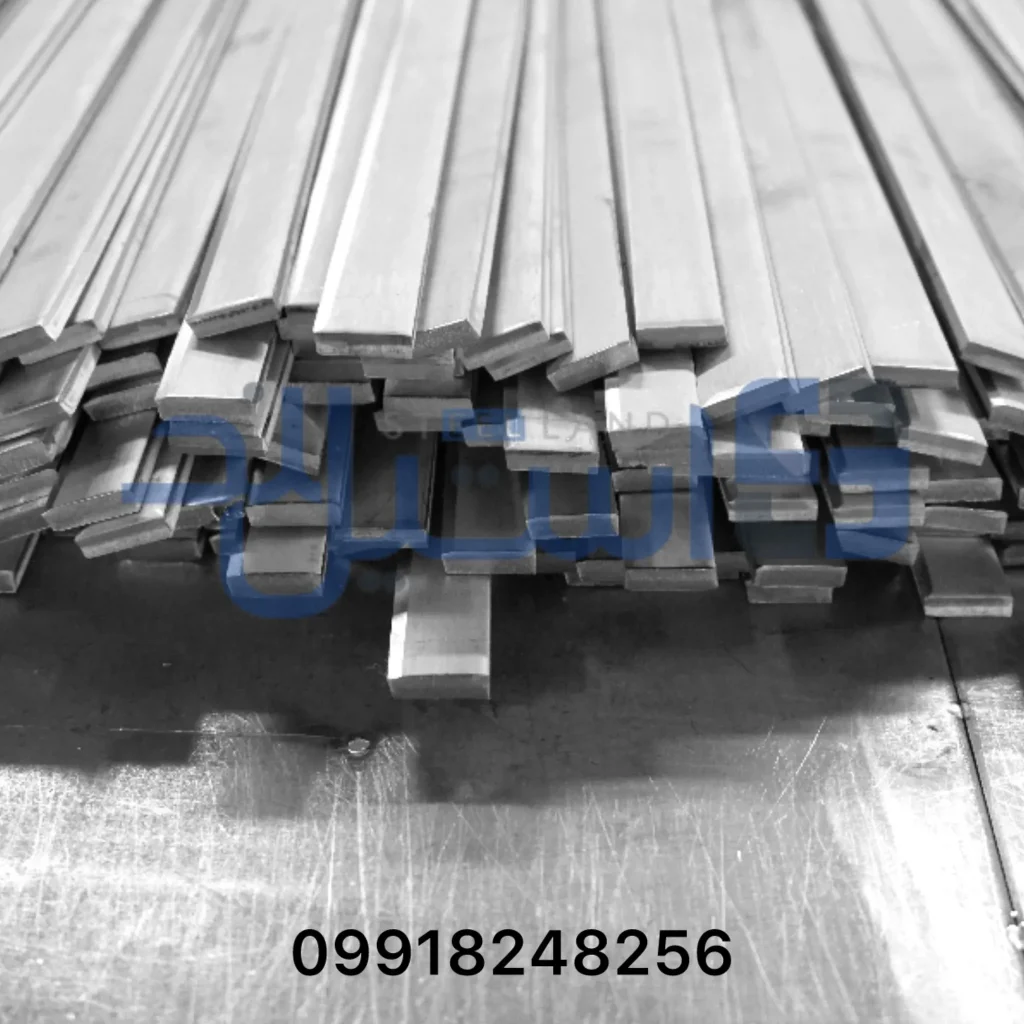

تسمه استیل مقطعی تخت با عرض بیشتر از ضخامت است که میتواند در ساخت قطعات، فریمها، بستها، تجهیزات، سازههای فلزی و فرآیندهای ساخت مورد استفاده قرار گیرد. این محصول در سایت استیل لند بهصورت مستقل در دسته مقاطع استیل قرار دارد.
برای انتخاب تسمه باید عرض، ضخامت، طول و Grade موردنیاز مشخص باشند.

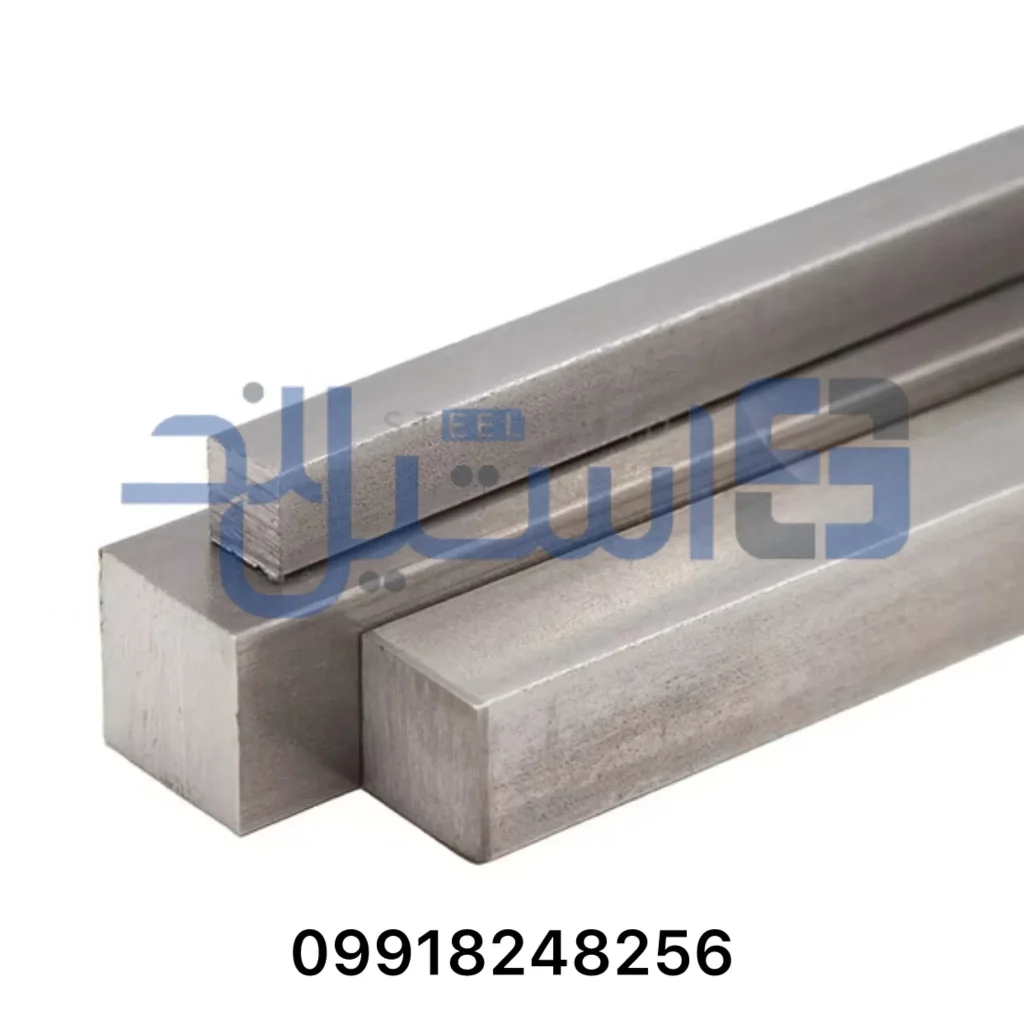

چهار پهلو استیل یک مقطع توپر با سطح مقطع مربع است و میتواند بهعنوان ماده اولیه برای ساخت و ماشینکاری انواع قطعات مورد استفاده قرار گیرد.
این محصول در ساختار فعلی سایت در دسته مقاطع استیل قرار دارد و در کنار تسمه و انواع لوله عرضه میشود.
دو مشخصه پایه در انتخاب چهارپهلو عبارتاند از:
اندازه ضلع × طول
در کنار این دو پارامتر، Grade و وضعیت سطح نیز اهمیت دارند.

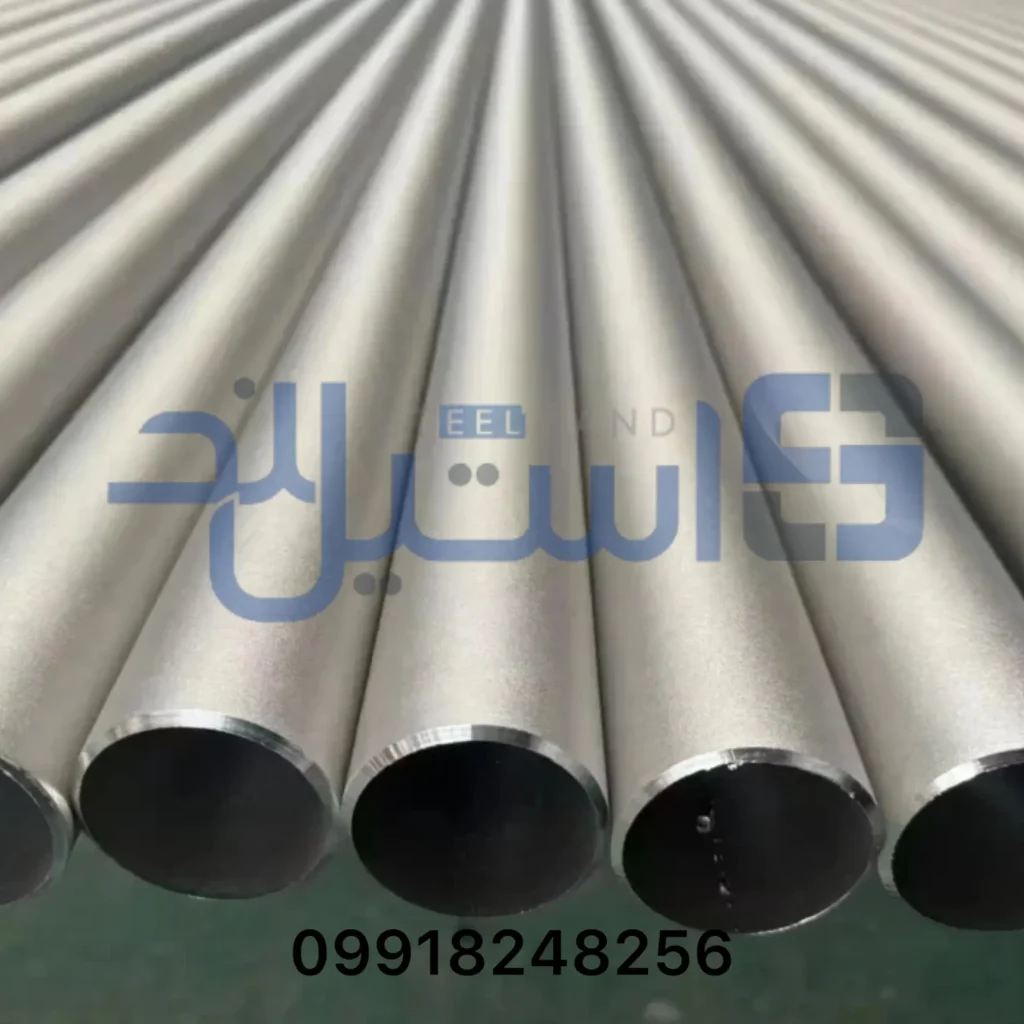

لوله استیل یک مقطع توخالی گرد است که در سیستمهای انتقال سیال، تجهیزات فرآیندی، ساخت ماشینآلات و کاربردهای صنعتی مختلف استفاده میشود.
صفحه این محصول در ساختار فعلی استیل لند زیر دسته مقاطع استیل قرار دارد.
برای انتخاب لوله، مشخصاتی مانند قطر، ضخامت دیواره، Grade، نوع ساخت و Finish سطح اهمیت دارند.

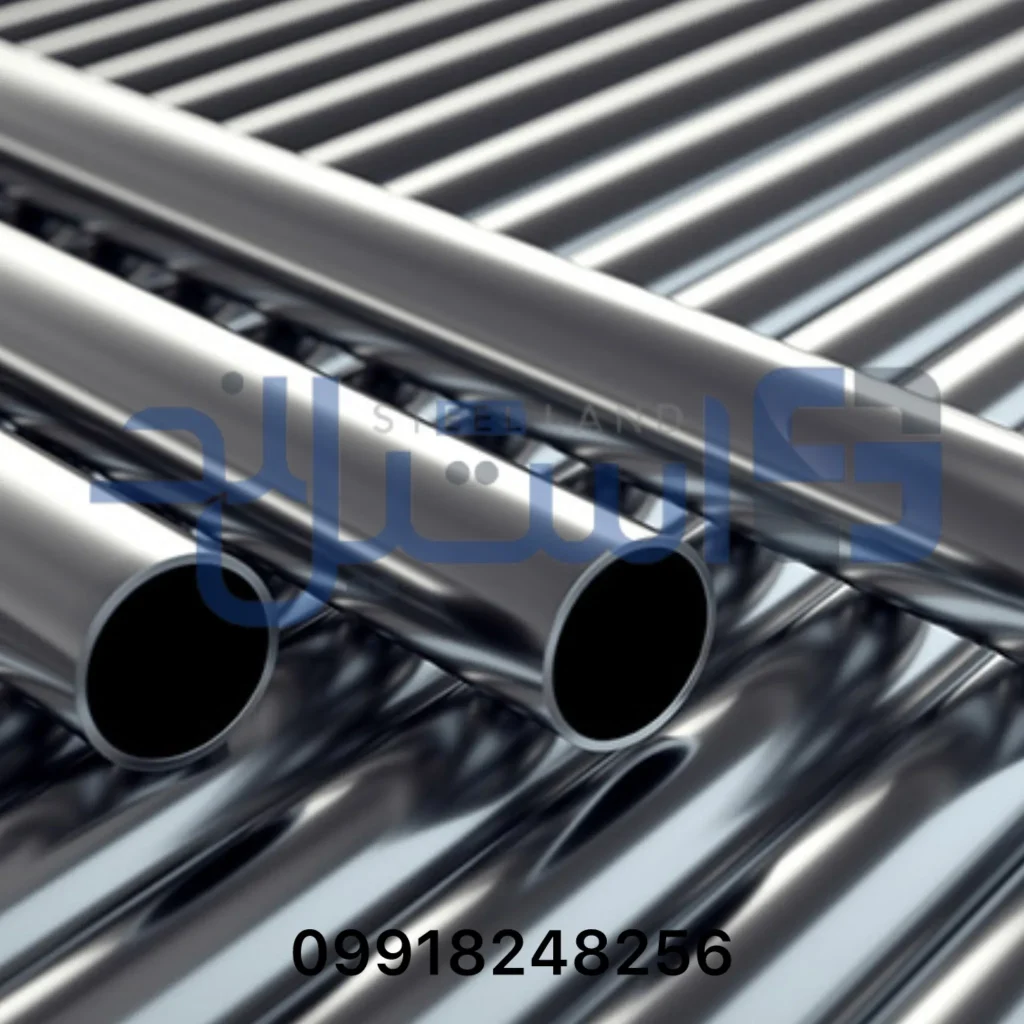

لوله داخل پولیش استیل از خانواده لولههای استنلس استیل است که ویژگی متمایز آن به پرداخت سطح داخلی مربوط میشود. این محصول نیز در سایت استیل لند در گروه مقاطع استیل ثبت شده است.
کیفیت سطح داخلی میتواند در خطوطی اهمیت بیشتری پیدا کند که تجمع مواد، قابلیت تمیزکاری یا کیفیت تماس سیال با سطح داخلی لوله مطرح است.
هر سه محصول از خانواده مقاطع فلزی هستند، اما شکل و کاربرد آنها تفاوت اساسی دارد.
| ویژگی | تسمه استیل | چهار پهلو استیل | لوله استیل |
|---|---|---|---|
| ساختار | توپر | توپر | توخالی |
| شکل مقطع | مستطیلی و تخت | مربع | گرد |
| پارامتر ابعادی اصلی | عرض و ضخامت | اندازه ضلع | قطر و ضخامت |
| ماشینکاری | قابل استفاده | کاربرد گسترده | بسته به کاربرد |
| انتقال سیال | کاربرد اصلی نیست | کاربرد اصلی نیست | یکی از کاربردهای اصلی |
| ساخت قطعه | رایج | رایج | امکانپذیر |
| Surface Finish | بسته به سفارش | بسته به سفارش | میتواند اهمیت زیادی داشته باشد |
تفاوت اصلی این دو عنوان در وضعیت سطح داخلی است.
در لوله داخل پولیش، Inner Surface پرداخت شده و کیفیت این پرداخت میتواند یکی از مشخصات اصلی سفارش باشد.
در خطوطی که کیفیت سطح داخلی اهمیت ویژهای ندارد، ممکن است لوله استیل عمومی پاسخگوی نیاز پروژه باشد. در مقابل، برای کاربردهایی که Inside Finish بخشی از Specification است، لوله داخل پولیش استیل باید جداگانه بررسی شود.
Stainless Steel شامل Gradeهای مختلفی است و هر Grade ترکیب شیمیایی و رفتار خوردگی مخصوص خود را دارد.
انتخاب Grade باید بر اساس مواردی مانند:
انجام شود.
بنابراین یک Grade را نمیتوان بدون توجه به شرایط واقعی برای همه کاربردهای تسمه، چهار پهلو یا لوله مناسب دانست.
ابعاد موردنیاز در هر خانواده متفاوت است.
مشخصات پایه:
عرض × ضخامت × طول
مشخصات پایه:
ضلع × ضلع × طول
مشخصات پایه:
قطر خارجی × ضخامت دیواره × طول
در خرید پروژهای بهتر است واحد اندازهگیری نیز همراه ابعاد مشخص باشد تا احتمال خطا در سفارش کاهش پیدا کند.
تسمه و چهار پهلو در این دسته از خانواده مقاطع توپر هستند، در حالی که لوله ساختار توخالی دارد.
این تفاوت روی:
اثر میگذارد.
به همین دلیل نباید فقط بر اساس عرض یا قطر ظاهری، دو نوع مقطع را با یکدیگر مقایسه کرد.
Surface Finish میتواند در برخی کاربردها فقط یک مشخصه ظاهری باشد و در برخی دیگر مستقیماً با عملکرد قطعه ارتباط داشته باشد.
در محصولاتی مانند لوله داخل پولیش استیل وضعیت سطح داخلی یکی از مشخصات مهم محصول است.
در تسمه و چهار پهلو نیز Finish سطح میتواند بر ظاهر، فرآیند ساخت و عملیات بعدی اثر بگذارد.
نوع محصول باید بر اساس شکل و عملکرد موردنیاز انتخاب شود.
| نیاز پروژه | محصول مرتبط |
|---|---|
| قطعه تخت و باریک | تسمه استیل |
| مقطع توپر مربع | چهار پهلو استیل |
| مسیر توخالی گرد | لوله استیل |
| لوله با اهمیت ویژه سطح داخلی | لوله داخل پولیش استیل |
| ساخت قطعات ماشینکاریشده | چهار پهلو یا تسمه بر اساس هندسه قطعه |
| مسیر انتقال سیال | لوله استیل متناسب با Specification |
| نیاز به Inside Finish | لوله داخل پولیش استیل |
برای انتخاب دقیق هر مقطع، نوع محصول، Grade، ابعاد، ضخامت، طول و وضعیت سطح باید متناسب با نقشه یا Specification پروژه مشخص شوند.
مقاطع استیل در طیف گستردهای از پروژههای صنعتی، ساخت قطعات، تجهیزات، سازههای فلزی و خطوط لوله استفاده میشوند. نوع کاربرد به شکل مقطع، Grade، ابعاد، ضخامت، کیفیت سطح و شرایط محیطی بستگی دارد.
تسمه و چهار پهلو استیل میتوانند بهعنوان ماده اولیه برای ساخت انواع قطعات استفاده شوند.
فرآیندهای بعدی ممکن است شامل:
باشند.
نوع Grade و ابعاد اولیه باید بر اساس نقشه قطعه انتخاب شوند.
تسمه استیل در ساخت فریمها، نگهدارندهها، براکتها و اجزای تخت فلزی قابل استفاده است.
عرض و ضخامت تسمه دو پارامتر اصلی در انتخاب این مقطع هستند.
چهار پهلو استیل به دلیل ساختار توپر مربع میتواند برای تولید قطعاتی مورد استفاده قرار گیرد که پس از برش نیاز به تراش، فرز، سوراخکاری یا سایر عملیات ماشینکاری دارند.
لوله استیل در طراحی مناسب برای انتقال سیالات استفاده میشود.
برای این کاربرد باید مشخصاتی مانند:
با شرایط واقعی سیستم هماهنگ باشند.
لوله و سایر مقاطع استیل در ساخت تجهیزات فرآیندی، شاسی، نگهدارندهها، قطعات اتصال و اجزای مختلف ماشینآلات نیز کاربرد دارند.
انتخاب باید بر اساس نقشه و Specification همان تجهیز انجام شود.
در برخی فرآیندها فقط متریال لوله مهم نیست و کیفیت سطح داخلی نیز اهمیت دارد.
در این شرایط لوله داخل پولیش استیل قابل بررسی است.
پرداخت سطح داخلی میتواند در کاربردهایی که تمیزکاری، تجمع مواد یا تماس مستقیم محصول با سطح لوله اهمیت دارد، یکی از معیارهای انتخاب باشد.
وجود مقاطع تخت، توپر مربع و توخالی امکان انتخاب محصول متناسب با هندسه موردنیاز پروژه را فراهم میکند.
بسیاری از مقاطع استنلس استیل را میتوان متناسب با Grade و طراحی قطعه تحت عملیات ساخت قرار داد.
این عملیات میتواند شامل برش، ماشینکاری، سوراخکاری، جوشکاری و پرداخت باشد.
استنلس استیلها به دلیل وجود Chromium قادر به تشکیل لایه Passive روی سطح هستند و همین ویژگی عامل اصلی مقاومت خوردگی این خانواده از فولادها محسوب میشود.
میزان مقاومت واقعی به Grade و محیط سرویس بستگی دارد.
در Grade مناسب، مقاطع Stainless Steel میتوانند برای بسیاری از محیطهایی که مقاومت در برابر رطوبت و خوردگی اهمیت دارد انتخاب شوند.
مقاطع استیل با وضعیتهای سطحی متفاوتی در بازار وجود دارند و Finish میتواند با توجه به کاربرد صنعتی، ظاهری یا بهداشتی انتخاب شود.
عبارت Stainless Steel مشخص نمیکند محصول در برابر چه محیطی مقاوم است.
Gradeهای مختلف در محیطهای کلرایدی، اسیدی، قلیایی یا دماهای مختلف رفتار متفاوتی دارند.
دو مقطع با ابعاد یکسان ممکن است از نظر:
متفاوت باشند.
وجود شکل لولهای بهتنهایی نشان نمیدهد محصول برای یک Pressure Service مشخص مناسب است.
در خطوط تحت فشار، نوع لوله، ضخامت، Material و Standard باید مطابق طراحی سیستم انتخاب شوند.
ظاهر پولیششده بهتنهایی برای اثبات Hygienic بودن سطح کافی نیست.
در کاربردهایی که کیفیت سطح داخلی اهمیت فنی دارد، مشخصههایی مانند Surface Roughness و روش پرداخت باید مطابق نیاز پروژه تعیین شوند.
هندسه قطعه اولین معیار انتخاب است.
اگر یک مقطع تخت نیاز باشد، تسمه گزینه مرتبط است.
اگر مقطع توپر مربع نیاز باشد، چهار پهلو باید بررسی شود.
اگر مسیر توخالی گرد موردنیاز است، خانواده لوله انتخاب مرتبطتری خواهد بود.
Grade باید بر اساس شرایط واقعی سرویس انتخاب شود.
مواردی مانند:
در انتخاب Grade اهمیت دارند.
برای هر مقطع باید ابعاد مرتبط با همان محصول اعلام شوند.
| نوع مقطع | ابعاد اصلی |
|---|---|
| تسمه | عرض × ضخامت × طول |
| چهار پهلو | اندازه ضلع × طول |
| لوله | قطر خارجی × ضخامت × طول |
| لوله داخل پولیش | قطر × ضخامت × طول + مشخصات سطح داخلی |
در قطعات ماشینکاریشده یا مونتاژهای دقیق، فقط Nominal Size کافی نیست.
تلرانس ابعادی میتواند در امکان استفاده مستقیم از مقطع یا میزان ماشینکاری بعدی اثر داشته باشد.
اگر Surface Finish اهمیت دارد، باید از زمان سفارش مشخص شود.
برای مثال در لوله داخل پولیش استیل، وضعیت سطح داخلی یکی از معیارهای اصلی انتخاب محصول است.
Length باید با نقشه برش و نیاز پروژه هماهنگ باشد.
در سفارشهای حجیم، برنامه برش مناسب میتواند میزان پرت متریال را کاهش دهد.
برای خرید تسمه استیل حداقل مشخصات زیر اهمیت دارند:
در پروژههای ساخت قطعه، Tolerance نیز میتواند اهمیت داشته باشد.
در چهار پهلو استیل اندازه ضلع یکی از مهمترین مشخصات است.
برای استعلام بهتر است موارد زیر مشخص باشند:
اگر مقطع برای ماشینکاری دقیق خریداری میشود، مقدار Material Allowance موردنیاز نیز باید در انتخاب ابعاد لحاظ شود.
در خرید لوله استیل فقط قطر لوله کافی نیست.
مشخصات مهم عبارتاند از:
در لوله داخل پولیش استیل علاوه بر مشخصات معمول لوله، کیفیت Inner Surface اهمیت دارد.
در استعلام چنین محصولی میتوان مشخصات زیر را در نظر گرفت:
تماس استنلس استیل با براده یا ذرات فولاد کربنی میتواند باعث آلودگی سطح شود.
در انبار و فرآیند ساخت بهتر است تجهیزات و محل نگهداری تا حد امکان از آلودگی آهنی کنترل شوند.
خراش و آسیب سطحی در محصولاتی که ظاهر یا Finish اهمیت دارد میتواند کیفیت نهایی قطعه را کاهش دهد.
مقاطع بلند باید بهگونهای نگهداری شوند که دچار خمیدگی یا تغییر شکل نامطلوب نشوند.
| اشتباه | نتیجه احتمالی |
|---|---|
| خرید فقط با عنوان «استیل» | Grade واقعی مشخص نمیشود |
| اعلام نکردن ضخامت تسمه | سفارش ابعادی ناقص میشود |
| اعلام فقط یک عدد برای چهار پهلو | سایز و طول کامل مشخص نیست |
| خرید لوله فقط بر اساس قطر | ضخامت و نوع لوله نادیده گرفته میشوند |
| فرض مناسب بودن هر لوله برای فشار | محصول ممکن است برای سرویس طراحی مناسب نباشد |
| نادیده گرفتن Surface Finish | کیفیت سطح موردنیاز حاصل نمیشود |
| یکسان دانستن پولیش ظاهری و Hygienic Finish | الزامات فرآیندی تأمین نمیشوند |
| نادیده گرفتن Tolerance | ماشینکاری یا مونتاژ با مشکل مواجه میشود |
| انتخاب Grade فقط بر اساس قیمت | مقاومت خوردگی موردنیاز تأمین نمیشود |
| نادیده گرفتن طول شاخه | پرت متریال افزایش پیدا میکند |
| تماس با ابزار آلوده به فولاد کربنی | آلودگی سطح استنلس استیل ایجاد میشود |
محصولات این گروه شامل تسمه استیل، چهار پهلو استیل، لوله استیل و لوله داخل پولیش استیل هستند.
قیمت مقاطع استیل به نوع مقطع، Grade، ابعاد، ضخامت، وزن، روش تولید، کیفیت سطح و الزامات فنی سفارش بستگی دارد. به همین دلیل دو مقطع با شکل ظاهری مشابه میتوانند به دلیل تفاوت در متریال یا مشخصات ساخت، قیمت متفاوتی داشته باشند.
اولین عامل، نوع محصول است. ساختار و میزان Material مصرفی در تسمه استیل، چهار پهلو استیل و انواع لوله یکسان نیست.
بنابراین قیمت باید داخل خانواده همان مقطع مقایسه شود.
Grade یکی از مهمترین عوامل قیمت و عملکرد است.
گریدهای مختلف Stainless Steel ترکیب آلیاژی متفاوتی دارند. برای مثال خانوادههای Cr-Ni-Mo با افزودن مولیبدن، در بسیاری از محیطها مقاومت خوردگی بیشتری نسبت به گریدهای بدون مولیبدن ارائه میکنند.
انتخاب Grade باید بر اساس شرایط واقعی پروژه انجام شود و نباید فقط ارزانترین یا گرانترین گرید مبنای تصمیم باشد.
افزایش ابعاد معمولاً باعث افزایش سطح مقطع و مقدار Material مصرفی میشود.
برای هر محصول ابعاد اصلی متفاوت است:
| محصول | مشخصات ابعادی اصلی |
|---|---|
| تسمه استیل | عرض × ضخامت |
| چهار پهلو استیل | اندازه ضلع |
| لوله استیل | قطر خارجی × ضخامت دیواره |
| لوله داخل پولیش | قطر × ضخامت + مشخصات سطح داخلی |
در استعلام بهتر است Length نیز همراه این ابعاد اعلام شود.
Thickness بهویژه در تسمه و لوله اهمیت زیادی دارد.
دو لوله با قطر خارجی یکسان اما ضخامت متفاوت، وزن، سطح مقطع فلزی و مشخصات مکانیکی متفاوتی خواهند داشت.
در تسمه نیز افزایش Thickness مستقیماً مقدار Material موجود در هر متر طول را تغییر میدهد.
Length روی مقدار کل Material سفارش و برنامه برش اثر دارد.
برای پروژههای ساخت قطعه، انتخاب طول مناسب میتواند میزان پرت ناشی از Cutting را کاهش دهد.
قیمت بسیاری از محصولات فلزی با مقدار Material ارتباط مستقیم دارد.
وزن مقطع تابع هندسه، ابعاد و چگالی Grade موردنظر است. بنابراین هنگام مقایسه دو پیشنهاد باید مشخص شود ابعاد واقعی و مقدار Material دو محصول با یکدیگر قابل مقایسه هستند.
Nominal Dimension تمام مشخصات یک مقطع را بیان نمیکند.
در محصولاتی که برای ماشینکاری، مونتاژ دقیق یا ساخت قطعات استفاده میشوند، Tolerance میتواند اهمیت زیادی داشته باشد.
برای Stainless Steel Bars نیز استانداردهای تخصصی میان Hot-Finished و Cold-Finished محصولات تفکیک قائل میشوند. ASTM A276/A276M از جمله استانداردهایی است که Stainless Steel Bars و Shapes از جمله Square Bar را پوشش میدهد.
روش تولید میتواند روی ابعاد، وضعیت سطح و ویژگیهای مقطع اثر بگذارد.
ASTM A276/A276M هر دو گروه Hot-Finished و Cold-Finished Stainless Steel Bars را در دامنه خود قرار میدهد.
در چهار پهلو یا سایر Bar Products، اگر روش تولید برای پروژه اهمیت دارد باید در سفارش مشخص شود.
کیفیت سطح میتواند روی قیمت، ظاهر و کاربرد محصول اثر بگذارد.
Surface Condition و Surface Roughness حتی میتوانند روی رفتار خوردگی Stainless Steel نیز مؤثر باشند؛ سطح زبرتر امکان نگهداری بیشتر آلودگی و مواد خورنده را فراهم میکند، در حالی که سطح صافتر تمیز شدن را تسهیل میکند.
در پروژههایی که Finish اهمیت دارد، عبارت عمومی «استیل براق» مشخصات فنی کافی محسوب نمیشود.
در لوله داخل پولیش استیل کیفیت Inner Surface یکی از عوامل اصلی تمایز محصول است.
هرچه پروژه الزام دقیقتری برای سطح داخلی داشته باشد، مشخصات پرداخت نیز باید دقیقتر تعریف شوند.
اگر Surface Roughness مشخصی موردنیاز است، مقدار موردنظر باید در Specification سفارش درج شود.
روش ساخت لوله نیز میتواند روی مشخصات فنی و قیمت اثر داشته باشد.
لولههای Stainless Steel برای کاربردهای مختلف تحت استانداردهای متفاوت تولید میشوند. برای مثال ASTM A554 بهطور مشخص Welded Stainless Steel Mechanical Tubing را برای کاربردهایی پوشش میدهد که Appearance، Mechanical Properties یا Corrosion Resistance اهمیت دارند.
بنابراین Welded یا Seamless بودن و Standard موردنیاز باید از کاربرد واقعی لوله استخراج شود.
در پروژههای تخصصی ممکن است مقطع مطابق Standard مشخصی درخواست شود.
برای مثال ASTM A276/A276M خانواده Stainless Steel Bars and Shapes را شامل Square Bar پوشش میدهد.
برای Tubing نیز استانداردهای متفاوتی بر اساس کاربرد وجود دارند و نباید یک Standard را به تمام انواع لوله استیل تعمیم داد.
در سفارشهای صنعتی ممکن است Material Certificate یا سایر مدارک فنی موردنیاز باشند.
اگر تأیید Grade، Heat Number، Composition یا خواص Material بخشی از الزامات پروژه است، نوع مدارک باید هنگام استعلام مشخص شود.
Quantity و ترکیب سایزهای سفارش نیز بر شرایط تجاری خرید اثر دارند.
برای پروژهای با چند سایز بهتر است هر مقطع با Grade و ابعاد خودش بهصورت جداگانه ثبت شود.
برای انتخاب صحیح باید ابتدا نوع مقطع موردنیاز از روی کاربرد یا نقشه مشخص شود و سپس Grade و ابعاد تعیین شوند.
اگر هندسه تخت موردنیاز است، تسمه استیل انتخاب مرتبط است.
اگر ماده اولیه توپر با مقطع مربع نیاز دارید، چهار پهلو استیل باید بررسی شود.
برای مسیر توخالی گرد، خانواده لوله استیل مرتبط است.
در کاربردهایی که سطح داخلی لوله اهمیت ویژه دارد، لوله داخل پولیش استیل قابل بررسی است.
Grade باید متناسب با:
انتخاب شود.
در سفارش مقاطع، یک عدد بهتنهایی معمولاً کافی نیست.
برای مثال:
تسمه: عرض × ضخامت × طول
چهار پهلو: اندازه ضلع × طول
لوله: قطر خارجی × ضخامت × طول
ابعاد بهتر است همراه واحد نوشته شوند؛ بهخصوص در سفارشهایی که نقشه یا دیتاشیت همراه درخواست خرید ارسال نمیشود.
اگر مقطع مستقیماً وارد عملیات ماشینکاری یا مونتاژ دقیق میشود، Tolerance میتواند روی قابلیت استفاده از Material اثر بگذارد.
اگر ظاهر، تمیزکاری یا کیفیت سطح اهمیت دارد، Finish باید بخشی از مشخصات خرید باشد.
در لوله داخل پولیش، این موضوع بهخصوص برای Inner Surface اهمیت دارد.
در سفارش تخصصی ممکن است لازم باشد مواردی مانند Hot Finished، Cold Finished، Welded یا Seamless مشخص شوند.
این مشخصات باید مطابق کاربرد واقعی انتخاب شوند.
در ساخت تعداد زیادی قطعه، Length مناسب میتواند باعث کاهش Scrap شود.
اگر نقشه یا Specification استاندارد خاصی را تعیین کرده است، همان Standard باید در RFQ ذکر شود.
اگر Material Certificate یا سایر مدارک Quality Control موردنیاز است، بهتر است از مرحله استعلام اعلام شود.
| مشخصه | اطلاعات موردنیاز |
|---|---|
| محصول | تسمه استیل |
| Grade | گرید موردنیاز |
| Width | عرض |
| Thickness | ضخامت |
| Length | طول |
| Finish | در صورت اهمیت |
| Tolerance | در صورت الزام |
| Standard | در صورت الزام |
| Documentation | در صورت نیاز |
| Quantity | مقدار سفارش |
| مشخصه | اطلاعات موردنیاز |
|---|---|
| محصول | چهار پهلو استیل |
| Grade | گرید موردنیاز |
| Square Size | اندازه ضلع |
| Length | طول |
| Hot / Cold Finished | در صورت الزام |
| Surface Condition | در صورت اهمیت |
| Tolerance | در صورت الزام |
| Standard | در صورت الزام |
| Documentation | در صورت نیاز |
| Quantity | مقدار سفارش |
| مشخصه | اطلاعات موردنیاز |
|---|---|
| محصول | لوله استیل |
| Grade | گرید موردنیاز |
| Outside Diameter | قطر خارجی |
| Wall Thickness | ضخامت دیواره |
| Length | طول |
| Welded / Seamless | در صورت الزام |
| Surface Finish | در صورت اهمیت |
| Application | کاربرد |
| Standard | در صورت الزام |
| Pressure / Temperature | در خطوط فرآیندی |
| Documentation | در صورت نیاز |
| Quantity | مقدار سفارش |
| مشخصه | اطلاعات موردنیاز |
|---|---|
| محصول | لوله داخل پولیش استیل |
| Grade | گرید موردنیاز |
| Diameter | قطر |
| Thickness | ضخامت |
| Length | طول |
| Inner Finish | پرداخت داخلی |
| Surface Roughness | در صورت الزام |
| Welded / Seamless | در صورت الزام |
| Application | کاربرد |
| Standard | در صورت الزام |
| Documentation | در صورت نیاز |
| Quantity | مقدار سفارش |
دو پیشنهاد زمانی قابل مقایسه هستند که Scope فنی آنها یکسان باشد.
| معیار | پیشنهاد اول | پیشنهاد دوم |
|---|---|---|
| نوع مقطع | مقایسه شود | مقایسه شود |
| Grade | مقایسه شود | مقایسه شود |
| ابعاد | مقایسه شود | مقایسه شود |
| ضخامت | مقایسه شود | مقایسه شود |
| طول | مقایسه شود | مقایسه شود |
| وزن | مقایسه شود | مقایسه شود |
| Tolerance | مقایسه شود | مقایسه شود |
| روش تولید | مقایسه شود | مقایسه شود |
| Surface Finish | مقایسه شود | مقایسه شود |
| استاندارد | مقایسه شود | مقایسه شود |
| مدارک | مقایسه شود | مقایسه شود |
| مقدار سفارش | یکسان باشد | یکسان باشد |
در ساخت قطعه، انتخاب Material اولیه باید علاوه بر ابعاد نهایی قطعه، مقدار لازم برای Cutting و Machining را نیز در نظر بگیرد.
برای مثال اگر چهار پهلو قرار است ماشینکاری شود، مقطع اولیه باید امکان رسیدن به ابعاد نهایی قطعه را فراهم کند.
در تسمه نیز اگر عملیات فرز یا پرداخت روی سطوح انجام میشود، ابعاد Material اولیه باید با نقشه ساخت هماهنگ باشد.
در یک Process Line، انتخاب لوله استیل فقط با قطر خارجی انجام نمیشود.
Thickness، Grade، Standard، نوع ساخت و شرایط Pressure و Temperature نیز بخشی از انتخاب هستند. لولهای که برای کاربرد Mechanical Tubing تولید شده است الزاماً همان Specification موردنیاز یک خط Process تحت فشار را ندارد؛ برای نمونه ASTM A554 بهطور مشخص مربوط به Welded Stainless Steel Mechanical Tubing است.
اگر Inner Finish اهمیت دارد، علاوه بر Grade و ابعاد باید کیفیت سطح داخلی نیز در استعلام تعریف شود.
Surface Roughness میتواند روی نگهداری آلودگی و قابلیت تمیز شدن Stainless Steel اثر داشته باشد؛ سطوح صافتر بهطور کلی امکان Rinse-Off بهتری نسبت به سطوح خشن فراهم میکنند.
بنابراین در سفارشهای تخصصی، مشخص بودن معیار سطح داخلی باعث مقایسه دقیقتر محصولات خواهد شد.
در دسته مقاطع استیل، محصولات با شکلهای مختلف توپر، تخت و توخالی قرار میگیرند. محصولات این دسته در استیل لند شامل تسمه استیل، چهار پهلو استیل، لوله استیل و لوله داخل پولیش استیل هستند.
تسمه استیل یک مقطع تخت و مستطیلی است که عرض آن از ضخامت بیشتر است. چهار پهلو استیل یک مقطع توپر با سطح مقطع مربع دارد.
تسمه بیشتر با عرض و ضخامت و چهار پهلو با اندازه ضلع مشخص میشود.
تسمه استیل میتواند در ساخت براکت، فریم، ساپورت، بست، قطعات ماشینآلات و سایر اجزای صنعتی استفاده شود. Grade، عرض، ضخامت و طول باید بر اساس نقشه و شرایط کاربرد انتخاب شوند.
چهار پهلو استیل بهعنوان ماده اولیه برای ساخت قطعات، ماشینکاری، فرزکاری، سوراخکاری و تولید اجزای دارای هندسه مربع کاربرد دارد.
لوله استیل میتواند در خطوط انتقال سیال، تجهیزات فرآیندی، ماشینآلات و ساخت قطعات استفاده شود. نوع لوله باید متناسب با کاربرد، Grade، ضخامت، روش ساخت و شرایط کاری انتخاب شود.
در لوله داخل پولیش استیل کیفیت سطح داخلی لوله یکی از مشخصات مهم محصول است.
این نوع لوله در کاربردهایی که تمیزکاری سطح داخلی، کاهش تجمع مواد یا کیفیت تماس سیال با سطح اهمیت دارد مورد بررسی قرار میگیرد.
خیر. شکل لولهای محصول بهتنهایی نشاندهنده مناسب بودن آن برای Pressure Service نیست.
Grade، ضخامت دیواره، روش ساخت، استاندارد محصول، Design Pressure و Design Temperature باید با شرایط سیستم هماهنگ باشند.
Seamless Tube یا Pipe بدون درز جوشی طولی تولید میشود، در حالی که در Welded Tube یا Pipe فرآیند تولید شامل ایجاد اتصال جوشی است.
انتخاب میان این دو باید بر اساس کاربرد، Standard و Specification پروژه انجام شود.
نمیتوان این موضوع را بهصورت عمومی بیان کرد. هر دو روش تولید در صنایع مختلف استفاده میشوند و کیفیت محصول به استاندارد تولید، فرآیند ساخت، کنترل کیفیت و کاربرد موردنظر وابسته است.
Grade ترکیب آلیاژی و بخشی از خواص محصول را مشخص میکند.
مقاومت خوردگی، رفتار در دماهای مختلف، قابلیت جوشکاری و سازگاری با محیط میتوانند بین Gradeهای مختلف متفاوت باشند.
خیر. انتخاب Grade باید متناسب با محیط و کاربرد باشد.
316 در بسیاری از محیطهای خورندهتر به دلیل وجود مولیبدن مقاومت خوردگی بیشتری ارائه میکند، اما در شرایطی که 304 نیاز پروژه را تأمین میکند، استفاده از Grade بالاتر الزاماً ضروری نیست.
Stainless Steel مقاومت خوردگی بالاتری نسبت به بسیاری از فولادهای معمولی دارد، اما کاملاً مصون از خوردگی نیست.
Grade، محیط، کلراید، دما، آلودگی سطح و شرایط نگهداری روی رفتار خوردگی اثر میگذارند.
وزن، قابلیت مونتاژ، مقدار ماشینکاری، پرت Material و عملکرد قطعه همگی با ابعاد مقطع ارتباط دارند.
برای سفارش بهتر است ابعاد کامل همراه واحد اندازهگیری اعلام شوند.
تسمه معمولاً با مشخصات زیر سفارش داده میشود:
عرض × ضخامت × طول
چهار پهلو با اندازه ضلع × طول مشخص میشود.
در کاربردهای دقیق، Tolerance ابعاد نیز میتواند اهمیت داشته باشد.
از مشخصات اصلی لوله میتوان به موارد زیر اشاره کرد:
Wall Thickness روی وزن، سطح مقطع فلزی و قابلیت استفاده لوله در کاربردهای مختلف اثر دارد.
برای خطوط تحت فشار، ضخامت باید بخشی از طراحی و Specification سیستم باشد.
Surface Finish وضعیت و کیفیت سطح نهایی محصول را توصیف میکند.
Finish میتواند در ظاهر، قابلیت Cleaning، فرآیندهای بعدی ساخت و بعضی کاربردهای تخصصی اهمیت داشته باشد.
خیر. ظاهر براق بهتنهایی مشخصات فنی Surface Finish را تعیین نمیکند.
اگر کیفیت سطح برای پروژه اهمیت دارد، نوع Finish یا Surface Roughness موردنیاز باید مشخص شود.
Surface Roughness معیاری برای میزان ناهمواریهای ریز سطح است.
در کاربردهایی که تمیزکاری یا کیفیت سطح داخلی اهمیت دارد، مقدار Roughness میتواند بخشی از Specification محصول باشد.
خیر. پولیش بودن سطح داخلی بهتنهایی اثباتکننده Hygienic بودن یک سیستم یا انطباق با استانداردهای صنایع غذایی و دارویی نیست.
Grade، Roughness، جوش، اتصالات، قابلیت Drainage و الزامات بهداشتی پروژه نیز باید بررسی شوند.
این دو عبارت به شرایط فرآیند تولید و Finishing مقطع اشاره دارند.
روش تولید میتواند بر Surface Condition، Tolerance و برخی ویژگیهای محصول اثر بگذارد و در پروژههای دقیق باید مطابق Specification انتخاب شود.
Tolerance محدوده مجاز اختلاف ابعاد واقعی محصول با مقدار اسمی است.
در قطعاتی که مستقیماً وارد فرآیند ماشینکاری یا مونتاژ میشوند، کنترل Tolerance میتواند اهمیت زیادی داشته باشد.
Length مناسب میتواند تعداد برشها و مقدار پرت را کاهش دهد.
در پروژههای تولیدی بهتر است طول شاخه با Cutting Plan قطعات هماهنگ شود.
وزن تابع حجم مقطع و چگالی Material است.
در لوله، ضخامت دیواره نیز نقش مهمی دارد و دو لوله با قطر خارجی برابر ولی ضخامت متفاوت وزن یکسانی ندارند.
برای محاسبه وزن نظری باید حجم تسمه از حاصلضرب عرض × ضخامت × طول به دست آید و سپس در چگالی Grade موردنظر ضرب شود.
ابعاد و واحدها باید در محاسبه یکسان باشند.
حجم چهار پهلو از مساحت مقطع مربع × طول محاسبه میشود و با ضرب در چگالی متریال میتوان وزن نظری را به دست آورد.
ممکن است اختلاف جزئی وجود داشته باشد؛ زیرا ابعاد واقعی محصول در محدوده Tolerance قرار میگیرند و چگالی نیز با ترکیب دقیق Grade مرتبط است.
Grade، ابعاد اولیه، Tolerance، Surface Condition و مقدار Material لازم برای Machining باید در نظر گرفته شوند.
ابعاد خام باید امکان دستیابی به ابعاد نهایی نقشه را فراهم کنند.
اطلاعات اصلی شامل:
هستند.
علاوه بر Grade، قطر، ضخامت و طول، باید مشخصات Inner Finish و در صورت نیاز Surface Roughness نیز تعیین شوند.
قیمت میتواند تحت تأثیر عوامل زیر باشد:
برای استعلام دقیق بهتر است نوع مقطع، Grade، ابعاد کامل، ضخامت، طول، Finish، Standard در صورت نیاز و مقدار سفارش اعلام شوند.
محصولات موجود این گروه را میتوانید در دسته مقاطع استیل مشاهده کنید.
دنبال چی میگردی؟
