اتصالات جوشی استیل برای تغییر جهت مسیر، ایجاد انشعاب، تغییر سایز و تکمیل خطوط لوله استنلس استیل استفاده میشوند. در این گروه میتوانید محصولاتی مانند زانو جوشی استیل، سه راهی جوشی استیل، تبدیل صاف جوشی استیل و تبدیل کج جوشی استیل را بررسی کنید.
برای خطوط با اتصالات مخصوص صنایع غذایی نیز محصولاتی مانند زانو صنایع غذایی استیل، سه راهی صنایع غذایی استیل و تبدیل صنایع غذایی استیل در همین دسته قرار دارند.
همچنین برای مهار و نگهداری لوله، بست گازی استیل و بست لوله پایهدار استیل قابل بررسی هستند. هنگام انتخاب هر محصول، سایز لوله، نوع اتصال، گرید استیل و مشخصات فنی خط باید با قطعه موردنظر تطبیق داده شوند.
اتصالات جوشی استیل مجموعهای از قطعات استنلس استیل هستند که برای تغییر جهت مسیر، ایجاد انشعاب، تغییر قطر و تکمیل بخشهای مختلف خطوط لوله استفاده میشوند. در بخش زیادی از این اتصالات، اتصال قطعه به لوله از طریق جوشکاری انجام میشود و در نتیجه انتخاب صحیح ابعاد، گرید متریال و مشخصات اتصال اهمیت زیادی دارد.
در دسته اتصالات جوشی استیل لند، علاوه بر اتصالات متداول جوشی مانند زانو، سهراهی و تبدیل، تعدادی از قطعات مورد استفاده در خطوط صنایع غذایی و همچنین بستهای نگهدارنده لوله نیز قرار گرفتهاند. بنابراین همه محصولات این دسته از نظر عملکرد دقیقاً یکسان نیستند و باید بر اساس کاربرد واقعی آنها انتخاب شوند.
محصولات این دسته را میتوان از نظر کاربرد به چند گروه اصلی تقسیم کرد.
زانو جوشی استیل برای تغییر جهت مسیر لوله مورد استفاده قرار میگیرد.
زمانی که خط لوله باید از مسیر مستقیم خارج شود، زانو امکان تغییر جهت را بدون ایجاد مجموعهای از اتصالات اضافی فراهم میکند. زاویه و ابعاد زانو باید با طراحی خط و مشخصات لوله هماهنگ باشند.
سه راهی جوشی استیل برای ایجاد یک شاخه جدید از مسیر اصلی لوله استفاده میشود.
در انتخاب سهراهی باید سایز مسیر اصلی، سایز انشعاب، ابعاد لوله و شرایط کاری سیستم بررسی شوند. اگر سایز شاخه با مسیر اصلی متفاوت باشد، نوع مناسب اتصال باید بر اساس طراحی پروژه انتخاب شود.
تبدیل صاف جوشی استیل برای اتصال دو بخش از خط با قطر متفاوت استفاده میشود.
در این نوع تبدیل، تغییر سایز حول محور اصلی اتصال انجام میشود. انتخاب آن باید بر اساس قطر دو سمت و ساختار واقعی خط صورت گیرد.
تبدیل کج جوشی استیل نیز برای تغییر سایز خط استفاده میشود، اما هندسه آن با تبدیل صاف متفاوت است.
انتخاب میان تبدیل صاف و کج نباید فقط بر اساس ظاهر محصول انجام شود و باید با نحوه آرایش خط، فضای نصب و طراحی سیستم هماهنگ باشد.
بخشی از محصولات این دسته مخصوص سیستمهایی هستند که با عنوان اتصالات صنایع غذایی عرضه میشوند. طراحی و ابعاد این محصولات میتواند با اتصالات جوشی صنعتی معمول متفاوت باشد؛ بنابراین نباید صرفاً بر اساس سایز اسمی، دو خانواده را جایگزین یکدیگر کرد.
تبدیل صنایع غذایی استیل برای تغییر قطر در خطوطی استفاده میشود که از خانواده اتصالات صنایع غذایی بهره میبرند.
هنگام انتخاب باید سایز دو سمت، نوع لوله و مشخصات اتصال موردنیاز پروژه بررسی شوند.
زانو صنایع غذایی استیل برای تغییر جهت مسیر در این خانواده از خطوط استیل استفاده میشود.
ابعاد، شعاع خم و مشخصات دو سر اتصال باید با لوله و سایر اجزای سیستم هماهنگ باشند.
زانو یوزر صنایع غذایی استیل یکی دیگر از محصولات تخصصی این گروه است و باید بر اساس ساختار واقعی اتصال و مشخصات خط انتخاب شود.
سه راهی صنایع غذایی استیل برای ایجاد انشعاب در خطوطی استفاده میشود که از اتصالات این خانواده بهره میبرند.
در زمان خرید باید سایز مسیر اصلی و شاخه و همچنین مشخصات لولههای متصلشونده بررسی شوند.

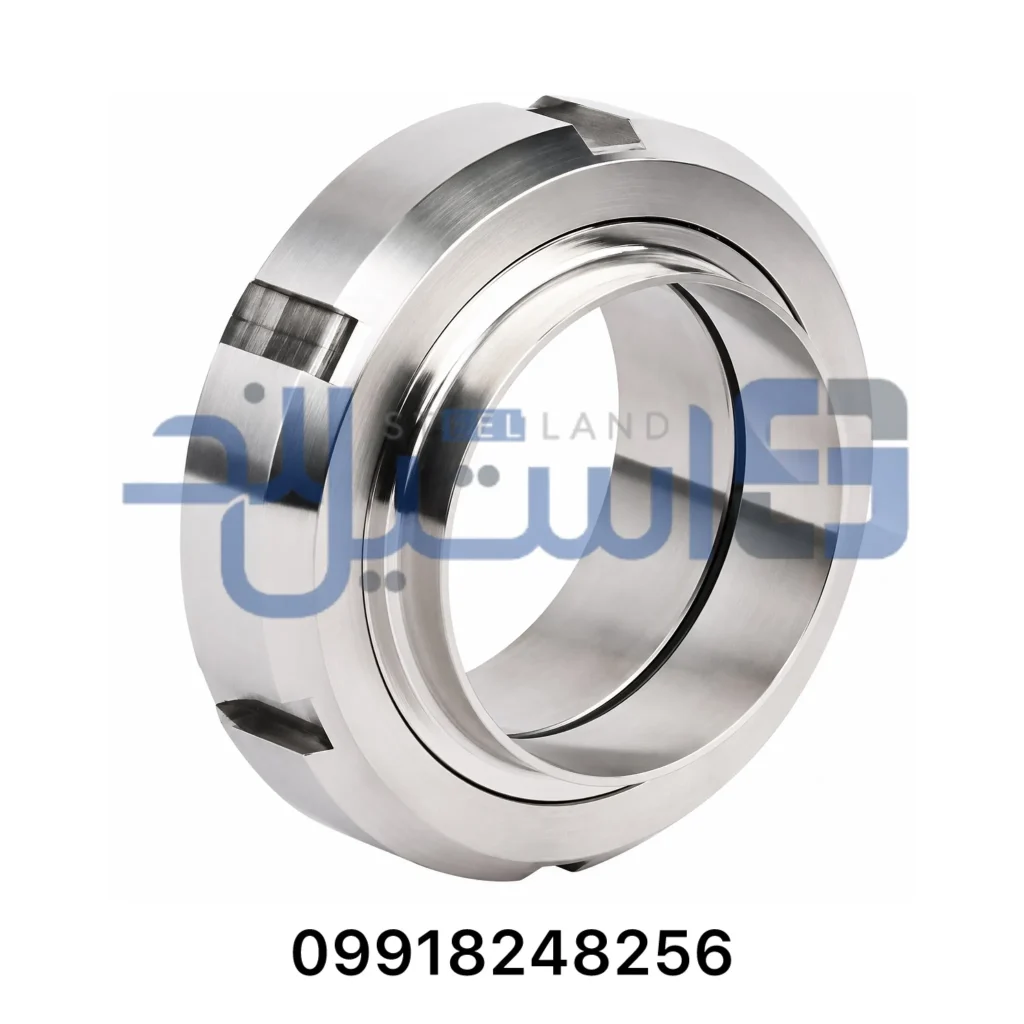

مهره ماسوره صنایع شیر از محصولات این گروه برای ایجاد اتصال قابل باز و بسته شدن میان بخشهای سازگار سیستم است.
از آنجا که ساختار، اجزای مجموعه و مشخصات ابعادی باید دقیقاً با خط مقابل تطبیق داشته باشند، در زمان سفارش بهتر است اطلاعات کامل اتصال یا نمونه قبلی ارائه شود.
در دسته اتصالات جوشی استیل لند، دو نوع بست نیز قرار دارند. این محصولات را نباید با زانو، سهراهی یا تبدیل جوشی یکی دانست؛ زیرا وظیفه اصلی آنها مهار و نگهداری لوله است، نه ایجاد مسیر عبور سیال.
بست گازی استیل برای نگهداری و مهار لوله در محل نصب استفاده میشود.
برای انتخاب آن، قطر لوله و ساختار محل نصب باید با بست هماهنگ باشند.
بست لوله پایهدار استیل علاوه بر مهار لوله، دارای ساختاری برای قرارگیری و تثبیت لوله نسبت به سطح یا سازه نگهدارنده است.
سایز لوله، نحوه نصب پایه و شرایط محل اجرا از پارامترهایی هستند که باید هنگام انتخاب بررسی شوند.
کفرینگ استیل نیز بهعنوان یکی از محصولات این دسته در استیل لند ارائه شده است.
برای این محصول، انتخاب باید بر اساس ساختار دقیق قطعه، ابعاد و محل استفاده انجام شود و بهتر است مشخصات آن مستقیماً با نیاز پروژه تطبیق داده شود.
بهصورت خلاصه، انتخاب محصول از این دسته به وظیفه موردنیاز در خط بستگی دارد:
| نیاز در خط | محصول مرتبط |
|---|---|
| تغییر جهت | زانو جوشی یا زانو صنایع غذایی |
| ایجاد انشعاب | سه راهی جوشی یا سه راهی صنایع غذایی |
| تغییر قطر | تبدیل صاف، تبدیل کج یا تبدیل صنایع غذایی |
| اتصال قابل جداسازی در خانواده صنایع شیر | مهره ماسوره صنایع شیر |
| مهار لوله | بست گازی یا بست لوله پایهدار |
| سایر اتصالات تخصصی | بر اساس ساختار کفرینگ و نیاز پروژه |
گرید استنلس استیل یکی از مشخصاتی است که هنگام خرید اتصالات جوشی استیل باید با متریال لوله و شرایط کاری پروژه هماهنگ شود.
در بازار این محصولات، گریدهای مختلف استنلس استیل از جمله خانواده ۳۰۴ و ۳۱۶ مورد استفاده قرار میگیرند. در اتصالات بهداشتی نیز تولیدکنندگان تخصصی مانند Alfa Laval محصولاتی از استنلس استیل 304L و 316L ارائه میکنند.
با این حال، نباید فرض کرد تمام زانوها، تبدیلها یا سهراهیهای موجود استیل لند الزاماً در هر دو گرید عرضه میشوند. گرید واقعی هر محصول و هر سایز باید از مشخصات همان کالا یا موجودی روز تأیید شود.
خانواده ۳۰۴ در بسیاری از سیستمهای استنلس استیل کاربرد دارد و در صورت انطباق با مشخصات پروژه میتواند برای خطوط عمومی مورد بررسی قرار گیرد.
انتخاب نهایی باید بر اساس:
انجام شود.
خانواده ۳۱۶ معمولاً زمانی بیشتر مورد توجه قرار میگیرد که شرایط خوردگی سختتر باشد یا مشخصات فنی پروژه این گرید را الزام کند.
در خطوط بهداشتی و فرآیندی نیز 316L یکی از متریالهایی است که توسط تولیدکنندگان تخصصی تجهیزات Hygienic ارائه میشود.
با این حال، انتخاب ۳۱۶ یا 316L نباید صرفاً با این تصور انجام شود که «همیشه بهتر است». متریال باید با شرایط واقعی سیستم هماهنگ باشد.
هنگام خرید زانو جوشی استیل، سه راهی جوشی استیل یا تبدیل، بهتر است متریال اتصال با مشخصات متریال خط بررسی شود.
در یک اتصال جوشی، فقط ظاهر استیل یا قطر قطعه تعیینکننده نیست. جنس متریال، ضخامت دیواره و ابعاد محل جوش همگی در انتخاب قطعه مناسب نقش دارند.
اولین معیار، سایز لولهای است که اتصال باید روی آن نصب شود؛ اما در یک سیستم حرفهای، فقط گفتن عبارتی مانند «زانو دو اینچ» برای انتخاب قطعی کافی نیست.
بسته به خانواده محصول، لازم است موارد زیر کنترل شوند:
ASME B16.9 برای خانواده مشخصی از اتصالات Butt-Weld کارخانهای، الزامات مربوط به ابعاد کلی، تلرانسها، ریتینگ، آزمون و مارکینگ را تعریف میکند. بنابراین در پروژههای استانداردشده، نام استاندارد و سایز بخشی از مشخصات سفارش هستند.
اما وجود محصول در دسته اتصالات جوشی استیل لند بهتنهایی اثبات نمیکند که همان محصول مطابق ASME B16.9 ساخته شده است؛ اگر پروژه استاندارد مشخصی دارد باید آن را هنگام خرید تأیید کرد.
در اتصال جوشی، هندسه دو لبهای که قرار است به یکدیگر متصل شوند اهمیت دارد.
برای ایجاد اتصال مناسب، لوله و اتصال باید از نظر ابعاد محل جوش با یکدیگر سازگار باشند. در محصولات صنعتی Butt-Weld نیز سازندگان روی تطابق قطر اتصال با قطر Tube و آمادهسازی دقیق انتهای قطعه تأکید میکنند.
بنابراین هنگام خرید اتصال جوشی برای یک خط موجود بهتر است علاوه بر سایز اسمی، قطر خارجی و ضخامت واقعی لوله نیز مشخص باشد.
این موضوع بهویژه هنگام جایگزینی اتصال قدیمی یا کار روی خطوطی با استانداردهای متفاوت اهمیت بیشتری پیدا میکند.
اگر هدف تغییر قطر خط باشد، باید سایز ورودی و خروجی هر دو مشخص شوند.
در دسته استیل لند دو محصول مرتبط وجود دارد:
و
تفاوت این دو به هندسه تبدیل مربوط است و انتخاب میان آنها باید بر اساس طراحی خط انجام شود؛ نه صرفاً موجود بودن یک سایز مشابه.
برای سفارش تبدیل بهتر است این مشخصات اعلام شوند:
سایز سمت بزرگ × سایز سمت کوچک + گرید + ضخامت/مشخصات لوله + نوع تبدیل
وظیفه اصلی سه راهی جوشی استیل ایجاد انشعاب است.
هنگام انتخاب باید مشخص شود:
اگر شاخه و مسیر اصلی سایز متفاوتی دارند، این موضوع باید صریحاً در سفارش ذکر شود.
برای خرید زانو جوشی استیل علاوه بر سایز و گرید، هندسه زانو نیز اهمیت دارد.
زاویه تغییر مسیر و ابعاد واقعی اتصال باید با نقشه خط هماهنگ باشند. اگر پروژه شعاع یا استاندارد مشخصی برای زانو تعیین کرده باشد، همان مشخصات باید هنگام خرید اعلام شوند.
نباید زاویه یا شعاع یک مدل را فقط از روی عنوان عمومی «زانو جوشی» فرض کرد.
این دو گروه هرچند ممکن است هر دو از استنلس استیل ساخته شوند و حتی هر دو به روش جوشکاری وارد خط شوند، اما نباید صرفاً به دلیل همسایز بودن، جایگزین یکدیگر در نظر گرفته شوند.
در این خانواده، انتخاب معمولاً بر اساس مشخصات سیستم لولهکشی مانند:
انجام میشود.
برای نمونه، استاندارد ASME B16.9 مشخصات یک خانواده از اتصالات Butt-Weld صنعتی را تعریف میکند.
در سیستمهای Hygienic علاوه بر ابعاد و متریال، موضوعاتی مانند کیفیت سطح، قابلیت تمیزکاری، یکنواختی ضخامت و کیفیت محل جوش اهمیت بیشتری پیدا میکنند. Alfa Laval نیز این موارد را از ویژگیهای کلیدی اتصالات Hygienic خود معرفی میکند.
استانداردهای لوله و اتصال این خطوط نیز میتوانند با خانواده اتصالات پایپینگ صنعتی متفاوت باشند. برای نمونه EN 10357 به لولههای استنلس استیل مورد استفاده در صنایع غذایی، لبنی و نوشیدنی و موضوعاتی مانند ابعاد و کیفیت سطح میپردازد.
برای خطوط این خانواده، استیل لند محصولات مستقلی در نظر گرفته است که بهتر است بهجای جایگزین کردن آنها با محصولات جوشی معمولی، مشخصات هرکدام جداگانه بررسی شود:
تبدیل صنایع غذایی استیل برای تغییر سایز در این خانواده از خطوط،
زانو صنایع غذایی استیل و زانو یوزر صنایع غذایی استیل برای تغییر مسیر،
و سه راهی صنایع غذایی استیل برای ایجاد انشعاب قابل بررسی هستند.
برای بخشهایی که نیاز به اتصال بازشونده دارند نیز مهره ماسوره صنایع شیر محصول مستقلی در این گروه است.
صرف تطابق تقریبی قطر برای این تصمیم کافی نیست.
باید مواردی مانند:
با یکدیگر تطبیق داده شوند.
اتصالات Hygienic بهطور مشخص برای سیستمهایی طراحی میشوند که قابلیت تمیزکاری و کیفیت سطح داخلی اهمیت بالایی دارد.
بنابراین بهتر است ابتدا نوع سیستم مشخص شود و سپس اتصال متعلق به همان خانواده انتخاب شود.
برای انتخاب دقیقتر، بهتر است حداقل این اطلاعات در دسترس باشند:
| مشخصه | اطلاعات موردنیاز |
|---|---|
| نوع اتصال | زانو، سهراهی، تبدیل یا قطعه دیگر |
| سایز | سایز دقیق هر سمت |
| قطر خارجی | در صورت اهمیت ابعادی |
| ضخامت لوله | طبق خط موجود یا پروژه |
| گرید استیل | طبق مشخصات پروژه |
| خانواده اتصال | صنعتی یا صنایع غذایی |
| استاندارد | در صورت الزام پروژه |
| نوع سیال | برای بررسی متریال |
| تعداد | تعداد هر سایز |
در خطوط موجود، ارائه تصویر قطعه قبلی، اندازهگیری قطر خارجی و ضخامت لوله نیز میتواند از اشتباه میان خانوادههای مختلف اتصالات جلوگیری کند.
اتصالات جوشی استیل در بخشهایی از خطوط لوله استفاده میشوند که لازم است مسیر تغییر کند، انشعاب ایجاد شود، قطر خط تغییر کند یا چند بخش از سیستم بهصورت جوشی به یکدیگر متصل شوند. در خانواده اتصالات Butt-Weld، ابعاد و تلرانس اتصال اهمیت مستقیم دارند و استاندارد ASME B16.9 نیز برای این خانواده موضوعاتی مانند ابعاد کلی، تلرانسها، ریتینگ، آزمون و مارکینگ را پوشش میدهد.
برای تغییر جهت خط میتوان از زانو جوشی استیل استفاده کرد.
در خطوط صنایع غذایی نیز محصول مستقلی مانند زانو صنایع غذایی استیل و زانو یوزر صنایع غذایی استیل وجود دارد که باید با توجه به خانواده لوله و مشخصات واقعی خط انتخاب شوند.
برای اضافه کردن یک شاخه جدید به مسیر، سه راهی جوشی استیل قابل بررسی است.
در خطوط بهداشتی و غذایی نیز سه راهی صنایع غذایی استیل محصول مجزایی است.
در سیستمهای Hygienic، کیفیت سطح داخلی، قابلیت تمیزکاری و کیفیت محل جوش از معیارهای مهم طراحی و تولید اتصالات هستند.
اگر دو بخش از سیستم قطر متفاوتی داشته باشند، تبدیل موردنیاز است.
در این دسته میتوان بین تبدیل صاف جوشی استیل و تبدیل کج جوشی استیل بر اساس هندسه موردنیاز خط انتخاب کرد.
برای خطوط صنایع غذایی نیز تبدیل صنایع غذایی استیل باید با خانواده ابعادی همان سیستم تطبیق داده شود.
در اتصالات جوشی، پس از اجرای صحیح جوش، اتصال بخشی از خط لوله میشود و برخلاف اتصالات دندهای یا کلمپی برای جداسازی معمول طراحی نشده است.
این ویژگی در خطوطی که نیاز به اتصال ثابت دارند میتواند مزیت محسوب شود.
اتصال جوشی در محل اتصال اصلی به مهره، کلمپ یا رزوه درگیرشونده نیاز ندارد. البته نوع سیستم و استاندارد پروژه تعیین میکند که استفاده از اتصال جوشی مناسبتر است یا یک اتصال قابل باز شدن.
زانو، سهراهی و تبدیل امکان طراحی مسیرهای مختلف را فراهم میکنند؛ برای مثال:
| نیاز | اتصال مناسب |
|---|---|
| تغییر جهت | زانو |
| ایجاد انشعاب | سه راهی |
| تغییر قطر | تبدیل |
| مهار و نگهداری خط | بست |
در اتصالات Hygienic، طراحی مناسب، کیفیت سطح داخلی، ضخامت یکنواخت و جوش بدون شکاف از پارامترهایی هستند که سازندگان تخصصی برای قابلیت تمیزکاری و کاهش محل تجمع آلودگی دنبال میکنند.
بنابراین صرف «جوشی بودن» یک اتصال، آن را به اتصال صنایع غذایی تبدیل نمیکند؛ ساختار، متریال، کیفیت سطح و استاندارد ابعادی نیز باید بررسی شوند.
اتصالات جوشی برخلاف اتصال دندهای، کلمپی یا مهره ماسوره صنایع شیر برای باز کردن مکرر خط طراحی نشدهاند.
اگر بخشی از سیستم نیازمند سرویس و جداسازی منظم است، بهتر است این موضوع در طراحی اتصال در نظر گرفته شود.
استفاده از اتصال با متریال مناسب بهتنهایی برای رسیدن به اتصال مطلوب کافی نیست. نوع فیلر، روش جوشکاری و اجرای صحیح فرآیند روی خواص ناحیه جوش اثر دارند. منابع فنی Outokumpu نیز برای حفظ خواص مکانیکی و مقاومت خوردگی بر انتخاب فیلر مناسب و Welding Procedure صحیح تأکید میکنند.
اکسیدها و Heat Tint ایجادشده در جوشکاری استنلس استیل میتوانند نیازمند پاکسازی مناسب باشند. Outokumpu در راهنمای فنی خود برای حفظ مقاومت خوردگی اتصال جوشی، حذف اکسید و Heat Tint پس از جوشکاری را مورد تأکید قرار میدهد.
روش دقیق پاکسازی باید بر اساس متریال، فرآیند ساخت و الزامات پروژه تعیین شود.
پیش از اجرا باید گرید لوله و اتصال مشخص باشد.
اگر پروژه متریال مشخصی مانند 304L یا 316L تعیین کرده است، فیلر و Welding Procedure نیز باید بر اساس همان سیستم انتخاب شوند.
اختلاف نامناسب قطر خارجی یا ضخامت میتواند آمادهسازی و اجرای جوش را دشوار کند.
برای همین هنگام سفارش اتصال جوشی نباید فقط عنوان سایز اسمی در نظر گرفته شود.
سطح محل جوش باید از آلودگیهایی که میتوانند کیفیت جوش را کاهش دهند پاک شود.
در کار با استنلس استیل همچنین باید از آلودگی سطح توسط ابزارها و فرآیندهای نامناسب جلوگیری شود.
پارامترهای جوشکاری را نمیتوان برای همه گریدها، ضخامتها و کاربردها یکسان تعیین کرد.
در پروژههای صنعتی باید Welding Procedure متناسب با متریال، ضخامت و الزامات پروژه مبنا قرار گیرد.
در خطوط Hygienic تنها ظاهر خارجی جوش ملاک نیست. سطح داخلی و ناحیه اتصال باید بهگونهای اجرا شوند که قابلیت تمیزکاری سیستم حفظ شود. Alfa Laval برای اتصالات بهداشتی روی سطح داخلی مناسب، یکنواختی ضخامت و Crevice-Free Welding تأکید دارد.
بعد از جوشکاری بهتر است اتصال بر اساس الزامات پروژه از چند جهت بررسی شود:
نوع و سطح آزمون باید مطابق مشخصات پروژه و استانداردی باشد که برای سیستم تعیین شده است؛ نباید یک روش آزمون ثابت را برای تمام خطوط پیشنهاد کرد. ASME B16.9 نیز برای حوزه تحت پوشش خود آزمون و مارکینگ را جزو الزامات استاندارد قرار میدهد.
اتصال جوشی وظیفه اتصال مسیر را بر عهده دارد، اما خود خط باید بهدرستی مهار شود.
برای این بخش محصولاتی مانند بست گازی استیل و بست لوله پایهدار استیل قابل بررسی هستند.
بستها جزو مسیر عبور سیال نیستند و وظیفه آنها با زانو، سهراهی و تبدیل متفاوت است.
«زانو ۲ اینچ» یا «سه راهی ۳ اینچ» ممکن است برای سفارش دقیق کافی نباشد.
قطر خارجی، ضخامت، استاندارد ابعادی و گرید نیز باید در صورت نیاز پروژه مشخص شوند.
ممکن است دو اتصال از نظر نام و قطر تقریبی مشابه باشند، اما خانواده ابعادی و کیفیت سطح متفاوتی داشته باشند.
اتصالات Hygienic تولیدشده تحت استانداردهای مشخص میتوانند الزامات خاصی برای سطح داخلی و ابعاد داشته باشند.
انتخاب ۳۰۴، ۳۱۶ یا گرید دیگر باید بر اساس سیال، شرایط محیطی و الزامات پروژه انجام شود.
در اتصالات جوشی، محل اتصال باید با لوله موجود سازگار باشد. انتخاب اتصال فقط بر اساس قطر اسمی میتواند باعث عدم تطابق در زمان اجرا شود.
برای تبدیل صاف جوشی استیل یا تبدیل کج جوشی استیل باید سایز سمت بزرگ و کوچک هر دو مشخص شوند.
در سه راهی جوشی استیل و سه راهی صنایع غذایی استیل اگر شاخه اندازه متفاوتی دارد، باید جداگانه اعلام شود.
شباهت ظاهری اتصال به یک محصول استاندارد، اثباتکننده انطباق آن با استاندارد نیست.
اگر پروژه به ASME، DIN، EN، ISO یا استاندارد خاص دیگری نیاز دارد، این الزام باید در مرحله استعلام و خرید تأیید شود.
